干货分子动力学 干货详情

从头算分子动力学模拟分析结构热稳定性

雷哈哈611
从头算分子动力学第一性原理分子动力学密度泛函理论AIMD模拟VASP计算材料学材料模拟热力学稳定性结构热稳定性自由能二维材料T-Au6S2单层材料温度效应平衡结构

与经典分子动力学不同,从头算分子动力学(ab initio molecular dynamics, AIMD)模拟不需要提供力场参数,只需要提供原子初始结构,就能根据电子波函数正交化产生的虚拟力,求解牛顿运动方程。今天介绍使用从头算分子动力学(AIMD),利用第一性原理进行结构热力学稳定性的验证。


文件准备


1、 INCAR

SYSTEM=cpp

IBRION=0         # Molecular dynamic

NSW=3000         # total steps,总的步数

TEBEG=300        # beginning temperature

TEEND=300        # ending temperature

POTIM=3          # timestep(fs) 每一步多少时间

SMASS=0

PREC=L

LREAL=.TRUE.

ALGo=Very fast

MAXMIX=40

ISMEAR=0

SIGMA  =   0.05

NSIM  =4

LPLANE = .TRUE.

NPAR = 4

LSCALU=.FALSE.


2、 KPOINTS


  • T-Au6S2
  • 0
  • Gamma
  • 1 1 1
  • 0.0 0.0 0.0

3、 POSCAR

可以采用material studio对优化后的结构进行扩胞处理,原子数一般为100个左右。


4、 POTCAR

POTCAR文件与VASP结构优化时文件一致。


数据处理

(1) VASP运行结束后,执行以下命令:

grep 'F=' OSZICAR|awk '{print $1, "\t"$3,"\t"$9}' >AIMD.dat


获得AIMD.dat文件。可以发现AIMD.dat文件中有三列数据,第一列是时间(单位fs),第二列是温度,第三列是总能量。一般的作图用到第一列和第三列就好了;


(2) 将得到的AIMD.dat文件拽入Origin中,绘制曲线;


(3) 将计算得到的CONTCAR导入到VESTA中查看结构变化,是否保持完整性。


可结合Photoshop对结果进行处理,如下图所示:

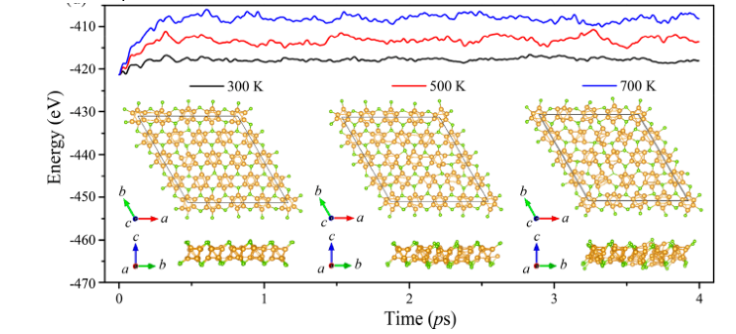

自由能随时间的波动以及T-Au6S2单层在300、500和700K的平衡结构

(ACS Appl. Energy Mater. 2021, 4, 12163−12176)

从图中可以看出,在300、500和700K时,T-Au6S2单层的自由能随着时间的演变在一个小的范围内波动,而且在300、500和700K的平衡结构保持不变。


特别声明:本文由“天玑算”用户上传、授权发布,以上内容(含文字、图片、视频)不代表本网站观点或立场;如其他媒体、网站或个人从本网站转载使用,须保留本网站注明的“来源”,并自负版权等法律责任;作者如果不希望被转载或者联系转载稿费等事宜,可以在文未添加注释。

评论

0/1000发布评论
全部评论

雷哈哈

关注
TA的主页

干货推荐
