聚焦离子束(FIB)原理、对比与应用,一篇讲透!
在半导体失效分析、材料科学和生物制样等领域,聚焦离子束(FIB) 技术正扮演着越来越重要的角色。它既能"刻"又能"看"还能"长"——这种三位一体的能力,让它成为微纳加工与分析领域的"瑞士军刀"。但它到底是怎么工作的?和光刻、电子束光刻比有什么优势?实际应用中又能做些什么?
一、FIB是怎么工作的?先搞懂它的"身体构造"
FIB的基本工作逻辑,可以理解为用一束聚焦到纳米尺度的离子束,像一支"纳米笔"一样在样品表面进行定点轰击,从而实现刻蚀、沉积或成像。
离子源——系统的"心脏"
最常用的是液态金属离子源,以镓(Ga⁺)最为典型。其核心是一根直径仅几微米的钨针,针尖正对着一个引出电极。加热使金属镓熔融并沿针尖润湿铺展,在强电场作用下,镓原子被电离并发射出离子流。
离子束聚焦与扫描——从"散弹"到"精确制导"
从离子源发射的离子,依次经过:
聚光镜:初步汇聚离子束
可变光阑:选择不同孔径,调控束流大小
偏转扫描系统:控制离子束按预设路径在样品表面扫描
物镜:最终将离子束聚焦成纳米尺度的束斑轰击样品
实时成像——边做边看
离子轰击样品时会激发出二次电子,这些信号被同步集成的扫描电子显微镜(SEM) 组件捕获,就能实时观察样品表面的形貌变化。这种FIB+SEM的组合,就是我们常说的双束系统。
二、FIB vs 光刻 vs 电子束光刻:到底强在哪?
很多初学者会问:既然有光刻和电子束光刻,为什么还需要FIB?下面我们从三个维度来拆解。
1. 工艺流程:FIB"直写"完胜
光学光刻 & 电子束光刻(EBL):需要经过涂胶→曝光→显影→刻蚀→去胶等一系列繁琐步骤,光刻胶和掩模版缺一不可。
FIB:离子束直接对样品进行定点轰击,无需光刻胶、无需掩模版,一步到位实现"直写"加工。
FIB的核心优势就四个字:所见即所得。
2. 刻蚀机理:物理 vs 物理+化学
FIB:纯物理溅射——高能离子直接把原子"撞飞"。但缺点是,被撞飞的颗粒部分会再沉积到刻蚀区域附近,尤其在大深宽比结构加工时,这个"再沉积"效应会比较明显。
光刻 & EBL:大多采用ICP-RIE(电感耦合等离子体反应离子刻蚀),物理溅射+化学反应协同工作——离子轰击的同时,反应气体与衬底材料生成挥发性产物被抽走,精度更高、副产物更少。
3. 加工速度:光刻碾压,FIB垫底
光学光刻:并行曝光,一次搞定整张晶圆,速度最快,适合大规模量产。
EBL:串行扫描,但只需让电子抗蚀剂变性,单点驻留时间短,速度中等。
FIB:串行扫描 + 逐点剥离材料,大面积、高精度加工耗时最长。

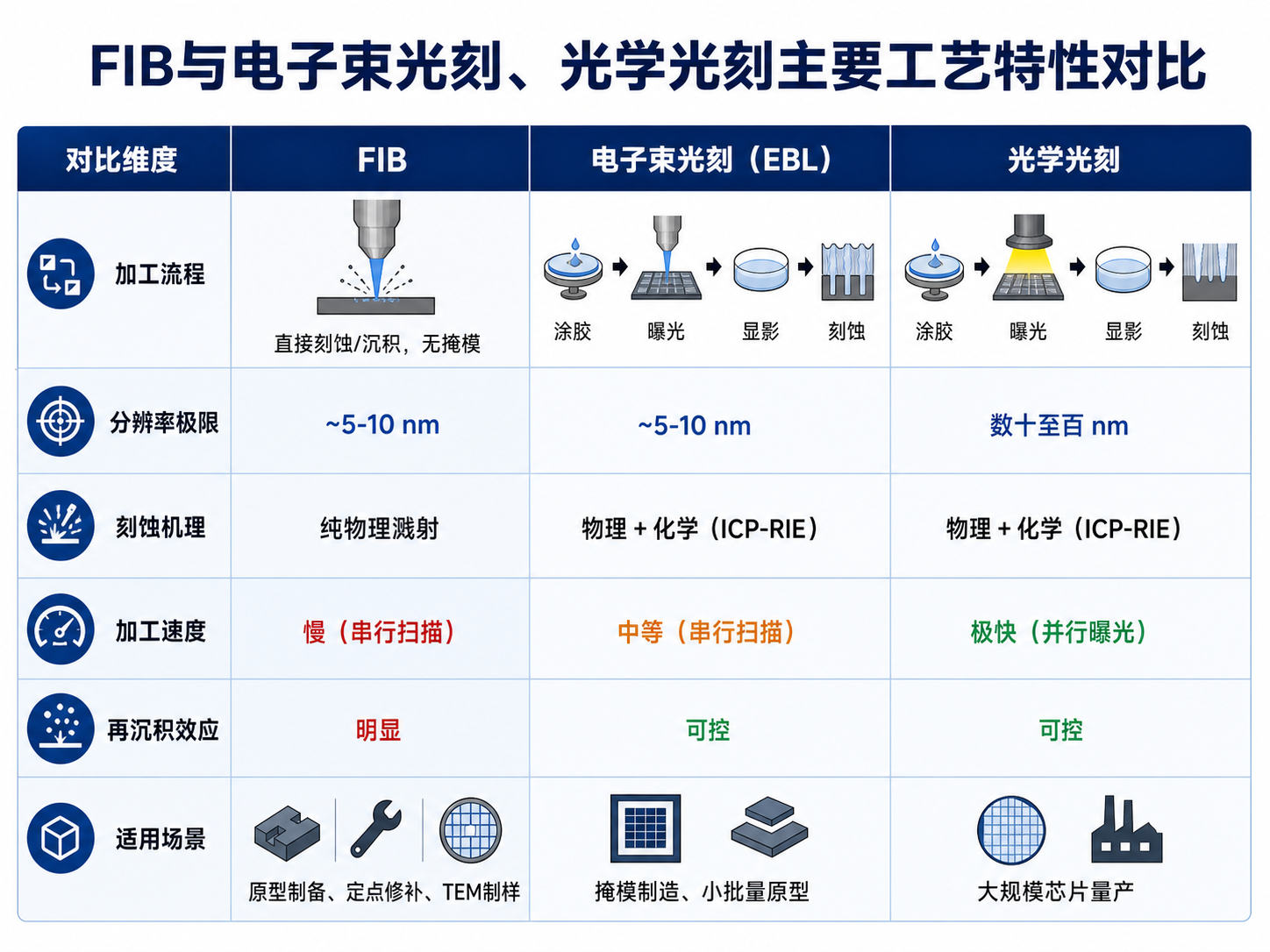

一张表看懂三者的区别
| 维度 | FIB | 光学光刻 | EBL |
| 工艺流程 | 最短 | 最长 | 长 |
| 分辨率 | 纳米级 | 百纳米级(受波长限制) | 纳米级 |
| 加工速度 | 最慢 | 最快 | 中等 |
| 再沉积问题 | 有 | 可控 | 可控 |
| 适用场景 | 原型验证、定点修补 | 大规模量产 | 掩模制造 |

三、FIB能做什么?三大核心应用场景
1. 微纳结构原型制备
FIB可以加工出特征尺寸仅几十纳米的结构,而且省去了光刻工艺中大量的参数调试时间,特别适合新概念器件、科研原型的高效验证。
但要注意:FIB加工视场有限,侧壁垂直度可能不及深反应离子刻蚀工艺。
2. 芯片修补与线路编辑
这是FIB在半导体行业最"值钱"的应用之一。
刻蚀功能:精准切除多余导体,切断短路路径。
沉积功能:高能离子束诱导化学气相沉积,在指定区域"生长"出导电线路,修补断路。
配合实时SEM成像,操作者可以边观察边加工,实现芯片级的"微创手术"。
3. 透射电镜(TEM)制样
TEM要求样品极薄(通常<100 nm),以便电子穿透。FIB配备的多轴可调样品台,可以对目标区域进行精准定位、逐层减薄,制备出高质量的大面积薄区——尤其适合半导体器件中特定缺陷的定位分析。
四、实操关键参数:这几点决定了你的加工质量
1. 离子源选择
镓(Ga⁺)源:最通用,低熔点、稳定性好。
Xe⁺等离子体源:适合无镓污染要求的应用。
Au/Si合金源:适用于特殊需求。
2. 束流大小——速度与精度的博弈
大束流(nA级):粗铣快,但分辨率下降、再沉积加重。
小束流(pA级):精度高、表面质量好,但耗时成倍增加。
实战策略:先大束流粗铣,再小束流精修。
3. 加速电压
30 kV:侧壁陡直,但注入损伤较深。
≤5 kV(低电压):适合最终表面抛光,去除损伤层。
4. 再沉积抑制
大深宽比加工时,再沉积是"头号敌人"。可通过以下方式缓解:
调整扫描策略(蛇形扫描、逐层递减)
引入气体辅助刻蚀(如XeF₂、H₂O)
五、常见误区与避坑提醒
❌ 误区1:忽略损伤层
高能离子注入会在样品表层引入非晶化损伤层(数纳米至数十纳米),在TEM成像中容易被误认为原生结构。
✅ 对策:最终减薄阶段换用低电压(≤5 kV)进行表面清洁。
❌ 误区2:全程高束流
从头到尾都用大束流猛轰,结果侧壁粗糙、再沉积严重。
✅ 对策:采用"粗铣+精修"分步策略。
❌ 误区3:倾转角没校准
制备TEM薄片时,若未精确校准样品台倾转角与离子束入射角,容易导致薄片厚度不均或目标区域偏移。
✅ 对策:充分利用系统的自动校准程序与实时成像反馈。
聚焦离子束技术之所以能在微纳加工领域占据一席之地,靠的是直写加工、实时成像、定点沉积三位一体的独特能力。它虽然不是速度最快的,但一定是最灵活、最精准的"定点手术刀"之一。
理解它的工作原理、参数权衡和工艺边界,才能真正把这把"刀"用好——不管你是做芯片修补、TEM制样,还是微纳结构原型验证,掌握FIB的核心要点,都能让你的研究或产品开发少走很多弯路。
