今天咱们来聊一个微纳加工与表征领域的"全能选手"——FIB-SEM双束系统。这到底是个啥？简单说，它一边能用离子束搞"纳米级雕刻"，一边能用电子束拍"原子级照片"，干活儿的时候还能顺便"3D打印"点材料。是不是听着就很硬核？

别急，今天咱们就把它的来龙去脉、核心功能和实际应用讲清楚。

一、它是怎么来的？最早干啥用的？

FIB-SEM双束系统，最早可不是给材料科学家准备的。它的"第一桶金"是在半导体行业挣的——修光刻掩模版、改芯片电路、找芯片故障点、给电镜准备样品，全是精细活儿。

为什么半导体厂这么爱它？因为FIB加工有个神仙特性：几乎无应力，而且不管你是金属、半导体、绝缘体还是塑料，它都能上手铣。这种"不挑食、下手轻"的功夫，放在当年绝对是黑科技。

后来大家发现，用它来搞材料研究也是一把好手。一开始主要是拿来做离子质谱分析，就是"闻一闻"材料里有什么元素。再后来，因为它定位贼准（能到几十纳米级别）、加工又精细，逐渐成了透射电镜（TEM）制样的"金标准"——想要哪个位置的薄片，它就给你切哪个位置，指哪打哪。

二、三大核心功能，一个比一个硬核

FIB-SEM双束系统之所以能横行微纳加工界，全靠下面这三板斧：

功能一：当"显微镜"用——成像

离子束往样品上一扫，高能离子跟样品原子一撞，就会蹦出二次电子、二次离子之类的信号。把这些信号收集起来，就能"画"出样品表面的高清无码大图。

关键是，离子成像和电子成像各有千秋，两个配合着看，能挖出更多样品结构的细节信息。相当于你同时拿了两个不同滤镜的相机在拍同一个东西，信息量翻倍。

功能二：当"纳米刻刀"用——铣削刻蚀

这是FIB的看家本领。高能镓离子（Ga⁺）像"纳米子弹"一样轰击样品表面，把表面的原子一个个"蹦"出去，从而实现材料的定点去除。

通过控制离子束的扫描路径、束流大小和停留时间，你可以在纳米尺度上任意雕刻——挖孔、开槽、切薄片，随心所欲。说白了，这就是一把纳米级的刻刀。

功能三：当"3D打印机"用——沉积

这个更神奇。系统往样品表面喷一点"前驱体气体"（可以理解为纳米级的"墨水"），然后用离子束一照，气体分子就在指定位置分解，沉积出一小块金属或者绝缘体薄膜。

精度？纳米级别定点沉积。相当于在纳米尺度上搞"3D打印"，想在哪"长"材料，就在哪"长"。

三、到底能干啥？两个核心应用场景

场景一：透射电镜（TEM）制样——从"老大难"到"一指禅"

TEM对样品的要求有多变态？要薄到100纳米以下，还得保证目标区域在里面。传统方法——机械研磨、普通离子减薄——要么找不准位置，要么把样品搞得伤痕累累。

FIB-SEM双束系统的出现，彻底终结了这个噩梦。它的操作逻辑堪称完美：

SEM实时成像 → 精准锁定你要看的那一小块区域（比如某个缺陷、某个界面）→ FIB离子束先粗切、再精修 → 得到一块低损伤、超均匀、电子透明的"完美薄片"。

更绝的是，配合纳米机械臂，还能实现"切下来-转移走"一条龙服务。原来折腾几天的活儿，现在几个小时搞定。

场景二：微纳加工——纳米级的"加工中心"

除了做样品，FIB-SEM本身就是一个纳米尺度的加工中心。你可以用离子束直接在材料表面"写"出纳米级的孔洞、线条、悬臂梁等结构。

在芯片行业，它被用来修复电路缺陷、快速修改原型器件。配合前面提到的沉积功能，还能造出MEMS微机电系统器件、纳米光学天线之类的复杂三维结构。只要你能想到的纳米结构，它基本都能给你"雕"出来。

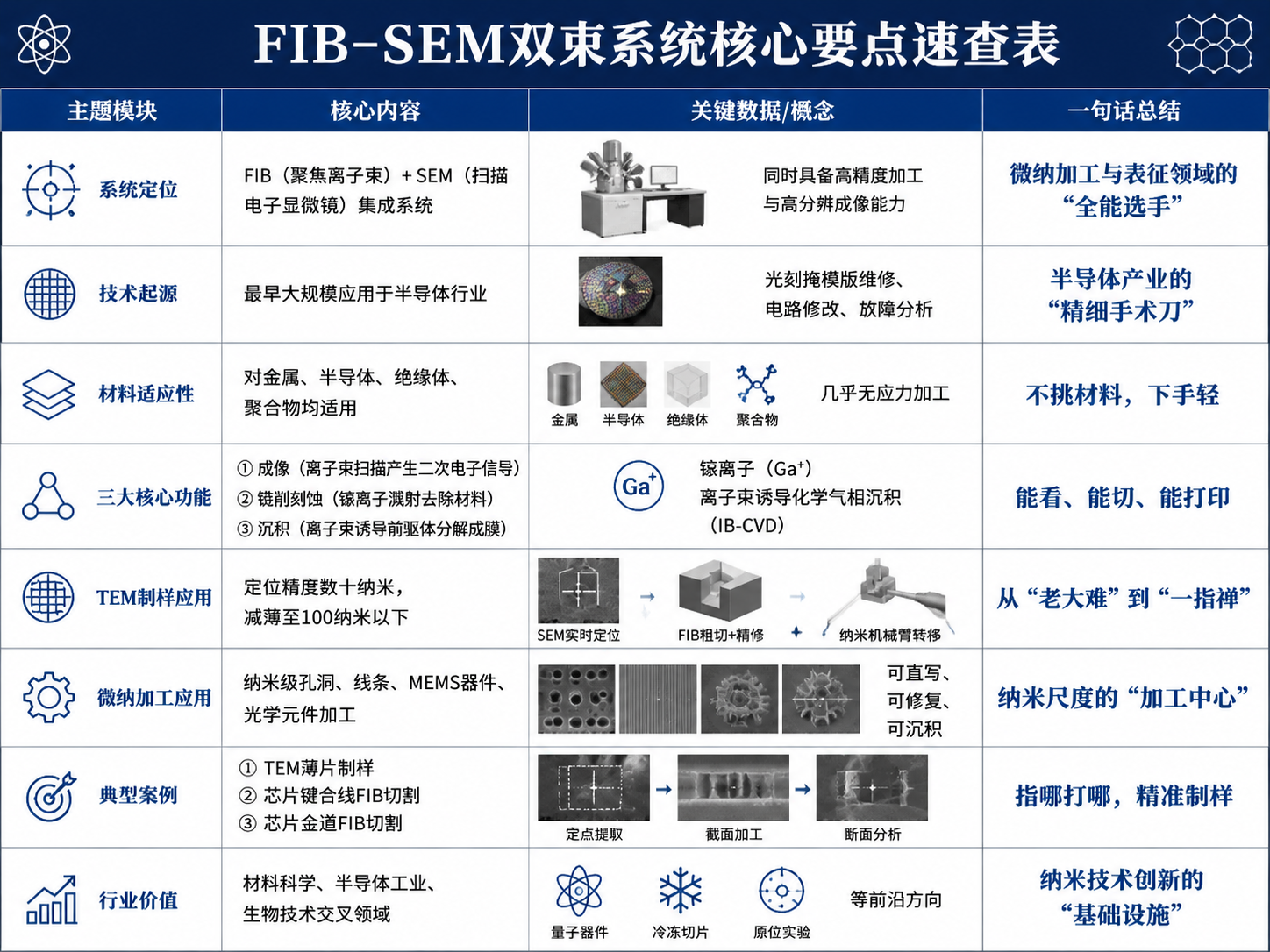

FIB-SEM双束系统，集纳米加工和高分辨成像于一身，已经是现代材料研究、半导体开发和纳米技术探索中不可或缺的"万能工具台"。

随着技术不断迭代，它在量子器件、生物冷冻切片、原位实验等前沿领域的戏份只会越来越重。对于搞材料、搞芯片、搞微纳制造的朋友来说，用好FIB-SEM，就等于多了一双能在纳米世界里"动手"的手。
