TEM鉴定析出相,这四步法让你少走弯路

奥黛丽赫●猫61
晶体学模拟衍射花样模拟透射电子显微镜选区电子衍射高分辨透射电镜扫描透射能谱材料表征晶体学分析析出相第二相金属材料合金晶界相鉴定成分分析热处理

大家做实验时最挠头的问题就两个:这析出相到底是啥玩意儿?它和基体又是啥关系?

今天这篇,咱们就专门捋一捋这个问题,给你一套TEM分析思路。

一、血泪教训:别拿一张图就下结论

你是不是也常在论文或组会PPT里看到这种话:“从TEM图中可以看出,材料中析出了X相”?如果真这么简单,咱们实验就好做喽!

残酷的真相是:不同物相,它长得很像啊!

举个特形象的例子:一个片状析出相,你刚好从侧面看它,在二维投影下它就是一根针;一根棒状析出相,你要是顺着它的长度方向看过去,它又成了一个圆点。所以,单凭一张普通照片就想给人“验明正身”,十有八九要翻车。

那咋整?记住一句话:想锤定音,必须建立一条完整的证据链

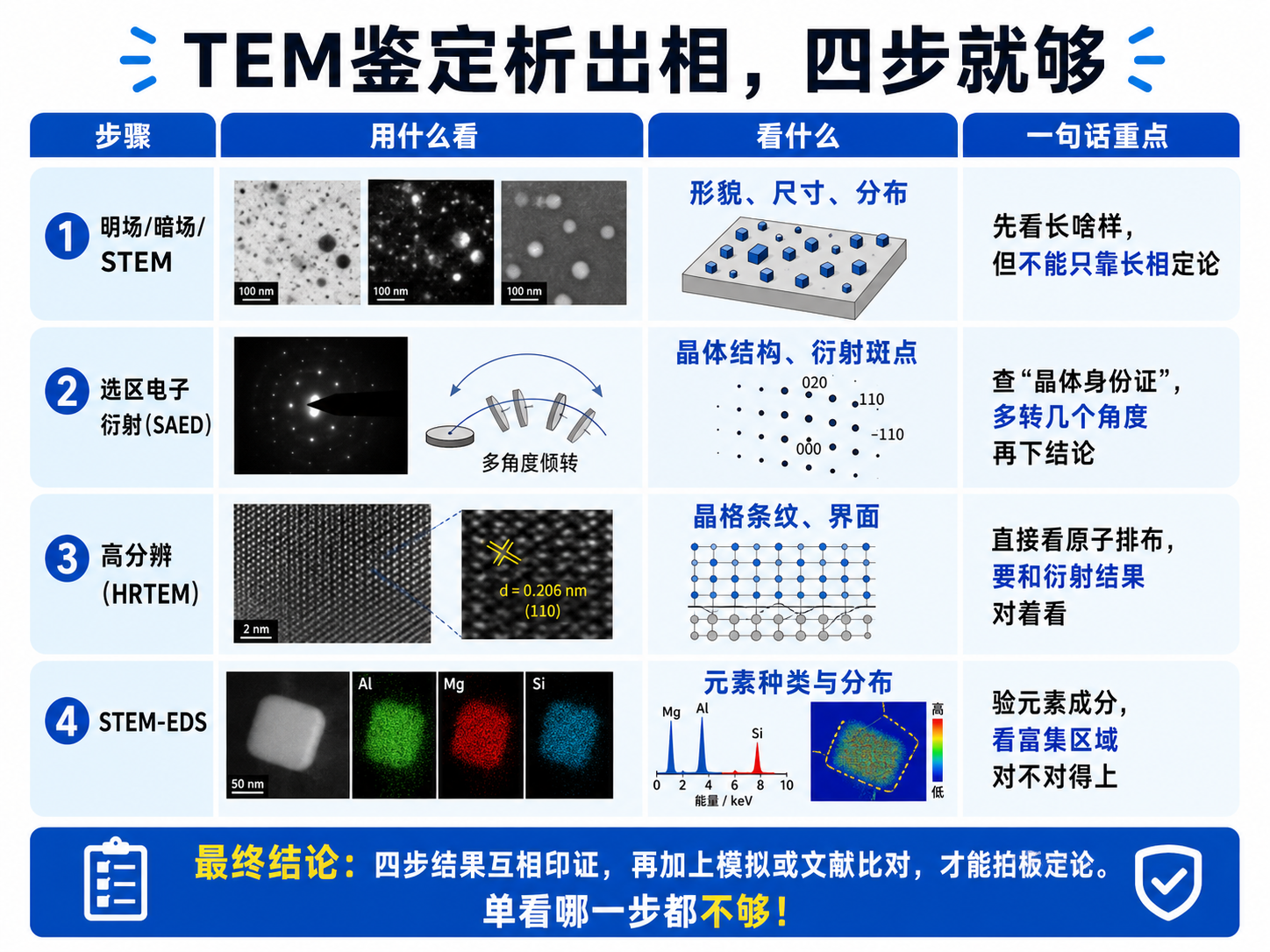

咱们的破案思路可以简单概括为四步走:先看长相,再查衍射,接着瞅瞅原子怎么排,最后验验元素对不对

二、第一步:先别急,看看它长啥样、在哪待着

打开TEM,咱先别急着上高倍。先用明场像、暗场像或STEM模式,来个低倍“扫街”,看看这析出相的基本面貌。

常见的相貌有这些:球状的、椭球状的、针状的、棒状的、片状的、板条状的,还有立方体或不规则的。

这一步别看简单,信息量其实很大:

  • 到底有没有析出相?
  • 大概多大尺寸?
  • 分布得均匀不均匀?
  • 是老实待在晶粒里面,还是喜欢在晶界上凑热闹?
  • 有没有不止一种形态的“第二相”?
  • 长时间加热后,它“长大”了没有?

形貌是重要的破案线索。比如,有些相喜欢“定向生长”,容易长成针或片;有些和基体“关系好”(失配小),时效初期就保持得又小又分散。

但千万记住:形貌只能帮你缩小怀疑范围,绝不能单凭长相就定罪!

三、第二步:核心杀手锏——用选区电子衍射(SAED)看“身份证”

接下来,咱们要用上选区电子衍射(SAED)这个核心工具了。这就像是给析出相拍一张“晶体学身份证”。

实际操作时,你面对的是张复杂的衍射斑点图,首先要练就一双火眼金睛,分清楚:哪些斑点是基体的,哪些额外冒出来的才是析出相的?

然后,就是查表对数据了:量量晶面间距(d值)、算算晶面夹角、确定晶带轴,再和PDF卡片一比对。

如果发现了新相,会出现新的斑点;如果是有序结构,会有超点阵斑点;要是碰上层错、孪晶这些,花样又会不一样。

这里必须给大伙提个醒:衍射图里“灵异事件”也挺多,额外的斑点不一定是新相,双重衍射、层错、孪晶都可能产生多余的信号,千万别见风就是雨!

最稳妥的办法是:多转几个晶带轴,多拍几张衍射花样,再结合模拟软件验证一下,心里才有底。

四、第三步:上“硬菜”——用高分辨(HRTEM)直接看原子排布

想拿到更“实锤”的证据,就得请出高分辨透射电镜(HRTEM)了。这就好比给你一副“原子级放大镜”,直接去看晶格条纹。

这时候,我们要观察:

  • 析出相的晶面间距是多少?(直接量!)
  • 内部晶格排得整不整齐?
  • 析出相和基体之间,有没有平行的晶面?(这很重要!)
  • 界面附近有没有原子排布“扭曲”的迹象(晶格畸变)?
  • 有没有失配位错来“打圆场”?

当你量出来的晶面间距,和前面衍射结果对得上,那这个物相判断就靠谱多了。

但还是要泼盆冷水:高分辨图像也不是“一量解千愁”。因为不同物相,可能恰好有很接近的晶面间距。所以,一定要把晶格像结果和衍射、成分分析、理论计算结合起来看,形成闭环,才能避免“张冠李戴”。

五、第四步:最终验证——用STEM-EDS验明元素“真身”

晶体结构对上了,还不能算完。这相到底是不是你猜的那个,还得看它的“化学指纹”——元素组成。

这时候,扫描透射模式下的能谱仪(STEM-EDS)就派上大用场了。你可以用点扫、线扫、面扫三种方式,去看析出相那个小区域里,到底富集了什么元素。

它能帮你搞清楚:

  • 析出相内部成分均不均匀?(有没有核壳结构?)
  • 晶界上哪类元素喜欢“扎堆”?
  • 从相内部到基体,成分是怎么“渐变”的?
  • 热处理前后,元素的分布有没有大挪移?

总结一下:想严谨地判断一个析出相,就好比破案,孤证不立。必须把形貌特征、衍射花样、晶格间距、元素组成这四样东西凑齐了,再结合晶体学模拟或参考文献,做到“四证合一”,才能拍板定论。
