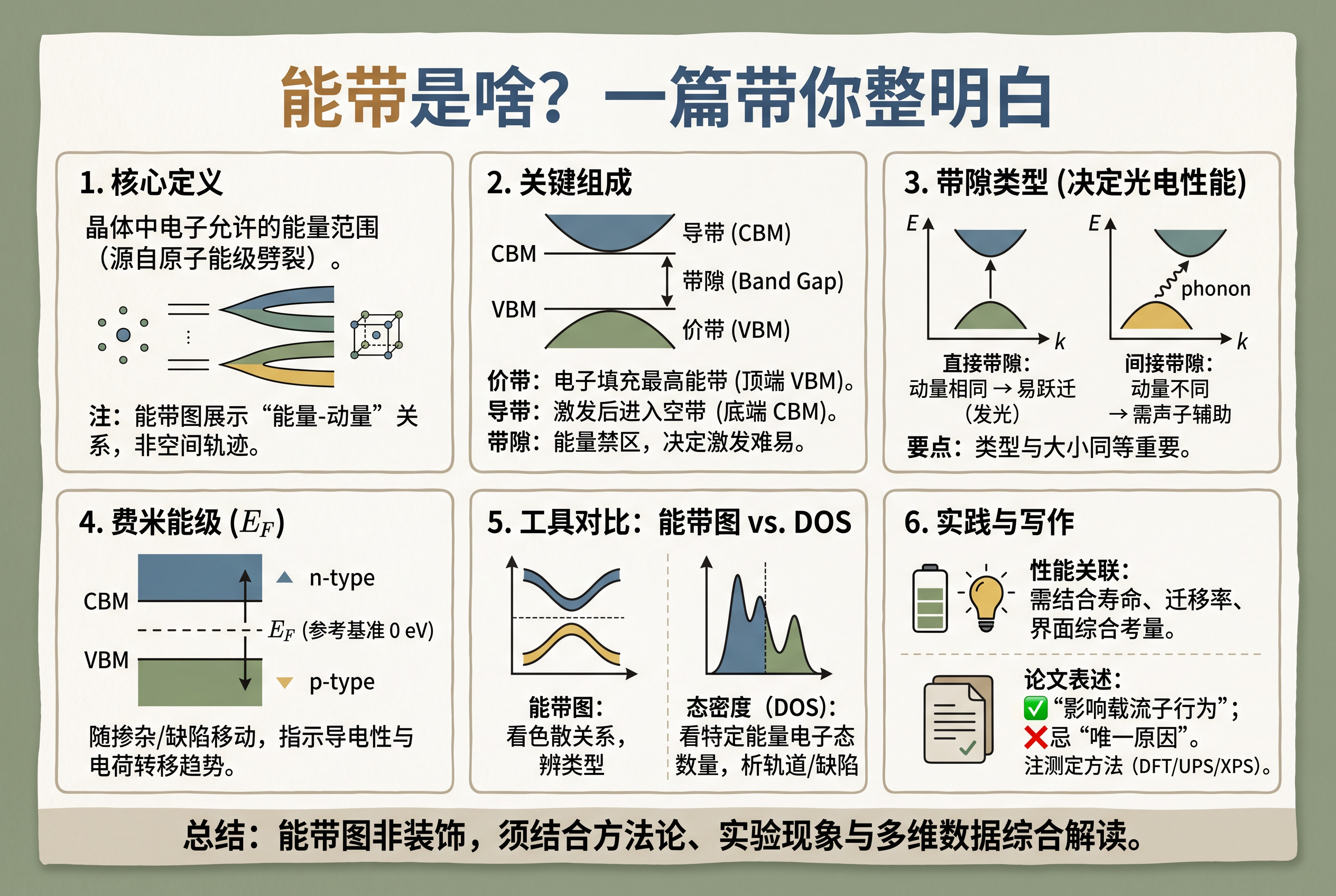

在凝聚态物理与材料科学的世界里，能带理论就像一张不可或缺的“地图”，帮我们把目光从看不见摸不着的微观电子，一路连接到宏观材料的各种神奇性能上。

能带是怎么“长”出来的？

         咱们先从一个孤立的原子说起。这时候，它内部的电子能量状态是分立的，像是一级级精确的台阶。但把一大堆原子按规则排列成晶体后，情况就变了。相邻原子的电子轨道会互相“打招呼”，发生重叠和耦合。这一相互作用可不得了，原本单一的能级会发生劈裂，分裂出数量极其庞大（跟原子数目有得一拼）、而且能量间隔微乎其微的新能级。这些能级挤在一起，从宏观尺度看，就形成了一段允许电子存在的、近乎连续的能量区间——这就是我们所说的“能带”。这里要敲个黑板：能带描绘的是电子能量和晶体动量之间的关系，它可不是电子在晶体里乱跑的轨迹图。

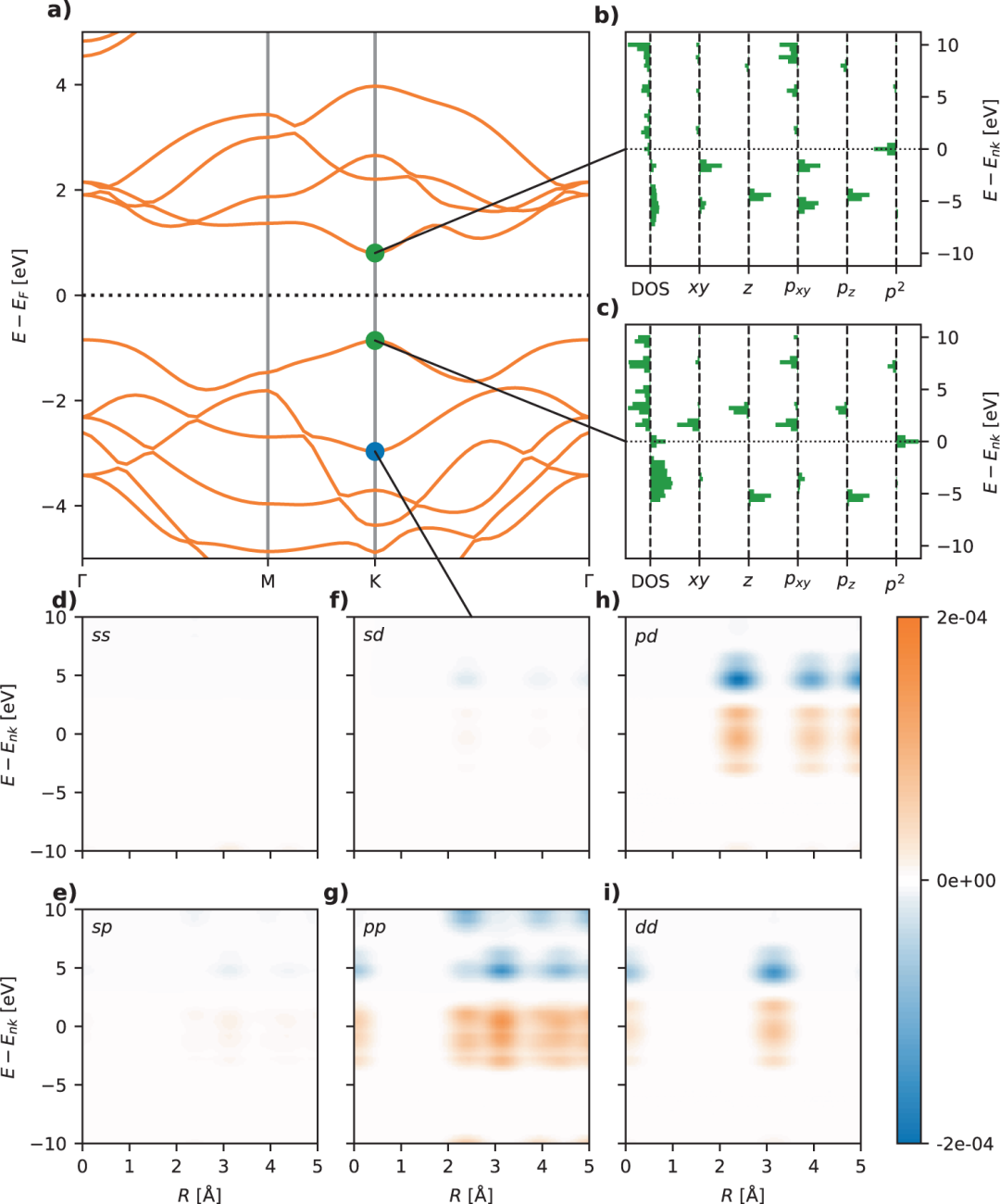

      看能带结构图时，横坐标通常是布里渊区里的高对称路径，纵坐标就是能量。图上的每条曲线，都代表了电子在某个动量下可能具有的能量。所以，能带图回答的核心问题是“哪些能量状态允许电子存在”，而不是材料长什么样。因此，能带图和晶体结构图、显微照片、元素分布图提供的是不同维度的信息。前者讲的是在周期性结构中电子态的分布规律，后者看的是原子怎么排布、形貌如何。只有把这两类图结合起来看，才能真正理解结构为什么会影响到材料的导电性、吸光能力这些宏观性质。

价带和导带，到底代表啥？

       在半导体和绝缘体里，价带通常指被电子占满的、能量最高的那个区域，而导带则是电子受激发后可以跳上去的、能量更高的区域。价带的顶尖儿叫价带顶（VBM），导带的脚底板叫导带底（CBM）。价带和导带的相对位置，直接决定了把电子“踢”上去容不容易，也就决定了材料能吸收多大能量的光。

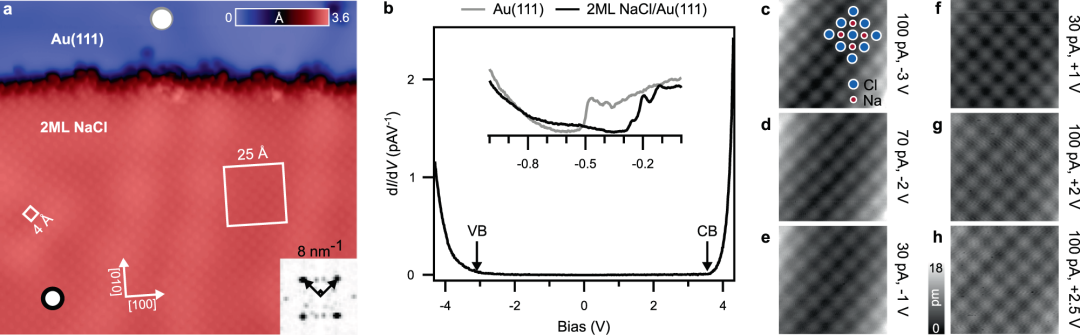

       价带顶和导带底之间的能量空白地带，就是带隙。带隙越窄，电子跃迁需要的能量就越低；带隙越宽，材料通常就需要更高能量的光子，或者更强的激发条件才能产生电子-空穴对。文献里常见的1.0 eV、2.0 eV、3.0 eV，指的就是这个关键的能量差。

       但得注意，价带和导带的位置不是刻在石头上的标签。 换种计算方法、换个晶体相、多点缺陷、表面修饰不同，或者实验条件变一变，带边位置都可能跟着跑。所以，比较两种材料的带边时，得先确认它们的计算或测试条件是否站在同一条起跑线上。

直接带隙 vs 间接带隙，有啥不一样？

      如果价带顶和导带底正好处在同一个动量位置，这种带隙就叫直接带隙；要是不在同一个位置，那就是间接带隙。在直接带隙材料里，光的吸收和辐射复合效率要高得多，因为电子跃迁不需要声子帮忙就能满足动量守恒；而间接带隙材料的跃迁过程通常得有声子参与。

      这个区别可大了去了，直接影响到材料在发光、探测和光伏器件里的表现。直接带隙材料一般是发光器件的“天选之子”，间接带隙材料虽然也能吸光，但吸收过程和载流子复合路径就复杂多了。评价光电性能时，不能只看带隙的大小，带隙的类型同样关键。

      要是论文里只甩出一个带隙数值，却不说明是直接还是间接，那结论就不算完整。尤其在二维材料、钙钛矿这些热门领域，带隙类型可能随着层数、应变、掺杂这些因素变来变去，分析时要多留个心眼。

费米能级，该怎么理解？

     费米能级可以看作电子填充状态的一个参考能量标杆。在很多能带图或态密度图里，研究者喜欢把费米能级设在能量零点，这样一眼就能看出费米能级附近有没有电子态。费米能级附近是否活跃，是判断材料金属性、导电行为以及界面电荷转移倾向的重要线索。

    但这个标杆不是固定死的。掺杂、缺陷、表面吸附、外加电场，甚至跟别的材料一接触，都可能让费米能级的位置发生移动。对半导体来说，费米能级靠近导带底，通常是n型的特征；靠近价带顶，则是p型的特征。

      在电催化和光催化论文里，费米能级经常被拿来讨论功函数、能带弯曲和界面电荷转移。这里要提醒一句，别过度简化：费米能级移动能提示电子结构的变化，但它自己可说不清反应速率为啥会提高，还得结合电荷转移量、吸附能变化和实验性能数据来综合判断。

态密度（DOS）和能带图，有什么区别？

      能带图擅长展示电子能量随动量的变化，而态密度（DOS）则告诉我们某个能量位置到底挤了多少个电子态。两者分工不同：能带图适合分析色散关系、带隙类型和有效质量；DOS则适合判断费米能级附近有没有态，以及哪些原子轨道贡献了这些态。

       投影态密度（PDOS）就更细了，能把电子态分解到不同的元素或轨道上，比如过渡金属的d轨道、氧的p轨道。如果论文想说明某个元素主导了导带或价带，通常需要能带图和DOS/PDOS一起上阵来支撑。

所以，看DOS图时，别只盯着峰高看。峰的位置、宽度、费米能级处的态密度值、轨道杂化的特征，还有带隙里有没有冒出缺陷态，这些才是解读电子结构的重点。要是带隙里冒出明显的缺陷态峰，材料可能更容易发生非辐射复合，导电或催化行为也可能变得与众不同。

能带怎么和材料的实际性能挂上钩？

      能带理论是解释材料为啥能导电、为啥能吸光、载流子为啥容易（或不容易）分离的一把钥匙。在光催化里，导带位置常用来评估还原能力，价带位置评估氧化能力；在半导体器件里，带边排列影响着载流子注入、势垒高度和界面复合。

      不过，能带信息只是性能讨论的一部分。材料的实际表现可不只由带隙说了算，载流子能活多久、跑得多快、缺陷态有多少、表面反应位点咋样、界面电荷转移顺不顺，这些都至关重要。一个材料带隙再合适，要是载流子复合快得像闪电，实际性能照样可能拉胯。

      对于催化材料，更得把能带讨论和吸附能、反应中间体、表面结构、缺陷态以及实验电化学数据拧在一起看。能带能告诉我们电子供给和界面转移的倾向，但替代不了对反应路径的详细分析。

写论文时，咋表述能带结论更稳妥？

      比较稳妥的说法是：能带结构、态密度或实验谱学结果显示了材料电子态分布的变化，这可能会影响到载流子的激发、迁移或界面电荷转移。千万别把能带变化直接说成是性能提升的“唯一功臣”，也别把计算出来的带隙值直接等同于实验测出来的带隙值。

    如果要讨论带边位置，最好说清楚用的是DFT计算、UPS/XPS、UV-vis、Mott-Schottky还是ARPES。不同方法得到的是不同层面的信息，只有在假设和前提都交代清楚的情况下，讨论能带排列和反应能力才有意义。

     读论文时，可以带着三个问题去检查：第一，作者是用啥方法得到能带或DOS的？第二，带隙、带边和费米能级的数据，跟实验现象对得上吗？第三，性能结论是不是综合考虑了载流子动力学、缺陷、界面和反应数据？按这个思路去读，能带图就不只是漂亮的装饰画，而是真正帮我们理解材料性能的硬核证据。
