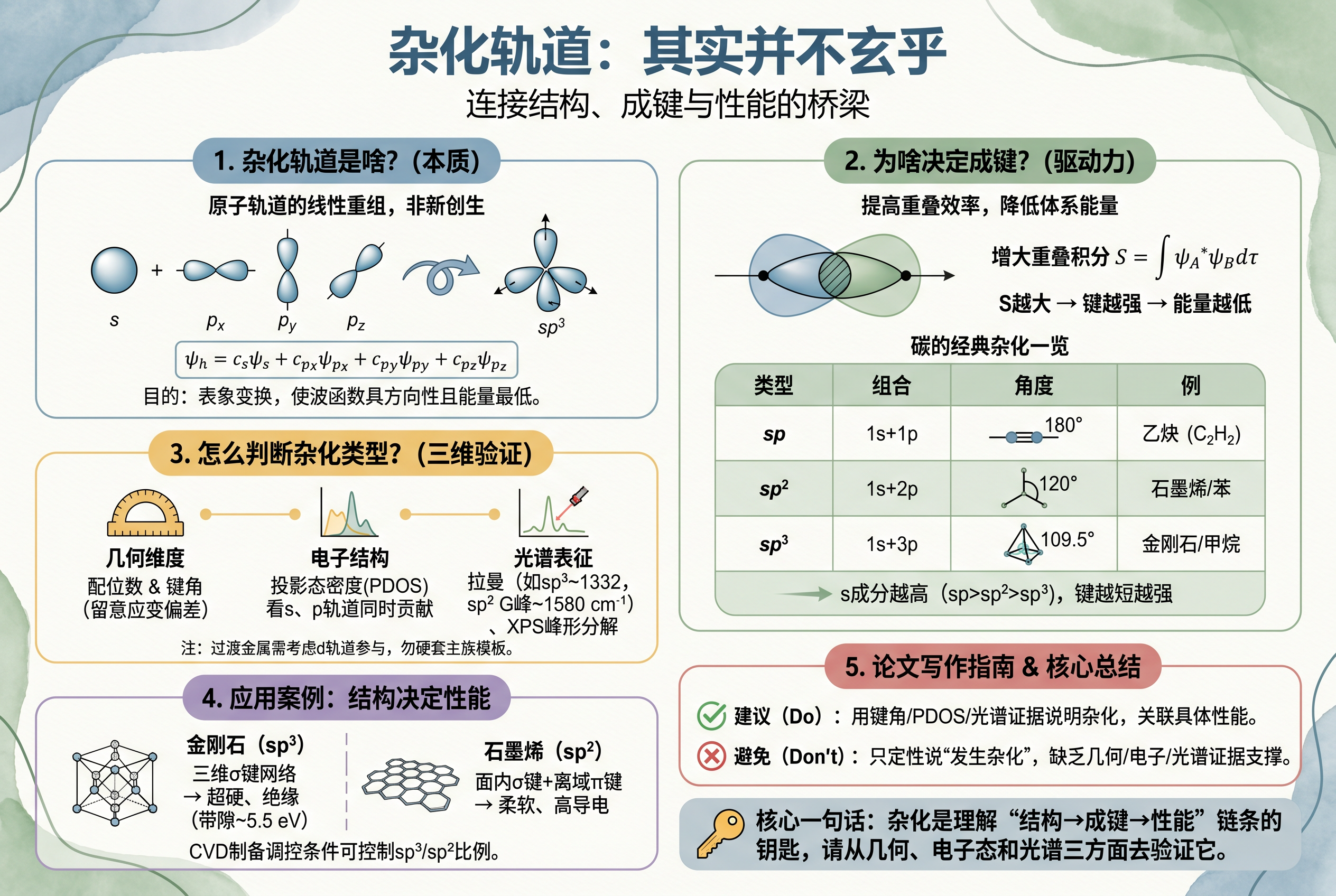

刚接触杂化轨道那会儿，是不是觉得这名字听着就头大？仿佛原子内部突然冒出了些“杂交”出来的新玩意儿。其实真没那么复杂。说白了，杂化轨道不是什么新产生的轨道，而是原子在成键时，把自己原有的轨道重新“组合”了一下，为的就是把键结得更稳、方向对得更准。材料的键角、键长、能带结构，甚至表面催化活性，很多都能从这一步“重组”里找到根源。

一、杂化轨道，到底“杂”在哪儿？

咱们从根儿上捋。原子本来有自己的一套轨道，比如s轨道、p轨道，形状各异。但当它要跟别的原子成键时，孤立的s、p轨道往往“力不从心”——要么方向性不够好，要么能量上不是最优。这时候，量子力学就出手了：同一原子上能量相近、对称性允许的几个原子轨道，可以通过线性组合，形成一组新的轨道，这就是杂化轨道。

这个过程可以用一个简单的数学式子来表示：

ψ_h = c_sψ_s + c_pxψ_px + c_pyψ_py + c_pzψ_pz

这个式子看着复杂，其实意思很直白：某一个杂化轨道（ψh），是由s轨道和三个p轨道（ψs、ψpx、ψpy、ψpz）按照不同比例（系数c）混合而成的。混合的比例不同，杂化轨道的形状和方向就不同。

关键来了：这些系数可不是随便定的，它们必须满足一个规矩——归一化，也就是所有成分的“贡献份额”加起来要等于1：

|c_s|² + |c_px|² + |c_py|² + |c_pz|² = 1

这个公式背后是朴素的物理现实：电子还是那个电子，总概率没变，变的只是它出现在空间各个方向的概率分布。所以，杂化不是混乱的叠加，而是在对称性和能量最低原理约束下的定向重构。

二、杂化轨道为啥能决定成键？

道理不复杂。两个原子要形成稳定的化学键，它们的轨道必须在空间上有高效的重叠。s轨道像个圆球，四面八方都一样，方向性太差；纯p轨道像个哑铃，方向性有了，但可能顾此失彼，没法同时跟好几个原子都形成强键。

杂化轨道恰好解决了这个矛盾。它通过混合，把s轨道的“内聚”特性和p轨道的“指向”特性结合起来，生成了在特定方向上有“延长”或“集中”电子云的新轨道，从而大大提高了成键时的重叠效率。重叠效率越高，形成的键通常就越强、越稳定。

衡量轨道重叠效率的物理量叫重叠积分（S）：

S = ∫ ψA* ψB dτ

S值越大，代表两个轨道在空间上“重合”得越好，成键后体系能量降低得就越多。杂化的作用，正是通过调整波函数的空间指向，让这个S值尽可能大。

最经典的例子就是碳。它的2s和2p能级挨得近，特别容易发生杂化：

sp杂化：一个s + 一个p → 形成两个方向相反的轨道，键角180°（比如乙炔中的碳）。

sp²杂化：一个s + 两个p → 形成三个平面内均匀分布的轨道，键角120°（比如石墨烯中的碳）。

sp³杂化：一个s + 三个p → 形成四个指向四面体顶点的轨道，键角109.5°（比如金刚石和甲烷中的碳）。

这些几何构型可不是谁规定的，而是轨道正交性和体系总能量最低共同“计算”出来的结果。另外，杂化轨道里s成分的比例也很有讲究：sp是50%，sp²约33%，sp³是25%。s轨道更靠近原子核，所以s成分越高，电子云越紧致，形成的键就越短、越强。这也是为什么C≡C键（sp）比C=C键（sp²）短，而C=C又比C-C（sp³）短的原因。

三、怎么判断材料的杂化类型？

在论文或实际研究中，判断杂化类型不能仅靠“数数”的简单口诀，得结合多种证据：

看几何结构：最直接的线索。两配位近180°→sp；三配位近120°→sp²；四配位近109.5°→sp³。不过，真实材料有应变和缺陷，键角经常会有偏差，所以这只能是个初步判断。

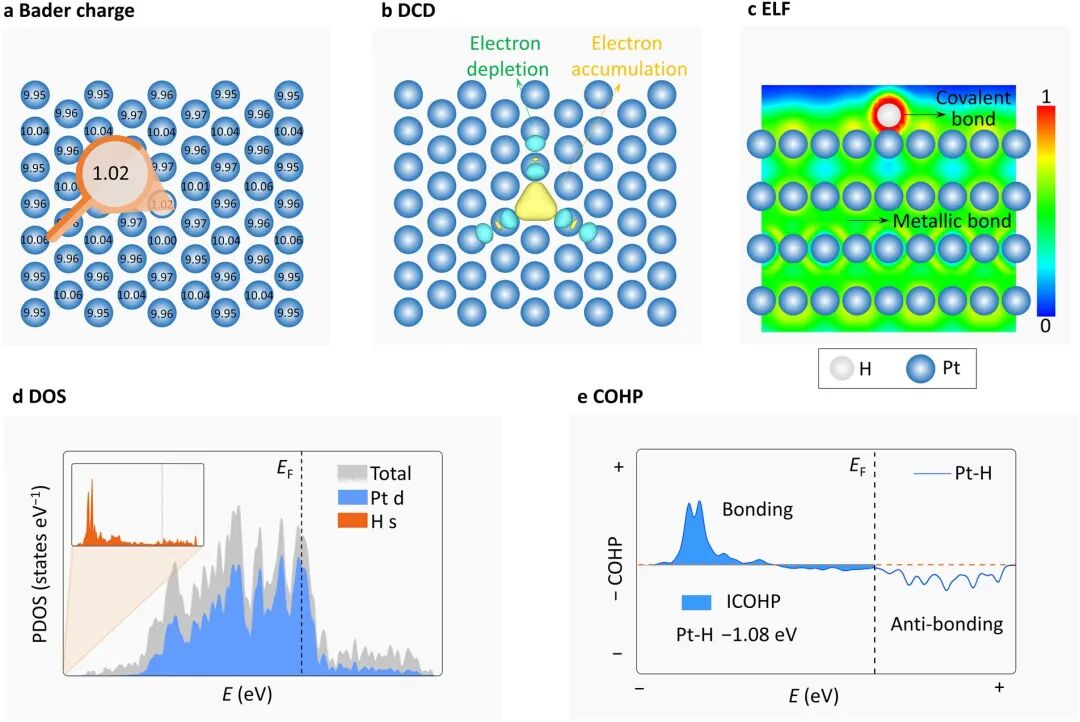

看电子结构：第一性原理计算中，PDOS能帮大忙。如果价带顶或费米能级附近，s轨道和p轨道的态密度同时出现，并且空间电荷密度沿特定方向增强，那说明发生了杂化。

看光谱特征：

拉曼光谱：对碳材料尤其好用。金刚石（sp³）在~1332 cm⁻¹处有特征峰；石墨类sp²结构常见G峰（~1580 cm⁻¹）和与缺陷相关的D峰（~1350 cm⁻¹）。

X射线光电子能谱：通过分析C 1s峰的精细结构，可以半定量地分出sp²和sp³碳的比例。

对于过渡金属或表面吸附体系，情况会更复杂，常涉及d轨道的参与（如dsp²、d²sp³），需要结合晶体场和配位场理论来分析，不能生搬硬套主族元素的杂化模板。

四、活学活用：金刚石和石墨烯为啥差那么多？

这个例子最能说明问题。金刚石和石墨烯，成分都是碳，但一个硬得不行、透明绝缘，另一个柔软、黑色导电。根源就在于杂化方式不同：

金刚石是sp³杂化：所有价电子都形成了方向性极强的σ键，构成了一个坚固的三维网络。电子都被牢牢锁在键里，所以它硬度极高，同时没有自由移动的电子，因此是宽禁带绝缘体（带隙~5.5 eV）。

石墨烯是sp²杂化：碳原子在平面内形成三个σ键，构成蜂窝状骨架。但每个碳原子上还剩下一个pz轨道，它们垂直于平面，相互“肩并肩”地形成离域的π键。这些π电子可以在整个平面内自由移动，所以石墨烯的导电性极好。

这个理解能直接指导实验。比如用化学气相沉积法制备碳薄膜，想提高金刚石相（sp³）的比例，就需要高浓度的活性氢来“刻蚀”掉石墨相（sp²），同时控制温度，通常甲烷浓度只有0.5%~2%，基底温度在700~950°C，就是为了在生长的速度和sp³纯度之间找到平衡。

五、写论文、读论文，怎么聊杂化更靠谱？

掌握了这个“局域波函数形状→成键方向→宏观性能”的链条，许多问题就能串起来了。在表述时，可以这样说：

“PDOS和电荷密度分析表明，该体系中的C原子呈现sp²杂化特征，面内σ键与离域π键共存，这为其高载流子迁移率提供了结构基础。”

“计算得到的键角分布和ELF（电子局域函数）显示，引入应变后，部分sp²碳向sp³转化，导致体系刚性增加，带隙打开。”

同样，看到论文中提及杂化，也可以按这三个层面去拆解它：几何上有没有对应的键角和配位数？电子结构（PDOS/电荷密度）有没有支持？光谱数据（拉曼/XPS）有没有印证？ 这样，杂化这个概念就不只是一个名词，而是一个帮你理解材料构效关系的利器了。
