搞材料分析的朋友，是不是经常纠结一个问题：扫描电镜（SEM）和透射电镜（TEM），到底该选哪个？

别急。今天把这两台“神机”的原理、区别、适用场景一次讲清楚。看完你就知道，它们根本不是对手，而是最佳拍档。

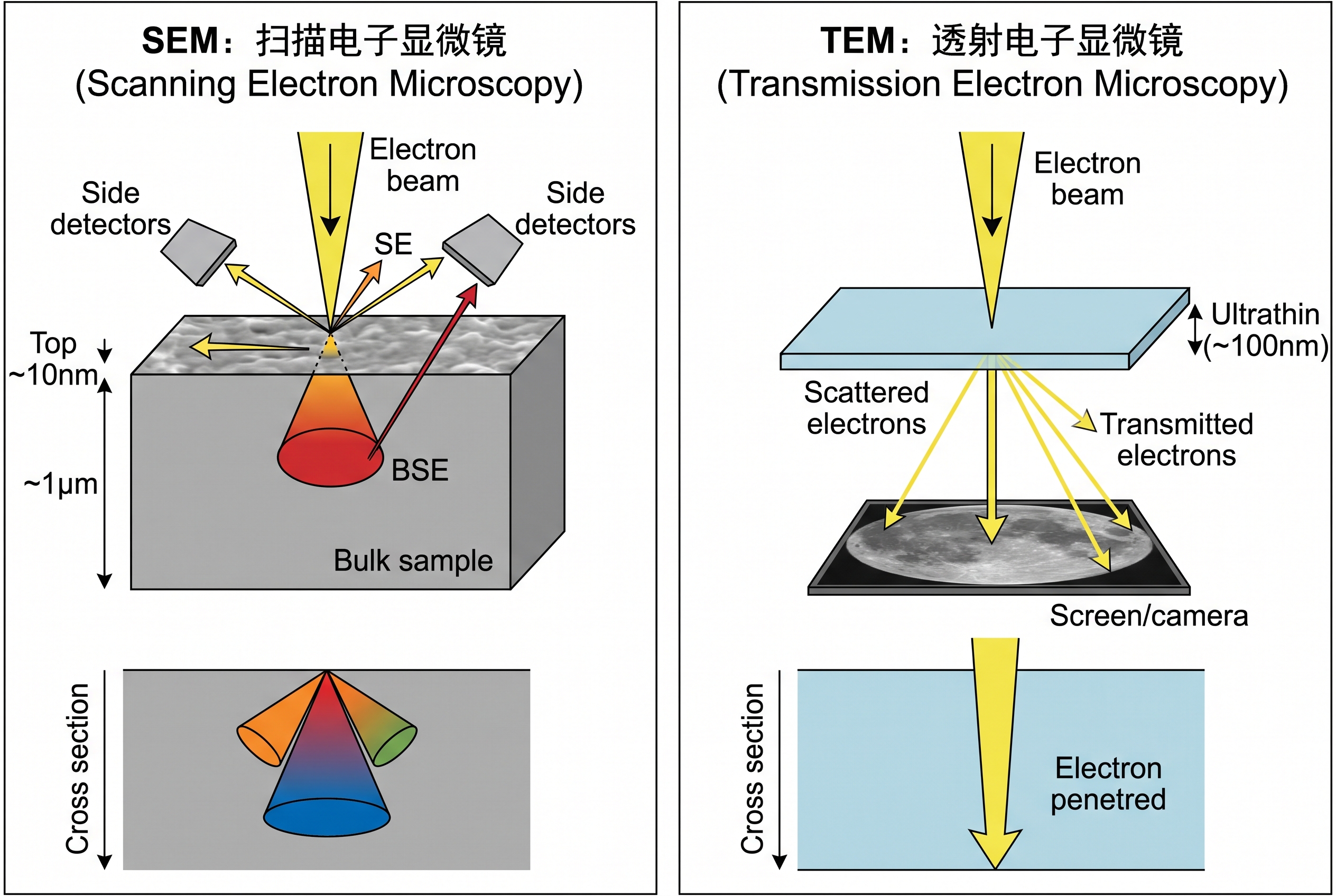

一、一个“画”表面，一个“穿”内部

SEM和TEM最根本的区别，在于电子束和样品的“互动方式”完全不同。

SEM像一支“电子画笔”。它把细聚焦的电子束像画笔一样在样品表面来回扫，电子和表层原子“撞”一下，激发出二次电子或背散射电子，探测器把这些信号收集起来，最后在屏幕上拼出一张反映表面形貌或成分差别的照片。因为信号只来自样品表面几纳米深，所以SEM对表面形貌特别敏感——裂纹走向、颗粒轮廓、腐蚀坑，看得清清楚楚。

TEM则像“穿墙术”。它让高能电子束直接“穿透”样品。但前提是样品必须足够薄（通常要<100纳米），不然电子穿不过去。电子穿过去的时候，会带上晶格间距、晶体取向、缺陷密度这些“内部情报”，经过透镜系统放大，最终在屏幕上形成原子尺度的图像。结合选区衍射或高分辨模式，你甚至能看到单个原子缺陷。

二、核心参数对比：差的不止一点点

* 加速电压与放大倍数：SEM一般在5–30 kV，放大倍率从10倍到200万倍；TEM在60–300 kV，放大倍率轻松超过5000万倍。TEM的分辨率天花板更高。
* 景深：SEM有毫米级大景深，粗糙断口也能整体清晰；TEM景深极短，只能聚焦亚微米薄区，但换来的是原子级细节。
* 真空要求：SEM比较“皮实”，可在高真空、低真空或环境模式下切换，不导电或含水的样品也能看；TEM必须维持高真空，对振动和磁场也很敏感。
* 样品制备：这是最大的“分水岭”。SEM制样简单，尺寸可大，几分钟就能上机；TEM制样复杂，要减薄到纳米级，耗时费力，技术要求高。

三、能“看”什么？成像模式大不同

SEM的“武器库”包括：二次电子像（SEI）看表面形貌，背散射像（BSE）看成分衬度（原子序数越大越亮），再配上能谱（EDS）就能做元素面分布，加装电子背散射衍射（EBSD）还能画晶粒取向图。

TEM的“技能包”更丰富：明场像（BF）看质量-厚度衬度，暗场像（DF）突出缺陷衬度，高分辨像（HRTEM）直接显示晶格条纹，扫描透射模式（STEM）给出原子序数衬度，还有电子能量损失谱（EELS）能分析元素化学态。

四、实战选择：什么情况用哪个？

优先选SEM的情况：
* 观察裂纹、腐蚀、镀层厚度、颗粒分布
* 快速筛查缺陷或污染
* 样品尺寸大、不能或不方便减薄
* 预算有限，需要快速出结果

必须上TEM的情况：
* 研究晶界、位错、层错、析出相
* 测量原子尺度的界面或缺陷
* 需要选区衍射确定晶体结构
* 追求最高分辨率的结构信息

黄金组合打法：先拿SEM扫一遍，快速定位目标区域；再用FIB在目标位切出薄片；最后转TEM做高分辨分析。这才是“从宏观到原子尺度”的全链条表征套路。

五、成本与易用性：一分钱一分货

SEM相对便宜，操作也简单，对操作人员要求不高，是常规检测和预算有限时的性价比之选。TEM价格昂贵，维护成本高，操作复杂，而且样品制备（电解抛光、机械减薄、FIB制样）需要经验丰富的专业人员。说白了：日常检测用SEM，深入研究用TEM。

总结一句话：SEM和TEM根本不是“二选一”的关系，而是互补的好搭档。搞懂原理区别，才能根据实际需求做对选择，甚至把两者串联起来，发挥最大威力。
