做扫描电镜（SEM）观察的朋友，一定遇到过这样的烦恼：样品怎么制都制不好，机械研磨一上手，不是把边缘磨塌了，就是引入一堆应力划痕，想看的真实结构全被破坏。

这时候，离子研磨技术就是救星。但问题又来了——氩离子抛光（CP）和聚焦离子束（FIB），到底该用哪个？

一、离子研磨到底是啥？

简单说，就是用“离子”当“磨料”来打磨样品。具体操作是这样的：在高真空环境下，把高纯度氩气（纯度要99.9999%以上）电离成氩离子，这些离子像“高速子弹”一样轰击样品表面，通过动量交换把表面原子“撞飞”，从而实现材料去除。

和传统机械研磨相比，离子研磨有两大压倒性优势：

* 不会破坏样品边缘，没有残余应力。

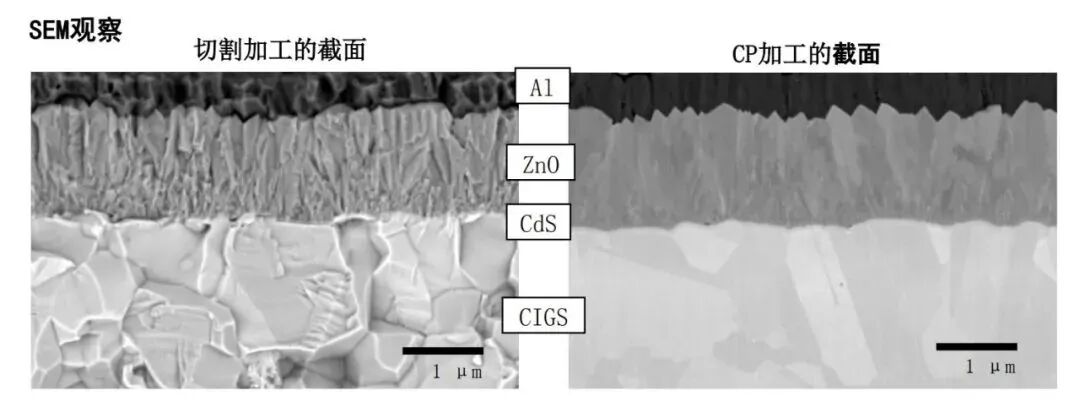

* 能获得极其光滑的截面，可以看到机械研磨“藏起来”的精细结构（比如电池材料里不同层的成分衬度、晶粒取向差异带来的通道衬度）。

二、离子研磨设备怎么用？

使用离子研磨设备时，样品要固定在一个样品台上，需要切割的部分要突出遮挡板1~1.5mm。这块遮挡板的作用是保护非目标区域不被离子误伤，相当于一个“掩膜版”。不过要注意，用久了遮挡板本身也会被轰击损耗，需要定期更换。

三、怎么磨得更漂亮？几个小技巧

* 调角度：把氩离子束的入射角调到80°以上（即离子束几乎平行于样品表面），这样高能粒子主要轰击凸起部分，把“山头”削平，原子被溅射或转移到凹陷处，长时间轰击后整个平面会变得非常光滑，实现平面抛光。
* 转样品：加工过程中旋转样品台，可以让离子束轰击范围更广，避免局部过度刻蚀。

四、氩离子抛光（CP）能干啥？

CP的应用场景很广，举两个最常见的：

* 电池领域：用来切锂电池极片截面，观察内部结构，测量孔隙度——因为孔隙度直接关系到电解液吸液性，影响电池循环寿命。
* 芯片/半导体领域：用于芯片、LED的失效分析，以及纳米量子器件、亚波长光学结构的微纳加工。

五、CP和FIB，到底有什么区别？

这是大家最关心的问题，记住三个关键区别就行：

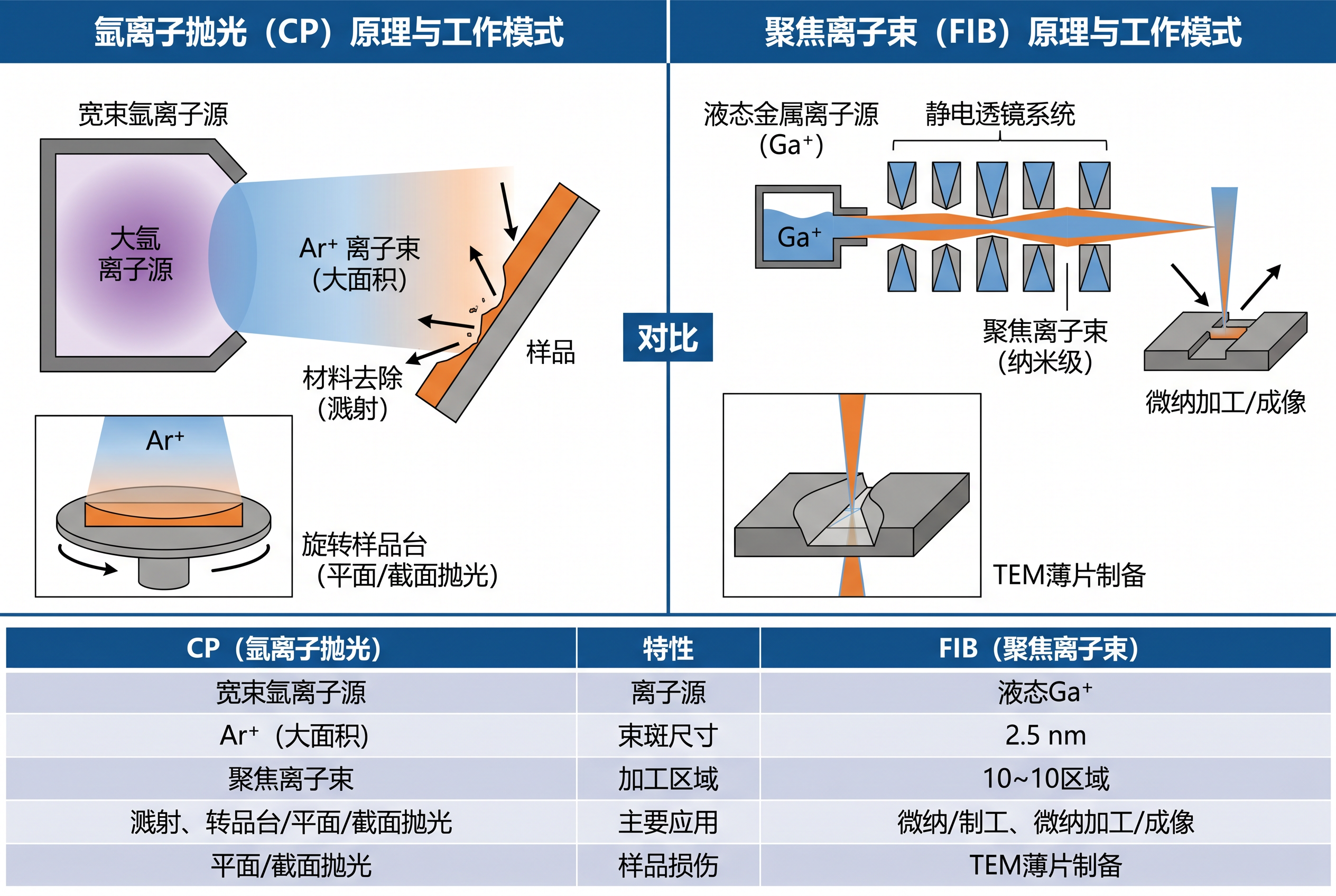

* 功能定位不同：CP主要就是前处理工具——把样品截面切好、抛光好，然后送到SEM或光学显微镜去观察。FIB则是加工+观察一体机，可以边刻蚀边用集成的电子束实时看。
* 精度和尺度不同：CP适合大范围、微米级的截面制样（比如整个电池极片）；FIB擅长定点、纳米级的精雕细琢（比如在指定位置切出一个TEM薄片）。
* 使用场景不同：如果只是想把样品截面做好看点、看大范围组织，选CP；如果要精准定位到某个微区，或者要制备TEM样品，那就得上FIB。

简单一句话总结：CP是“大刀阔斧”做截面，FIB是“精雕细琢”做定点。

总结：离子研磨技术是SEM样品制备的“神器”，而CP和FIB则是这把“神器”上的两把不同“刻刀”。搞清楚它们的分工，你就能在实验时做出最正确的选择。
