表面能到底是个啥？它从哪来？看DFT计算里的slab模型时又该怎么理解？一文给你讲明白

一、表面能，到底“能”在哪儿？

想理解表面能，得先从晶体内部说起。在晶体内部，原子周围都是“自己人”，配位数是满的，各个方向的化学键力基本抵消，原子待得挺舒坦。可一旦沿着某个面把晶体“咔嚓”切开，表面那层原子的配位数立马就掉了，原本该成键的电子现在悬在那，能量自然就比待在内部的时候高了。

表面能（γ），说白了，就是产生这个新表面所付出的“额外能量代价”。它通常用 J/m² 或者 eV/Ų 来表示。这个代价的大小，由三个因素共同决定：断开了多少键、这些键有多强、以及表面原子为了降低能量会怎么“重新排座位”（弛豫和重构）。

比如在面心立方（fcc）金属里，（111）面原子排得最密，断的键少，表面能就低；（100）和（110）面原子排得稀，断的键多，表面能就高。换到氧化物上，断的不仅是离子键，还有共价键成分，断键后电荷还得重新分配，情况就更复杂了。

二、DFT里怎么算表面能？

用密度泛函理论（DFT）算表面能，思路其实不复杂，本质上是个“减法”问题。我们构造一个slab模型（也就是一个周期性重复的“平板”），它有两个表面，能量是E_slab。再算一个体相晶胞的能量E_bulk，作为没表面的参考。然后做个减法，除以表面积，就得到了单位面积的表面能。

对于上下两个表面等价的slab，公式特别清爽：

γ = (E_slab − N·E_bulk) / 2A

这里面，N是slab里相当于体相结构单元的个数，A是单面的面积，分母上的2就是上下两个等同的表面。

这里有几个关键点得注意：

能量参考要一致：算slab和算bulk时，用的赝势、泛函、截断能、k点这些设置必须一模一样，不然减出来的就是“糊涂账”。

slab要够厚：得保证slab最中间那层原子的行为跟体相里一样，不然表面效应会穿透整个slab，能量就漂了。

真空层要够宽：得把上下两个周期性镜像隔开，让它们别互相“感应”。

别忘了弛豫：刚切出来的理想表面（未弛豫）能量很高，优化原子坐标后（弛豫表面），原子会重新排布来降低能量，这个能量才是我们通常讨论的γ。

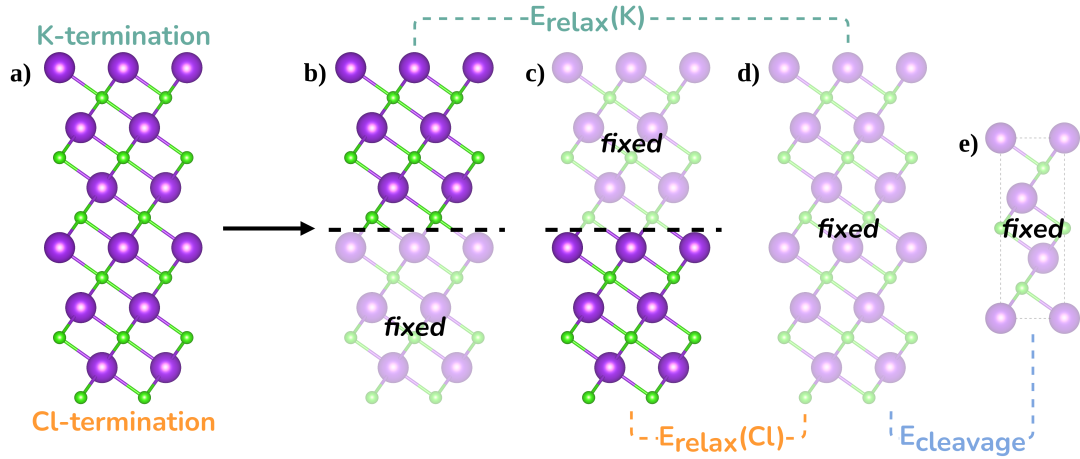

如果是极性表面或者上下表面终止不同，情况会复杂些，公式里还得加上化学势（μ）项，并且要考虑偶极修正。比如KCl的(111)面，K终止和Cl终止的能量差很多，不能简单平均。

三、不同晶面、终止和厚度，为啥γ不一样？

这就是表面能的“灵魂”所在了——它是非常“挑剔”的。

看晶面：密排面（断键少）γ低，开放面（断键多）γ高。

看终止：对多组分材料，同一Miller指数（比如(001)面），金属终止、氧终止或者混合终止，γ能差出老远。

看厚度：slab太薄时，表面能会随厚度剧烈变化。只有厚度增加到一定程度，中间层恢复体相环境，γ才会收敛到一个稳定值。计算不同厚度的γ，也是检查计算可靠性的重要一步。

所以，报告一个表面能，必须说清楚材料、晶面、终止方式、计算方法（泛函、厚度等），否则数值没有比较的意义。不同文献里的γ值，优先看相对顺序，别死磕绝对值。

四、表面能能帮我们回答什么科学问题？

表面能最主要的用处，是在热力学层面帮我们回答三类问题：

哪个晶面容易露出来？ γ越低，这个面就越稳定，在材料表面出现的可能性就越大。

晶体颗粒长啥样？ 著名的Wulff（乌尔夫）构型就是回答这个问题的。它把各晶面的γ值转化为该晶面到颗粒中心的“距离”，γ越小的面，外露面积就越大。颗粒的最终形状，就是这些晶面“竞争”的结果。而且，如果几个低能面的γ值很接近，计算结果稍微差一点，预测的形貌就可能大变样，这也提醒我们要注意计算的精度。

纳米颗粒多大时，能用slab模型？ 当颗粒特别小的时候，棱边和角点上的原子占比很大，这些位置的“表面能”和大的平整面（slab模型）不一样。通常当颗粒尺寸长大到10 Å以上时，电子有限尺寸效应才明显减弱，slab模型才更适用。

五、几个容易混淆的事儿

最后，咱们把几个常搞混的概念理一理：

表面能（γ）：描述的是清洁、未吸附的理想表面形成的代价，是热力学基准。

吸附能：描述的是H、O、CO等分子在表面上“落脚”稳不稳，是另一回事。

界面能：描述的是两种不同材料（比如A和B）贴合在一起时的能量代价。

另外，高通量计算里有时会用断键数这类简单指标来快速筛选低能面，这在一些体系（如CoSi₂）里效果不错，但在轨道杂化复杂的体系（如TiAl）里可能就失灵了，最终还是得靠DFT来算。

总结一下：表面能是连接微观原子排布与宏观晶体形貌的关键热力学参数。用好它，关键是把“谁（材料、晶面、终止）、怎么算（方法、厚度）、和谁比（相同基准）”这三件事交代清楚。这样，表面能就不只是一个数值，而是我们理解和设计材料表面的得力工具。
