“FIB到底能做啥”？别急。今天咱们就把FIB的系统原理和7大核心应用一次讲透，看完你就能搞懂它为什么是微观加工领域的“瑞士军刀”。

一、FIB系统长啥样？核心部件拆解

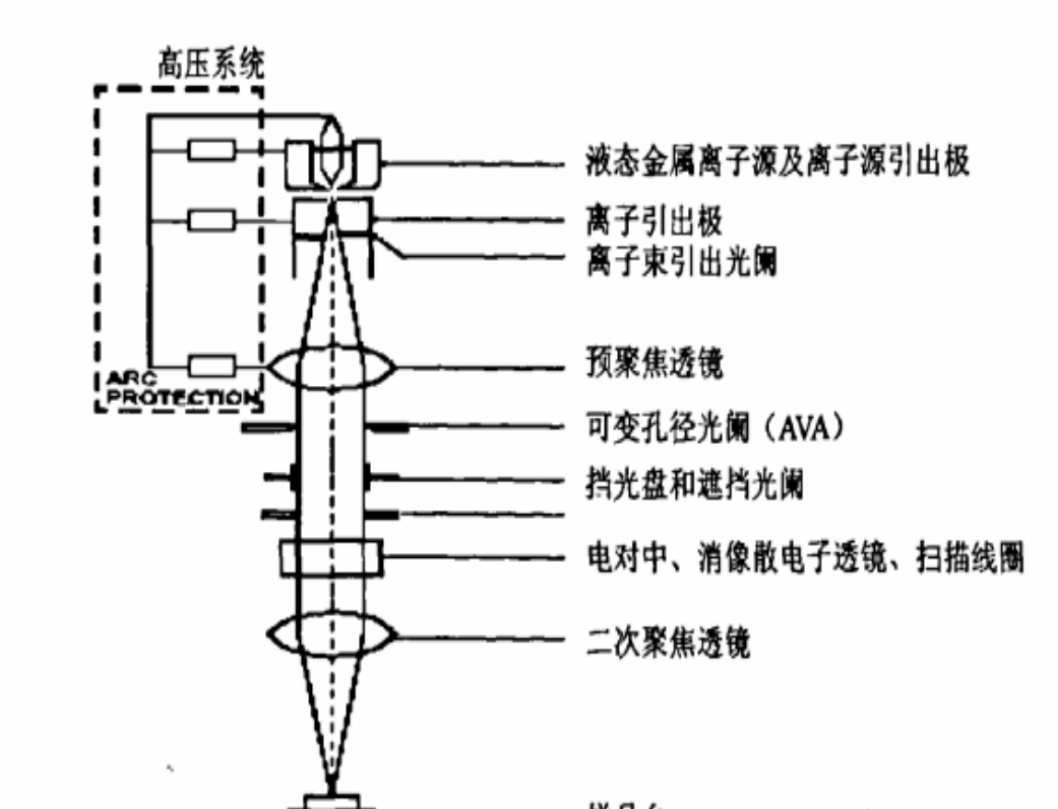

简单说，FIB系统 = 离子源 + 离子光学柱 + 扫描系统 + 信号探测器 + 样品台这五大部分。最核心的“心脏”是顶部的液态金属离子源（常用镓Ga），它在外加电场作用下形成一个极细的尖端，导出离子束。

离子束从离子源出来后，会经过静电透镜聚焦、可变孔径光阑调节束流大小，再通过扫描线圈偏转，最终精准轰击样品表面。整个过程就像用一束“纳米级刻刀”，通过离子溅射（把表面原子撞飞）来实现材料的去除、沉积或注入。

这台设备工作时，离子束的束斑直径能小到7纳米，尖端电流密度约10⁻⁴ A/cm²——你就知道它有多“精”了。

二、双束系统：电子束+离子束“组队干活”

现在实验室里更常用的是双束聚焦离子束系统（Dual-beam），说白了就是把FIB和SEM（扫描电镜）集成到一起。电子束和离子束通常呈一定角度安装（也有竖直安装的），两者在样品表面的交点叫共心高度位置。

使用时，把样品放在这个共心高度位置，既能用电子束实时成像监控，又能用离子束进行加工。通过样品台的倾转，还可以让样品表面分别垂直于电子束或离子束，实现“边看边切，切完再看”。

三、FIB能干啥？7大应用场景一次说清

① 半导体薄膜材料
这类样品通常是平整衬底上的多层膜（每层几纳米到几百纳米），多数为不同材料叠加。FIB制样时可选位置多，没有太强的局限。

② 半导体器件材料
和薄膜不同，这类样品表面有图形结构（比如已经做好的电路或器件），制样范围必须精准定位到特定区域，很考验操作水平。

③ 金属材料
包括平整表面样品和不规则断口。减薄区域通常需要大面积处理，要求制样均匀。

④ 电池材料（粉末状）
多为球形颗粒，每个大颗粒又由许多小颗粒组成。特别提醒：电池材料原子序数较小，如果用Pt（铂）作保护层，在TEM下会很明显，所以建议改用C（碳）保护。

⑤ 二维材料（如石墨烯）
这类材料非常“娇气”，电子束的热效应就能把它打坏。制样前需要先蒸镀一层碳，或者提前镀上保护膜，否则一照就废。

⑥ 地质、陶瓷材料
导电性差、还可能有空洞。制样前必须先喷金处理，而且这类材料硬邦邦，制备时间会比其他的长不少。

⑦ 原位芯片
用原位芯片代替传统的铜网，把FIB提取出来的样品直接固定在芯片上，再进行减薄。这是目前比较前沿的制样方式。

四、截面分析：FIB的另一大“杀手锏”

除了制样，FIB还常用于截面分析。利用离子束的溅射刻蚀功能，可以在样品特定位置切出一个干净截面，然后用SEM观察截面形貌，或者用EDS（能谱仪）分析截面上的元素分布。

这招在芯片失效分析、LED结构解析中特别常用——哪里有问题，就在哪里切一刀，看内部结构有没有缺陷、成分有没有异常。

总结一句话：FIB不是一台“傻瓜机”，它需要根据样品类型（薄膜、器件、金属、粉末、二维材料、地质陶瓷、原位芯片）选择不同的制样策略。搞清楚你的样品属于哪一类，才能用好这把“纳米刻刀”。
