做界面计算的小伙伴，大概没少跟“电子转移”这个词打交道。异质结构、表面吸附、缺陷态，文章里动不动就要讨论电子在界面处怎么“搬家”。可这“转移”到底怎么从计算里看出来？看差分电荷密度图、Bader电荷还是态密度？今儿咱们把这事儿从头捋一捋。

一、界面电子转移，分析的到底是什么？

首先得明确一点：界面电子转移不是一个可以直接“算出来”的物理量。第一性原理计算直接给的是电子密度、能级、总能量这些原始结果。所谓的“转移”，本质上是个差值问题——把界面形成后的电子分布，跟某个参考态去做减法。参考态一变，转移的电荷数、方向、甚至图谱的样子都可能跟着变。

常见的参考态有这几类：

物理接触前后：比如把孤立的A层和B层，与它们组成的AB异质结做比较。

吸附前后：清洁表面 vs 吸附了分子的表面。

缺陷带电态变化：比如中性缺陷 vs 带电缺陷。

所以，分析的第一步，不是盯着图看，而是先问自己：我的参考态是什么？ 这个基准定不下来，后面所有分析都是空中楼阁。

二、能带对齐和态密度，告诉我们什么？

电子为什么会在界面处转移？驱动力来自能量。当界面两侧的材料接触后，它们的能级会重新对齐。如果一侧缺陷态的能级，比另一侧材料（比如石墨烯）的费米能级还高，那电子从缺陷“流”向石墨烯在能量上就更划算。

以h-BN/石墨烯异质结里的缺陷为例：

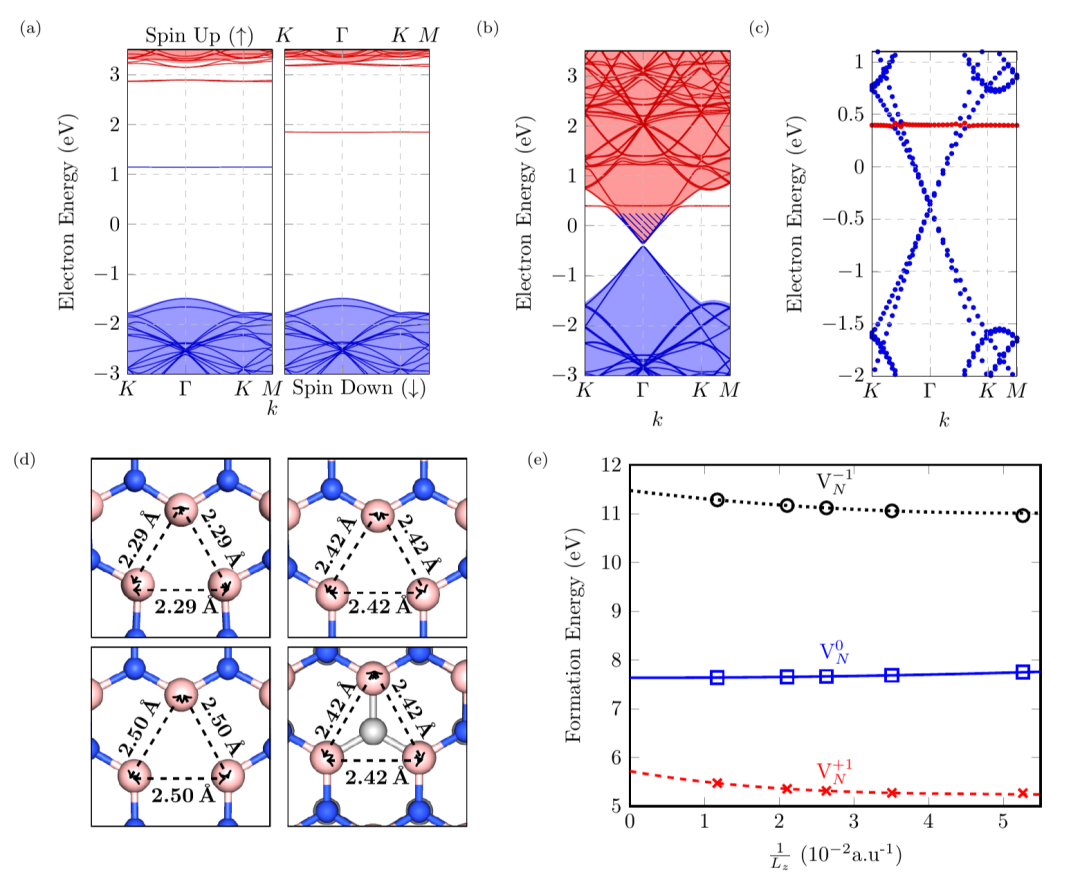

氮空位（VN）：它的缺陷态在石墨烯狄拉克点之上，电子倾向于从VN态转移到石墨烯，使石墨烯载流子增加。

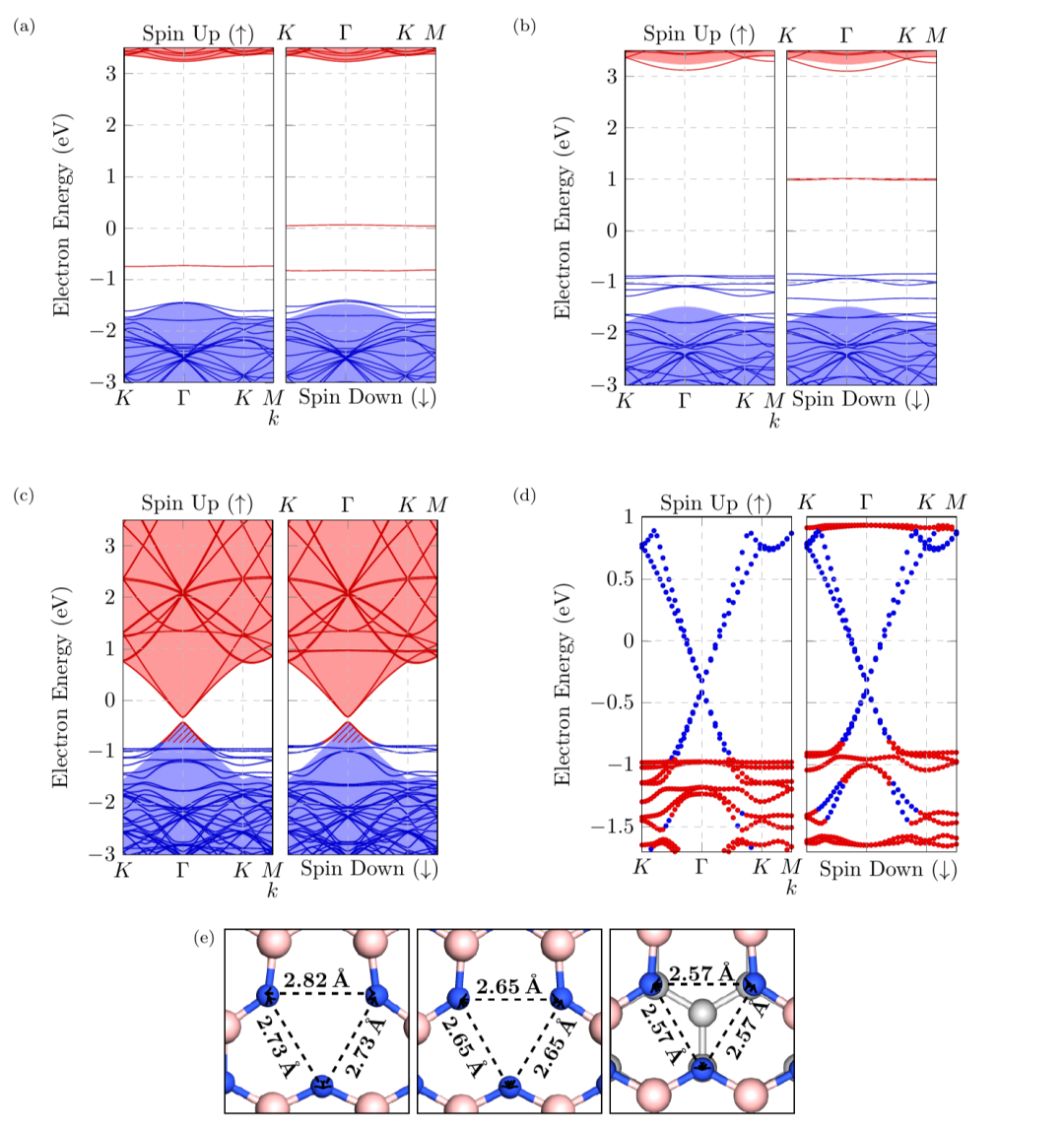

硼空位（VB）：情况正好相反，它像个“受主”，会从石墨烯“拉”电子过来填充自己的空位。

这里的关键是，不能只看费米能级这一个点。你得看：

缺陷能级到底在哪儿（相对于真空能级或功函数）。

另一侧在费米能级附近有没有可填充或可抽走的态（态密度高不高）。

缺陷态本身是局域在界面哪一侧的（通过轨道投影或层投影来判断）。

只有把这些能量和态的信息都摆出来，才能说清楚“谁给了谁电子”以及“为什么给”。

三、差分电荷密度、Bader电荷、DOS积分，各有什么用处？

这是分析界面电荷转移最核心的“三件套”，但它们分工不同，千万别混为一谈。

1. 差分电荷密度（Δρ = ρ_interface − ρ_A − ρ_B）
它负责“看图说话”，回答的是“电子密度在空间哪里重新分布了”。
通过三维等值面图（红蓝区域）或沿界面法向的平面平均曲线，你可以直观地看到电子在界面处是“堆积”了（得电子）还是“耗尽”了（失电子）。但它不自动告诉你某个原子具体得到了多少电子，而且等值面阈值选得不一样，图的样子也会有变化。

2. Bader、Hirshfeld等原子电荷分析方法
它负责“定量”，回答的是“某个原子、某层或某个片段大概得到了或失去了多少个电子”。
它把连续的电子密度按一定规则“切分”给各个原子。这个数值对于同一套计算设置下的相对变化是很有参考价值的。但要注意，不同分区方法（如Bader和Hirshfeld）给出的绝对值可能不同。所以，报告结果时要说“在我们采用的Bader分析下，转移了约X个电子”，而不要把它直接等同于真实的“氧化数”。

3. 态密度（DOS）积分
它负责“查账”，回答的是“费米能级附近有多少电子态被占据或清空了”。
对于二维材料（如石墨烯）中高度离域的π电子，用空间上的“切面”去分它很容易出错（因为电子云到处跑）。这时候，通过对比界面和孤立态在能量窗口内的DOS积分，能更准确地知道有多少电子参与了转移（图6）。

简单总结：差分图看位置，Bader电荷看数量，DOS积分看能量来源。好的分析会把三者串联起来，互相印证。

四、模型和缺陷，是怎么影响判断的？

最后，别忘了你用的计算模型本身就限定着结论的适用范围。

缺陷类型：同样是在h-BN/石墨烯里，氮空位（VN）和硼空位（VB）的电子转移方向完全相反（图7）。所以，结论必须跟特定的缺陷构型绑定。

超胞尺寸：缺陷浓度高的时候（小超胞），缺陷之间的周期性镜像会互相影响，可能改变转移的电荷量和局域磁矩（图8）。只有把超胞扩大到电荷转移量收敛时，结论才更接近真实稀缺陷的情况。

一句话，分析界面电子转移，不能只看一张图、一个数。得把“谁和谁比（参考态）”、“为什么转移（能级）”、“转移了多少、转移到哪（差分+Bader/DOS）”以及“在什么模型下（缺陷、尺寸）”这四件事都说清楚。 下次再看到文章里的转移分析，不妨就用这四把尺子去量一量，思路会清晰很多。
