做材料表征的朋友，一定听说过EBSD的大名。但真要问一句“EBSD到底是怎么工作的？输出的那些图怎么看？”可能不少人就卡壳了。

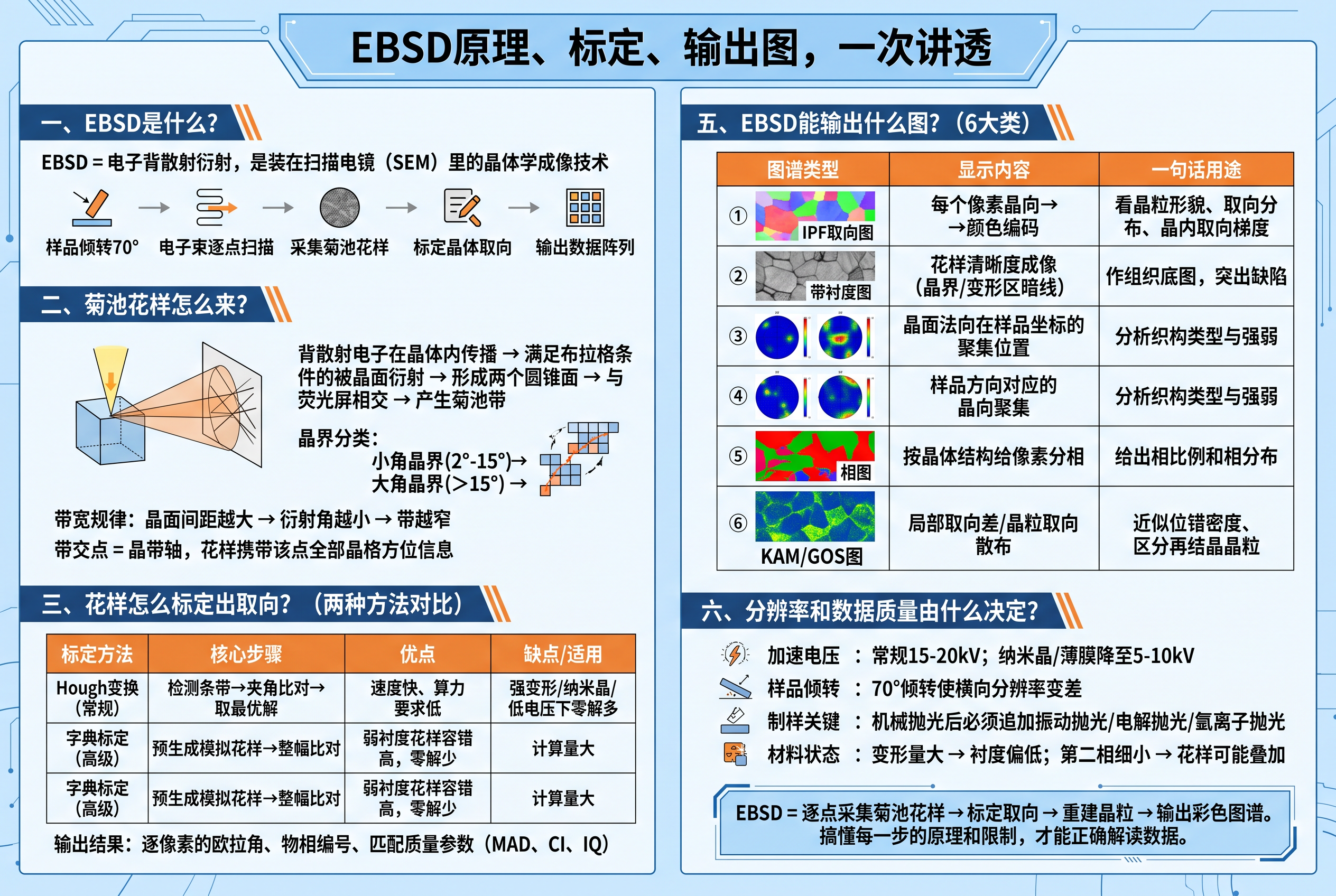

一、EBSD是什么？

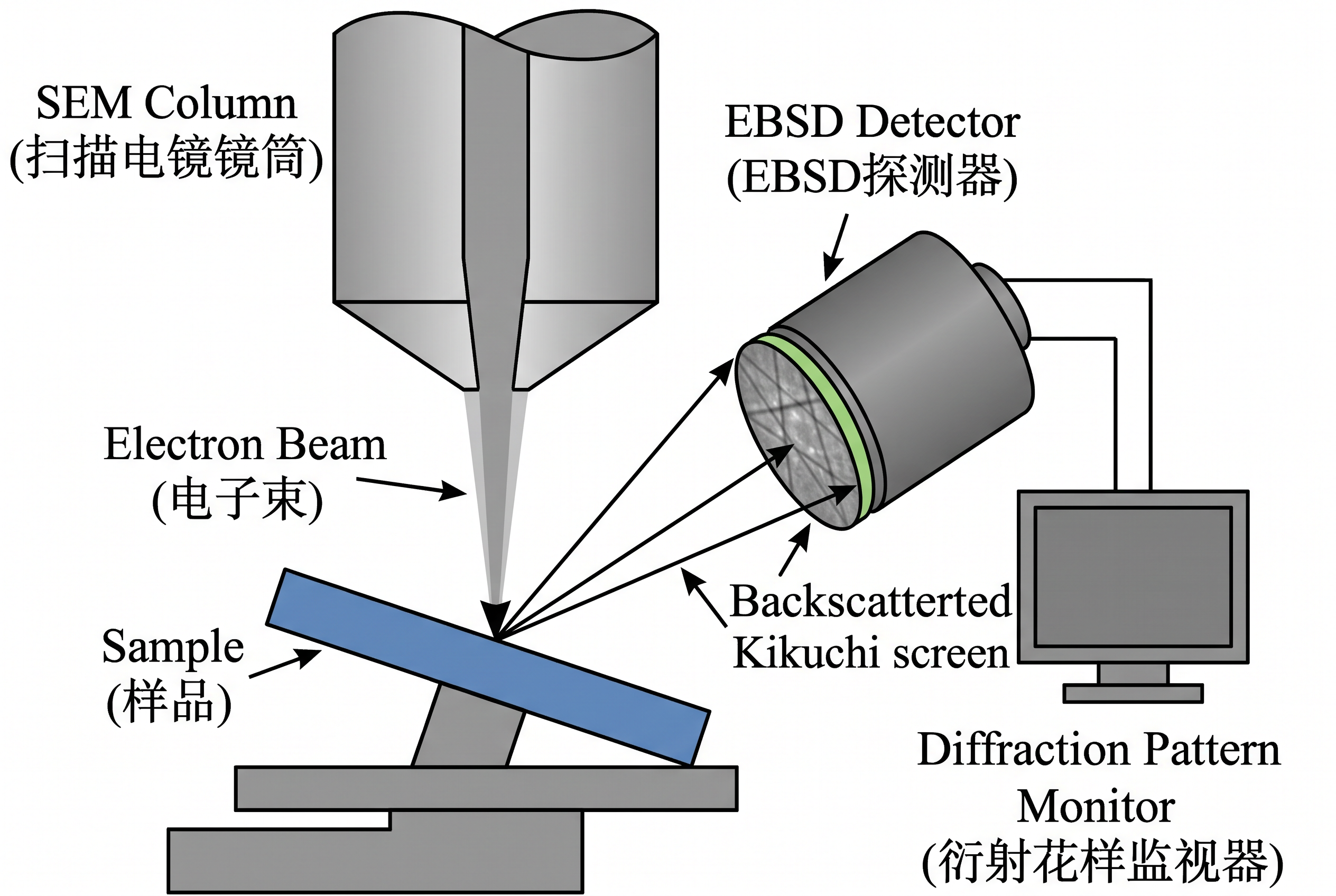

EBSD是装在扫描电镜（SEM）里的一种晶体学成像技术。测试时，样品要倾转约70°，聚焦电子束逐点照射在抛光后的晶体表面。

一部分电子在浅表晶格上发生衍射，离开样品后被荧光屏和相机记录，形成一幅菊池花样。软件把花样转成晶体取向，逐点扫描后，整个视场就变成了一个取向数据阵列。

二、菊池花样是怎么来的？

菊池花样的每一条亮带，对应一组晶面。背散射电子在晶体内部朝各个方向传播，满足布拉格条件的那部分电子，会被晶面衍射成两个圆锥面。圆锥面与荧光屏相交，就留下一条边缘平行的菊池带。带的中线对应晶面的迹线，晶面间距越大，衍射角越小，带就越窄。

带与带的交点对应晶带轴，带间夹角复制了晶面之间的夹角。一幅清晰的菊池花样，携带着该点晶格的全部方位信息——晶体每转过一个小角，整幅花样也随之偏转相同的幅度。

采集时，电子束按设定的步长在样品表面扫出一张网格，每个网格点都存下一幅花样。EBSD的原始数据，就是一个花样阵列。

三、一张菊池花样，怎样标定出晶体取向？

① Hough变换找条带
标定从图像处理开始：扣除背景、增强条带衬度，再用Hough变换把花样里的直线条带变成参数空间里的“峰”。峰的坐标给出每条带的位置和倾斜方位，一幅花样常取8-12条最强的带参与后续计算。

软件把检测出的条带夹角组合，与候选物相的晶面夹角表比对，挑出能解释全部条带的晶体方位，写成三个欧拉角存进该像素。单点标定在毫秒量级完成，一次扫描能处理上百万个像素。

② 匹配质量参数
每个标定结果都附带匹配质量参数：
* MAD：实测条带与理论条带的平均角偏差，数值越小匹配越好。
* CI：最优解与次优解的得分差距，用来区分可信像素和存疑像素。
* IQ：花样清晰度参数，记录条带衬度本身。

③ 更高级的玩法：字典标定
另一类算法跳过条带检测，叫字典标定。它用动力学衍射理论，按取向网格预生成几十万幅模拟花样，然后把实验花样与字典逐一比对，取相似度最高的取向。整幅比对保留了条带强度和精细衬度，对弱衬度花样的容错更高。

两种路线对比：Hough标定速度快、算力要求低，是商用系统的默认方案；字典标定计算量大，但在强变形区、纳米晶和低加速电压条件下零解少得多。两条路线输出同一种结果：逐像素的欧拉角、物相编号和匹配质量参数。

四、EBSD如何把逐点取向重建成晶粒和晶界？

① 取向阈值重建晶粒
扫描结束后，软件按取向差阈值重建晶粒：相邻像素的取向差小于阈值时归入同一晶粒，超过阈值的位置记为晶界线。常用阈值为10°或15°。阈值放宽后，一部分亚晶并入原晶粒，晶粒计数随之下降。

② 数据清理
重建之前还有一步数据清理：花样太糊、条带太少的像素标定失败，成为零解点；孤立的误标点按近邻的多数取向替换，小于设定像素数的碎块按噪声移除。清理规则会改动晶粒轮廓，原始阵列和清理后阵列常按两份文件保存。

零解密集的位置有清楚的物理来源：晶界两侧花样相互叠加、强变形区衬度退化、纳米晶区的衍射体积跨过多个晶粒。同一批花样换用字典标定后，黑色零解区常能恢复出连续组织。

③ 晶界线与晶粒统计
晶界线按取向差角分类：
* 2°到15°：记为小角晶界，多与位错墙和亚结构对应。
* 15°以上：记为大角晶界。
* 满足特定取向关系的界面单独标色，如立方金属中绕<111>轴转60°的Σ3孪晶界出现频率最高。

晶粒尺寸用等效圆直径统计，平均尺寸、晶粒数量和晶界角分布由同一批欧拉角数据给出。步长限定可分辨的最小晶粒，最小晶粒直径一般要覆盖8-10个像素。步长偏粗时，细晶被漏计，平均晶粒尺寸系统偏大。

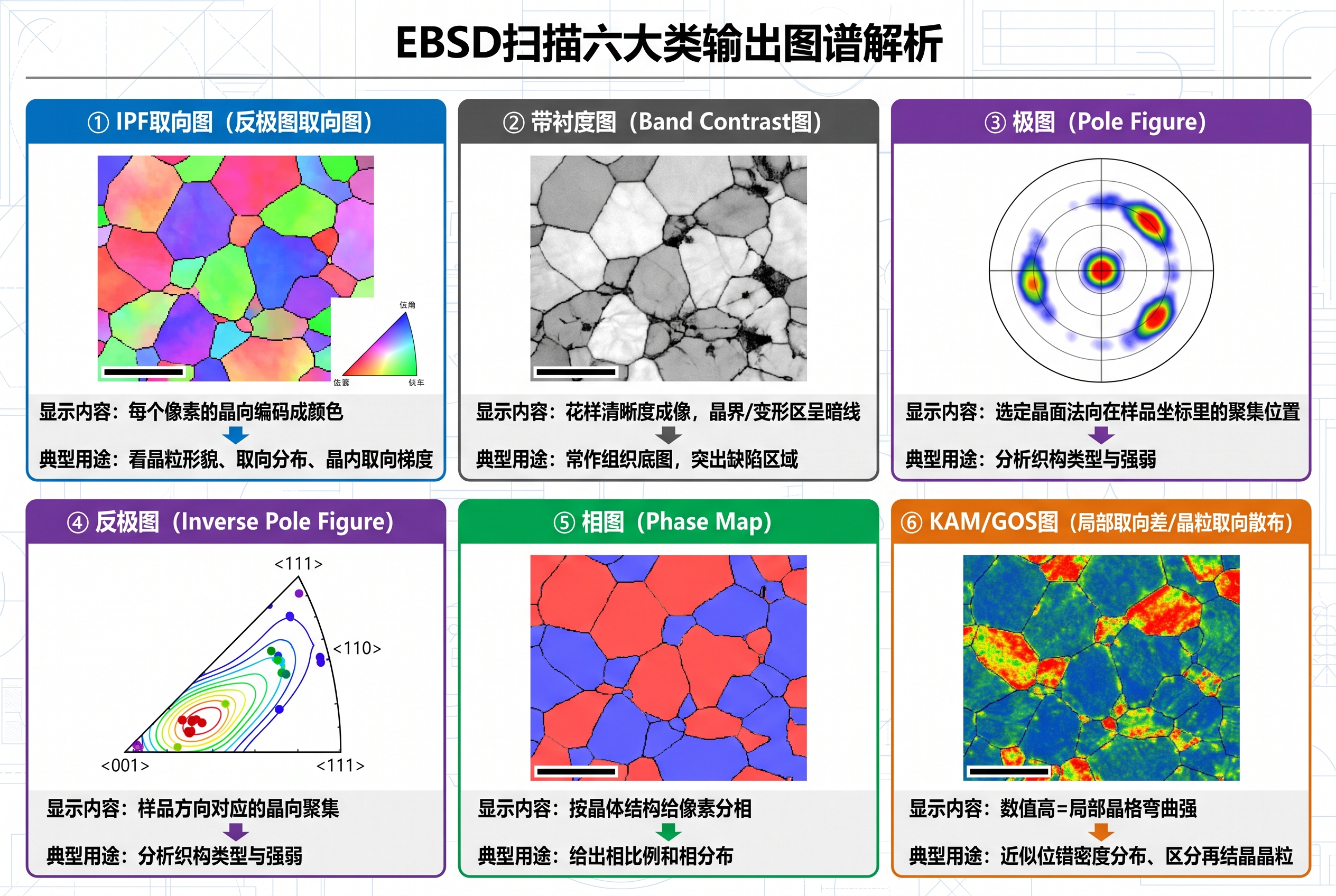

五、EBSD扫描能输出什么图？

六、EBSD的空间分辨率和数据质量由什么决定？

① 采样体积限定分辨率
参与成像的背散射电子只来自表面几十纳米深度。70°倾转把束斑在样品表面拉长约三倍，沿倾斜方向的分辨率会差于横向。

横向分辨率由相互作用体积限定：加速电压降低、样品平均原子序数增大，作用体积收缩，可分辨的组织尺度变小。常规采集用15-20kV，分析纳米晶或薄膜时降到5-10kV，但花样衬度会变弱，单点曝光时间加长。

② 制样决定花样质量
机械抛光残留的变形损伤层会让菊池带模糊甚至消失。常规制样在机械抛光后，需要追加振动抛光、电解抛光或氩离子抛光，把损伤层减薄到几十纳米以内。不导电样品要镀碳或改用低真空模式压制荷电。

花样质量还随材料状态起伏：变形量大的区域衬度天然偏低；第二相细小时，单点衍射体积会覆盖两相，花样出现叠加。

EBSD不是“拍一张照”就完事，而是一套从花样采集→标定取向→重建晶粒→输出图谱的完整链条。搞懂每一步的原理和限制，才能正确解读那些彩色的取向图，避免被数据“带偏”。
