论文里动不动就说“通过掺杂，性能得到了提升”。可掺杂到底在材料里“动”了什么手脚？是结构变了？还是电子状态不一样了？这问题要是没捋清楚，那“性能提升”就成了笔糊涂账。

一、掺杂，从哪开始“动手”的？

所谓掺杂，就是把少量“外来”原子请进主体晶格，要么替掉某个原位原子，要么塞进原子间的缝隙里。因为外来原子和被替换的原子在半径、价态、电负性上总有那么点儿不一样，所以它一进来，就会引发一连串的连锁反应。

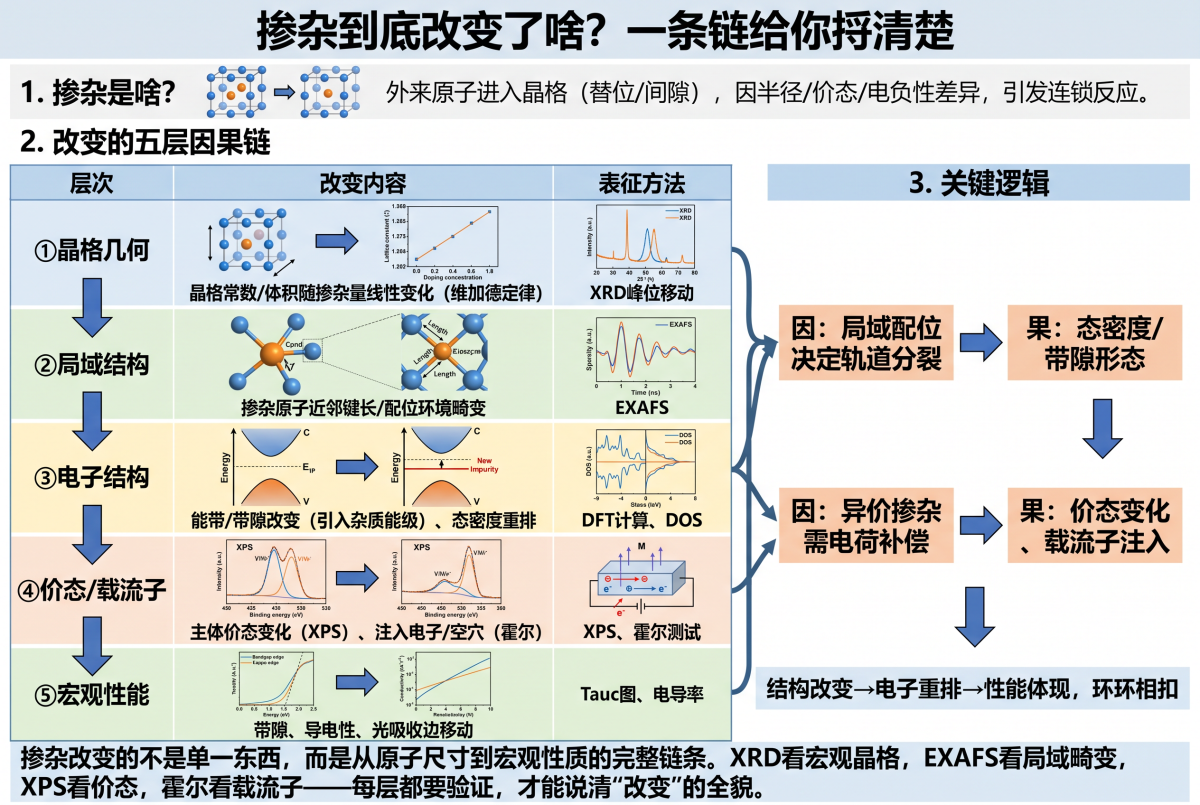

这一串反应，按尺度从大到小，可以分成环环相扣的五步：

晶格几何（晶胞变大还是变小）

局域结构（掺杂原子周围的键长、配位环境）

电子结构（能带、态密度怎么变）

价态与载流子（原子上的电荷和自由电子/空穴）

宏观性质（最终体现在带隙、导电性和光吸收上）

这五步就是一条完整的因果链：谁（掺杂元素）→ 怎么进去的（结构）→ 改变了什么环境（电子态）→ 带来了什么后果（性能）。下面咱们就一层层剥开看。

二、第一层：晶格几何和局域结构，先“动筋骨”

掺杂最先影响的是看得见摸得着的结构，这又分两个层面：

宏观上：晶格常数变了

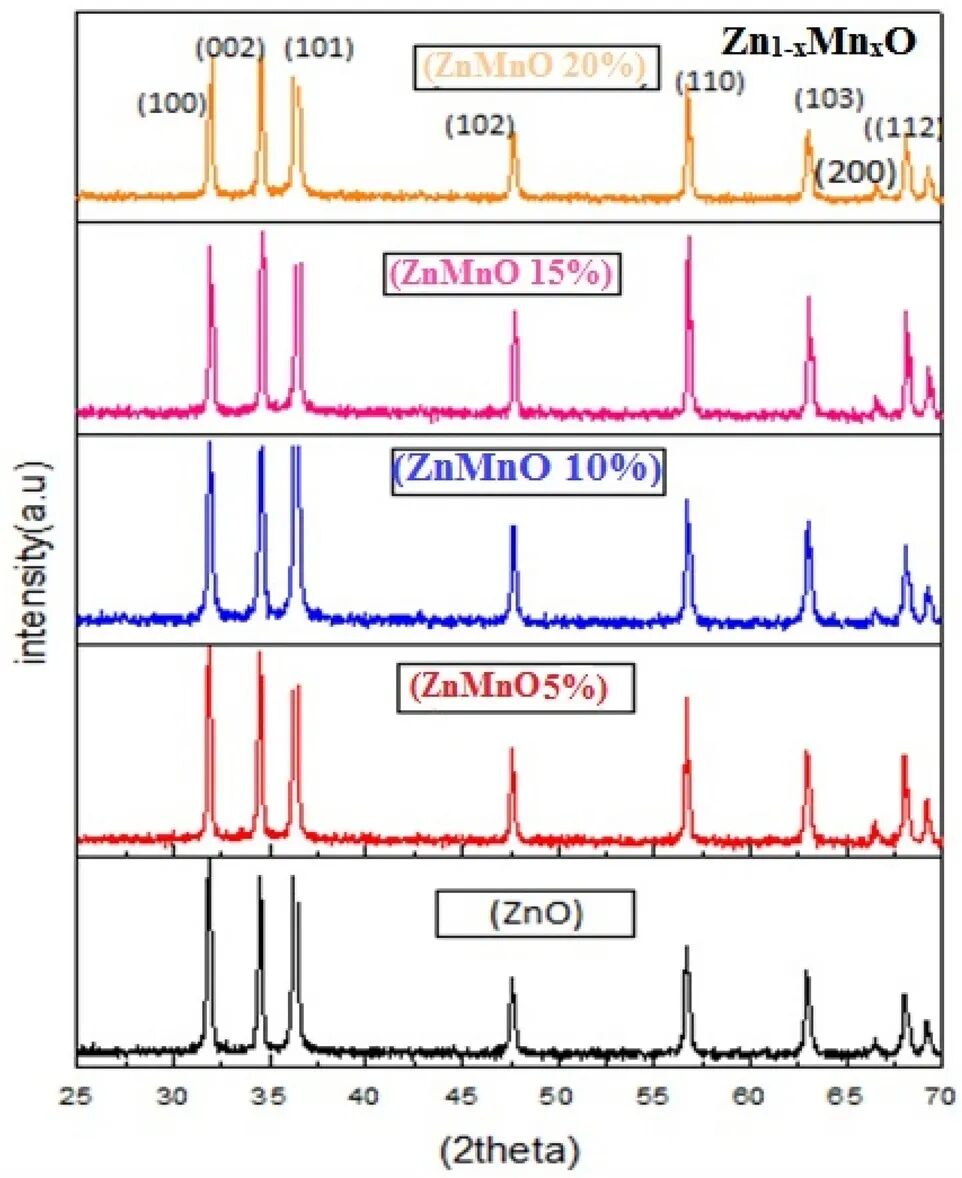

替位离子如果比主体离子大，晶格就会膨胀（晶格常数变大）；反之则收缩。这种变化通常随掺杂量增加而近似线性变化，遵循维加德定律。

局域上：掺杂原子周围的“小环境”变了
平均晶格之外，掺杂原子还会把近邻的原子往自己身边拉近或推远，造成只有它附近的局域畸变。这就像在一张平整的床单下塞了个小石子，床单整体看着还是平的，但石子周围会鼓起一个包。

结构改变是一切后续变化的物理基础——外来原子只有确实进了晶格、占了位，才有资格去影响电子。

三、第二层：电子结构，能带和态密度被“重写”

结构一变，电子待的环境就变了，接下来就是电子结构的重排。

能带结构和带隙：外来原子的轨道能量与主体不同，会在原来的能带之间插入新的杂质能级，或者把原来的导带底、价带顶“推”得互相靠近。最直接的结果就是带隙改变。

态密度（DOS）和轨道贡献：态密度图能清楚看到，掺杂原子的轨道在哪个能量区间贡献了新的峰。而且，掺杂原子周围的配位环境不同，会导致其轨道分裂方式不同，最终态密度的形状和带隙也截然不同。

四、第三层：价态和载流子，电荷开始“搬家”

如果掺杂原子和主体原子的价态不同（即异价掺杂），为了保持电荷平衡，材料内部就得“找补”一下。

价态改变：比如用低价离子替换高价离子，为了中和多余的正电荷，邻近的主体离子可能被迫升高价态，或者产生带正电的氧空位。

载流子注入：更直接的影响是，异价掺杂会像“注射器”一样，向材料注入自由电子（n型掺杂）或空穴（p型掺杂），从而大幅改变载流子浓度和导电类型。比如氟（F）掺入镁锌氧（MgZnO），作为施主，它会显著提高电子浓度、降低电阻率（图7）。这一步，把电子结构和宏观电学性能直接挂上了钩。

五、最终体现：宏观性能的“水到渠成”

前面所有微观层面的改变，最终都会汇聚到我们能测到的宏观性质上，最常见的就是光吸收。带隙一变，材料吸收光的“胃口”就变了——带隙缩小，吸收边就会向可见光区（长波方向）移动。

通过Tauc图，可以把光吸收数据换算成光学带隙。锰掺杂氧化锌的实验中，随着锰含量增加，光学带隙从约3.3 eV平滑地降到约2.75 eV（图8），这个趋势和前面能带计算的结果完全吻合。至此，从原子进来到性能变化，整条因果链形成了一个完美的闭环。

分析掺杂，别只盯着“性能提升了”这个最终结果。沿着 “掺杂元素 → 晶格/局域结构 → 能带/态密度 → 价态/载流子 → 宏观性能” 这条链，一层层去确认每一步“改变了什么”，你就能真正看懂，掺杂这只“手”，到底在材料里弹奏了一首怎样的交响曲。
