做 DFT 催化、吸附模拟的小伙伴，写论文最头疼的莫过于吸附机理分析。构型、吸附能、PDOS 全套图都跑完，落笔只会一句 “分子稳定吸附于材料表面”，审稿人一眼就会批注：机理分析浅显，缺少微观电子层面佐证。

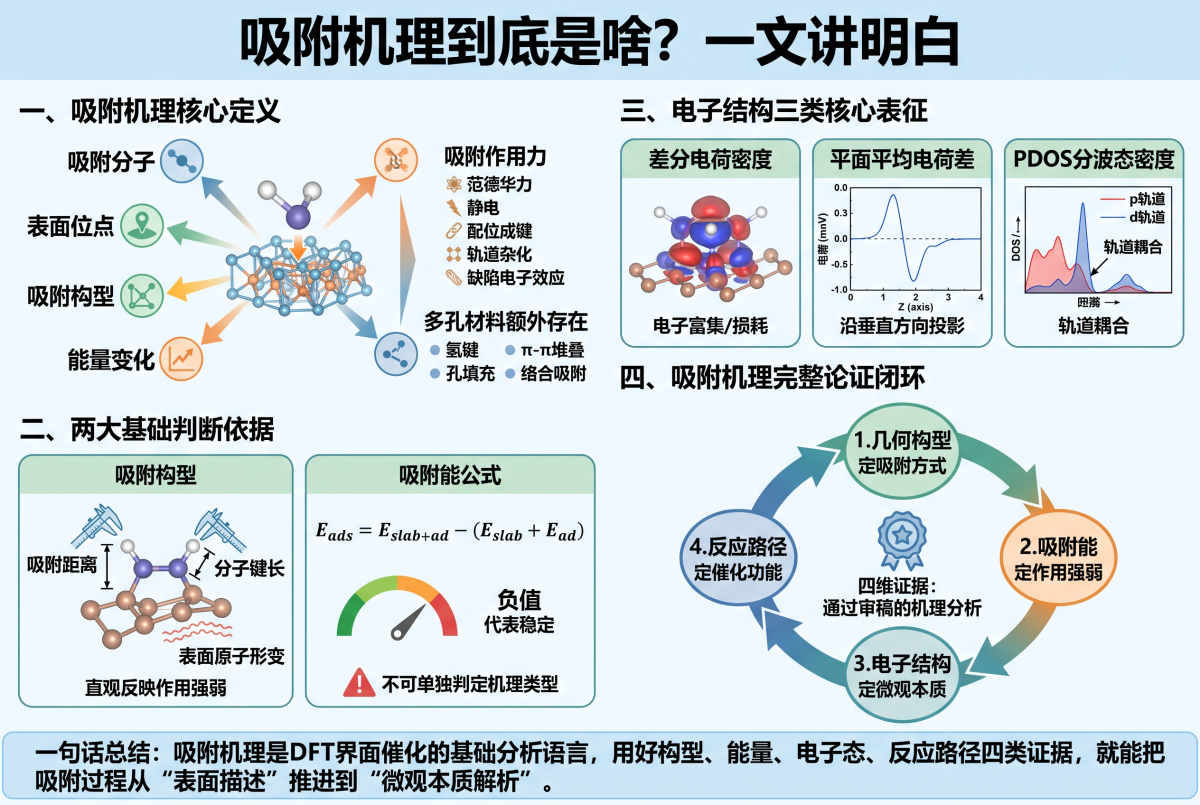

一、吸附机理到底在讲什么？

很多新手误以为吸附机理只是描述分子贴在固体表面的画面，本质完全不是。在第一性原理计算体系里，吸附机理是一套完整的微观对应关系：吸附分子、表面活性位点、平衡吸附构型、界面能量变化、电子密度重排布，以及吸附态向中间体、产物转化的能量路径，四者环环相扣。

简单概括，写机理只需要回答四个核心问题：分子吸附在什么位点、以何种姿态吸附、依靠哪种作用力稳定、吸附后如何调控催化反应。

我们开展 DFT 吸附计算时，会固定拆分五类建模单元：洁净无吸附物的基底表面、孤立气相分子、几何优化收敛后的吸附结构、吸附前后电子结构差值、基元反应能量演化曲线。

区分吸附作用类型的核心，不是粗暴贴上物理 / 化学吸附标签，而是锁定维系吸附态的主导相互作用。常见作用力包含范德华色散作用、静电吸引、金属配位成键、轨道杂化耦合、表面缺陷局域电子效应；电催化体系还要额外计入溶剂化与界面电场影响。多孔材料体系中，氢键、π-π 堆叠、孔道填充、金属位点络合吸附均为主流吸附形式

这里有个关键结论：吸附机理不存在通用模板，完全由吸附分子与基底晶面共同决定。

以 CO₂为例，惰性材料表面仅发生弱物理吸附，分子线性结构基本不变；一旦吸附于缺陷、金属活性中心，分子发生弯折，形成强配位吸附。O₂吸附行为更丰富，可完整分子吸附，也能转化为超氧、过氧基团，甚至直接解离为氧原子。 现实绝大多数吸附体系介于物理、化学吸附中间，同时存在静电与局部成键贡献。仅依靠单一吸附能数值划分吸附类型，结论会非常片面。

二、吸附构型与吸附能：机理分析的基础热力学依据

1. 吸附构型：分子吸附姿态的几何证据

不少人把吸附构型图当成论文凑版面的配图，实则是整套机理分析的第一道硬核依据。材料暴露晶面、表面缺陷、顶位 / 桥位 / 空位、表面覆盖度，都会直接改变分子吸附摆放姿态。

同种分子端基朝向、键轴倾斜、平行贴附三种模式，对应的吸附能、分子内键长、电荷分布、轨道耦合特征全部存在差异。对比构型不能只筛选能量最低位点，吸附间距缩短、分子内化学键拉伸、表层原子拱起下沉、缺陷配位数改变，都是界面作用强弱的直观信号。

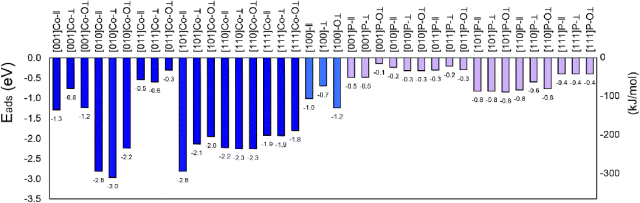

SO₂这类极性分子尤为明显，S、O 原子与基底 Co、P 原子的相对距离，直接改写局域电荷分布。做多组位点对照计算时，晶面、覆盖度、超胞尺寸必须统一，否则能量对比无参考意义，纯粹浪费机时。

2. 吸附能：定量表征吸附稳定程度

吸附能是 DFT 吸附计算最常用的热力学参数，通过吸附前后体系总能差值计算，公式如下：

Eads​=Eslab+ad​−(Eslab​+Ead​)

公式含义：Eslab+ad​为吸附平衡态总能量，Eslab​是洁净基底能量，Ead​为孤立吸附分子能量。

数值为负代表吸附态热力学更稳定，数值越负，界面相互作用越强。

 但这里必须避开高频误区：吸附能只能判断吸附稳不稳定，无法单独推导微观吸附机理。泛函、色散修正、真空层厚度、分子自旋态、覆盖度都会大幅改变吸附能数值。

 吸附强度是催化反应的双刃剑：吸附过强，中间体难以脱附，活性位点被毒化；吸附过弱，反应物无法充分极化活化，催化活性大幅下降

完整的机理分析需要结合整条反应路径综合判断：反应物捕获、中间体稳定、过渡态生成、产物脱附四个阶段，对吸附强度的需求完全不同。

三、电子结构分析：揭示吸附界面微观本质

几何构型、吸附能仅能反映宏观稳定特征，差分电荷密度、平面平均电荷差、PDOS 分波态密度，是解释界面作用根源、提升论文深度的核心工具。

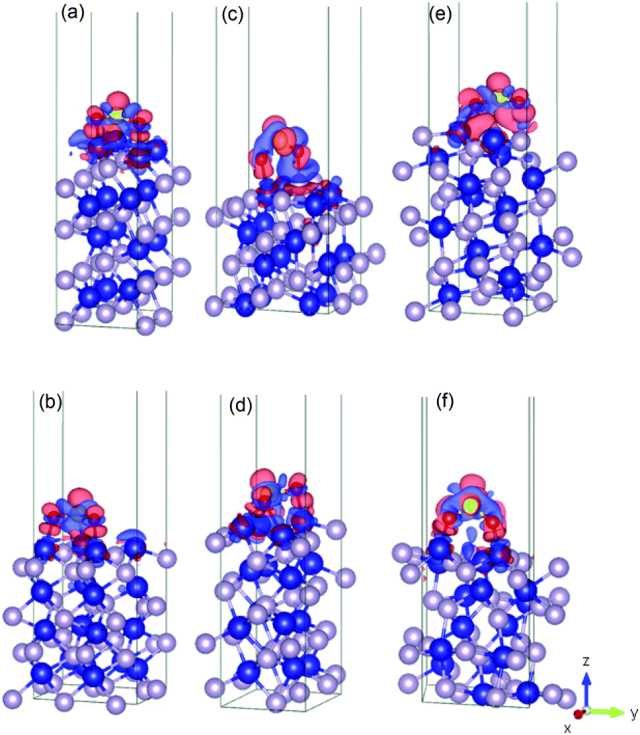

1. 差分电荷密度：可视化电子空间迁移

差分电荷密度用来直观展示吸附后电子富集、损耗区域，计算公式：

Δρ=ρslab+ad​−(ρslab​+ρad​)

看图判断逻辑简单清晰：电子富集区集中在分子与基底原子中间，代表存在强极化、配位成键；电荷重排区域远离界面，以范德华、静电弱相互作用为主

注意：等值面图仅能展示电荷迁移空间方向，精准电荷转移总量需要依靠 Bader、Hirshfeld 电子分区积分计算，不能仅凭图像主观下定论。

2. 平面电荷差 + PDOS：解析轨道耦合作用

平面平均电荷密度差将三维电荷变化投影至垂直表面方向，快速区分局域强界面作用与材料整体极化效应

PDOS 分波态密度从能量维度分析轨道相互作用。当吸附分子 p 轨道与过渡金属 d 轨道出现峰重叠、谱带展宽、杂化新峰，说明吸附不只是静电贴合，存在实质性轨道耦合。

避坑提醒：轨道峰重叠仅代表能级匹配，成键强弱需要结合分子键长、反键轨道占比、COHP 积分综合判定，单一维度分析极易出错。

四、吸附机理与催化反应路径结合分析

仅分析静态吸附结构、能量属于浅层论述，完整机理必须绑定催化反应坐标。吸附态是反应物活化、中间体转化、产物脱附的关键中转站。

对比吸附前后 TDOS、PDOS 变化，可识别电子态重构、轨道耦合强弱，直接关联分子内化学键断裂与新键生成。若吸附后分子关键键拉长、反键轨道占据提升，分子解离转化能垒显著降低；超强吸附会完全锁死表面活性电子态，阻断完整催化循环

实际工况下，温度、溶剂、电极电位、表面覆盖度都会改变吸附吉布斯自由能，甚至直接改变主导吸附机理。撰写论文时必须标注全部模型限定条件，保证结论可复现。
