做材料表征的实验人，大概率踩过这样的坑：只测一组 Raman 或一张 XRD 图谱，就直接判定样品缺陷多少，结果后续 TEM、XPS 数据完全对不上，结论直接翻车。

根源很简单：材料缺陷本身是复杂多维度的，单一表征手段只能捕捉局部信息，根本没法完整还原缺陷真实情况。

一、缺陷到底包含哪些类型？

缺陷从来不是单一形态：小到空位、间隙原子、位错、晶界、掺杂位点、低配位原子、非晶区域，大到表面吸附杂质、局部价态偏移，全都属于缺陷范畴。

不同表征设备，相当于不同倍率、不同观测维度的 “放大镜”，各自只能抓取缺陷某一层面信息： XRD观测整体平均晶格状态，TEM聚焦微观局部结构，XPS解析表层化学价态，EPR捕捉未成对电子信号，Raman反映化学键振动与无序程度。

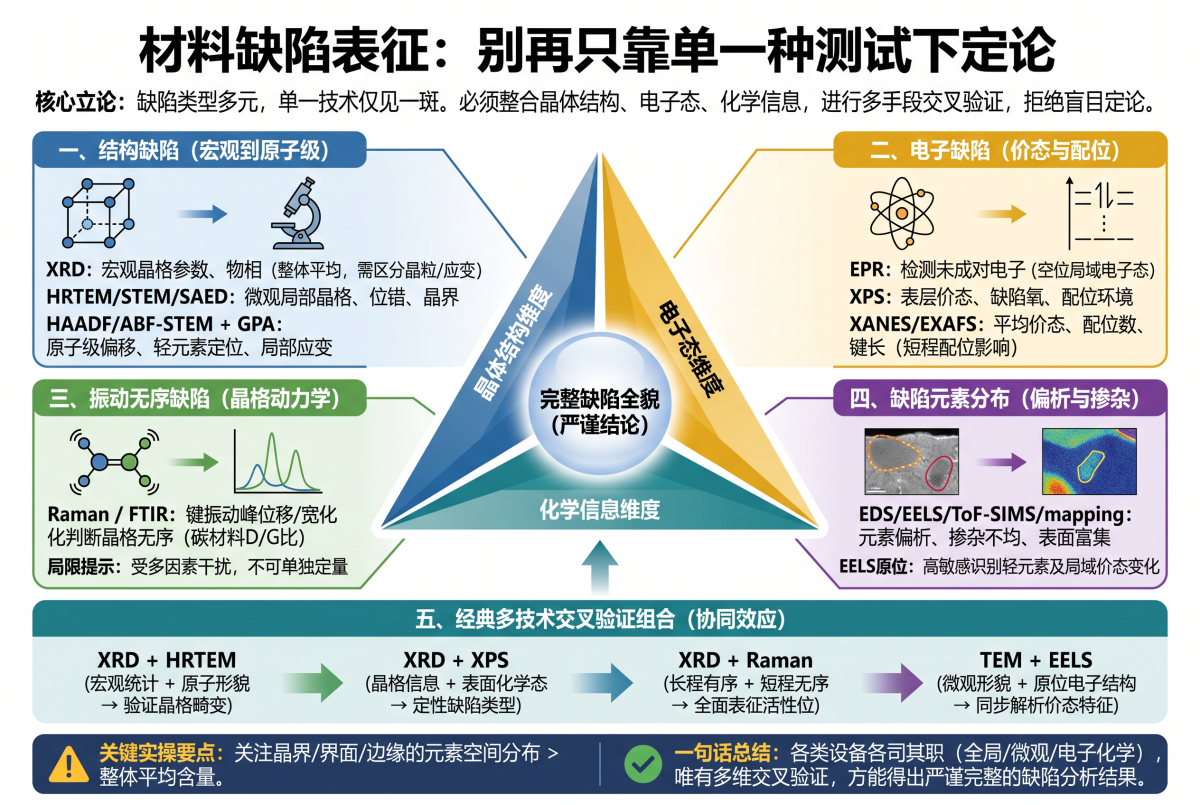

因此缺陷表征的核心逻辑，从来不是 “单测一张图谱就下结论”，而是把晶体结构、电子态、化学环境三类数据交叉印证，形成完整证据链。

二、各类缺陷该用什么手段观测？

结构缺陷观测方案

XRD主打宏观整体分析，可精准获取晶格参数、衍射峰偏移、峰宽变化、物相转变信息。 需要注意：衍射峰宽化成因分三种 —— 晶粒细化、内部微应变、缺陷密度升高，仅凭 XRD 无法区分，必须搭配其他表征拆分判定。

HRTEM、STEM、选区电子衍射 SAED适合微观局部观测，能直观拍到晶格条纹弯曲、位错、晶界、层错、表面非晶层、界面晶格畸变、局部有序度衰减等精细结构。

若要直达原子尺度解析缺陷：HAADF-STEM、ABF-STEM结合GPA 应变分析，可定量观测原子列偏移、轻元素占位、缺陷周边局部应变场、晶格畸变程度。

电子型缺陷观测方案

EPR对未成对电子信号灵敏度极高，是检测氧空位、金属空位、自由基位点、缺陷诱导局域电子态的首选手段。

XPS依靠特征峰结合能偏移、峰形畸变、元素比例变化，解析样品表层价态、缺陷氧、羟基、表面吸附氧、原子配位环境改变。

同步辐射XANES、EXAFS作为补充手段，可获取材料平均价态、空轨道分布、局部配位数、键长变化，用来判断缺陷是否改变金属中心电子结构与短程配位骨架。

化学键振动与局域无序度观测方案

Raman、FTIR 红外光谱依靠分子振动信号，反映化学键类型、局部晶格对称性、整体无序程度。 缺陷数量上升时，特征振动峰会出现位移、宽化、强度衰减，甚至生成全新特征峰；碳材料常用D/G 峰比值、氧化物依靠特征峰偏移，辅助判断结构无序与缺陷含量。

但该类表征存在明显局限性：振动峰变化同时受晶粒尺寸、测试温度、内部应力、物相相变、表面吸附杂质干扰，不能单独作为缺陷含量的定量依据。

缺陷伴随元素分布表征方案

EDS、EELS、ToF-SIMS、ICP、元素面扫 mapping，用来验证缺陷是否伴随元素偏析、掺杂分布不均、空位电荷补偿、表面元素富集等配套现象。

其中EELS对价态变化、氧 K 边、过渡金属 L 边精细谱极为敏感，可在 TEM 原位同步完成微观结构 + 局部电子态双重分析。

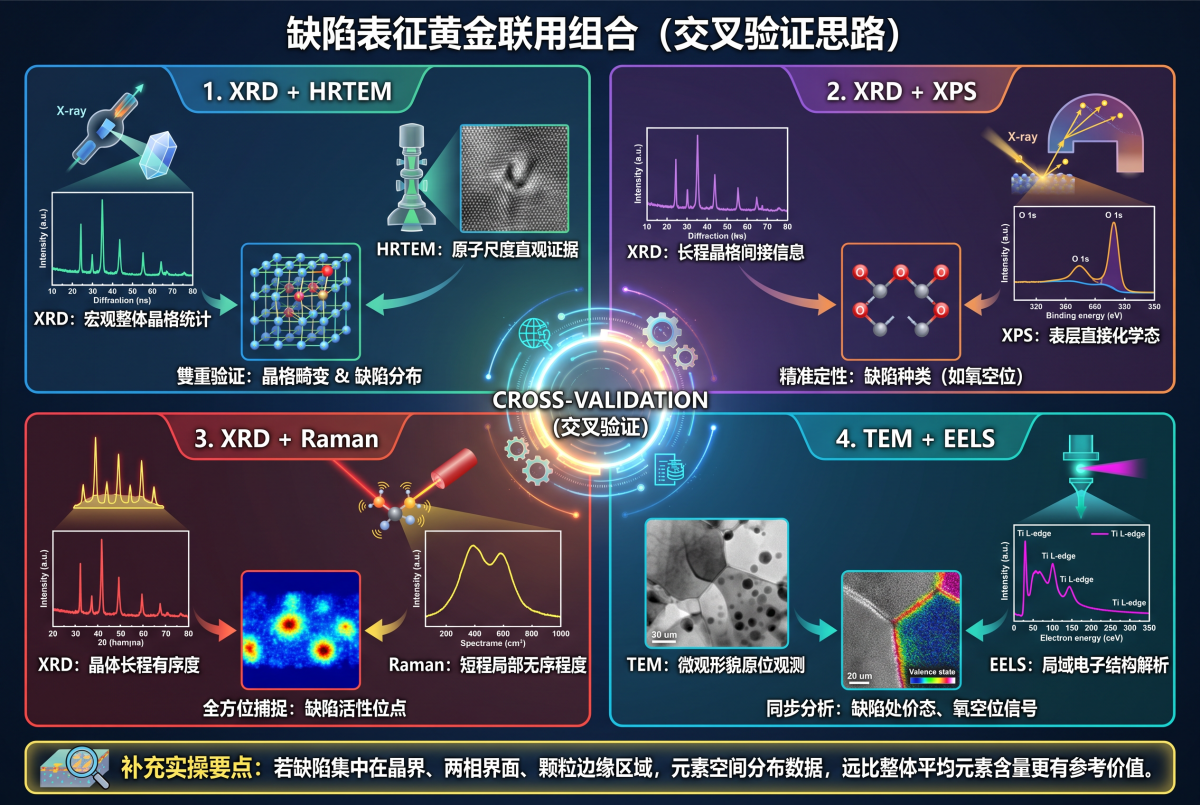

三、缺陷表征黄金联用组合（交叉验证思路）

单台设备、单一图谱永远无法完整表征缺陷，实验推荐多技术交叉验证，几组经典搭配直接套用：

1. XRD + HRTEM 宏观整体晶格统计 + 原子尺度直观证据，双重验证晶格畸变、缺陷分布

2. XRD + XPS 长程晶格间接信息 + 表层直接化学态，精准定性缺陷种类（典型如氧空位）

3. XRD + Raman 晶体长程有序度 + 短程局部无序程度，全方位捕捉缺陷活性位点

4. TEM + EELS 微观形貌原位观测 + 局域电子结构解析，同步分析缺陷处价态、氧空位信号

补充实操要点：若缺陷集中在晶界、两相界面、颗粒边缘区域，元素空间分布数据，远比整体平均元素含量更有参考价值。

总结

各类表征设备就像观测缺陷的不同工具：XRD看全局、电镜看微观、谱学看电子与化学环境。只靠单一手段容易以偏概全，多技术交叉验证，才能得到严谨、可复用的缺陷分析结论。
