干仿真，有个现象特别让人头疼一碰到就懵圈——模型里某个地方的应力，随着你网格越画越细，它非但不收敛，反而像坐了火箭一样蹭蹭往上涨，最后飙出个几百上千兆帕的“天文数字”。这到底是结构真要断了，还是软件抽风了？

别慌，这大概率就是典型的“应力奇异”。

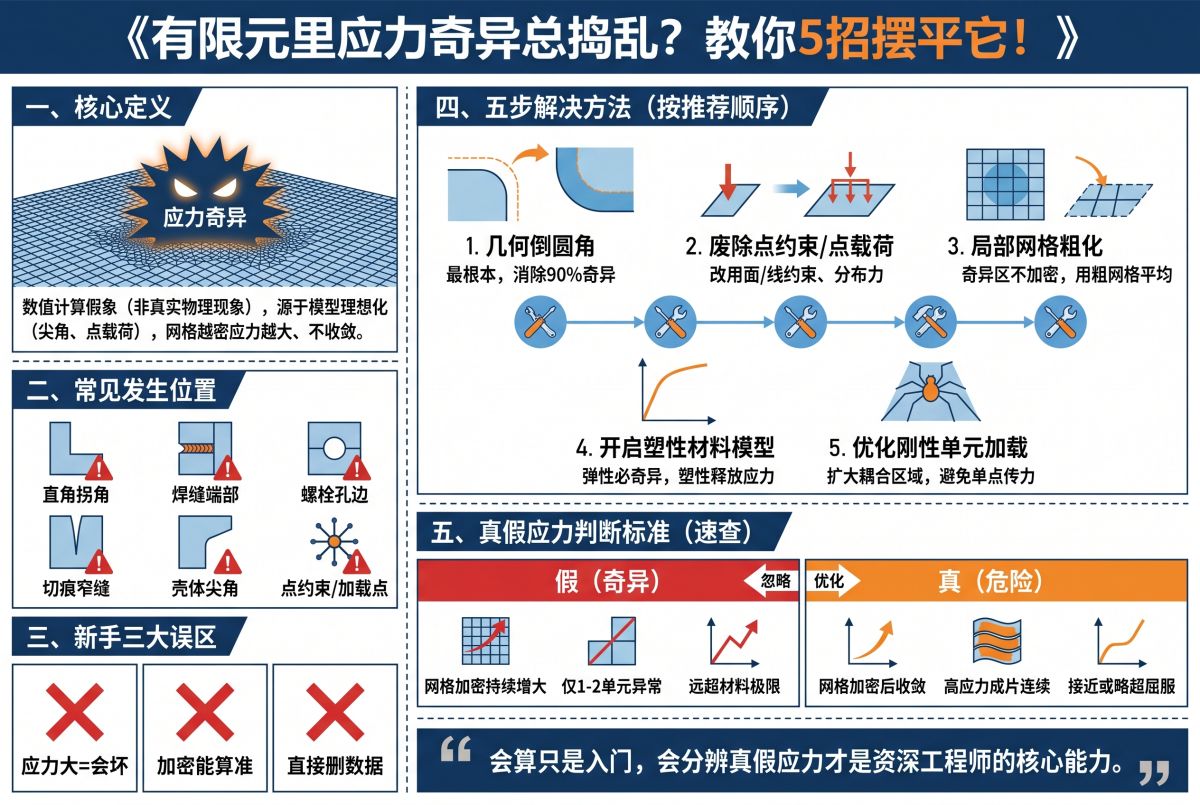

一、应力奇异，到底是“何方妖孽”？

应力奇异不是零件真要断了，而是有限元计算过程中的一个“数字bug”。

理论力学上，像绝对的尖角、90度直角、零半径的拐点这些地方，应力梯度理论上是无穷大的。但咱们现实中的零件，哪个没有点小圆角、加工痕迹？有限元模型却偏偏喜欢把这些地方“理想化”成硬邦邦的几何。

怎么一眼就盯上它？记住这四个“铁证”：

网格越密，应力越大，完全没有收敛的迹象。

高应力就死盯着极个别单元（比如1-2个）不放。

应力值离谱得夸张，远超材料本身的屈服强度。

位移、应变结果看着都正常，就应力在这儿“一枝独秀”地爆炸。

记住这句“八字真言”：网格越密越大 = 应力奇异，别当真！

二、这些“重灾区”，你中过招吗？

仿真里，下面这几个地方简直就是应力奇异的“窝点”，基本碰一个中一个：

所有没倒角的90度硬拐角、直角折角。

焊缝的端部和焊趾的尖角位置。

螺栓孔边缘（特别是没做倒角时）。

几何上的细槽、尖切痕、窄缝隙。

壳单元模型的尖角、面与面的直角交接。

你设的点约束、点载荷加载点。

新手最容易掉进去的坑就是：一看到这些位置的应力大，就以为结构要坏了，吓得赶紧去加厚、换材料，其实完全是白费功夫。

三、新手三大“致命”误区，你中了几个？

误区一：应力大 = 结构要完蛋。 错！奇异应力是“假把式”，压根不参与任何强度、疲劳的评定。

误区二：网格加密就能算准。 错！在奇异区，网格越密，应力越像脱缰的野马，拉都拉不回来。

误区三：直接把高应力区域的数据删掉。 错！这属于结果造假，专家评审一眼就能看穿，千万别干。

记住，标准做法是：认定奇异区的应力无效，但不许造假，要用对方法解决它。

四、彻底解决应力奇异的“五板斧”。

第一板斧：几何倒圆角（最根本、最推荐）
这招是从根上解决问题。真实零件哪有绝对尖角？把模型里所有的硬直角、尖角，都倒上R0.3~R1.0的小圆角。倒完圆角，90%的应力奇异都会直接消失，应力值乖乖收敛。这是汽车、重工、压力容器行业通用做法，谁用谁知道。

第二板斧：废除“点”约束和“点”载荷
这是新手最爱犯的毛病——一个节点固定、一个节点加力。解决起来也简单：

把点约束改成面约束或线约束。

把集中力改成作用在局部面上的分布压力。

螺栓载荷用专门的预紧单元，别偷懒用单点。

第三板斧：局部网格“粗”化处理
有时候图纸限制，没法改几何模型怎么办？正规处理方法是：在奇异区域故意用比较粗的网格，并且不再加密。
原理是粗网格会把那个数学奇点平均掉，给出的应力水平在工程上是可用的。在奇异区不追求网格收敛，这是业内共识。

第四板斧：打开塑性材料模型（疲劳分析必备）
弹性模型下尖角必奇异。如果你的材料是金属，开启双线性或多线性塑性模型后，尖角处超高的应力会被塑性变形“释放”掉，应力值不再无限上涨，非常贴合金属真实的屈服状态。做疲劳和极限强度分析，这步不能省。

第五板斧：优化刚性单元（RBE2）加载
很多支架、连接件应力爆炸，是因为用了单点的刚性耦合（RBE2），力全挤在一个点上。优化方向是把耦合区域扩大，做成环形或多点耦合，避免在极小区域传递巨大的力。

五、一张表教你分清“真假美猴王”

这里给你一个通用判断标准：

假应力（应力奇异）

网格加密，应力持续增大。

高应力只出现在1-2个单元的极小范围。

应力值远超材料极限好几倍。

处理方法：直接忽略，不评判、不改结构。

真应力（真实危险）

网格加密，应力趋于稳定（收敛了）。

高应力区域成片、连续分布。

应力接近或略超屈服强度。

处理方法：必须重视，立即优化结构设计。

总结

直角必奇异，这是有限元的天生特性，不是你的模型建错了。

越算越大就是奇异，果断判定，不计入结果。

处理手段：能倒圆就倒圆，不能倒圆就开塑性+粗网格。

单点加载是新手杀手，想进阶就离它远点。

核心能力不是会算，是会辨——分清真假应力
