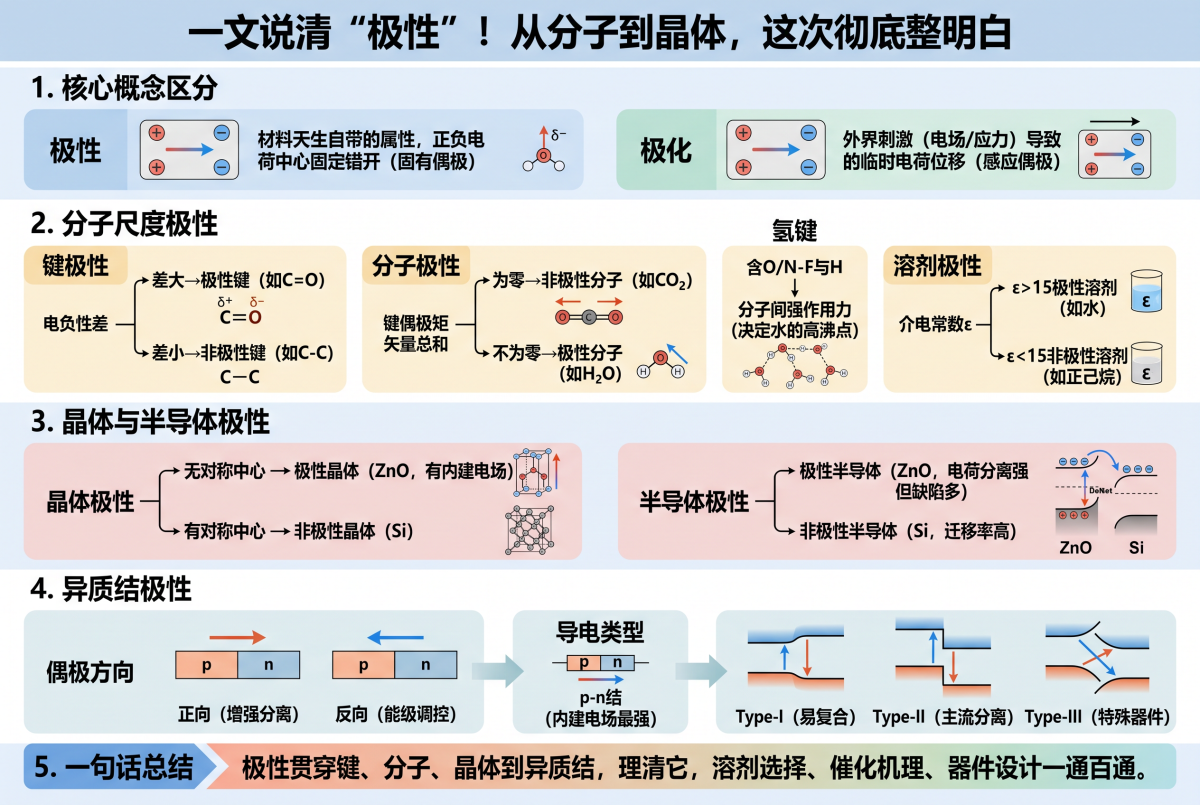

一文说清“极性”！从分子到晶体，这次彻底整明白

做实验、读文献的时候，是不是经常被各种“极性”绕晕？键极性、分子极性、晶体极性、异质结极性……概念混在一起，轻则选错溶剂，重则机理解释跑偏。今天咱们就从头到尾捋一遍，把从分子到晶体的“极性”逻辑一次性说清楚。

一、先分清：极性 ≠ 极化

这俩词儿长得像，意思可不一样：

极性：指材料本身天生自带的正负电荷中心错开，有固定的偶极矩，不需要外加条件。好比一块天然磁铁，自带南北极。

极化：指在外界作用（如电场、应力）下，材料内部电荷被迫发生暂时性的位移，产生感应偶极。好比一块普通铁块，靠近磁铁才被临时磁化。

搞清楚这个区别，后续很多概念就不会打架了。我们日常说的“相似相溶”，就是极性的最直观应用——极性溶剂（如水）溶解极性溶质，非极性溶剂（如汽油）溶解非极性油脂。甚至微波炉加热，靠的也是水分子具有极性，能随微波电场旋转摩擦生热。

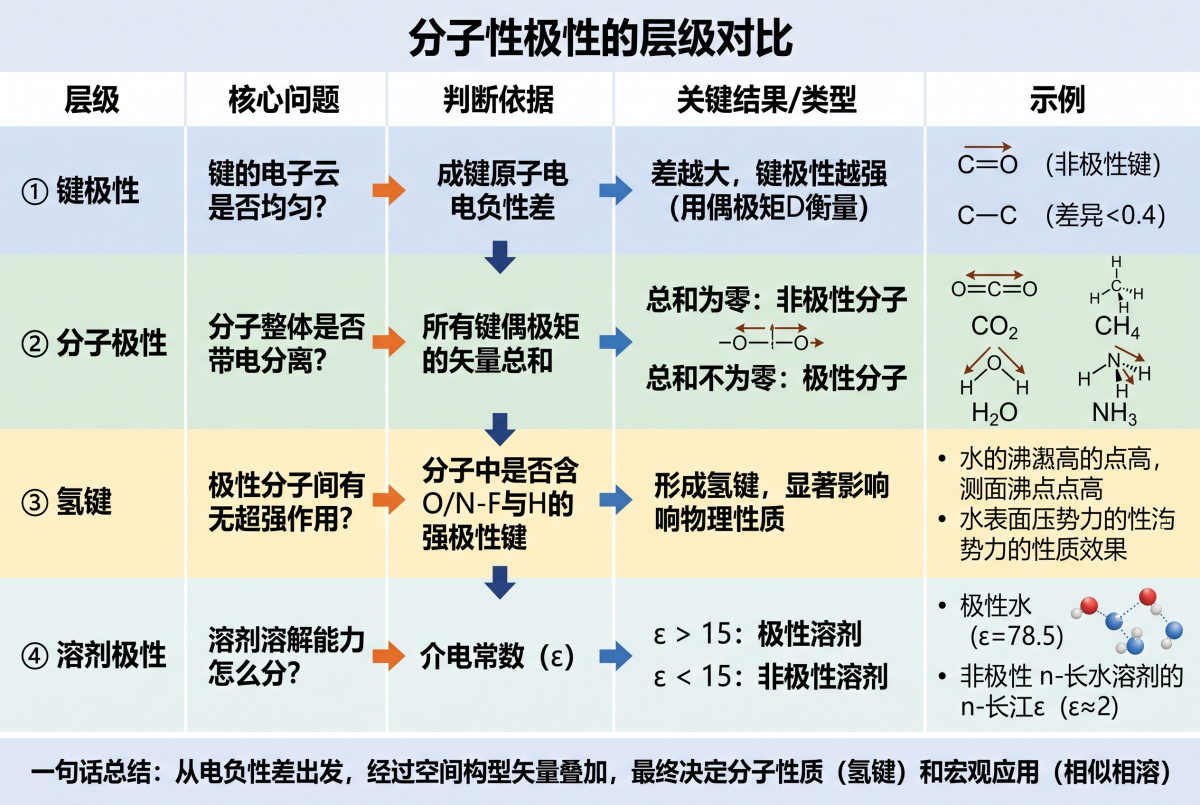

二、分子尺度：从键到分子，再到溶剂

1. 共价键的极性：看“拔河”能力
根源在于电负性差。两个原子成键时，电负性大的原子“抢电子”能力强，共用电子对会偏向它，键就有了极性（出现δ⁺和δ⁻）。差值越大，键的极性越强。如果差值很小（通常<0.4），就是非极性共价键（如C-C键）。极性的强弱，可以用偶极矩（单位：德拜，D）来量化。

2. 分子极性 ≠ 键极性（重灾区！）
这是最容易搞混的地方。一个分子有没有极性，看的不是“有没有极性键”，而是整个分子中所有键偶极矩的矢量总和：

矢量和为零：即使键有极性，分子也是非极性的。比如直线型的CO₂、正四面体的CH₄，内部键的极性正好相互抵消。

矢量和不为零：分子才有极性。比如V字型的H₂O、三角锥形的NH₃，偶极无法抵消，电荷分布不均匀。

判断步骤：①找出分子中的极性键 → ②判断分子的空间构型 → ③看所有偶极矢量能不能抵消。

3. 氢键：极性分子间的“超强”作用力
当H与O、N、F这样电负性很大、半径又小的原子形成强极性键后，带正电的H原子会像“饿虎扑食”一样，强烈吸引邻近分子的孤对电子，这就形成了氢键。水的沸点高、表面张力大，很大程度上就是靠氢键撑起来的。

4. 溶剂极性：做合成的重要参考
常用介电常数（ε）来划分。通常认为ε > 15的是极性溶剂（如水ε=78.5，乙醇ε=24.6），适合溶解离子型或极性溶质；ε < 15的是非极性溶剂（如正己烷、苯），适合溶解油脂类或弱极性有机物。

三、晶体与半导体：从单个分子到固体材料

1. 晶体极性：看有无对称中心
晶体的极性由其宏观对称性决定。如果晶胞中正负电荷中心错开，没有对称中心，就是极性晶体（如ZnO、GaN）。这类晶体会沿特定方向产生内建电场，在光催化中有助于分离光生电子和空穴。相反，如果晶体结构高度对称，电荷中心重合（如单质硅、石墨烯），就是非极性晶体。

2. 极性半导体 vs 非极性半导体
这个概念和晶体极性相关，但更侧重电学行为：

极性半导体（如ZnO、CdS、TiO₂）：往往含有离子键或强极性共价键，电子云分布不均。它们的界面易形成极化电场，有助于电荷分离，但表面缺陷通常较多。

非极性半导体（如Si、石墨烯）：电子云分布均匀，没有固有偶极。它们的优势是载流子迁移率高、传输快，因此常与极性材料复合，取长补短。

四、异质结中的“极性协奏曲”：性能关键

单一材料的极性是基础，但实际器件和催化反应中，不同材料界面（异质结）处的极性匹配与协同，才是决定性能的关键。异质结的极性调控，可以从三个维度来理解：

看偶极方向：如果两层材料的偶极方向相同（正向），内建电场会叠加，增强载流子分离效果；如果方向相反（反向），会削弱或调控内建电场，用于能带工程的精细调节。

看导电类型：即p-n结、n-n结或p-p结。其中，p-n结由于界面处形成最强的内建电场，是光催化异质结中最常用的构型。

看能带对齐：这是最热门的分类方式：

Type-I（嵌套型）：电子和空穴都富集在同一材料中，容易复合，不太适合光催化。

Type-II（交错型）：电子和空穴分别流向不同的材料，实现了空间上的有效分离，是光电转换和光催化领域的主流体系（如经典的CdS/TiO₂异质结）。

Type-III（破隙型）：能带无重叠，通常用于特殊的电子器件设计。

总结一下：从化学键到分子，从晶体到异质结界面，“极性”这条线索贯穿始终。用好这把钥匙，无论是理解溶剂效应、设计光催化材料，还是分析器件物理，思路都能清晰不少。希望这份梳理，能帮你把“极性”这个老朋友看得更通透一些。
