透射电子显微分析(TEM)方法大全:原理、结构与应用
搞材料分析的朋友,透射电镜(TEM)的大名肯定如雷贯耳。但真要问一句“TEM到底能做什么?有哪些分析技术?样品怎么制备?”,可能不少人就卡壳了。

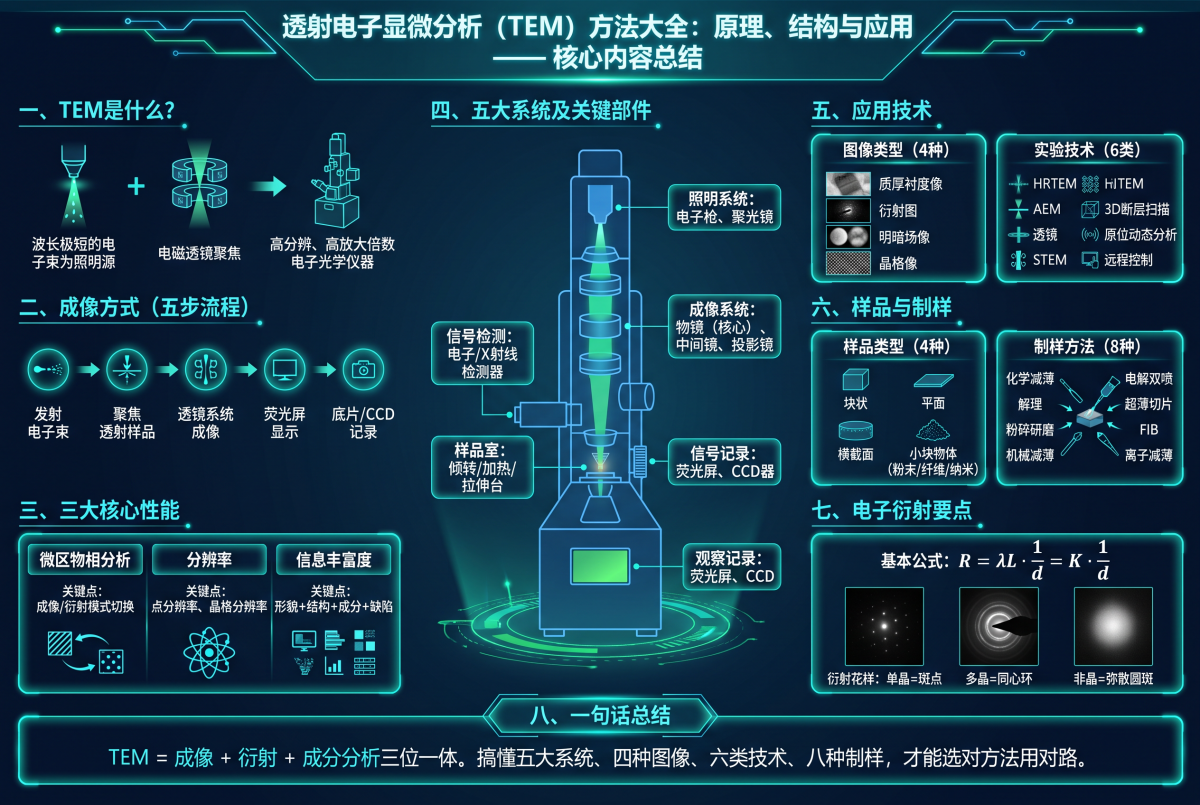

今天这篇文章,就用一篇干货,把TEM的基本原理、成像方式、核心性能、仪器结构、主要应用技术以及样品制备方法一次讲清楚。

一、TEM是什么?
透射电子显微镜(TEM)是一种用波长极短的电子束作为照明源,利用电磁透镜进行聚焦成像的电子光学仪器。它具有高分辨本领和高放大倍数,能够用于无机材料的微结构与微区组成的分析和研究。
简单说:TEM = 用电子“看”原子尺度的世界。

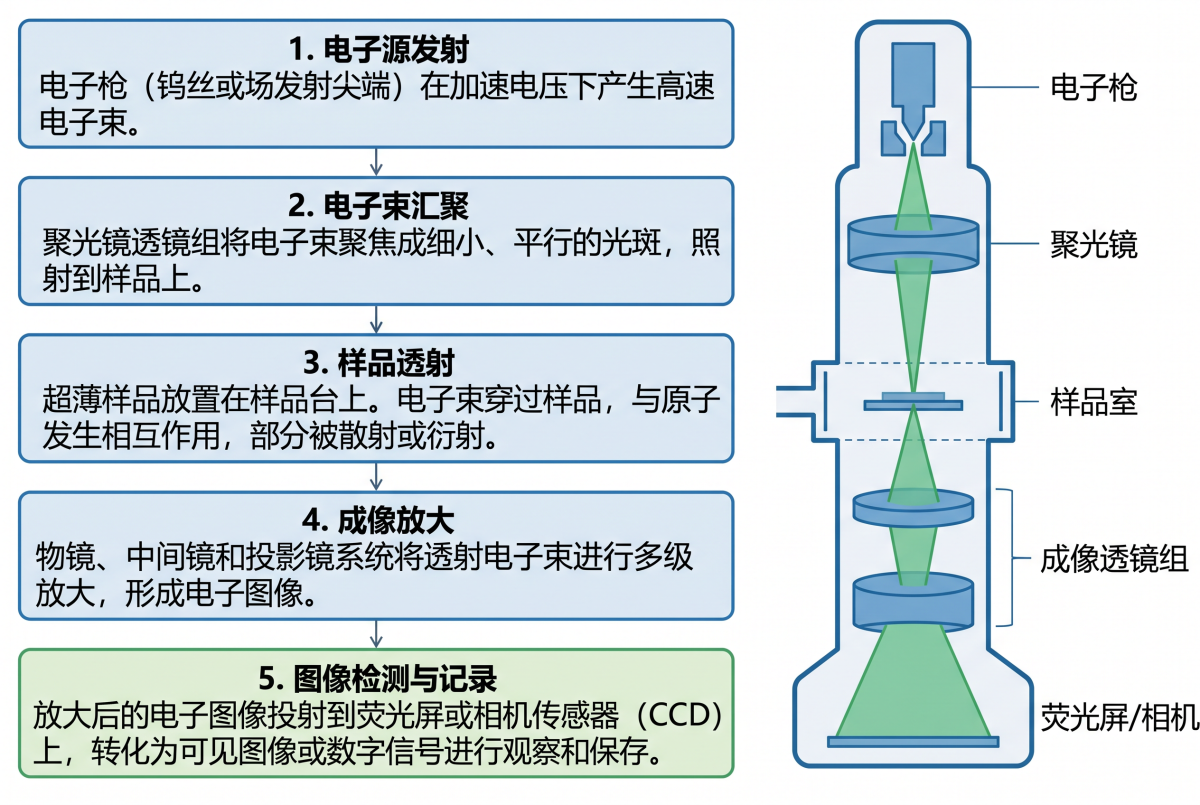

二、TEM的成像方式(五步流程)
① 电子枪发射高能、高速电子束;
② 经聚光镜聚焦后,透射薄膜或粉末样品;
③ 透射电子经过成像透镜系统(物镜、中间镜、投影镜)成像;
④ 激发荧光屏,显示放大的图像;
⑤ 用专用底片或数字暗室(CCD)记录带有内部结构信息的高分辨图像。

三、TEM的三大核心性能
| 性能指标 | 说明 | 影响因素 |
| ① 微区物相分析 | 通过切换中间镜电流,可在成像模式和衍射模式间切换,实现形貌观察与晶体结构分析 | 中间镜的调节 |
| ② 分辨率 | 包括点分辨率和晶格分辨率 | 电子光学系统、成像透镜质量、样品制备质量 |
| ③ 信息丰富度 | 可同时获得形貌、结构、成分、缺陷等多维度信息 | - |
四、TEM的五大系统及关键部件
| 系统名称 | 包含的关键部件 |
| 照明系统 | 电子枪、聚光镜、聚光镜光阑、束平移偏转线圈 |
| 成像系统 | 物镜(最关键)、中间镜、投影镜、物镜光阑、选区光阑 |
| 观察记录系统 | 荧光屏、照相室、数字暗室(CCD)、辅助光学显微镜 |
| 信号检测系统 | 荧光屏、电子检测器、X射线检测器(EDS) |
| 真空系统 | 真空泵、阀门、气体隔离室 |
| 样品室 | 双倾台、旋转台、拉伸台、加热台、冷却台 |
五、TEM的主要应用技术(一网打尽)
① 可分析的样品类型:超细颗粒、生物薄膜、材料薄膜
② 图像解读类型(4种):
质厚衬度像:因样品不同区域的密度和厚度差异形成衬度。
电子衍射图:反映晶体结构信息。
明/暗场像:分别利用透射束或衍射束成像,突出不同衬度。
晶格像:高分辨模式下直接显示原子晶格排列。
③ 主要实验技术(6大类):
HRTEM技术:高分辨透射电镜成像,直接观察原子结构。
AEM技术:分析电子显微镜,结合成像与成分分析。
STEM技术:扫描透射模式,可同时获取Z衬度像和EDS/EELS信号。
3D技术:电子断层扫描,重构样品三维结构。
原位动态分析技术:在加热、拉伸、冷却等过程中实时观察结构变化。
远程控制技术:远程操控设备进行实验。
六、TEM样品类型与常规制样方法
样品类型(4类) :
| 类型 | 用途 |
| 块状样品 | 用于常规微结构研究 |
| 平面样品 | 用于薄膜和表面附近微结构研究 |
| 横截面样品 | 用于均匀薄膜和界面的微结构研究 |
| 小块物体 | 用于粉末、纤维、纳米量级材料的研究 |
常规制样方法(8种) :
化学减薄
电解双喷
解理
超薄切片
粉碎研磨
聚焦离子束(FIB)
机械减薄
离子减薄
七、电子衍射技术要点速览
基本原理:遵循布拉格定律(nλ=2dsinθnλ=2dsinθ)。
中心暗场成像:倾斜入射束,让衍射斑移到透镜中心,用该衍射束成像,衬度更佳。
明暗场像特点:显示相的结构、位向和晶体缺陷,衬度取决于衍射束强度,图像判读依赖于对选区电子衍射花样的准确识别。
物相分析:衍射花样本质是倒易点阵与衍射球面交截在荧光屏上的投影。单晶为斑点,多晶为同心环,非晶为弥散圆斑。
衍射基本公式:
R=λL⋅1d=K⋅1dR=λL⋅d1=K⋅d1
其中,RR 为衍射斑距中心距离,λλ 为电子波长,LL 为镜筒长度(相机长度),K=λLK=λL 为相机常数。该公式表明,R与晶面间距的倒数(1/d)成正比。

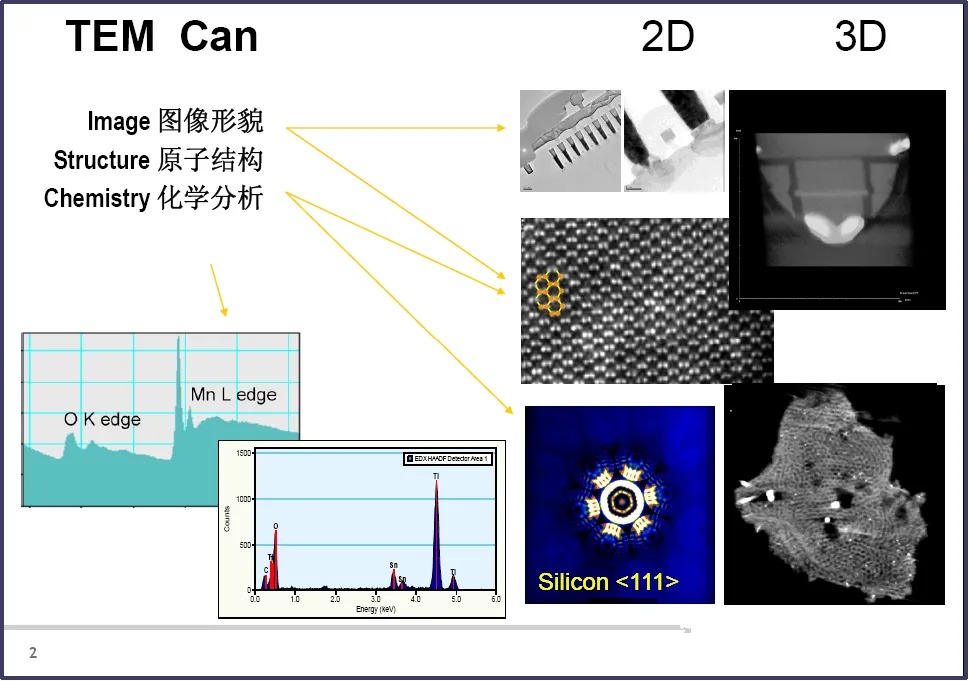

总结一句话:TEM是一台集成像、衍射、成分分析于一体的多功能平台。搞懂它的成像方式、核心性能、五大系统、应用技术和制样方法,才能在不同研究需求下选择最合适的分析路径。
