结构到底塑变了没有？

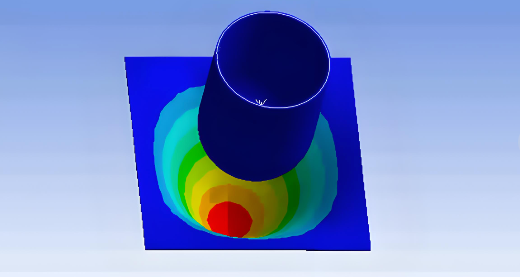

点开总位移云图，一看最大位移才零点几个毫米，心里立马踏实了：“嗯，没坏，肯定没问题。” —— 说实话，这个判断习惯非常危险。

在仿真结果里，到底怎么科学、严谨地判断塑性变形有没有发生？ 今天全是干货，希望对你有帮助。

一、先说底层逻辑：塑性变形的本质是什么？

说白了就一句话：外力超过材料屈服极限后，产生的不可恢复的永久变形。

所以判断的核心逻辑其实很清晰：

应力 是否超过了屈服强度？

应变 里有没有不可恢复的那一部分？

但在实际仿真里，这两个指标都没那么简单直接——应力有“虚假繁荣”，应变也有“弹性伪装”，需要一层层剥开看。

二、第一道防线：盯紧Von Mises应力

这是判断金属材料是否屈服的首选入门指标。

静力学或显式动力学分析中，Von Mises Stress（等效应力） 是最常用的参照量；

操作非常直接：把应力云图和材料的 Yield Strength（屈服强度） 做对比；

若 σ_vm < σ_y：材料还老实在弹性阶段待着；

若 σ_vm ≥ σ_y：理论上已经跨进塑性阶段的门槛了。

注意一个致命误区：
不少人只看云图上的最大应力值，只要这个数没超屈服就万事大吉。这远远不够！
一定要结合高应力区的分布范围、实际载荷工况和网格质量来综合判断。一个只有针尖大的地方超了屈服，和一大片区域都超了屈服，性质完全不同。

特别警惕：“应力奇异”制造的假屈服陷阱

下面这几个位置，算出来的Von Mises应力极其容易被虚假放大，形成“伪塑性”：

尖角、直角拐点；

点集中力加载位置；

固定约束（Fixed Support）的边界。

这些地方的应力往往不随网格细化而收敛，反而越算越高。
这种情况下出现的“超屈服”，绝不能直接当成塑性变形的证据，必须结合应变结果和圣维南原理去排查。

三、最过硬的证据：直接看“塑性应变”

相比应力这个“间接推断”，我个人更推荐把 塑性应变 作为判断塑变的铁证——有就是有，没有就是没有，争议最小。

1. 直接查看 Plastic Strain 云图

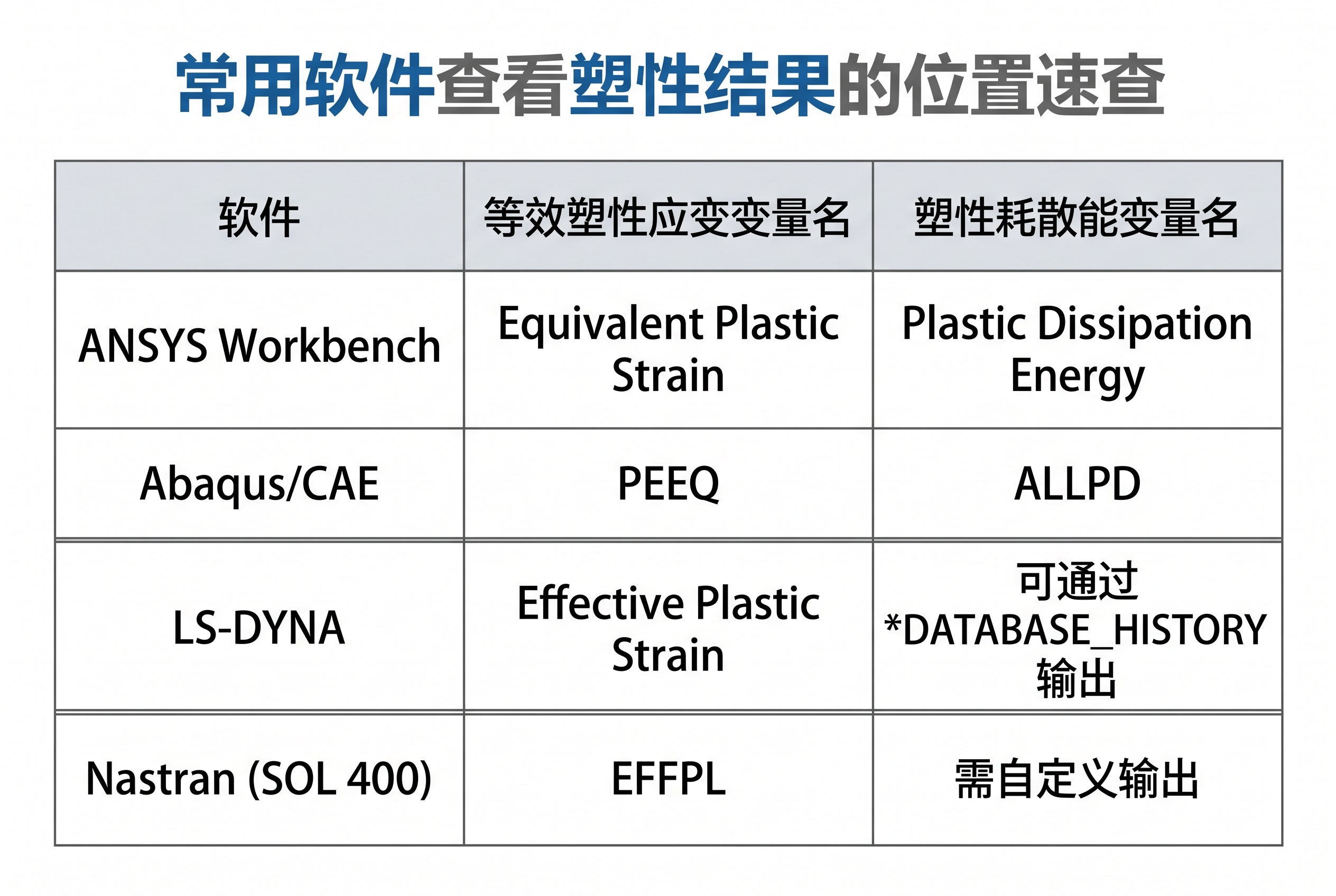

主流软件（ANSYS、Abaqus、Nastran等）只要你在材料属性里打开了塑性本构，后处理里都能输出：

Equivalent Plastic Strain（PEEQ / 等效塑性应变）

判断标准极其简单：

PEEQ > 0：说明积分点处已经发生了屈服；

PEEQ = 0（或为0的区域）：说明该区域仍处于弹性状态。

✅ 实战经验：出去给客户做报告，与其放一堆应力云图让人猜，不如直接贴一张等效塑性应变云图，哪里塑性变形了、程度如何，一目了然，说服力直接拉满。

2. 分清弹性应变和塑性应变

在 Workbench Mechanical 或 Abaqus Viewer 里，可以分别调出：

Elastic Strain（弹性应变）

Plastic Strain（塑性应变）

它们的关系很简单：

总应变 = 弹性应变 + 塑性应变；

卸载之后，弹性应变会恢复，剩下的那一部分残余应变，就是实打实的塑性变形。

这也是为什么在做疲劳、回弹分析时，必须启用塑性本构模型——否则根本算不出残余应变。

四、动态冲击问题：试试从“能量”视角找证据

做冲击、跌落、碰撞这类显式动力学分析时，如果单看应力和应变觉得不放心，强烈建议引入能量判据作为辅助佐证。

在 Abaqus / LS-DYNA 中，可以输出：

ALLAE（伪应变能）

ALLPD（塑性耗散能）

判断逻辑非常直观：

ALLPD > 0：说明系统中有一部分能量被塑性变形消耗掉了，即发生了不可逆的塑性变形；

ALLPD 的数值越大，意味着结构通过塑性变形吸收的能量越多（典型的如汽车防撞梁、吸能盒设计）。

提醒一个易忽略的点：有时候应力云图上看，似乎都没怎么超屈服，但塑性耗散能已经积累了不少——这说明材料在大范围内发生了微小的塑性流动，这种“隐性屈服”肉眼很难从应力云图上识别出来。

五、终极验证法——“卸载法”，金标准级别的确认

如果前面几条看完还是拿不准，那就祭出最可靠的卸载法：

操作步骤很简单：

在当前载荷步基础上，额外施加一个反向载荷，或者直接将外力归零；

重新提交求解；

观察位移和应变是否回到了初始状态。

结果解读：

位移/应变完全归零 → 纯弹性变形，安全；

仍存在残余位移 / 残余应变 → 毫无疑问，塑性变形已经发生。

这个方法尤其适用于：

钣金冲压成形分析；

过盈装配后的应力释放分析；

橡胶-金属复合件的回弹分析。

六、几个经常踩坑的关键细节

1. 材料模型要是没给对，后面全是白搭

线性弹性材料（只给了 E 和 ν）是永远算不出塑性变形的——因为软件根本不知道你的屈服极限在哪。
必须使用包含屈服强度和硬化规则的材料模型，比如：

双线性/多线性随动强化（BKIN / MKIN）

Chaboche、Johnson-Cook 等非线性模型

2. 网格质量，直接影响结论的生死

在颈缩、折弯等塑性集中区域：

网格太粗：塑性应变会被“平均化”到周边单元，严重低估峰值；

网格太细：计算量剧增，甚至引发收敛困难。

建议做法：
在预测会发生塑性的区域做局部网格加密，并做一下网格无关性验证——看加密到多少程度，结果基本不再变化。

3. 千万别迷信单一判据

常用的 “组合拳”判断策略是：

Von Mises 应力 是否明显超过屈服强度？

等效塑性应变（PEEQ） 是否大于 0？

做一次卸载，看有没有残余变形？

能量输出里，塑性耗散能是不是显著增加？

这四项里至少有两项以上指向“已屈服”，才下结论。
