纳米技术，正在悄然改变我们的世界。从更高效的电池、更精准的药物递送，到更轻更强的航空材料，它的影响力无处不在。而这一切的基石，都离不开对纳米材料的深入研究。就带你走进电子显微镜下的纳米世界，看看是如何 “看到”并“操控”这些微观小精灵的。

一、为什么纳米材料一定要用电子显微镜？

纳米材料至少在一个维度上小于100纳米，远小于人类肉眼的分辨极限，也超出了普通光学显微镜的观察范围。普通光学显微镜受限于可见光的波长（约400-700纳米），能看清的最小细节也就200纳米左右，根本看不清纳米级的结构。

而电子显微镜用 波长极短的电子束替代可见光，分辨率能轻松达到 原子级别（0.1-0.2纳米）。这正是人类能够直接观察并研究纳米世界的根本原因。

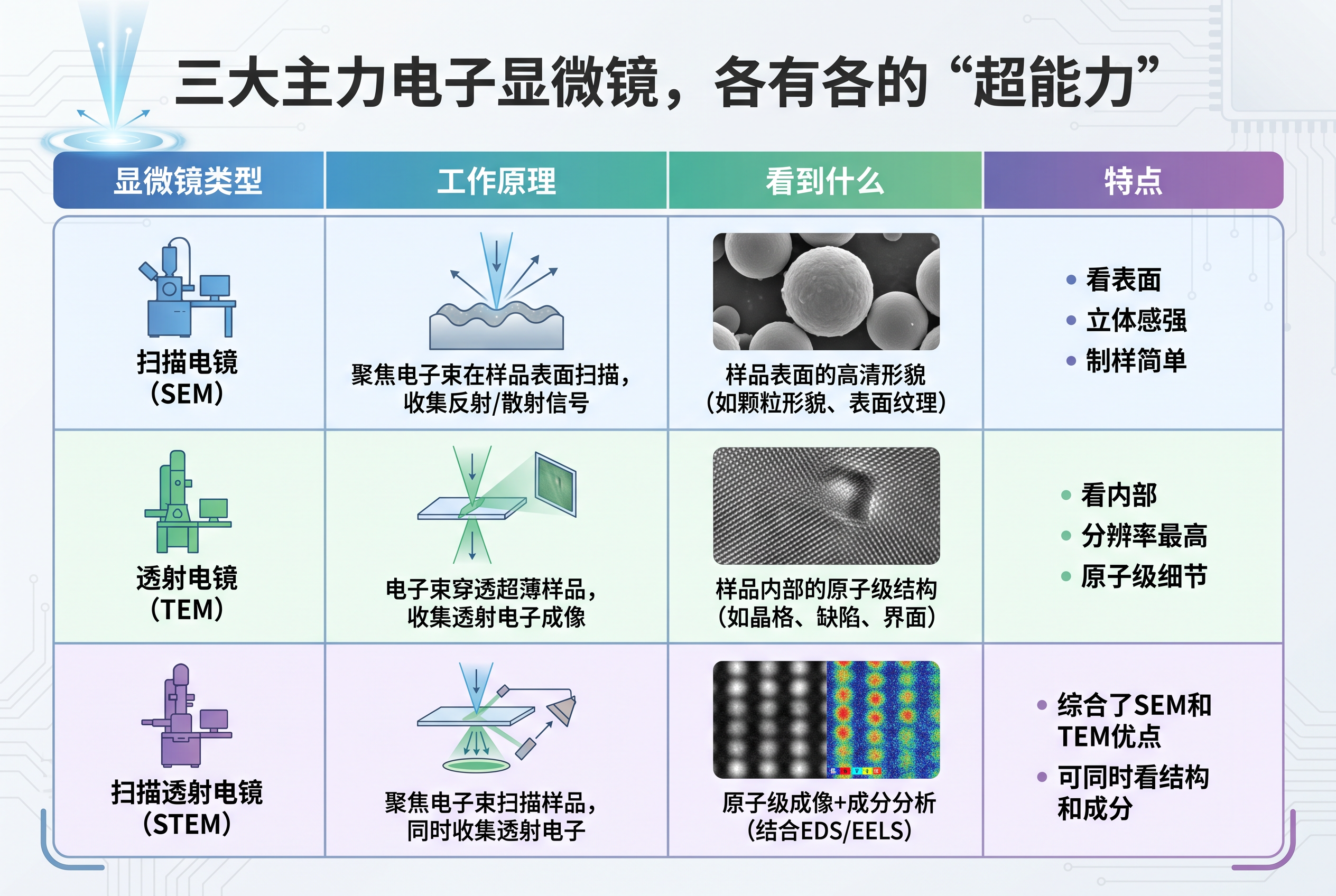

二、三大主力电子显微镜，各有各的“超能力”

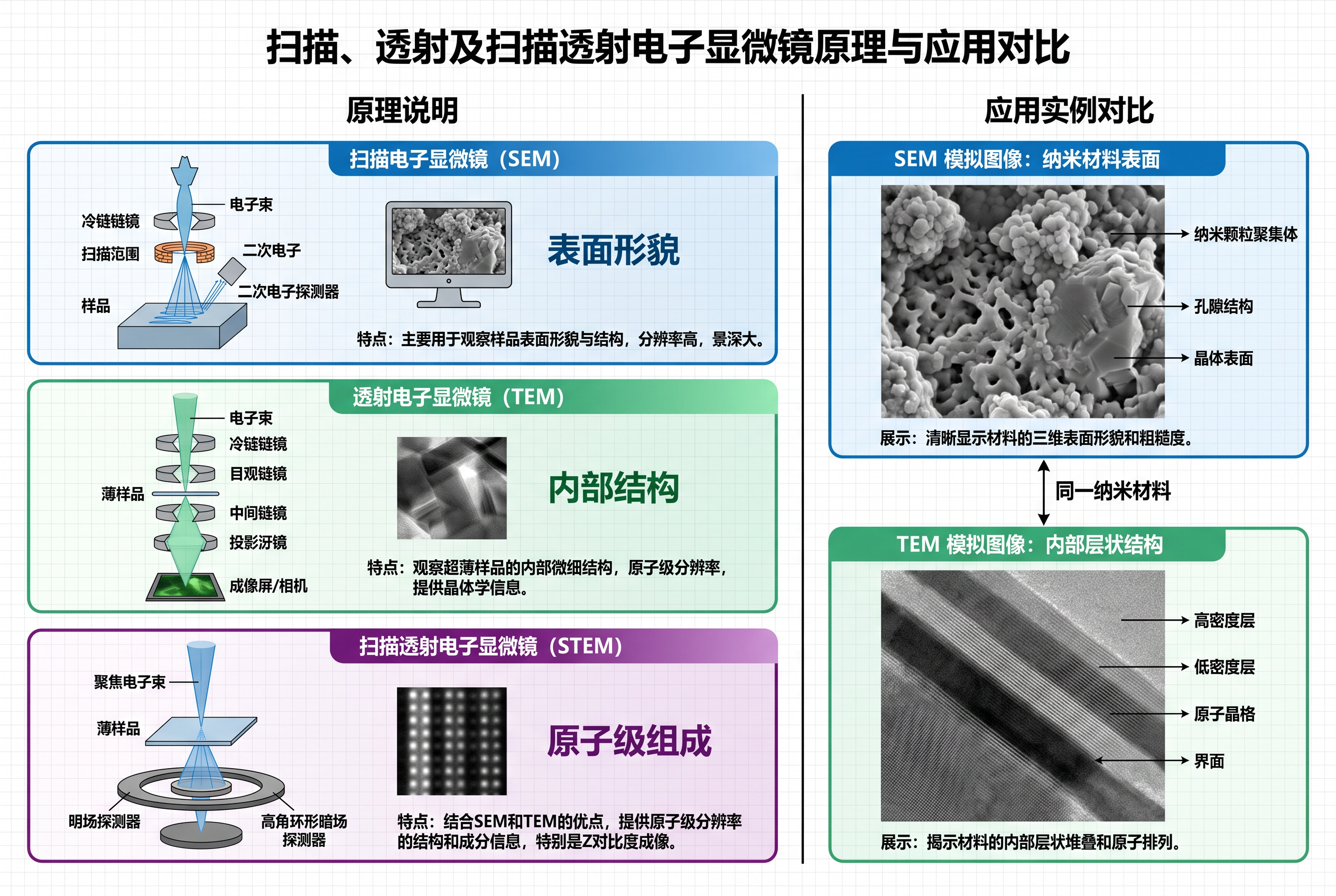

三、电子显微镜怎么“看”纳米材料？

以水热合成的二氧化锰纳米材料为例，电子显微镜能告诉你更多信息：

* SEM图像：显示出材料表面呈片层状结构，能直观看到纳米片的尺寸和分布。
* TEM图像：进一步揭示材料内部的组装方式，比如纳米片是怎么堆叠起来的，内部有没有孔洞或缺陷。

这两张照片结合起来，研究人员就能把材料的形貌、结构和性能关联起来，从而优化合成方案，提升材料的实际应用表现（比如电池的容量或催化活性）。

四、从“看到”到“操控”：电子显微镜的功能升级

电子显微镜的厉害之处，不仅仅在于“看”。现在，科学家还能利用它进行纳米尺度上的精准操作：

* 聚焦离子束（FIB）技术：像一把“纳米刻刀”，可以在材料上定点切割、蚀刻或沉积，制备出特定的纳米结构或TEM样品。
* 电子辐照原位转化技术：在电子显微镜内部，利用电子束的能量，在原子级别上精确调控纳米颗粒的结构，甚至合成出全新的纳米结构。

这意味着，电子显微镜已经从单纯的“观察工具”升级成了“观察+加工+制造”的一体化平台。

总结一句话：没有电子显微镜，就没有现代纳米科学。它让我们看清了原子世界，也拥有了操控原子的能力。从基础研究到应用开发，从材料设计到性能优化，电子显微镜都是纳米技术时代不可或缺的“超级工具”。
