“电荷转移”这词儿，听起来就像是电子从A点“跳”到了B点，干脆利落。但在真实材料里，电子的行为可比这复杂多了。它可能局域在一个原子附近，也可能和周围的晶格“绑”在一起形成极化子，还可能跑到配位原子上去。今天咱们就来聊聊，电荷转移之后，这个电子（或者空穴）到底会以什么样的状态“安家落户”。

一、电荷转移后，电子会停在哪儿？

电荷转移后，电子并不是简单地固定在某个原子上。它最终停留的状态，取决于材料的电子结构和晶格环境，大致有这几种归宿：

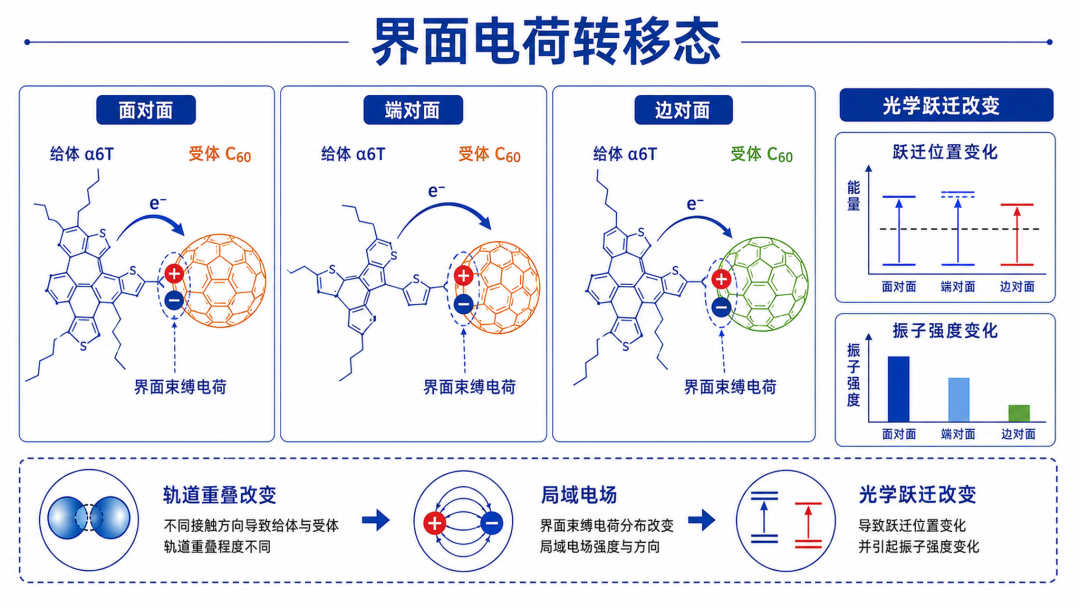

形成界面电荷转移态：在给体-受体体系中，电子转移到受体上，空穴留在给体上，但两者由于库仑吸引，仍然“藕断丝连”，形成一个束缚在一起的电子-空穴对，即电荷转移态。它们的距离和相互取向，直接影响着光谱特征。

变成自由分离的载流子：如果电子和空穴能克服彼此的库仑吸引，彻底“分道扬镳”，各自在材料中自由迁移，就变成了能导电的自由载流子。这通常需要合适的驱动力和连通的结构。

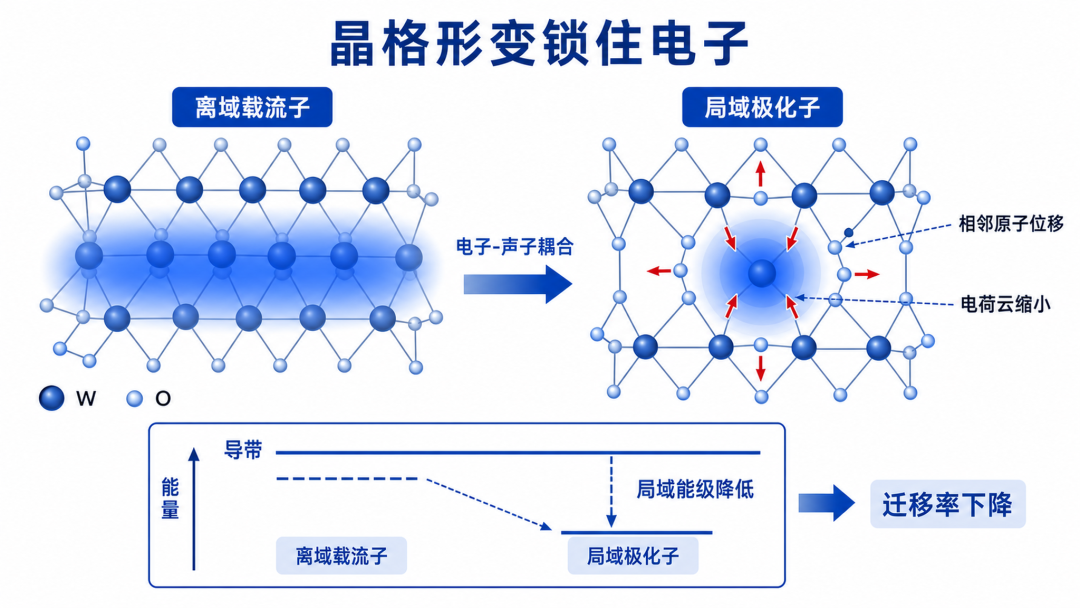

被晶格“抓住”，形成极化子：在离子性较强的晶体（如WO₃）中，额外注入的电子会与周围的晶格振动（声子）耦合，导致局域的原子发生位移，形成一个“电子+晶格畸变”的复合体，这就是极化子。它把电子锁在了一个局域范围内，需要额外能量才能把它“解放”出来。

空穴出现在配体上（配体空穴）：在共价性较强的过渡金属氧化物（如LiNiO₂）中，氧化过程去除的电子可能主要来自与金属配位的氧原子（O 2p轨道），而不是金属本身。这时，我们谈论的“高价态”金属，实际上大量空穴是分布在氧配体上的，即配体空穴。

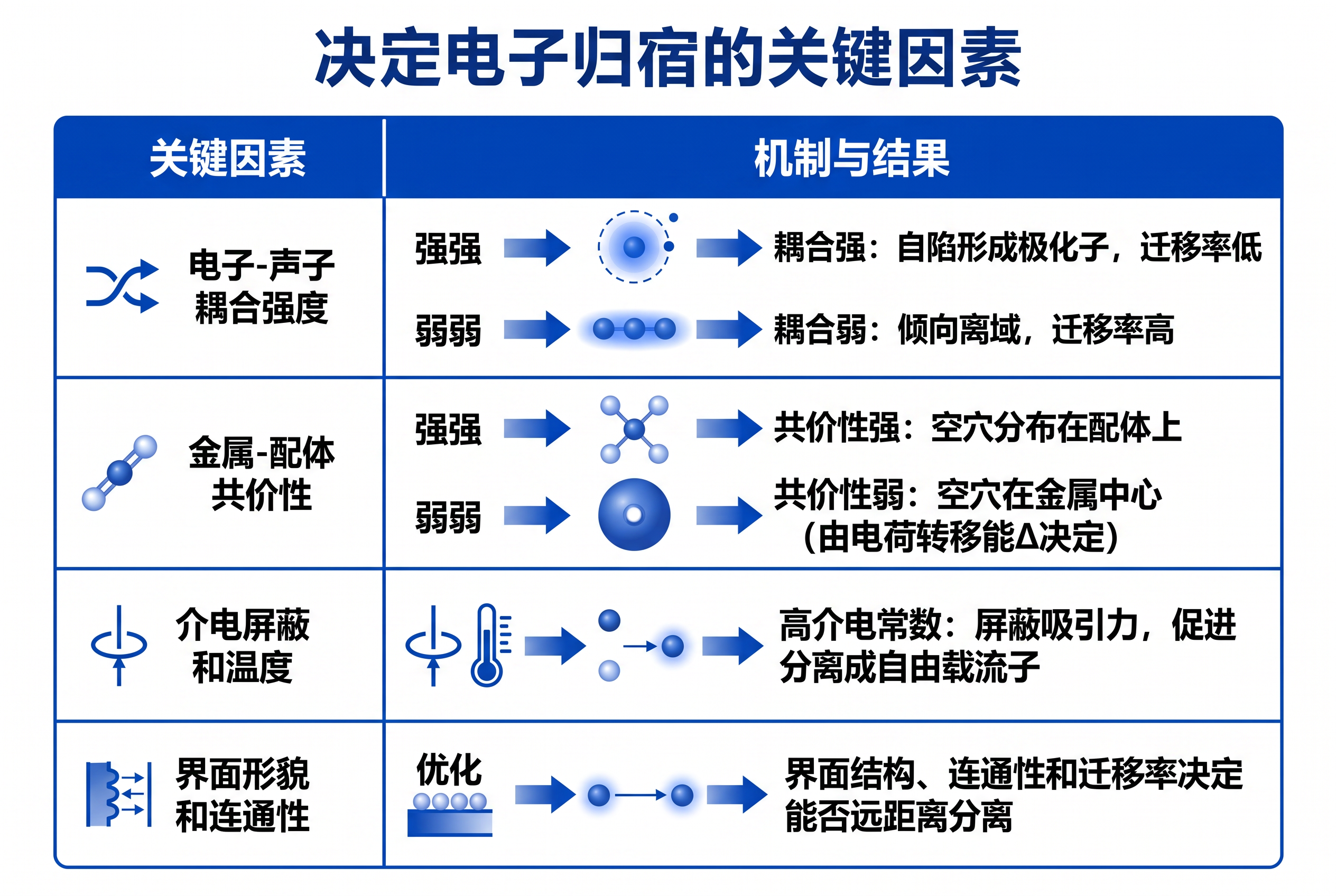

二、决定电子归宿的关键因素

是什么在指挥电子“往哪走”呢？主要有以下几个力量在博弈：

电子-声子耦合强度：耦合强，电子容易自陷形成极化子，迁移率低；耦合弱，电子倾向于离域，迁移率高。

金属-配体共价性：共价性越强，电子云越共享，氧化时产生的空穴就越有可能分布在配体上，而非金属中心。这由材料的电荷转移能（Δ）决定。

介电屏蔽和温度：介电常数高的环境能更有效地屏蔽电子和空穴之间的吸引力，促进它们分离成自由载流子。

界面形貌和连通性：在异质结中，电子和空穴能否从界面束缚态转变为远距离分离态，取决于界面结构、相区连通性以及载流子在各自材料中的迁移率。

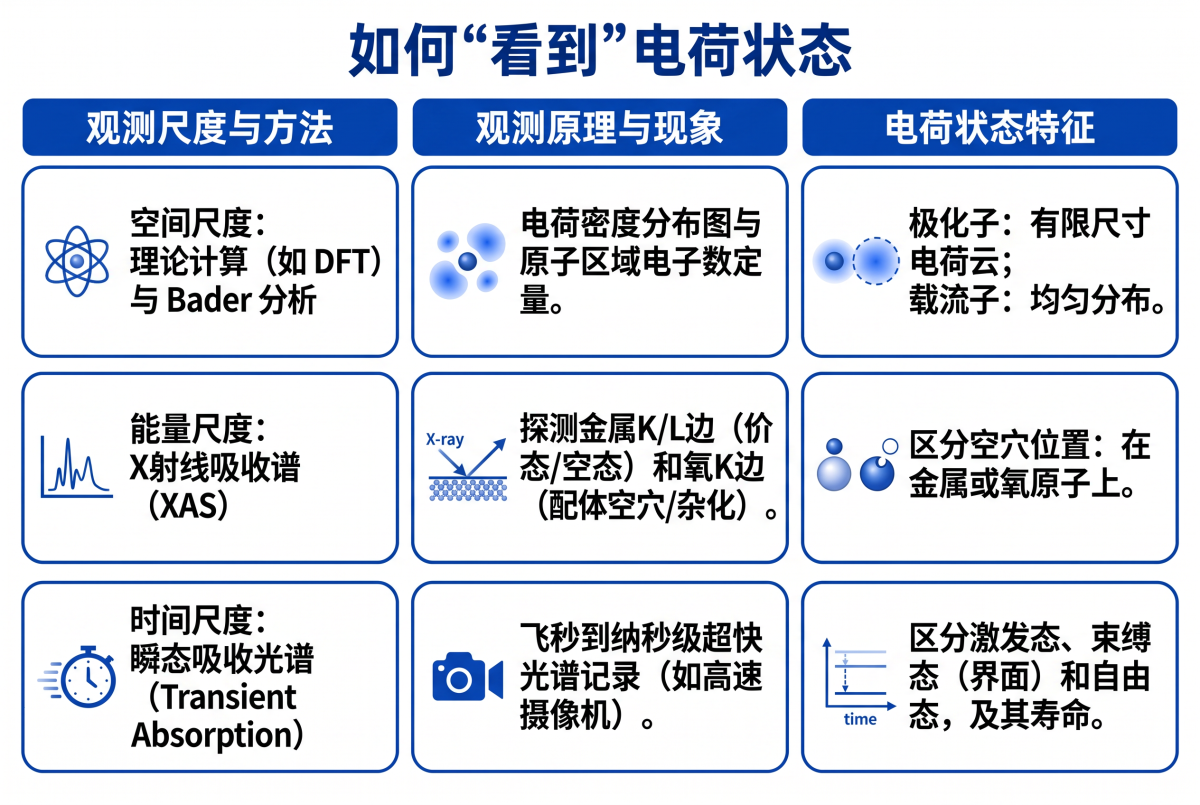

三、如何“看到”这些不同的电荷状态？

不同的电荷归宿，会留下不同的“指纹”，我们可以通过以下技术来区分它们：

空间尺度（电荷密度）：理论计算（如DFT）可以给出电荷密度的空间分布图。局域的极化子会形成有限尺寸的电荷云，而离域的载流子则均匀分布。Bader电荷等分析方法还能定量给出某个原子区域内的电子数。

能量尺度（X射线吸收谱，XAS）：通过分别测量金属的K边或L边（对金属价态和空态敏感）和氧的K边（对配体空穴和金属-氧杂化敏感），我们可以判断空穴究竟是停在金属上还是氧上。

时间尺度（瞬态吸收光谱）：这种超快光谱技术能像高速摄像机一样，记录从飞秒到纳秒不同时间尺度下的光谱变化，从而区分激发态、界面电荷转移态（束缚态）和完全分离的载流子（自由态），并给出它们各自的寿命和转化过程。

总结一下：“电荷转移”这四个字背后，蕴含着丰富的物理图景。转移后的电子，可能会被界面束缚，可能会自由远行，可能会被晶格锁定，甚至会把空穴“推”给配体原子。要真正理解它，需要结合空间、能量和时间三个维度的证据。希望这次的梳理，能让你对“电荷转移”这个老朋友，有一层新的认识。
