同样一块样品，换个拍摄参数、样品稍微倾斜，元素面扫图案直接大变样。这不是仪器坏了，而是你忽略了EDS的信号局限。

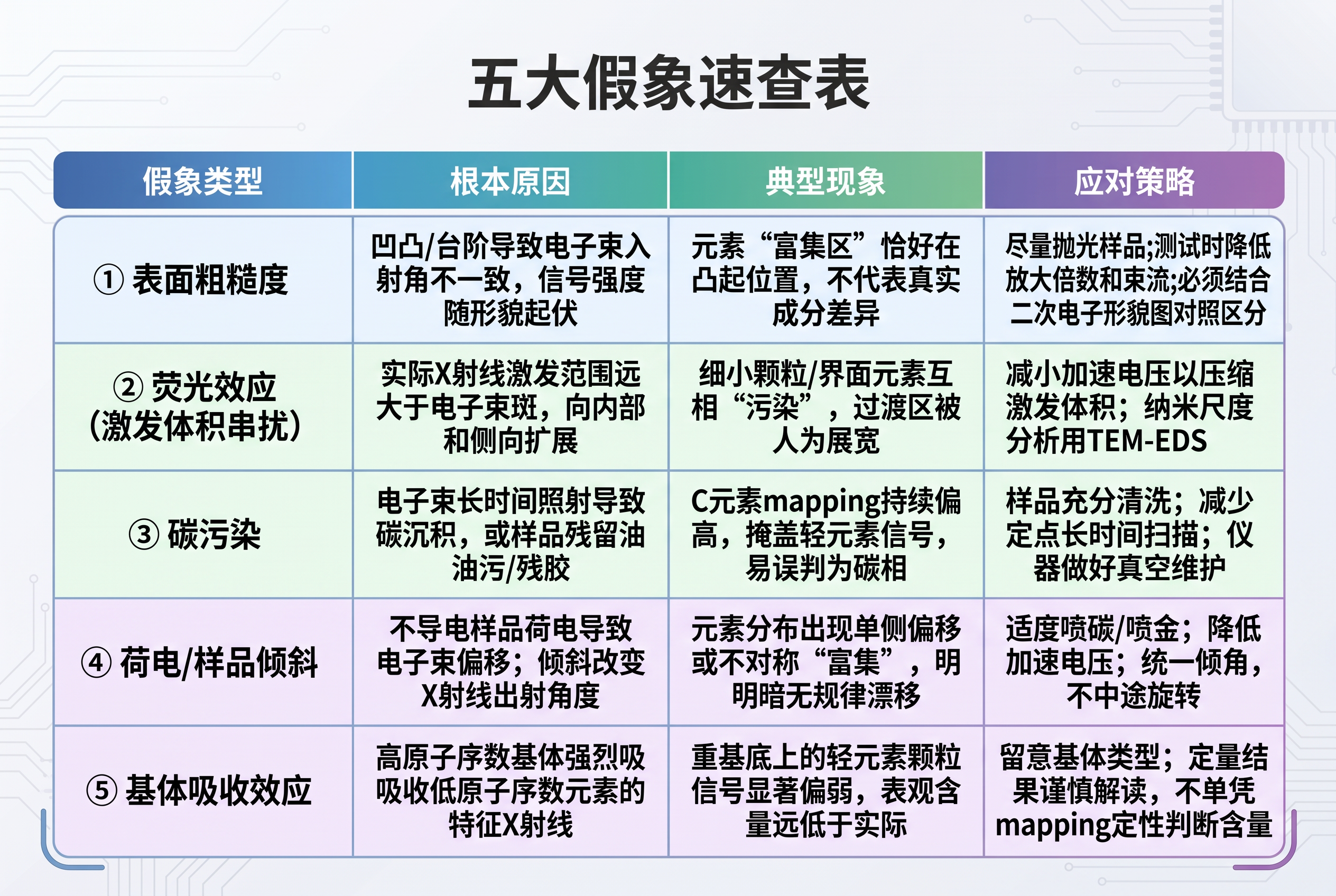

今天一次性梳理SEM Mapping最常遇到的5类假象，看懂之后，测试避坑、回复审稿意见都能用上。

一、表面粗糙度带来的衬度假象（最普遍）

起因：样品表面凹凸不平、裂纹、台阶，导致电子束入射角度不一致。凸起区域信号强，凹陷区域接收信号弱。

现象：元素mapping图跟着形貌起伏走，“富集区”恰好是样品凸起位置，不代表真实的成分差异。

 应对策略：尽量抛光样品；测试时降低放大倍数、减小束流；务必结合二次电子形貌图进行对照区分。

二、电子束荧光效应｜激发体积串扰

起因：高能电子不仅打在表面微区，还会向样品内部和侧向激发X射线。实际采集信号范围远大于电子束斑尺寸。

现象：细小颗粒或界面处元素互相“污染”，界面过渡区被人为展宽，无法精准定位微区真实成分。

 应对策略：减小加速电压以压缩激发体积；若要分析纳米尺度界面，应优先考虑TEM-EDS。

三、碳污染/表面污染物干扰

起因：长时间电子束照射导致碳沉积，或样品残留油污、胶带残胶。

现象：C元素mapping持续偏高，掩盖轻元素信号；轻微污染容易被误判为碳化物或富碳相。

应对策略：样品充分清洗；减少定点长时间扫描；仪器做好真空维护。

四、样品倾斜与荷电效应干扰（不导电样品重灾区）

起因：不导电样品发生荷电，导致电子束偏移或散射异常；样品倾斜会改变X射线出射角度。

现象：元素分布出现单侧偏移或不对称“富集”，mapping明暗呈现无规律漂移。

应对策略：适度喷碳或喷金；降低加速电压；统一样品倾角，不要中途旋转样品。

五、基体吸收效应：重元素遮挡轻元素X射线

起因：高原子序数（重元素）基体会强烈吸收低原子序数（轻元素）的特征X射线。

现象：重金属基底上的轻元素颗粒信号显著偏弱，看起来含量很低，但实际只是信号被吸收。

应对策略：测试时留意基体类型；定量结果谨慎解读，不要仅凭mapping定性判断含量高低。

六、一句话总结

EDS Mapping是半定量辅助表征手段，不是绝对真实的元素分布图。 形貌、激发体积、基体吸收、污染、荷电——任意一项都能制造出肉眼看上去非常逼真的“假富集”。

投稿前养成习惯：形貌图 + 线扫 + mapping三者对照，绝不单独依靠一张面扫图下结论。
