做材料合成的朋友，拿到XRD图谱后的灵魂拷问往往是：我的样品纯不纯？有没有看不见的杂相？ 有时候图谱上多出一个“小鼓包”或“矮峰”，就让人纠结半天。

今天这篇文章，就帮你把XRD判断杂相的底层逻辑、图谱特征、标准卡片比对、定量方法以及合成追踪一次性理清楚。

一、XRD图谱与物相的基本关系

XRD记录的是X射线被样品中周期排列的原子面散射后的衍射强度。当波长λλ、晶面间距dd与衍射角θθ满足布拉格条件（2dsin⁡θ=nλ2dsinθ=nλ）时，会产生衍射峰。一种晶体结构对应一组固定的晶面间距，因此给出一套位置和相对强度都固定的衍射峰——这就是物相的“指纹”。

物相 = 确定晶体结构 + 确定成分的固态相。同种元素不同排列就是不同物相（如锐钛矿和金红石都是TiO₂，但峰位完全不同）。杂相 = 目标主相之外额外存在的结晶相（未反应前驱体、副产物、偏析相等）。

多相样品遵循强度叠加原理：每个相按自身含量贡献一组峰。一个相能否被看到，取决于它的峰是否高出了背景。 XRD判断杂相的本质，就是看图谱中除主相峰之外，有没有不属于主相的额外峰。

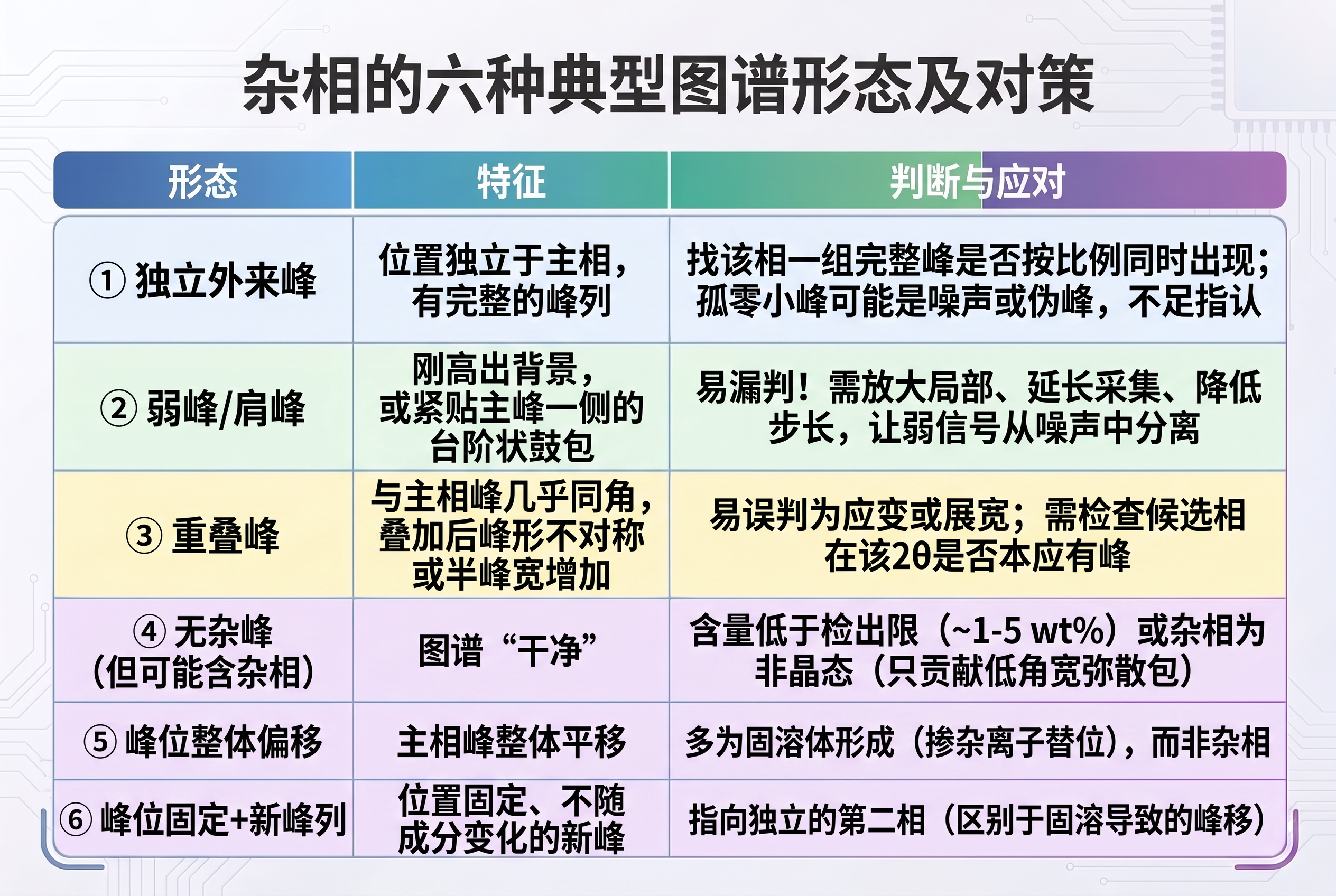

二、杂相的六种典型图谱形态及对策

三、标准卡片比对：给杂相“验明正身”

确认外来峰属于哪个相，依据是粉末衍射标准卡片（PDF/JCPDS）。每张卡片记录某物相的2θ、相对强度和晶面指数。

关键原则：位置、强度顺序、峰的数目三者都吻合，才能判给该相。仅凭一两个峰位接近就指认，极易出错（不同物相的某个峰偶然相近很常见）。

* 案例1：Ag掺杂ZnO → Ag⁺与Zn²⁺半径差过大，难以替位，以金属单质析出，在38°和44°附近长出独立的立方Ag峰，且随Ag含量增加而增强。
* 案例2：铜氧化物体系 → 可能同时存在金属Cu、Cu₂O、CuO，需分别对照JCPDS卡片（如Cu：43.7°/50.7°/74.3°；Cu₂O：36.4°/42.3°；CuO：另一组单斜峰），逐峰标记才能区分目标相和共存相。

四、为什么“没有杂峰”不等于“没有杂相”？

XRD看不到杂相，通常有两个原因：

* 含量低于检出限：常规实验室XRD对结晶相的检出限约1~5 wt%。低于此限，最强峰也淹没在背景中。一张无杂峰的图谱，准确表述应是“未发现高于检出限的结晶杂相”。
* 杂相为非晶态：非晶相没有长程有序，不产生尖锐衍射峰，只在低角贡献一个宽弥散“馒头包”。若要定量非晶含量，需靠背景拟合或加入内标。

经典案例：BiFeO₃合成 → 受形成动力学限制，常伴随Bi₂Fe₄O₉、Bi₂₄Fe₂O₃₉等微量副相，只在各自最强峰处露出很弱的小峰（如28°-30°的鼓包）。只盯着主相峰是否尖锐，很容易把含微量副相的样品当作单相。

五、定量与区分：精修、固溶与杂相

确认有杂相后，下一步是定量和区分。

* Rietveld全谱精修：用各相结构模型计算理论图谱，对整条曲线的峰位、峰形、强度和背景同时拟合。差值曲线是关键——如果某2θ反复出现模型解释不了的“残峰”，就提示存在未建模的杂相。多相精修可直接给出各相的质量分数。
* 区分杂相、固溶和主相峰移：
 固溶体：掺杂离子进入晶格，主相峰整体平移（方向由离子半径差决定），不出现新相峰。
杂相：出现位置固定、不随成分平移的新峰列。
两者可在同一样品中并存。

六、追踪杂相在合成中的演变：变温XRD

追踪杂相随温度/时间的变化，是优化合成条件的关键。

* 煅烧温度序列：将不同温度的XRD图谱并排，可读出中间相出现和消失的温度区间，确定杂相完全消失的煅烧温度。
* 原位变温XRD：在升温或反应中连续采集图谱，记录每个相的峰随时间/温度出现、增强和消失。能捕捉瞬态中间相，并精确定出“工艺窗口”——目标相已生成、分解产物尚未出现的时间/温度区间。

经典案例：FAPbI₃钙钛矿退火 → 原位XRD可同时分辨前驱体相、钙钛矿相和PbI₂相。退火过头时PbI₂峰重新长出，对应钙钛矿分解。通过绘制各相峰面积随时间演变，可精确定出最佳退火窗口。

总结一句话：XRD判断杂相，从“有没有多出来的峰”开始，但远不止于此。要区分真假杂峰、结合PDF卡片指认、理解检出限和非晶盲区、利用精修定量，并借助变温实验追踪演变——这一套组合拳打下来，才能对样品的相纯度做出可靠判断。
