模态分析算出了固有频率，不就是看振动了吗？

谐响应分析算出了振幅，那模态还有啥用？

其实，它们解决的问题完全不同。

今天，我把这两者之间的边界彻底讲清楚——什么时候用模态，什么时候用谐响应，以及为什么大多数时候需要“两件套”一起上。

一、一张表看懂核心区别

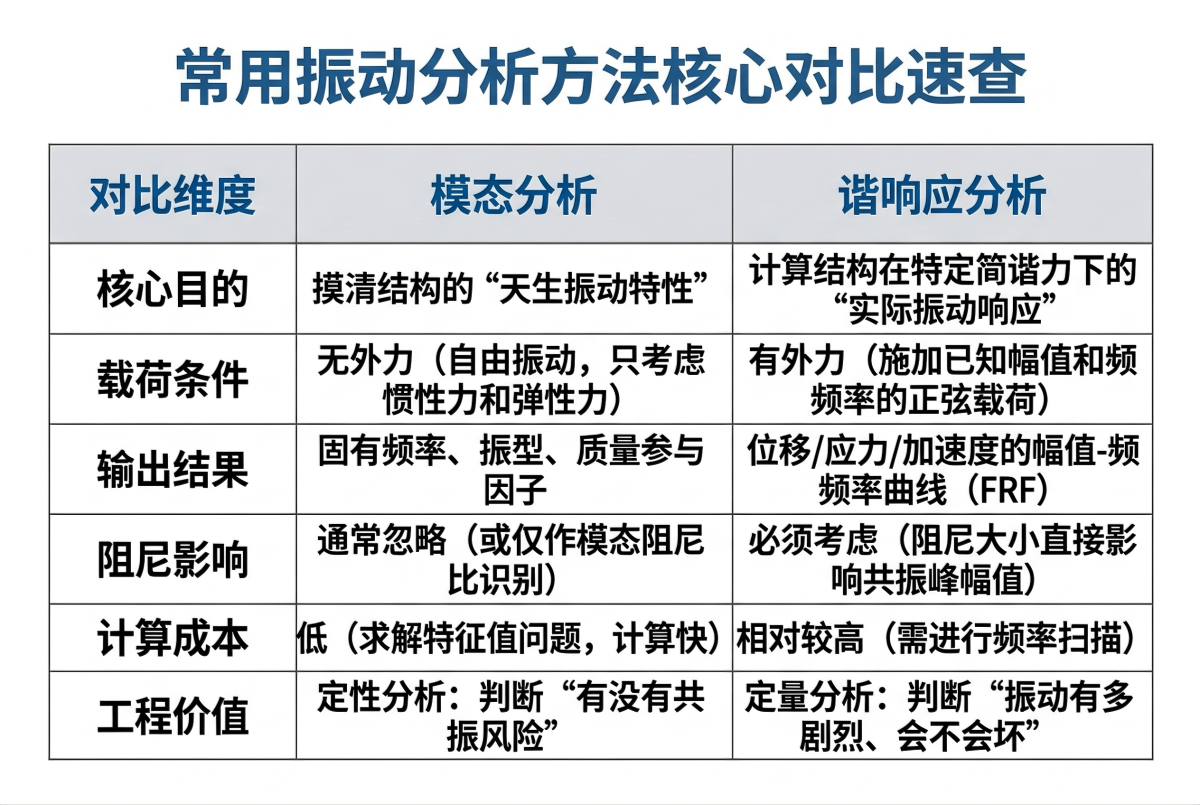

为了节省大家的时间，先上一张表，把核心差异列得明明白白：

记住一句话：
模态分析看“可能性”，谐响应分析看“严重性”。

二、模态分析：结构的“侦察兵”

模态分析，本质上是求解结构的自由振动特性——它假设结构不受外力，只考虑惯性力和弹性力在“打架”。

1. 它能告诉我们什么？

固有频率：结构最容易产生振动的频率点（可以理解为它的“敏感频率”）。

振型：在某个固有频率下，结构会弯成什么形状、是扭转还是局部抖动。

质量参与因子：告诉你每一阶模态在X、Y、Z方向上对振动响应的“贡献权重”。2. 什么时候只用模态就够了？在很多工程早期评估阶段，不需要算得特别精细，只要知道“会不会撞车”：

方案选型对比：比如设计一个支架，初步对比铝制和钢制哪个固有频率更高，避开激励源。

快速规避共振区间：电机额定转速3000 rpm（对应50 Hz），只要模态分析显示一阶固有频率不在50 Hz附近（比如>65 Hz或<35 Hz），通常就能通过初步评审。

故障排查的“初诊”：设备振动异常，做模态测试发现某阶模态频率与工作转速频率重合，基本可以锁定是共振问题。
模态分析最大的价值在于“定性”。它计算快、不受载荷干扰，是动力学分析当之无愧的“侦察兵”。

三、谐响应分析：结构的“精算师”

谐响应分析，是在模态分析的基础上，引入了一个持续存在的简谐载荷。

打个比方：

模态分析是问：“你会不会跳舞？”（有没有跳舞的天赋）

谐响应分析是问：“给你一首节奏强劲的歌，你能跳多疯？”（实际跳起来振幅多大、会不会扭伤腰）

1. 它解决了模态分析回答不了的问题

模态分析只能提示风险，但给不出具体数值：

共振时振幅到底有多大？（0.1 mm 还是 10 mm？）

共振时的动应力有多高？（会不会直接断裂？）

加了减震措施后，振幅能降下来多少？

谐响应分析的核心输出是频率响应函数（FRF）：

幅频曲线：看振幅随频率的变化，精准定位共振峰的位置和高度。

相频曲线：看位移与激励力的相位差，帮助确认共振点。

2. 什么时候必须用谐响应？

以下场景，光做模态分析是远远不够的：

旋转机械的动刚度校核：已知转子不平衡量，需要计算轴承座处的振动幅值是否满足ISO标准。

振动疲劳寿命预测：疲劳分析需要输入准确的动应力幅值，这必须来自谐响应（或瞬态）分析。

隔振设计验证：设计了橡胶隔振器，需要定量计算传递到基础的力是否达标。

声学辐射预估：结构表面振动速度（由谐响应提供）是后续噪声仿真的边界条件。
谐响应分析最大的价值在于“定量”。它是连接“设计”与“工程规范”的桥梁。没有它，你永远不知道自己的设计是“刚刚够用”还是“过于保守”。

四、为什么经常“模态+谐响应”两件套一起上？

在很多教科书和软件操作流程中，都会强烈建议：先做模态分析，再做谐响应分析。

这不仅仅是操作习惯，而是有深刻的物理和数学原因。

1. 模态是谐响应的“基底”

目前主流的求解方法中，模态叠加法是将谐响应的物理位移，分解为各阶模态振型的线性叠加：

如果模态分析算漏了某一阶关键模态，谐响应结果必然失真；

谐响应曲线上的每一个“共振峰”，理论上都能在模态分析结果中找到对应的固有频率。

2. 流程

在我经手的项目里，标准的动力学分析路径通常是这样的：

第一步：模态分析（先“扫雷”）

提取前几阶固有频率，检查是否有频率落在工作频率范围内；

观察振型，确认是整体模态还是局部薄弱环节。

第二步：谐响应分析（再“精算”）

在模态分析的基础上，施加实际的正弦激励载荷；

设置合理的阻尼（这一步极其关键！）；

进行频率扫描，提取危险测点的位移和应力响应曲线。

第三步：综合决策

五、“避坑指南”

误区1：模态频率算准了，谐响应就一定是准的

错。
模态分析通常忽略阻尼，而谐响应对阻尼极其敏感。
阻尼比差1%，共振峰的幅值可能相差几倍甚至十几倍。如果阻尼参数是拍脑袋填的，谐响应结果毫无参考价值。

误区2：谐响应比模态高级，以后只做谐响应就够了

错。
谐响应计算量大，且如果模态分析阶段频率范围没取全，谐响应很容易漏掉关键模态。
记住：模态是“体检”，谐响应是“专项检查”。体检不过关，专项检查做得再细也没意义。

误区3：共振频率就等于固有频率

不完全对。
对于有阻尼系统，共振频率（振幅最大的频率）会略低于无阻尼固有频率。
虽然工程上常近似相等，但在高精度分析或阻尼较大时（如橡胶减振），需要注意这个区别。

六、总结：到底怎么选？

最后，用一段通俗的比喻来收尾：

模态分析就像看一个人的基因图谱，告诉你他天生擅长什么、有什么潜在风险。

谐响应分析就像给他安排一项具体的体力活，看他干完活累不累、会不会受伤。

选择建议：

只关心“会不会出事”（频率避不避得开）→ 用模态；

关心“出事了会怎么样”（振幅多大、应力多高）→ 用谐响应；

既要防患未然，又要精准设计 → 模态 + 谐响应，两件套一起上。
