“熵”和“吉布斯自由能”它们几乎贯穿所有关于反应方向、相稳定性和平衡的判断，但物理图像有时又觉得模糊。今天咱们，从熵在数什么、自由能怎么用，以及如何获取它们的数值这三个角度，把这两个热力学量的来龙去脉捋一捋。

一、熵，到底在数什么？

一杯水，我们用温度、压强、体积就能描述它的宏观状态。但构成它的水分子，却有着天文数字般的位置和速度组合。在同样的宏观状态下，微观上可能的排列数目，记作 Ω。熵 S = k_B ln Ω，其中 k_B 是玻尔兹曼常数。取对数是为了让两个子系统合并时，Ω 相乘而熵可以直接相加。

在材料里，最容易数清楚的微观状态是原子在晶格上的占位。几种阳离子共享一套格点，每一种分配方式都是一个微观状态。把这些分配数完、取对数，就得到理想混合的构型熵：ΔS_mix = -R∑x_i ln x_i。等摩尔二元合金的构型熵约 5.8 J·mol⁻¹·K⁻¹，五元合金则升到约 13.4 J·mol⁻¹·K⁻¹。

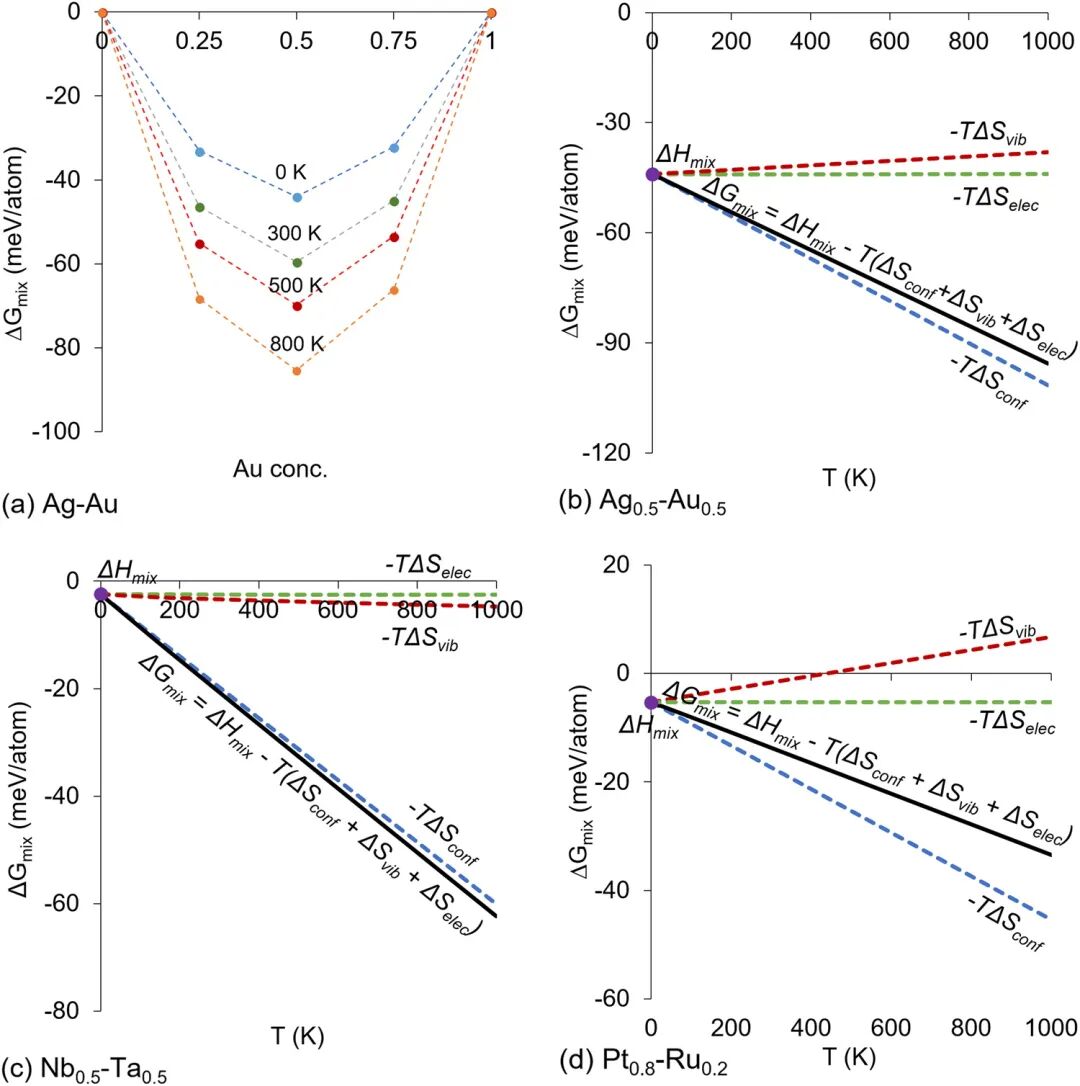

占位之外，原子振动、电子激发、自旋取向也各自贡献状态数，对应振动熵、电子熵和磁熵。计算表明，在固溶体中构型熵通常占主导（贡献约 80%-140%），振动熵可正可负（约 -45% 到 +21%），而电子熵的贡献常小于 0.05%，几乎可以忽略。

除了统计计算，实验上熵由克劳修斯定义给出：dS = δQ_rev / T。可逆过程中吸收的热量除以温度，就是熵的增量。这也意味着，同样一焦耳热量，在低温下比高温下带来的熵增更大。从 0 K 开始，通过测量热容 C_p 对 T 的积分，就能得到物质的绝对熵。第三定律指出，完美晶体在 0 K 时只有一种排列，熵为零，这为所有物质提供了统一的熵值基准。

二、吉布斯自由能 G = H - TS，方向判据的由来

熵的用处在于判断方向：孤立体系中，自发过程让总熵增加。但实验室反应多在恒温恒压下进行，系统与外界有热交换，系统自身的熵可升可降。此时需将系统与环境加在一起考虑。

恒温下，环境吸收的热量等于系统放出的热（-ΔH），环境的熵变就是 -ΔH/T。总熵变条件 ΔS_total > 0 可转化为 ΔH - TΔS < 0。定义 吉布斯自由能 G = H - TS，则在恒温恒压下，自发过程的方向判据简化为 ΔG < 0。从此，判断方向只需考虑系统自身的状态函数。

这个定义式中，两项的物理意义明确：ΔH 包含成键、体积变化等能量项；-TΔS 是温度给熵配的权重。由于这一项的存在，G 必然随温度变化，且 dG/dT = -S，熵越大的相，其 G 随温度下降得越快。

三、ΔG 怎样连接反应方向与平衡？

有了 ΔG，方向和平衡都能量化。标准状态下：ΔG° = -RT ln K。在 298 K 时，ΔG° 每降低约 5.7 kJ·mol⁻¹，平衡常数 K 就扩大 10 倍。非标准态下，则使用 ΔG = ΔG° + RT ln Q，反应商 Q 与 K 的比较决定了反应进行的方向。

平衡进一步细分到每个组分，便是化学势 μ_i，它表示组分 i 对体系自由能的贡献。物质会从化学势高的相自发流向化学势低的相；当所有组分在各相中的化学势相等时，体系达到相平衡。

四、ΔH 与 TΔS 的此消彼长：温度如何“改写”趋势

在不太宽的温度范围内，可近似认为 ΔH 和 ΔS 不变，那么 ΔG(T) ≈ ΔH - TΔS 是一条直线。于是，问题变得清晰：ΔH 的正负记录放热还是吸热，ΔS 的正负记录排列数增减，温度 T 只负责放大或缩小熵项的权重。

由此得到四种基本类型：

放热且熵增 (ΔH<0, ΔS>0)：任何温度下 ΔG<0，自发。

吸热且熵减 (ΔH>0, ΔS<0)：任何温度下 ΔG>0，不自发。

放热但熵减 (ΔH<0, ΔS<0)：低温下 ΔG<0（焓项主导），高温下 ΔG>0（熵项反超）。水结冰、气体吸附属于此类。

吸热但熵增 (ΔH>0, ΔS>0)：高温下 ΔG<0（熵项主导），低温下 ΔG>0。碳酸钙分解（CaCO₃ → CaO + CO₂）是典型例子。

转变温度 T* 就是 ΔG = 0 时的温度，T* = ΔH / ΔS。相变潜热和相变熵因此紧密相连：ΔS_tr = ΔH_tr / T_tr。

五、高熵材料：把 TΔS 变成设计变量

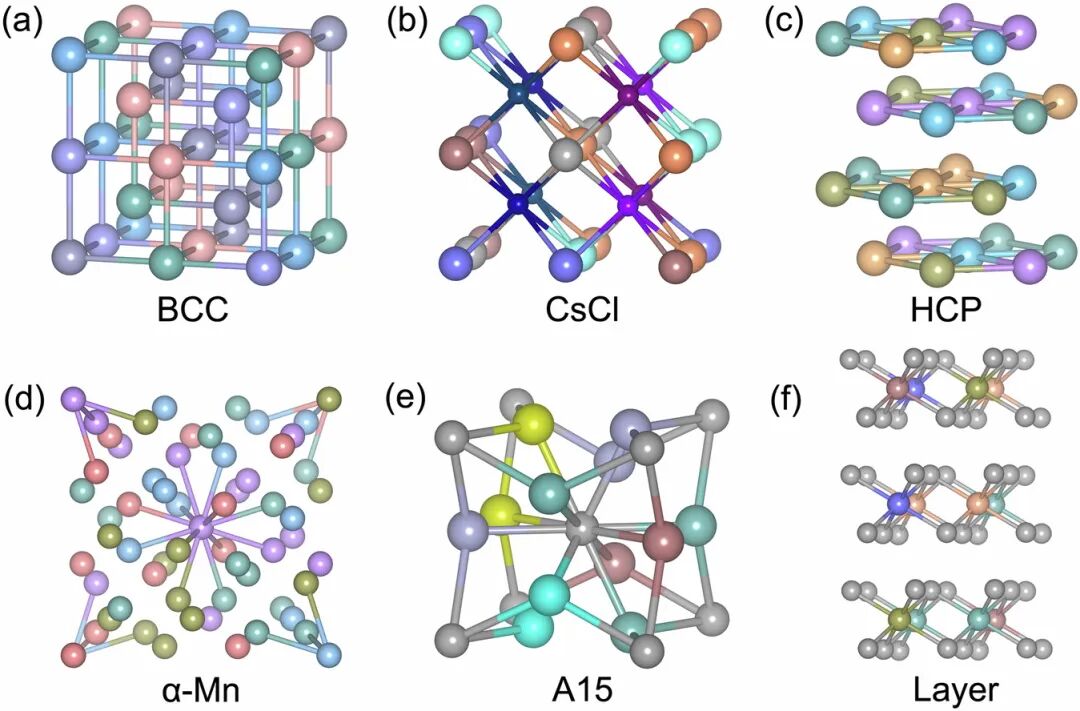

反过来，我们可以利用 ΔG = ΔH - TΔS 来设计材料。增大 ΔS，可以在相同的 ΔH 下，将转变温度（如高温单相区稳定存在的下限）下移，从而拓宽目标相区的温度窗口。等摩尔五元氧化物的构型熵约 13.4 J·mol⁻¹·K⁻¹，在 1000 K 时，TΔS_conf 可达 13.4 kJ·mol⁻¹，已与许多氧化物间的混合焓相当，足以在高温下稳定单相固溶体。实验上，岩盐结构的 (Mg,Co,Ni,Cu,Zn)O 就展示了这种可逆的析出-回溶行为。

六、如何获得熵与自由能的数值？

这些热力学量的数值，要么测出来，要么算出来。

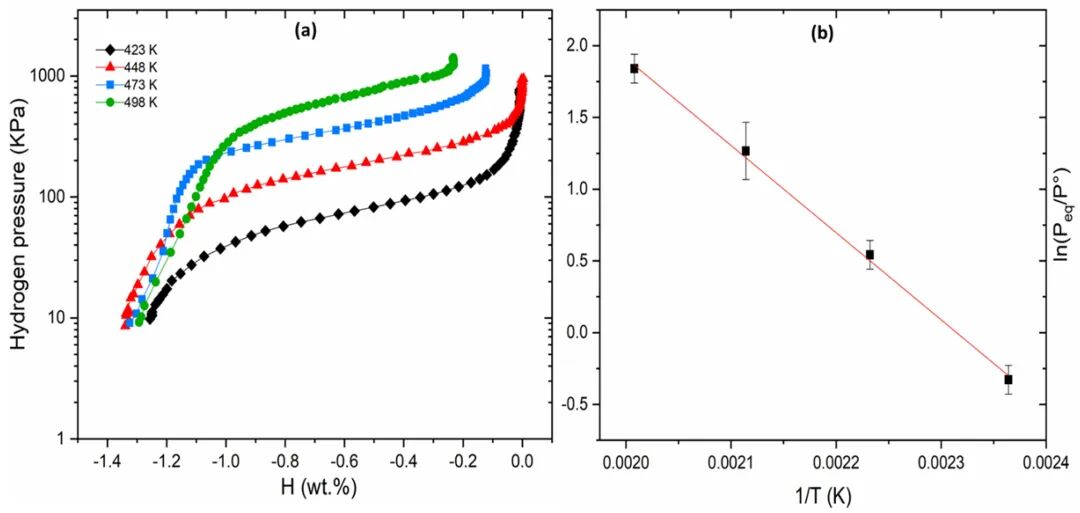

实验测量：通过量热法测量热容 C_p 随温度的变化，从 0 K 积分得到绝对熵，遇到相变则补上相变熵 (ΔH_tr/T_tr)。差示扫描量热法 (DSC) 可直接测量相变温度和潜热。另一种方法是通过平衡常数反推，利用范托夫方程 lnK = -ΔH/(RT) + ΔS/R，由不同温度下的 K 值作图，从斜率和截距获得 ΔH 和 ΔS。

理论计算：基于第一性原理等计算，通过声子谱获得振动自由能和熵，通过费米面附近态密度获得电子熵，通过占位无序模型（如特殊准随机结构、团簇展开）处理构型熵。将这些贡献 (E_DFT + F_vib + F_elec - TS_conf) 相加，即可得到体系的 G(T)，直接与实验比对。

CALPHAD 方法：将实验量热、相平衡数据和第一性原理计算结果整合，拟合成各相自由能的解析表达式，是计算相图和复杂多相平衡最有力的工具。

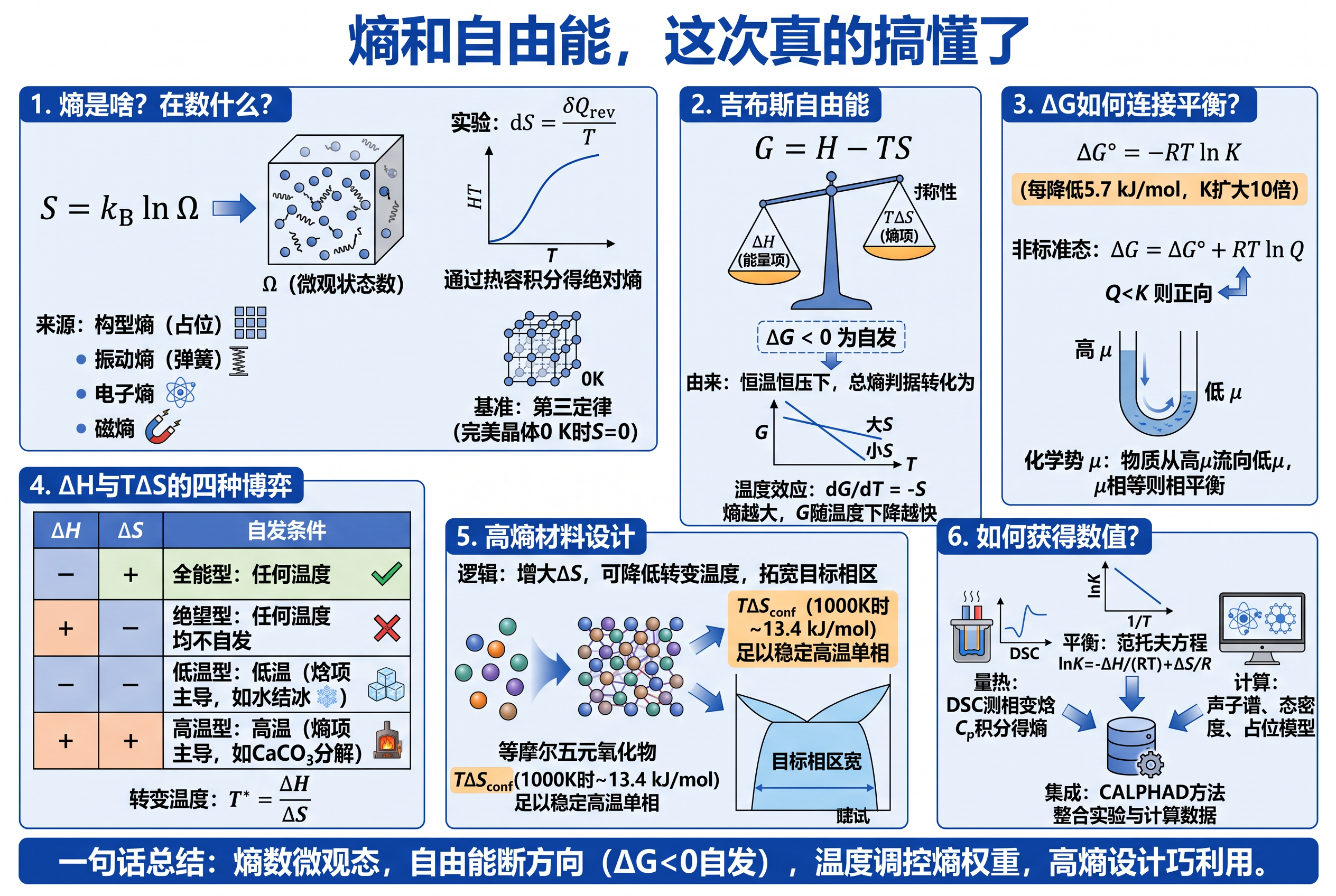

要点总结：熵是微观状态数的度量，吉布斯自由能 (G=H-TS) 是恒温恒压下判断过程方向的根本判据。温度通过 -TS 项调控反应趋势，而高熵材料正是利用这一项进行设计。获取这些量的可靠数值，需要量热实验、平衡测量与理论计算的协同。希望这份梳理能帮你把这套热力学语言用得更顺手。
