做计算模拟的朋友，大概都对着PDOS和COHP图发过愁。两个原子的轨道峰在PDOS图上重合了，是不是就说明它们成键了？COHP图里出现了反键峰，是不是键就要断了？今天咱们就把成键轨道和反键轨道的核心逻辑、分析工具以及常见的误判，从头到尾理一遍。

一、先搞懂：成键轨道和反键轨道到底是什么？

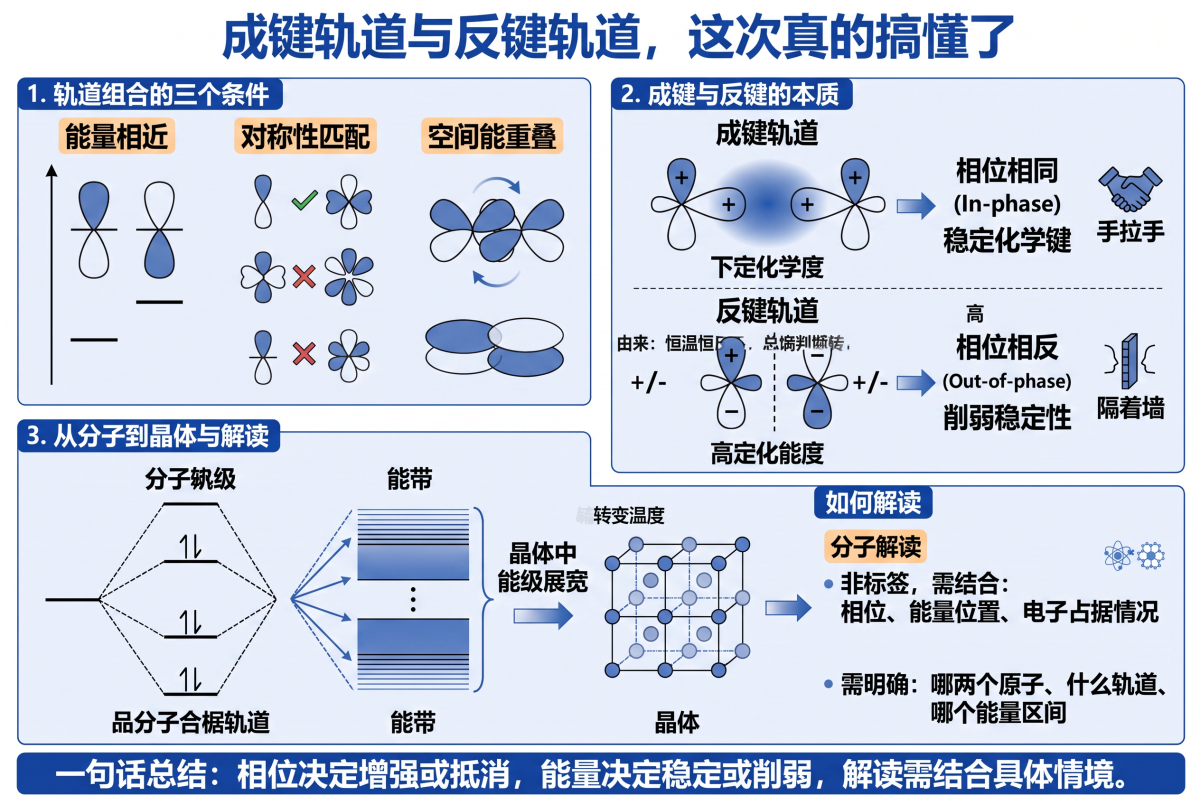

当两个原子的轨道满足能量相近、对称性匹配、空间能重叠这三个条件时，它们就会组合，劈裂成两组新轨道：

成键轨道：两个波瓣相位相同（+ 和 + 或 - 和 -），原子中间的电子云会显著增强，能量比原来的原子轨道低，像两个人“手拉手”，起到稳定化学键的作用。

反键轨道：两个波瓣相位相反（+ 和 -），原子中间会出现一个电子密度为零的节面，能量比原来的原子轨道高，相当于两人之间隔着一堵“墙”，会削弱键的稳定性。

在晶体中，无数原子重复排列，这些能级会进一步展宽成能带。要记住，成键和反键不是软件直接标好的标签，而是我们结合轨道相位、能量位置和电子占据情况解读出来的。而且讨论时必须说清楚是哪两个原子、什么轨道、在哪个能量区间，不能笼统地看整张图下结论。

二、核心逻辑：反键轨道被填满，意味着什么？

打个比方：成键电子像是“加固胶水”，反键电子则像是“拆胶溶剂”。判断键的强弱，关键在于反键态是否被电子占据。

在半导体或绝缘体中，价带通常填满了成键态，导带的反键态是空的，所以结构稳定。如果通过掺杂或引入缺陷，让反键态降到费米能级以下并被电子填充，这个键就会被削弱，表现为键长拉长、材料变软。

在金属中，费米能级本身穿越能带，情况更复杂。不能看到反键峰就说键要断了，必须结合填充比例和具体的原子对来综合判断。

在分子中，可以用键级（成键电子数减反键电子数除以2）来衡量键的强度。固体中没有这么简化的公式，但“成键填充稳定，反键填充弱化”的核心规律是通用的，可以用来解释吸附强弱、结构畸变和催化活性。

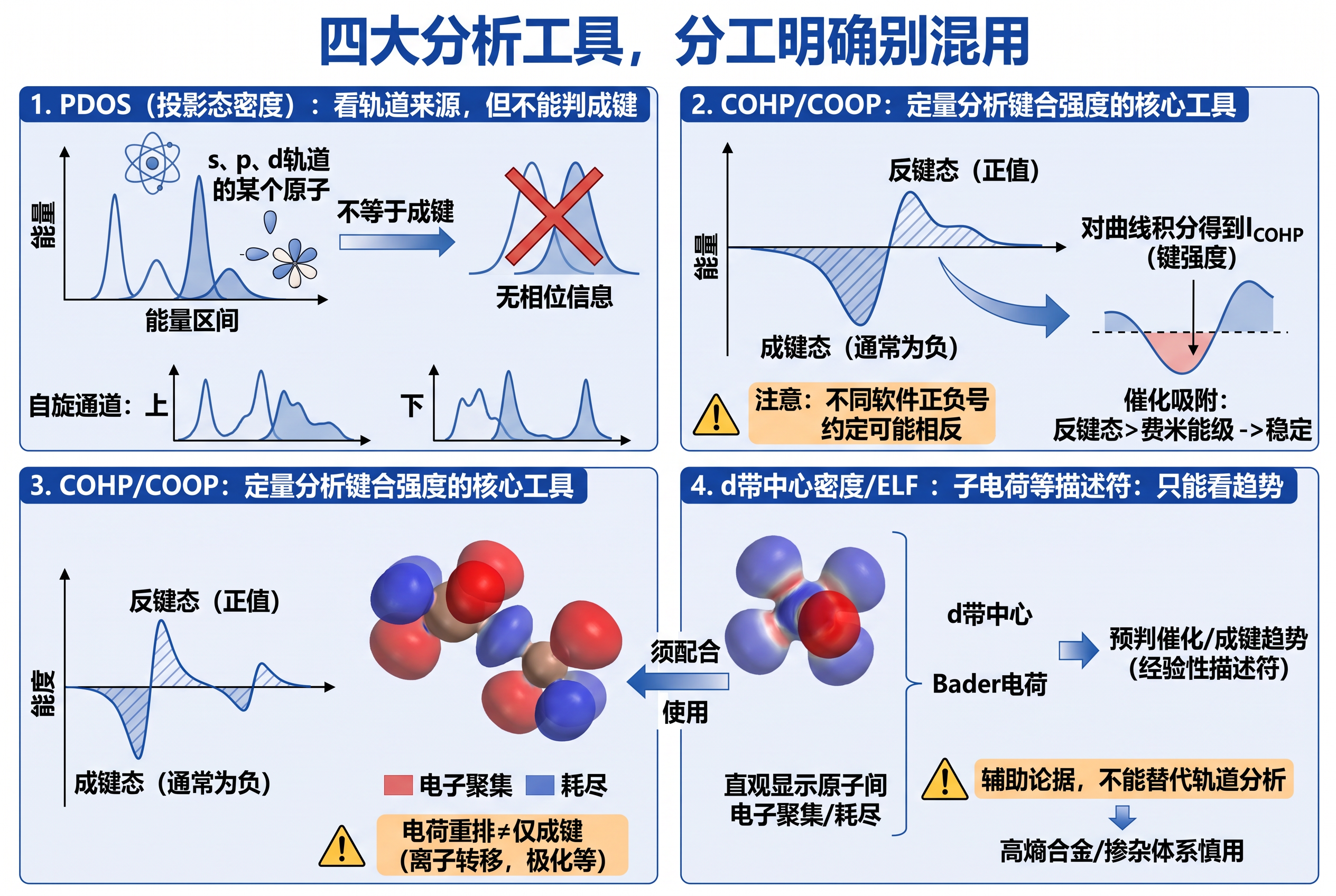

三、四大分析工具，分工明确别混用

1. PDOS（投影态密度）：看轨道来源，但不能判成键
PDOS只能告诉你某个能量区间的峰来自哪个原子的s、p、d轨道。它不包含波函数的相位信息，所以两个轨道峰在PDOS上重合，绝不等于它们形成了成键。这只能说明轨道发生了杂化或有耦合的迹象。分析时还要注意区分自旋，上下自旋通道要分开看。

2. COHP/COOP：定量分析键合强度的核心工具
这是唯一能直接在能量层面上区分成键和反键贡献的工具。它专门分析你指定的那一对原子，把成键态（通常为负值）和反键态（正值）的贡献区分开。对COHP曲线积分，就能得到ICOHP，用来量化键的绝对强度。特别注意：不同软件的正负号约定可能相反，写图注时一定要标明！催化吸附体系中，如果吸附物和金属d轨道耦合后，反键态高于费米能级（未被占据），吸附就稳定；反之，如果反键态下移被填满，吸附就会减弱。

3. 差分电荷密度/ELF：看电子空间分布，辅助佐证
这些方法能直观地显示原子间电子是聚集还是耗尽，可以作为成键的佐证。但要注意，电荷重排也可能来自离子转移、界面极化等效应，不能单独用来证明键强，必须和COHP数据配合。

4. d带中心、Bader电荷等描述符：只能看趋势
这些是经验性描述符，可以用来预判催化或成键的变化趋势，属于辅助论据，不能替代直接的轨道成键分析，尤其在复杂的高熵合金或掺杂体系中要慎用。

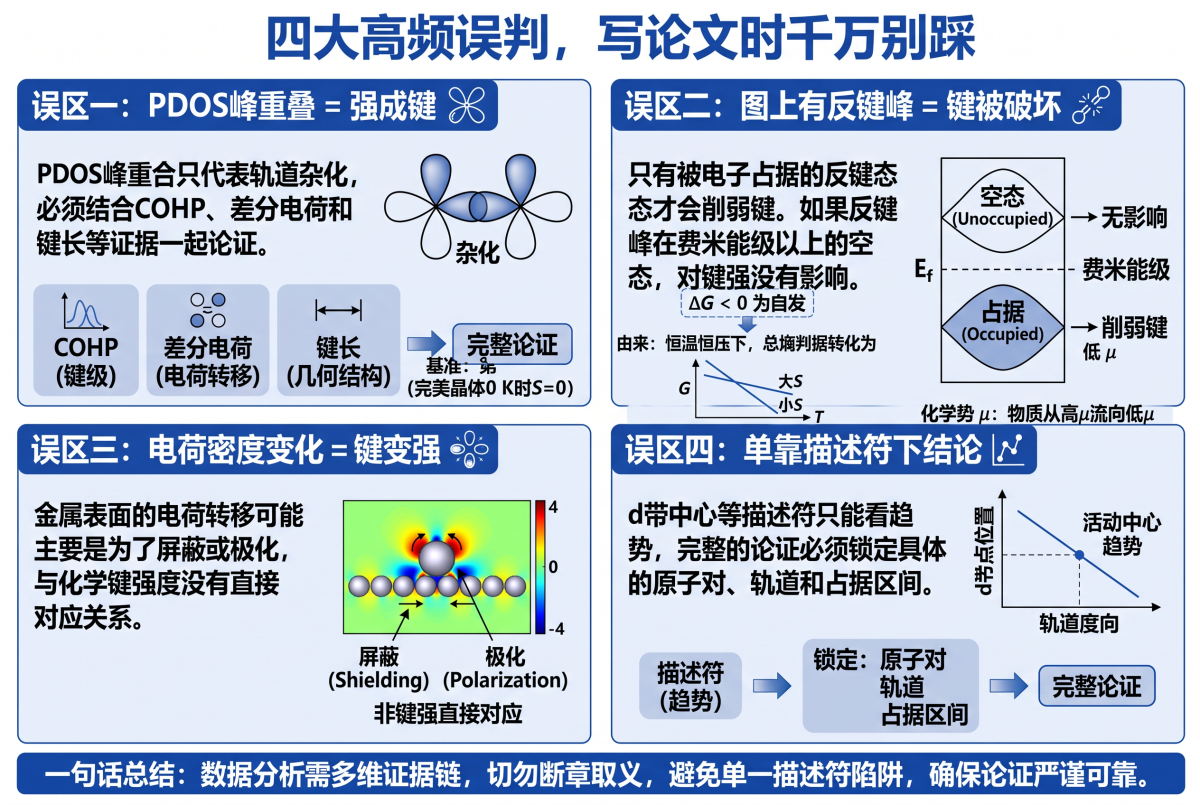

四、四大高频误判，写论文时千万别踩

误区一：PDOS峰重叠 = 强成键。 PDOS峰重合只代表轨道杂化，必须结合COHP、差分电荷和键长等证据一起论证。

误区二：图上有反键峰 = 键被破坏。 只有被电子占据的反键态才会削弱键。如果反键峰在费米能级以上的空态，对键强没有影响。

误区三：电荷密度变化 = 键变强。 金属表面的电荷转移可能主要是为了屏蔽或极化，与化学键强度没有直接对应关系。

误区四：单靠描述符下结论。 d带中心等描述符只能看趋势，完整的论证必须锁定具体的原子对、轨道和占据区间。

总结一下：分析成键和反键轨道，是理解结构稳定性、吸附强度和掺杂效应的专业工具。标准流程就三步：锁定目标原子对和轨道 → 判断反键态的电子占据情况 → 结合COHP等定量工具分析。把这一步走扎实，再搭配其他图谱交叉验证，结论就很难被审稿人挑出毛病。
