做透射电镜（TEM）的朋友，对HRTEM（高分辨透射电镜）图像里的晶格条纹一定不陌生。但拿到一张漂亮的条纹图，你真的能准确回答：这些条纹到底反映了什么？间距怎么测才靠谱？弯曲和中断又代表了什么结构信息？

今天这篇文章，就把HRTEM晶格条纹的成像来源、测量方法、结构解码逻辑以及常见异常形貌的成因一次讲清楚。

一、晶格条纹是怎么形成的？

晶格条纹并非对晶面的“照相式记录”，而是透射波与衍射波相位干涉的结果。电子穿过样品的薄区后，晶体的周期性投影势将波函数分解为不同空间频率；物镜将这些频率的一部分传递到像平面，最终形成明暗相间的周期强度图案。

在弱相位物体近似下，某一倒易矢量gg的像强还受到相位衬度传递函数sin⁡χ(g)sinχ(g)的调制——这意味着，欠焦量或球差变化时，同一结构的明暗位置可能发生互换。样品厚度与带轴偏离也会改变参与干涉的衍射束。因此，条纹清晰度同时受样品本身结构和成像传递条件双重控制。要确定原子柱位置，必须借助像模拟、焦距序列或像差参数进行支撑。

二、条纹周期怎么对应晶面间距？

条纹周期对应的是被物镜传递的空间频率。只有当这个频率与某组晶面的投影周期吻合时，才能将其标定为dhkldhkl​。标尺校准、取样区域位置和候选晶体结构——缺任何一项，0.20 nm也只是一个测量数值。

采集记录时，至少应保留加速电压、像素尺寸、欠焦量、厚度范围和倾转状态等参数。相同区域在邻近焦距下的条纹若发生可辨变形，前者应重复出现在邻近焦距，而后者会随焦距移动或反转。

三、间距、夹角、连续长度——怎么测？怎么看？

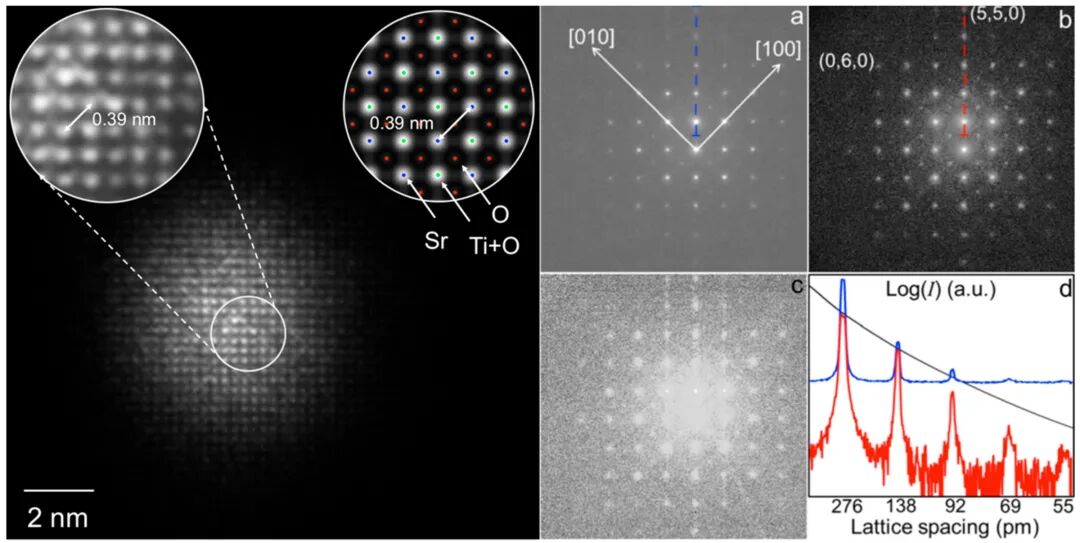

① 间距测量：跨周期取平均
沿条纹法向跨过NN个周期，量取总长度LL，则d=L/Nd=L/N。跨周期测量能有效削弱单像素偏差带来的误差；弯曲区域则应分成较小窗口分别测量，保留位置坐标和标准差。FFT（快速傅里叶变换）斑点到中心的距离给出倒易矢量长度∣g∣∣g∣，两者满足∣g∣=1/d∣g∣=1/d。

单个dd值常与多个物相或晶面族重合，因此必须引入第二组非共线周期和两组条纹的夹角来大幅压缩候选集合。立方晶系中可用dhkl=a/h2+k2+l2dhkl​=a/h2+k2+l2​核对数值，非立方晶系则需改用相应的度量关系。

② 两组条纹约束投影取向
条纹延伸方向与对应的倒易矢量互相垂直。取得g1g1​、g2g2​后，g1×g2g1​×g2​给出共同的区轴方向；条纹夹角则需与候选(h1k1l1)(h1​k1​l1​)和(h2k2l2)(h2​k2​l2​)的理论夹角进行核对。

需注意：局域窗口缩小时，FFT斑点会变宽，方向分辨率随之下降。窗口大小决定了空间分辨率与倒易分辨率的取舍——跨界面的大窗口容易把两个微小转角平均成一组拉长斑点。

③ 连续长度 ≠ 颗粒直径
同一周期与方向可追踪的长度，反映的是该空间频率在当前视野内的连续范围。这与颗粒直径是两个不同的量：晶粒倾转、厚度起伏、弯曲消光或非晶覆盖都可能让条纹提前消失。

四、条纹弯曲、中断和强弱变化——各由什么产生？

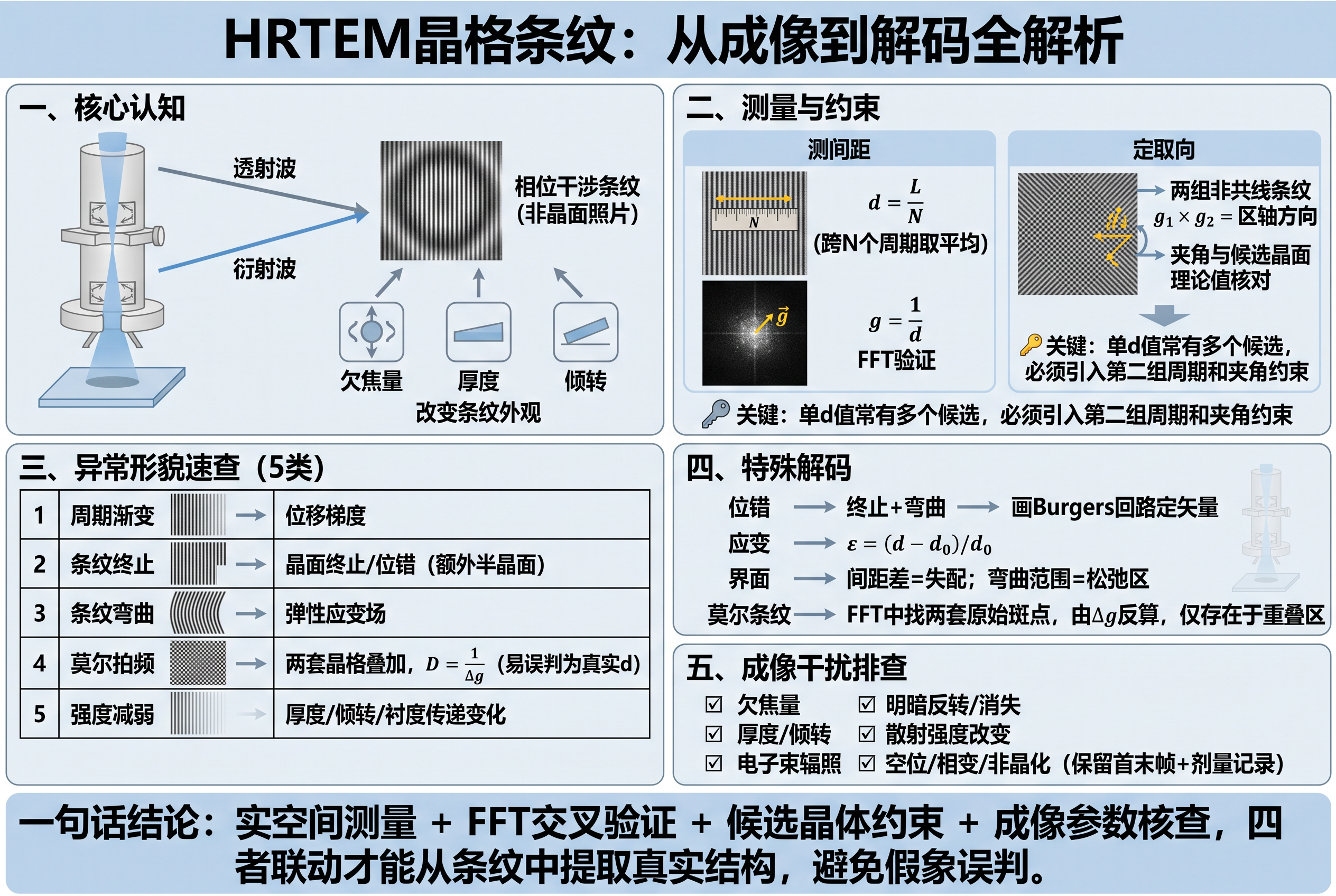

异常形貌可按几何特征分类：
* 周期渐变 → 对应位移梯度。
* 条纹终止 → 对应晶面终止。
* 长周期拍频 → 对应晶格叠加。
* 强度单独减弱 → 需核查厚度、倾转和相位衬度传递的影响。

五、位错和界面如何改写条纹几何？

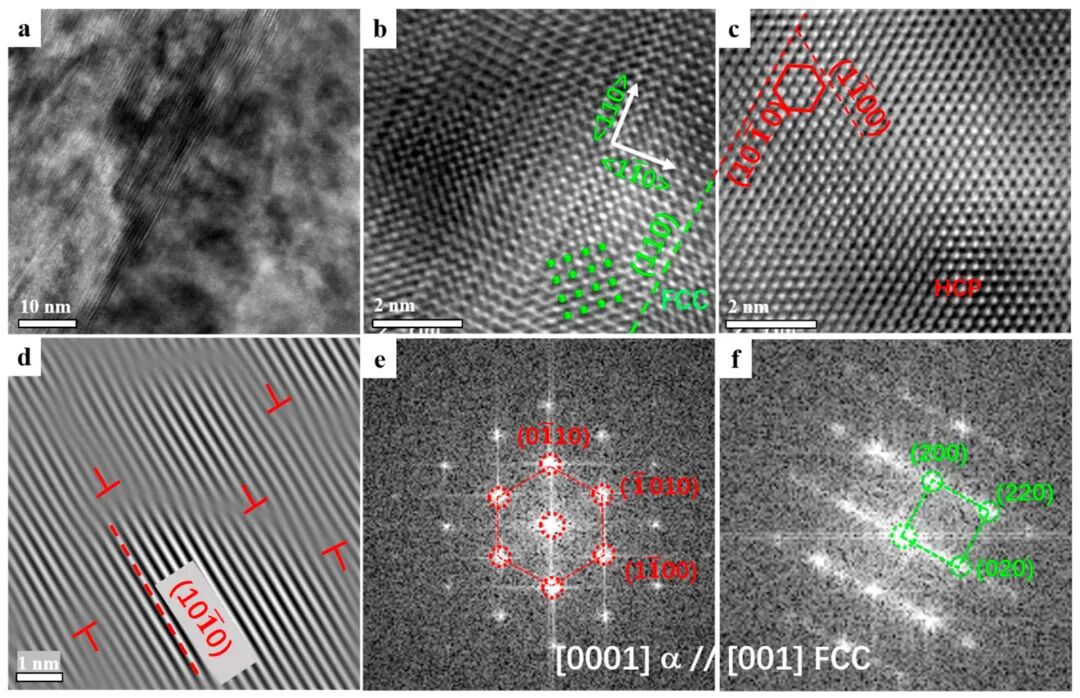

条纹在某点终止，并伴随邻近条纹弯曲时，可画Burgers回路核对闭合差。额外半晶面是刃位错在实空间中的几何特征，终止方向与闭合差共同约束Burgers矢量。

若局域周期从d0d0​变为dd，可写为法向应变ε=(d−d0)/d0ε=(d−d0​)/d0​。参考区、滤波半径和掩膜位置必须随应变图一并保存，否则滤波引入的相位跳变可能伪装成线端。

界面两侧若各有稳定周期，间距差和方向差可对应失配及取向关系；界面附近的弯曲范围则记录了弹性松弛区。原始HRTEM图像与滤波像应并列保存，以便复核线端是否源于掩膜。

六、莫尔条纹：晶格差频的“指纹”

当两套相近的倒易矢量叠加时，差矢量Δg=g1−g2Δg=g1​−g2​形成拍频，莫尔周期满足D=1/∣Δg∣D=1/∣Δg∣。DD常远大于任一晶面间距，若将其误索引为新的晶面间距，会得到虚假的晶格常数。

两套相同周期dd仅有转角θθ时，D=d/[2sin⁡(θ/2)]D=d/[2sin(θ/2)]；方向相同而间距略有差异时，D≈d1d2/∣d1−d2∣D≈d1​d2​/∣d1​−d2​∣。莫尔周期编码的是两套晶格的差值，其方向也由ΔgΔg决定。

识别莫尔拍频时，应在FFT中寻找两套原始斑点，再由ΔgΔg反算长周期。若长周期只存在于重叠区，拍频便来源于那一处的双晶格投影。

七、成像参数和电子束如何改变条纹？

欠焦量改变传递函数的零点位置，厚度改变动力学散射强度，偏离带轴改变衍射束的激发强度。若条纹消失而样品轮廓未变，应对照焦距、厚度和倾转记录进行排查；局部结构突变则应在相邻焦距下保留相近位置。

电子束还可能驱动空位形成、迁移、还原、非晶化或相变。首帧、末帧、累计剂量和采集时间构成完整的时间轴。若条纹中断只出现在后续帧中，它记录的是电子束照射后的结构状态，而非样品原始区域的信息。

总结一句话：HRTEM晶格条纹是相位衬度成像的产物，而非晶面的直接照片。间距、夹角、连续长度、弯曲和中断分别对应不同的结构信息——但要准确解码，必须结合像模拟、FFT分析、候选晶体结构约束和成像参数记录，避免将成像假象误判为真实结构特征。
