做表面计算的朋友，对表面能这个量肯定不陌生。但真正动手算起来就会发现，同样是算表面能，不同终止面、不同缺陷态之间的比较，比算个吸附能要麻烦得多。问题出在一个很基本的地方：不同表面的原子数可能不一样。一个终止面多两个氧，另一个少一个氧，直接比总能，比的就不只是“表面”的代价，还把原子数的差异也混进去了。今天咱们就来聊聊，表面能计算里为什么要统一化学势，以及具体怎么操作。

一、化学势到底在“统一”什么？

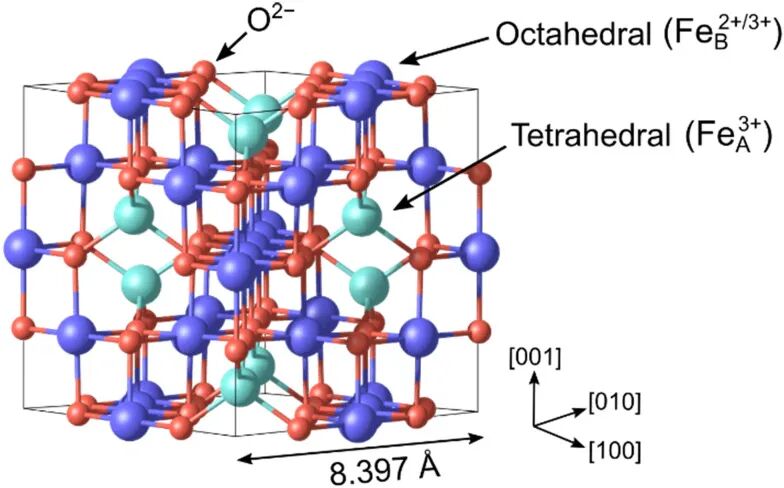

以二元氧化物 MₓOᵧ为例，一个slab可能正好满足体相化学计量，也可能因为终止面选择而富氧或缺氧。表面能公式里的μ_M和μ_O，就是在说明：多出来的M或O是从哪个热力学库来的，少掉的又还给了哪个库。化学势不是给公式增加复杂度，而是在说明表面与环境交换原子的代价。

对于上下两个表面等价的slab，表面能可以写成：

γ = (E_slab − n_M·μ_M − n_O·μ_O) / 2A

这个式子看着简单，但有几个坑要注意。分母里的2A只适用于上下两面等价的情况；如果上下两面不等价，分母不能机械地写2A，而要单独构造对称slab或说明得到的是两面平均表面能。μ_M和μ_O也不能随便取孤立原子的能量，常见做法是让它们满足体相材料的平衡条件，比如x·μ_M + y·μ_O = μ_MxOy，再在富O和贫O两个边界之间扫描。

二、不同终止面，为什么不能直接比总能？

不同终止面的总能差里，混着三件完全不同的事：表面切割本身的代价、原子数的差异、以及结构弛豫带来的能量变化。A终止面比B终止面多两个氧，A的E_slab更低或更高，都不能直接说明A更占优——因为你还没有扣掉那两个氧的化学势。

正确的做法是把两个终止面的表面能放在同一组化学势条件下比较：

Δγ_A−B = γ_A(μ_O, μ_H, ...) − γ_B(μ_O, μ_H, ...)

这个式子的关键点是：比较发生在同一组μ条件下。如果在富氧条件下A更低，而在贫氧条件下B更低，那就不能只报一个“最优终止面”。更准确的说法是给出环境区间：当μ_O较高时富氧终止面更有利；当μ_O降低时缺氧或金属富集的终止面可能出现。

对于极性表面，还要额外注意电荷补偿的问题。某些终止面总能低，可能不是因为表面本身有利，而是slab通过重构、吸附、缺陷或电荷转移消除了极性发散。比较极性终止面时，组成口径和电荷补偿方式要同时说明。

三、缺陷表面怎么放进同一套比较？

缺陷表面看起来只是在完整表面上去掉了一个原子，但热力学意义已经变了。氧空位表面少了一个氧，氢化表面多了一个氢，羟基化表面可能多了氢又改变了氧的连接方式。缺陷表面和完整表面要公平比较，必须把缺失或新增原子的化学势写进同一条公式：

γ_def = (E_def_slab − E_stoich_reference + Σn_removed·μ_i − Σn_added·μ_j) / A

这个式子提醒我们：缺陷能不能作为工作表面，不能只看缺陷表面的吸附能。若去掉一个氧后*OH吸附很强，却需要极低的μ_O才能出现这个缺陷，那在富氧或水环境下这个缺陷未必占优。缺陷吸附强，不等于缺陷表面本身容易出现。

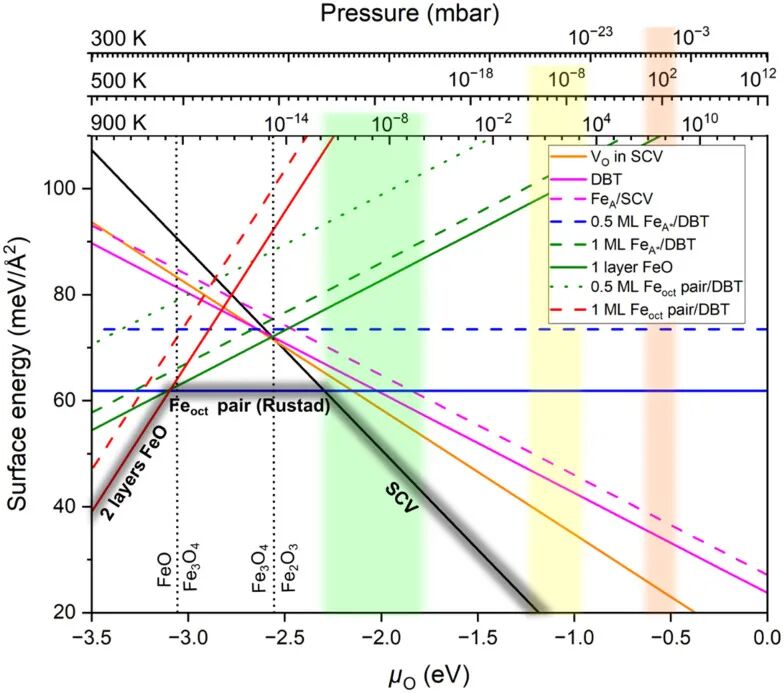

实际操作中，最好把完整终止面、缺陷终止面、羟基化终止面放在同一张μ图里，而不是分散给出三个单独的能量。这样可以看出哪一种表面身份在目标环境下更有利，再把吸附能或自由能接上去。

四、氧和氢的化学势从哪里来？

气相条件下，μ_O常由O₂的能量和温度、分压修正得到；μ_H可由H₂或H₂O/H₂平衡间接给出。电化学条件下，还要把pH、电位和RHE参照纳入自由能口径。同一个表面，在真空、氧气、水汽和电解液中，看到的是不同的化学势窗口。

VASP总能只给出电子能基准，温度和分压项通常来自热力学修正。如果只是做趋势筛选，可以先用富氧/贫氧两端边界；如果要和实验气氛对应，就需要把T、p或U、pH写清楚。没有环境条件，表面能相图只能算模型比较，不能直接等同于工作表面。

还要注意O₂参照的系统误差。PBE等泛函对O₂常有偏差，氧化物表面能研究中常用实验形成焓校正、拟合化学势或相对比较来降低误差。关键不是追求一个绝对完美的μ_O，而是同一篇计算里所有终止面采用同一套修正。

五、结果怎么表达才靠谱？

结果部分建议先写清楚三件事：比较了哪些终止面、允许交换哪些原子、化学势窗口怎样设定。然后再给出γ或Δγ的排序。表面能结论最好写成“在某个μ区间内谁更低”，而不是孤立地说某个终止面最好。

如果后续还要接吸附能，应先确定目标条件下可能存在的表面，再在这些表面上放中间体。不要把一个在贫氧条件下才有利的缺陷表面，拿去解释富氧或强碱水环境下的吸附行为。先判表面身份，再判吸附强弱，这是表面能和反应能衔接的关键顺序。

遇到多个表面能差距很小的终止面，不必强行指定唯一结构。可以保留两个候选，再用吸附物覆盖、动力学能垒或实验表征进一步区分。当能量差接近方法误差时，多候选表述比单一排名更可靠。

画表面相图时，还要注意横轴含义。横轴如果是μ_O，就只能说明氧环境变化；如果同时引入H₂O、H₂或电位，横轴应改写成对应的化学势组合。不要把不同横轴下得到的低能表面放进同一张排序里直接比较。

对于缺陷表面，建议把“形成缺陷”和“缺陷上吸附中间体”拆成两句结论。前一句回答这个缺陷在目标环境下是否容易存在，后一句回答缺陷一旦存在会怎样影响中间体。这两句话合在一起，才是缺陷表面参与反应的完整判断。

如果同一材料有多个终止面都可能出现，可以先按表面能筛掉明显不利的候选，再在剩余候选上做吸附和自由能。这样能避免把大量反应中间体放在不太可能出现的表面上。表面能不是最终活性指标，但它决定了哪些表面值得被进一步研究。
