破解锌负极困局：枝晶与副反应的协同抑制策略及界面改性机理

在下一代大规模储能技术赛道中，水系锌离子电池凭借本征安全、原料储量丰富、制造成本低廉、环境友好等核心优势，成为电网储能、工业备电、低速动力场景最具潜力的替代方案之一。然而锌金属负极在水系环境中面临的不可控枝晶生长与多类型副反应，始终是制约其长循环稳定性与规模化应用的核心瓶颈。单一抑制策略往往顾此失彼，从界面化学与溶剂化结构出发的协同调控，正成为当前领域的研究主线与产业化突破方向。

一、锌负极的双重失效：枝晶生长与副反应的耦合恶性循环

锌负极的失效并非单一问题导致，而是枝晶生长与析氢、腐蚀、钝化等副反应相互促进、彼此强化的恶性循环过程，二者共同发生在负极 - 电解液的界面区域，牵一发而动全身。

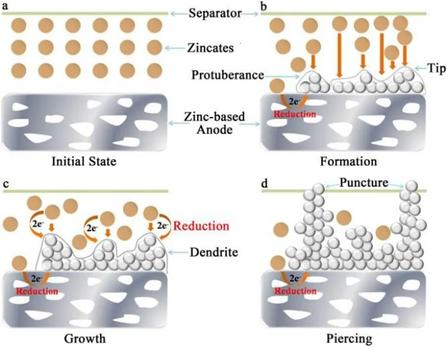

锌枝晶的本质是锌离子非均匀沉积的产物，其形成由三重机制共同驱动。首先是尖端电场效应：锌箔表面天然存在晶格缺陷、凸起等高能位点，这些区域表面能更低，锌离子会优先在此处还原形核形成微小尖端；尖端的曲率效应会导致局部电场强度显著升高，在静电力驱动下吸引更多锌离子向此处迁移沉积，形成 “越凸越聚集、越聚集越生长” 的正反馈，最终发育为树枝状晶体。其次是浓度差极化：充电过程中电极表面的锌离子持续被消耗，而本体溶液中离子扩散速率有限，在界面处形成离子耗尽层；枝晶尖端作为低阻抗通道，会进一步扭曲离子通量分布，加速自身纵向生长。此外，锌的六方密堆晶体结构具有显著的各向异性，不同晶面的表面能与沉积动力学差异巨大，也会诱导锌原子沿特定晶面优先生长，加剧形貌不均。

与此同时，水系环境中的三类副反应持续侵蚀负极界面。析氢反应是最核心的热力学副反应：锌的析氢过电位较低，电解液中的水分子会在负极表面发生还原分解，持续释放氢气，不仅消耗活性水与锌负极，还会导致电池鼓胀、界面局部碱化。腐蚀与钝化则伴随全循环过程：静置状态下，溶解氧与水分子共同对锌产生化学腐蚀，生成碱式硫酸锌等绝缘副产物；充放电过程中，界面 pH 值的波动会进一步促进副产物沉积，形成疏松且高阻抗的钝化层，既增加电池极化，又导致表面电流分布不均，反过来为枝晶生长提供温床。更关键的是，枝晶的生长会大幅增加负极的实际反应表面积，进一步放大析氢与腐蚀的速率；而副产物的不均匀沉积又会加剧电场与离子通量的畸变，加速枝晶萌发，二者形成难以打破的失效闭环。

二、界面工程：人工保护层构建协同防护屏障

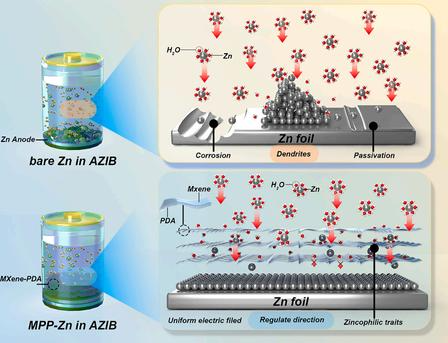

界面工程是目前最成熟、工业化适配性最强的改性策略，核心思路是在锌箔表面构建一层人工功能层，同时承担 “均匀离子通量” 与 “阻隔活性水” 双重功能，从物理与化学层面同步抑制枝晶与副反应。按照功能机制的不同，可分为三大类改性路径。

亲锌导电型涂层侧重调控沉积行为，通过降低锌成核能垒、均匀表面电场实现平整沉积。典型代表如原位生长的铜基保护层，铜本身具有优异的亲锌性与导电性，能够降低锌沉积的过电位，为锌离子提供大量均匀的形核位点；致密的铜层同时能物理阻隔锌基体与电解液的直接接触，减少水分子的界面吸附，从而抑制析氢与腐蚀。实验数据显示，该改性负极在 1 mA・cm⁻² 电流密度下可稳定循环超过 1700 小时，全电池循环寿命突破 2000 次。此外，金属氧化物、硫化物等半导体型亲锌涂层也被广泛验证，如介孔二氧化钛涂层可凭借有序的孔道结构规整离子传输路径，同时利用界面作用促进锌离子去溶剂化，兼顾动力学与稳定性提升。

疏水阻隔型涂层则从热力学源头降低副反应活性，通过构建贫水界面微环境阻断析氢与腐蚀路径。“亲锌 - 疏水” 双功能界面是当前的前沿设计方向：底层采用亲锌纳米阵列调控离子通量，上层通过自组装疏水分子层排斥水分子，在界面处形成水含量极低的双电层结构。这种设计不仅能将锌离子迁移数从 0.47 提升至 0.75，加快去溶剂化动力学，还能有效隔绝活性水与锌基体的接触，实现无枝晶沉积与低副反应速率的双重目标。类似的，聚合物基疏水涂层、有机 - 无机复合钝化层也被证实可显著提升库伦效率，延长静置与循环寿命。

多功能复合涂层则整合多重作用机制，适配更严苛的实际工况。例如有机 - 无机双层结构设计，底层无机相负责提供亲锌位点与均匀电场，上层有机相负责柔性适配体积变化与阻隔水分子，兼具刚性界面的稳定性与柔性界面的形变适应能力。还有研究开发出动态自适应涂层，可随锌沉积 / 剥离过程自主调整形貌，始终保持对电极表面的完整覆盖，避免传统刚性涂层因体积变化开裂失效的问题，在大电流密度与高面容量下表现出突出的循环稳定性。

三、电解液工程：从溶剂化结构实现全域协同调控

相较于表面涂层的局域改性，电解液工程通过重构体相溶液的离子溶剂化环境与界面化学性质，能够从根源上同步改善枝晶与副反应问题，且无需额外改性工序，更适配规模化生产，是当前产业化落地最快的技术路线之一。

溶剂化结构重构是电解液调控的核心底层逻辑。在常规硫酸锌电解液中，锌离子以六水合离子 [Zn (H₂O)₆]²⁺的形式存在，溶剂化壳层中的活性水分子既是析氢反应的反应物，也是导致界面副产物生成的根源。通过引入高浓度锌盐、共溶剂或功能性添加剂，可以替换溶剂化壳层中的水分子，降低水的反应活性。例如高浓度电解液体系中，阴离子大量参与锌离子的第一溶剂化壳层，自由水分子占比显著下降，从热力学上抑制了水分解与锌腐蚀；但高盐体系也存在黏度大、成本高、低温性能差的局限。为此，“浓度 - 功能耦合” 的混合电解液设计逐渐成为主流：用适量高浓度组分保障热力学稳定性，再用低浓度功能添加剂优化界面动力学，最终实现 2000 小时以上的稳定循环，同时兼顾低温性能与成本控制。

多功能小分子添加剂是性价比最高的改性手段，仅需微量添加即可同时实现溶剂化调控与界面吸附双重作用。一类是阳离子型添加剂，如稀土金属阳离子 Gd³⁺，可凭借优先吸附特性富集在锌表面的凸起尖端，平整微观界面电场，诱导锌均匀沉积；同时吸附层会在界面形成贫水区域，减少水分子与锌的直接接触，显著抑制析氢与腐蚀，可实现 2100 小时的循环稳定性与 99.72% 的平均库伦效率。另一类是多羟基有机添加剂，通过分子中的多个配位位点与锌离子结合，替换溶剂化壳层中的 2-3 个水分子，破坏水分子的氢键网络；同时添加剂分子会在电极界面吸附形成保护层，从体相到界面实现多重协同调控，功能基团数量与分子链柔性直接决定改性效果，是当前添加剂分子设计的核心准则。

除此之外，凝胶电解质、水合深共晶电解液等新型电解液体系也在快速发展，通过将水分子限制在聚合物网络或共晶结构中，大幅降低水的活度，同时利用聚合物骨架的离子传导通道规整离子沉积，在柔性电池、宽温域电池等细分场景展现出独特优势。

四、结构设计与晶面调控：从本征层面优化沉积行为

除界面与电解液改性外，电极本体的结构设计与晶面取向调控，能够从沉积动力学本征特性出发，与前两种策略形成互补，进一步提升极端工况下的负极稳定性。

三维多孔集流体是结构优化的主流方向。平面锌箔局部电流密度高，是枝晶快速生长的重要诱因；而三维结构可大幅增加电极的反应面积，显著降低实际电流密度，缓解浓度极化与电场畸变。同时，多孔结构的限域效应能够约束锌的沉积空间，抑制枝晶的纵向过度生长。搭配亲锌性的表面改性后，三维集流体可实现锌在孔道内的均匀填充，在高面容量工况下仍能保持稳定循环，是面向高能量密度电池的关键技术路径。

晶面定向生长调控则从晶体生长热力学层面解决枝晶根源。锌的六方结构中，(002) 晶面平行于基底生长，倾向于形成平整致密的沉积层；而 (100) 等晶面则倾向于垂直生长，是枝晶的主要来源。通过界面层的晶格匹配设计、电解液添加剂的晶面吸附作用，可以诱导锌优先沿 (002) 晶面沉积，形成类六边形的平整片状形貌，从根本上避免针状、树枝状晶体生成。目前已有多种涂层与添加剂体系被证实可实现 (002) 晶面的优先生长，循环后电极表面仍能保持高度平整，无明显枝晶与副产物堆积。

五、产业化进程与未来发展方向

随着负极改性技术的持续突破，水系锌离子电池正快速从实验室走向工业化应用。截至 2026 年，国内水系锌离子电池市场规模已突破 22 亿元，头部企业陆续完成中试线验证，产品已在智能电表、低速电动车、光伏储能等场景实现批量应用；全球范围内首座锌离子电池兆瓦级工厂已投产，电网侧储能示范项目加速落地。行业预计 “十五五” 期间，主流产品循环寿命将稳定突破 3000 次，部分体系可达 5000 次，逐步缩小与锂电池的性能差距。

从技术发展趋势看，单一维度的改性已接近性能瓶颈，未来的核心突破方向在于多策略协同耦合：将电解液溶剂化调控、人工界面层设计、电极结构优化三者深度结合，同时解决热力学稳定性与动力学速率问题。与此同时，面向实际工况的严苛条件 —— 高电流密度、高面容量、宽温域、长静置时间 —— 的改性研究正成为重点，推动实验室成果向工业产品转化。可以预见，随着锌负极界面问题的系统性破解，水系锌离子电池将在大规模储能领域占据重要席位，为新型电力系统构建提供安全、低成本、可持续的储能解决方案。
