提到光伏发电，多数人的第一反应是 “半导体物理”“光生伏特效应”，仿佛这是一门纯物理的技术。但很少有人注意到，从沙漠里的石英砂到屋顶上的光伏组件，再到二十多年后退役回收，贯穿光伏全生命周期的核心密码，其实是化学。

从硅料提纯的精馏反应，到电池制绒的酸碱腐蚀，从钙钛矿材料的晶体设计，到组件老化的离子迁移，再到退役回收的湿法冶金，化学不仅塑造了光伏产业的今天，也决定着下一代技术的突破方向。这篇文章，我们拆解光伏全产业链里的核心化学原理，看懂阳光发电背后的物质转化逻辑。

一、从石英砂到高纯硅：上游的 “火法 + 湿法” 化学提纯

光伏产业的起点是二氧化硅，也就是随处可见的沙子。但普通沙子的纯度远远不够，要做成太阳能电池，需要把硅的纯度从 98% 提升到 99.9999%（6N）以上，电子级硅甚至要求 9 个 9（9N）。这个脱胎换骨的过程，完全由一系列化学反应驱动。

第一步是制取冶金级硅。在电弧炉中，石英砂（SiO₂）与焦炭在约 1800℃的高温下发生还原反应：

反应得到的粗硅纯度约 98%，也叫金属硅，只能用于冶金行业，距离光伏应用还有很大差距。

第二步是西门子法提纯，这是全球主流的多晶硅生产工艺。先将粗硅与氯化氢在流化床反应器中反应，生成三氯氢硅（SiHCl₃）：

三氯氢硅在常温下是液体，可以通过多级精馏去除硼、磷、金属等杂质，得到超高纯度的原料。最后再将高纯三氯氢硅与氢气混合，在 1100℃左右的硅芯上还原沉积，就得到了棒状的高纯多晶硅。整个过程通过 “氯化 — 精馏 — 还原” 的化学循环，把杂质含量降到了十亿分之一级别，是现代化工提纯技术的典范。

第三步是拉制单晶硅。将多晶硅料在石英坩埚中熔化，用籽晶引出并缓慢提拉，通过固液界面的结晶生长，得到完整的单晶硅棒。这个过程看似物理，实则对化学纯度要求极高 —— 哪怕微量的氧、碳杂质，都会在后续电池片中形成缺陷，降低转换效率。

二、电池片制造：每一道工序都是化学反应

硅片只是基底，真正让它具备发电能力的，是后续一道道精密的化学加工。一块晶硅电池片从硅片到成品，要经过制绒、扩散、刻蚀、镀膜、印刷五大核心工序，每一步都离不开化学调控。

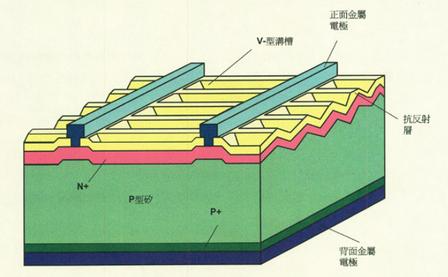

1. 制绒：在硅表面 “刻” 出金字塔

光滑的硅片表面会反射掉 30% 以上的太阳光，制绒工序就是通过化学腐蚀，在硅片表面形成微米级的凹凸结构，让光线在内部多次反射，提升光吸收。

单晶硅与多晶硅的制绒 chemistry 完全不同。单晶硅采用碱法制绒，利用氢氧化钠（NaOH）溶液对不同晶面的腐蚀速率差异，也就是各向异性腐蚀，在表面刻出密密麻麻的 “金字塔” 结构，反应方程式为：

工艺通常控制在 75~85℃，添加异丙醇作为络合剂辅助，最终形成均匀的微米级绒面，反射率可降至 10% 以下。

多晶硅因为晶粒取向杂乱，碱法无法形成均匀绒面，因此采用酸法制绒，用氢氟酸（HF）和硝酸（HNO₃）的混合液进行各向同性腐蚀。硝酸作为氧化剂先将硅氧化为二氧化硅，氢氟酸再与二氧化硅反应生成可溶性的氟硅酸，通过控制酸的比例和腐蚀时间，形成凹坑状的 “黑硅” 表面。

2. 扩散制结：PN 结的诞生

PN 结是太阳能电池的心脏，它的形成依靠掺杂扩散工艺。目前主流采用三氯氧磷（POCl₃）液态源扩散法：在 850~900℃的高温炉管中，POCl₃受热分解生成五氧化二磷，五氧化二磷再与硅反应，将磷原子掺入硅片表层，形成 N 型半导体，与底层的 P 型硅共同构成 PN 结。

磷原子的掺入量、扩散深度直接决定电池的开路电压和短路电流，是整个电池工艺的核心参数。

3. 镀膜与钝化：给电池穿上 “减反外衣”

扩散之后，还要通过等离子体增强化学气相沉积（PECVD）在电池表面镀一层氮化硅（SiNₓ）薄膜。这层薄膜既是减反膜，把反射率进一步压低；也是钝化膜，降低硅片表面的缺陷复合。反应通常以硅烷和氨气为原料，在等离子体环境下发生气相化学反应，沉积出致密的氮化硅层：

氮化硅的厚度和折射率需要精准匹配，最优厚度约 75~80nm，刚好利用光的干涉效应实现减反，这也是为什么光伏电池片通常呈现深邃的深蓝色。

三、三代光伏材料，本质是材料化学的迭代

光伏技术发展至今经历了三代，每一代的跨越，本质上都是光电材料体系的化学革命。

第一代是晶体硅电池，也就是当前占据 95% 以上市场的主流技术。它的核心是硅基半导体的掺杂化学，通过硼、磷等微量杂质调控半导体导电类型，技术成熟、寿命长，但生产流程长、能耗高。

第二代是薄膜太阳能电池，代表是碲化镉（CdTe）和铜铟镓硒（CIGS）。这类化合物半导体直接通过真空镀膜沉积在玻璃或柔性衬底上，耗材极薄（仅几微米），可柔性、可半透明。它们的光电特性由化合物的化学计量比精准决定，比如铜铟镓硒中镓的比例直接调控禁带宽度，进而影响电池的开路电压和光谱响应。

第三代是新型光伏技术，其中最受瞩目的当属钙钛矿太阳能电池。钙钛矿材料的通式为 ABX₃，A 位通常是甲胺（MA⁺）、甲脒（FA⁺）或铯离子，B 位是铅或锡，X 位是碘、溴、氯等卤素离子。这种卤化物钙钛矿拥有极高的吸光系数，1 微米厚的薄膜就能吸收 90% 以上的可见光，而且载流子扩散距离长、缺陷容忍度高。

钙钛矿电池的效率从 2009 年的 3.8% 飙升至如今的 26% 以上，增速远超任何一代光伏技术。但它的核心瓶颈也在化学层面：有机 - 无机杂化钙钛矿对水、氧、热、紫外光敏感，容易发生相分解和离子迁移。比如甲脒铅碘（FAPbI₃）在常温下容易从光电活性的黑相转变为非活性的黄相；光照下还会发生碘离子迁移，导致器件衰减。目前行业通过三元 / 四元阳离子混合、界面钝化、封装优化等化学手段不断提升稳定性，推动钙钛矿从实验室走向量产。

除此之外，染料敏化电池、有机光伏、量子点电池等前沿路线，也都是围绕着吸光分子、传输材料的化学设计展开角逐。

四、老化与衰减：藏在组件里的慢化学反应

一块光伏组件标称寿命 25 年，但在户外风吹日晒的过程中，内部一直在发生缓慢的化学变化，这就是功率衰减的根源。其中最典型的就是PID 效应和光致衰减（LID）。

PID 效应，全称电势诱导衰减，是高压、高湿环境下的电化学现象。组件的铝边框接地，而串联的电池片相对于边框存在数百到上千伏的电压差。在潮湿环境中，玻璃表面形成导电水膜，玻璃中的钠离子（Na⁺）会在电场驱动下穿过 EVA 胶膜向电池片表面迁移，富集在氮化硅减反层和 PN 结附近。这些钠离子会破坏表面钝化效果，形成漏电流通道，严重时可导致组件功率衰减 30% 以上。

同时，封装用的 EVA 胶膜在高温高湿下会发生水解，释放出醋酸，醋酸进一步与玻璃中的碱金属反应，持续生成可迁移的钠离子，形成恶性循环。这也是为什么行业不断推出抗 PID 胶膜、高阻水背板，本质都是通过材料化学改良，阻断离子迁移和水解反应的路径。

另一种常见衰减是硼氧复合导致的光致衰减。P 型晶硅电池中，硼掺杂剂与间隙氧原子在光照下会形成硼氧复合中心，成为载流子的 “陷阱”，导致效率下降 1%~2%。而 N 型电池因为不含硼氧对，光致衰减显著更低，这也是 N 型技术路线崛起的重要化学原因。

五、退役回收：用化学打通光伏的循环闭环

随着第一批光伏电站陆续退役，组件回收正在成为新的产业风口。一块光伏组件包含玻璃、铝边框、EVA 胶膜、硅片、银栅线、铜焊带等多种材料，要实现高效分离和高值化利用，核心依然靠化学。

目前主流回收路线分为物理法和化学法两大类。物理法通过破碎、筛分、静电分选实现粗分离，但纯度有限；化学法则能实现有价金属和高纯硅的精准提取。

第一步是脱除 EVA 胶膜。可以用有机溶剂（如邻二氯苯、四氢呋喃）在加热条件下溶胀溶解 EVA，也可以通过热解让高分子胶膜裂解为油气。2026 年最新的研究方向是绿色溶剂体系和低温热解，减少有机溶剂带来的环保压力。

第二步是湿法提银。电池片表面的银栅线虽然极薄，但价值很高。工业上通常用硝酸体系将银溶解为硝酸银溶液，再通过电解或置换反应得到高纯银粉，银回收率可达 95% 以上。目前行业也在探索非酸性、弱酸性浸提工艺，降低废酸处理成本。

第三步是硅料再生提纯。去除银和铝背场后的硅片，可以通过氢氟酸、硝酸混合液去除表面杂质和损伤层，再经过定向凝固等工艺提纯，得到可重新用于铸锭或拉晶的再生硅料，理论上纯度可重新达到 6N 以上。

2026 年 3 月，工信部等六部门发布指导意见，明确推动溶剂化学法、热解化学法等回收技术攻关，目标到 2027 年光伏组件累计利用量达到 25 万吨。从 “沙子→电池→再提纯” 的完整物质循环，正在化学的驱动下逐步闭环。

结语

回望光伏产业的发展，物理原理提供了发电的底层逻辑，而化学则决定了技术落地的每一个细节：提纯靠化学、制绒靠化学、掺杂镀膜靠化学、材料迭代靠化学、回收再生还是靠化学。

从石英砂里的二氧化硅，到电池片里的掺杂硅，再到钙钛矿的晶体设计，人类正在用越来越精巧的化学手段，不断降低光电转换的成本，拓展太阳能利用的边界。未来，更高效率的叠层电池、更长寿命的封装材料、更绿色的回收工艺，每一项突破的背后，都将是材料与化学的又一次胜利。
