硫化物固态电解质凭借室温离子电导率接近液态电解液、具备一定塑性可冷压成型的突出优势，是当前全固态锂电池最具备产业化落地潜力的技术路线之一。但氧化物高压正极与硫化物电解质之间的固‑固界面，始终是制约电池能量密度、循环寿命与工程化落地的核心瓶颈。区别于液态电池依靠电解液浸润构建连续离子通路，全固态体系完全依靠颗粒间物理接触实现锂离子传导，循环过程中发生的界面接触损耗，会直接造成界面阻抗持续抬升、极化增大、活性位点失效与容量不可逆衰减，成为行业攻关的焦点问题。

一、界面接触损耗的三重耦合失效机制

硫化物电解质与高压氧化物正极之间的接触损耗，并非单一因素造成，而是化学劣化、空间电荷层效应、力化耦合机械失效三者耦合演化的结果。

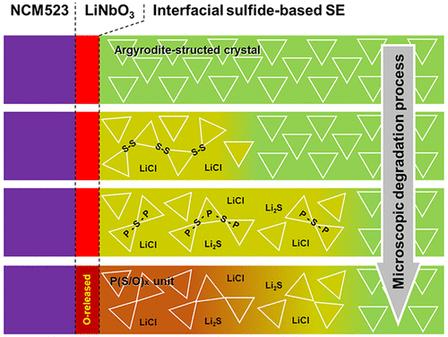

从化学与电化学维度来看，硫化物电解质本征氧化稳定性窗口有限，当与 NCM、LCO 等高电压层状氧化物正极直接接触，高电位条件下硫化物会发生氧化分解，生成单质硫、硫化磷、磷酸盐等离子导电性极差的界面副产物层，同时正极侧过渡金属元素向电解质相发生跨界面互扩散，持续加厚绝缘界面相，破坏两相之间的有效接触位点。2026 年 Nature 子刊的研究进一步证实，富锂锰基正极的不可逆晶格氧氧化会诱导严重的电解质分解，形成多孔氧化副产物，是界面阻抗的主要来源之一，且这类副产物在放电过程中难以完全还原，会造成容量的不可逆损失。

与此同时，两相锂离子化学势存在显著差异，会驱动锂离子在界面重新分配，在硫化物电解质一侧形成贫锂的空间电荷层，进一步抬升锂离子输运阻力，即使两相宏观上保持接触，界面处也会出现离子传导阻塞现象。根据德拜长度公式，空间电荷层的宽度与电解质本体锂浓度的平方根成反比，高浓度电解质体系可一定程度削弱该效应，但无法完全消除。

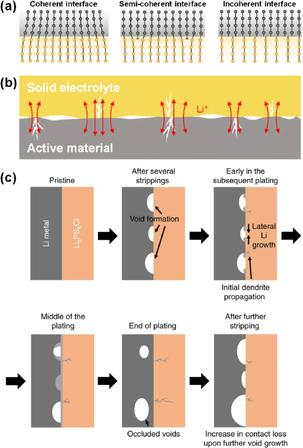

而力化耦合带来的机械接触损失是工程化中极易被忽视的关键环节。充放电过程中正极活性颗粒发生晶格膨胀‑收缩，硫化物电解质与氧化物正极弹性模量、形变特性不匹配，反复循环下颗粒界面萌生微裂纹、产生孔隙，原本紧密贴合的固‑固界面逐步脱粘剥离，有效接触面积持续下降。即便没有剧烈化学副反应，单纯机械接触损耗同样会带来阻抗飙升与容量跳水；行业实际研发中，往往需要施加较高堆叠压力维持界面接触，但过高压力又会诱发颗粒破碎、加剧界面副反应，形成性能权衡矛盾。

三类机制相互促进：化学分解生成的脆性副产物会加剧界面力学失稳，而机械开裂暴露出新的新鲜表面，又进一步加速化学副反应发生，形成恶性循环，持续放大界面接触损耗，这也是硫化物基全固态电池难以实现长循环高负载正极的核心内因。

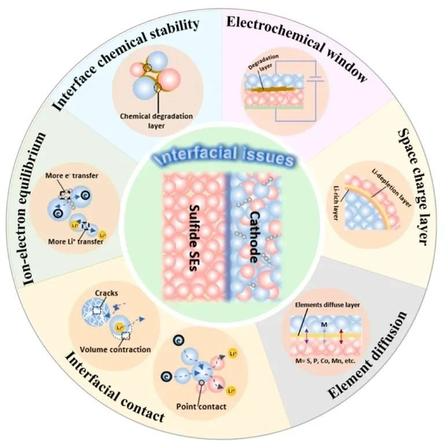

图 1 硫化物 - 正极界面接触损耗的三类耦合失效机制，涵盖空间电荷层、界面副反应、化学机械失效等核心路径

二、主流界面改性手段与技术进展

针对上述界面接触损耗问题，学术界与产业界已经形成多套并行的改性手段，核心目标是同时抑制界面化学副反应、削弱空间电荷层效应、缓解循环过程中的力学接触失效，实现化学稳定性与机械稳定性协同。

正极颗粒包覆工程

正极颗粒表面构筑人工缓冲包覆层是目前产业化研发中应用最广泛的手段，核心是物理隔绝两相直接接触，同时保障锂离子传导。 经典的锂传导型无机包覆材料如 LiNbO₃、Li₄Ti₅O₁₂、Li₂SiO₃等，可在正极颗粒表面构筑薄层隔离层，抑制元素互扩散与氧化分解，同时保障锂离子跨界面传导，降低空间电荷层带来的阻抗效应。2026 年 Science 期刊最新研究构建了氧卤化物衍生的稳定界面相，通过引入 LiNbOCl₄原位生成富 Li-Cl/Nb-O 的界面层，将界面能垒降至 0.363 eV，LCO 正极体系在 4.6V 高电压下实现 500 次循环 95.8% 的容量保持率，性能提升显著。

梯度硫氧化磷酸盐类新型包覆材料进一步优化界面相容性，包覆层组分由内向外梯度过渡，弱化两相物性突变，兼顾化学屏蔽与界面力学适配，缓解体积变化带来的脱粘风险。研究表明，梯度 Li₃P₁₊ₓO₄₋ₓSₓ包覆层可逐步调节界面锂分布，大幅减薄空间电荷层厚度，同时提升界面韧性，适配循环过程中的体积应变。

除无机包覆外，柔性离子导电聚合物复合缓冲层，依靠自身形变适配能力，能够缓冲充放电体积应变，维持循环过程中的物理接触，适合用于缓解机械接触损耗，但需要严格管控电子电导，避免引发内部漏电问题。

电解质本征改性

电解质本征组分调控也是重要的改性路径，通过卤素掺杂、阳离子取代、氧掺杂优化硫化物电解质的氧化耐受窗口，降低高电位下的分解趋势，从源头减少界面副产物生成。例如在 Li₆PS₅Br 体系中引入少量氧原子替代自由硫位点，合成的 Li₆PS₄.₇O₀.₃Br 电解质可同时抑制高电位氧化与低电位还原，拓宽整体电化学稳定窗口，搭配 NCM811 正极时界面副反应显著减少。

2026 年 ACS 报道的超冷低熔点锂盐技术则提供了新的思路，这种熔点 76℃的单阳离子离子液体可在 90℃下渗透到正极颗粒间隙，冷却后保持过冷液态，既能够填充界面孔隙、维持紧密接触，又避免了传统液态电解质的副反应问题，应用于复合正极后初始库伦效率从 76.8% 提升至 85.2%，100 次循环容量保持率从 89.8% 提升至 94.9%。

电极结构与工艺优化

在电极结构工程层面，复合正极的配比、颗粒级配、粘结剂体系重构同样起到关键作用。引入高韧性离子导电粘结剂替代传统惰性粘结剂，提升复合正极整体力学完整性，缓冲颗粒体积形变，减少界面孔隙与裂纹生成；合理调控活性物质、电解质颗粒粒径分布，构建连续稳定的离子‑电子混合导电网络，降低局部应力集中，缓解循环过程接触位点丢失。

中科院青岛能源所团队开发的 “三相渗流” 湿法工艺，通过调控浆料分子相互作用，实现极性粘结剂与硫化物电解质的兼容，制备的 30 微米级电解质薄膜面电阻低至 0.69Ω・cm²，同时通过热转印工艺提升电极 - 电解质界面贴合度，大幅降低工业化难度。目前青岛已在建年产 200 万平方米的硫化物薄膜生产线，预计 2027 年投产。

三、产业化现状与未来发展方向

从行业现状来看，单一改性手段往往只能解决某一类界面问题，仅依靠包覆层难以完全消除力化耦合带来的循环接触损耗，单纯电解质改性又无法彻底阻断两相热力学不相容带来的副反应，因此多策略耦合是现阶段主流研发思路。

当前实验室条件下，改性体系已经可以实现较高的循环保持率，但高面载量正极、低堆叠压力条件下的界面长期稳定性依旧存在巨大挑战。原位 STEM、同步辐射 X 射线 CT、电化学阻抗谱等多尺度表征技术，也在持续帮助科研人员解析循环过程中界面接触损耗的动态演化过程，为材料与结构优化提供依据。

面向产业化，除材料本身改性之外，电池堆叠工艺、压力管理体系、电极成型工艺都需要与界面改性方案配套迭代，如何在不显著提升工艺复杂度与成本的前提下，兼顾化学稳定性与机械接触可靠性，仍是硫化物全固态电池走向量产必须跨越的关键关卡。未来随着界面机理认知持续深化，多维度协同界面工程方案迭代，硫化物全固态电池的界面难题有望逐步被破解，释放高能量密度固态电池的实际应用价值。
