在钠离子电池规模化量产的关键节点，硬碳负极凭借成本可控、储钠容量适中、循环稳定性优异的综合优势，已成为当前商业化应用的主流负极路线，占据钠电负极市场超 90% 的份额。不同于锂离子电池石墨负极成熟的插层储锂机制，硬碳材料的无序碳结构与复杂孔隙体系，使其储钠过程长期存在机理争议，而孔径结构的精准调控，正是平衡比容量、初始库伦效率与倍率性能的核心抓手。从实验室的机理研究到产线的工艺迭代，对储钠机制的深度理解与孔隙工程的精细化控制，正成为钠电硬碳性能突破与量产落地的关键驱动力。

一、储钠机理：从单一模型到多阶段动态演化

硬碳由随机堆叠的碳层与结构多样的类石墨畴组成，具有宽大的碳层间距与丰富的孔隙结构，其特殊的放电曲线 —— 高电位斜坡区 + 低电位平台区 —— 对应着完全不同的钠存储行为，也催生了多版储钠机理模型的迭代更新。

早期学界提出经典的 “吸附 - 填充” 双模式理论，将 0.1V 以上的斜坡区归因于钠离子在材料表面缺陷位点与石墨烯层边缘的物理吸附，0.1V 以下的低压平台区则对应钠离子在内部微孔中的填充过程。这一理论打破了传统插层反应的单一框架，但未能解释斜坡与平台之间的动态演变，也无法明确不同孔隙类型的贡献权重。随着原位同步辐射、原位核磁共振等表征技术的进步，更精细的“吸附 - 插层 - 孔填充” 三步储钠机制逐步得到广泛验证：在 1.5V~0.1V 的高电位斜坡区，钠离子优先吸附在碳材料表面缺陷位点，同时嵌入短程石墨微晶的层间；在 0.1V~0.05V 的平台区早期，钠离子进一步向碳层内部插层扩散，同时开始向闭孔结构迁移；在 0.05V 以下的平台区后期，钠离子进入闭合微孔形成准金属钠簇，贡献大部分的低压平台容量。

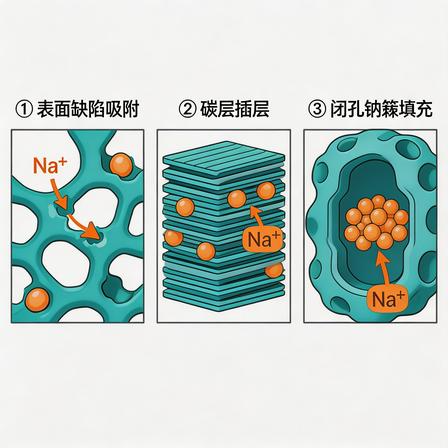

图 1 硬碳三步储钠机理示意图

中国科学院大连化学物理研究所团队进一步提出“转化 - 释放” 动态储钠新机制，修正了平台区的反应本质：低压平台的容量并非简单的孔隙静态填充，而是吸附态与插层态的钠离子向闭孔内迁移、转化为准金属钠簇的动态过程；在钠簇逐步生长的同时，被释放的吸附与插层位点会被新的钠离子重新占据，形成动态平衡。研究通过原位 NMR 定量表征发现，插层态向团簇态的转化是整个储钠过程的动力学速控步，更大的层间距与丰富的闭孔结构能显著加快这一转化速率，直接提升平台区的倍率性能。基于该机制开发的高性能硬碳，在 30mA/g 下实现了 413.2mAh/g 的高可逆容量，1500mA/g 大电流下仍保持 253.0mAh/g。

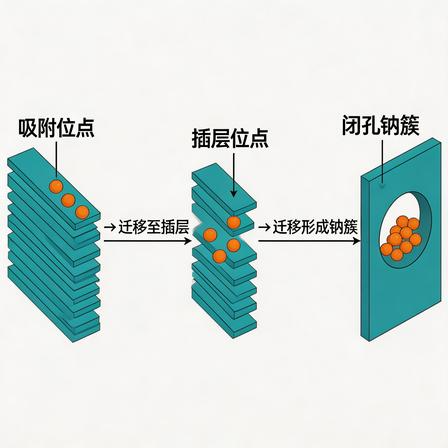

图 2 “转化 - 释放” 动态储钠机制示意图

2026 年中国科学技术大学团队更进一步，从传输机制层面突破硬碳快充瓶颈，提出共价桥接策略构建电子 - 离子双连续传输通道。传统无序碳骨架中，电子传导路径长、离子传输与电子传输不匹配，是大电流下性能衰减的核心原因。该研究通过共价量子桥接结构，实现了电子与钠离子从类石墨畴至封闭孔隙的高效协同传输，构建出双连续的高速传输网络，为超快钠存储硬碳材料提供了全新的设计范式。

二、孔径结构精准调控的四大核心方法

孔隙是硬碳储钠的核心结构单元，开孔与闭孔的比例、孔径尺寸、孔道连通性直接决定了比容量、首效与倍率性能的权衡。开孔过多会加剧电解液副反应、降低初始库伦效率；闭孔孤立则会降低离子传输速率、牺牲倍率性能。当前主流的孔径调控技术，已从简单的碳化温度控制，走向前驱体分子工程、化学刻蚀、分形调控等多维度精准设计。

1. 分子模板液相碳化：前驱体层面的原子级控孔

传统固相碳化难以精准控制闭孔的分布与连通性，分子模板液相碳化策略则从源头实现孔隙的精准设计。2026 年 RSC 最新研究以竹基生物质为前驱体，引入乙酸钠作为分子级模板，在液相碳化阶段在前驱体内部生成大量 “预孔” 与含氧官能团；高温碳化过程中，预孔演变为连通介孔通道，桥接原本孤立的闭孔纳米腔，同时诱导生成大量 0.8nm 以下的超微孔。最终材料的闭孔利用率提升至 86%，可逆容量达 369mAh/g，初始库伦效率 88.9%，2C 倍率下仍保持 280mAh/g，5C 下容量维持 260mAh/g，实现了闭孔高利用率与高倍率性能的兼顾。

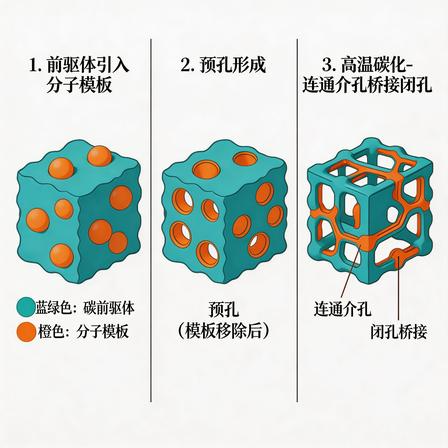

图 3 分子模板液相碳化控孔工艺示意图

2. 双相孔隙工程：化学刻蚀重构闭孔结构

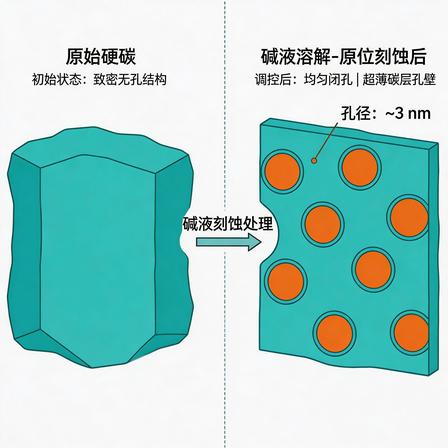

针对低压平台容量不足的行业痛点，华南理工大学团队提出组分溶解 + 原位化学刻蚀的双相孔隙工程策略。先通过碱液溶解除去硬碳中的部分无机组分，形成尺寸可调的闭孔结构核心；再利用原位填充的碱液对孔道内壁进行定向刻蚀，进一步优化孔径分布与孔壁碳结构。优化后的硬碳材料兼具短程无序石墨化域与丰富的均匀闭孔，孔表面覆盖 1-3 层超薄碳层，既增加了钠存储位点，又避免了孔隙与电解液直接接触引发的副反应。最终样品可逆比容量高达 389.6mAh/g，初始库伦效率 90.7%，其中低压平台容量达 261.5mAh/g，显著提升了能量密度。

图 4 双相孔隙工程结构演化示意图

3. 碳化工艺分形调控：宏观工艺控制孔隙形貌演化

通过碳化工艺参数调控孔隙形貌是工业化最具可行性的路径。中南大学 2026 年以废弃芦苇为原料，首次引入分形维数量化表征开孔与闭孔的形貌演变规律，发现随着碳化温度升高，开孔分形维数降低（表面趋于光滑、孔道分支简化），闭孔则呈现数量增多、尺寸增大、分布更均匀的演化趋势。基于该规律优化制备的芦苇基硬碳，初始库伦效率高达 93%，可逆比容量达 330mAh/g，在 1.5A/g 大电流密度下循环近 500 次后容量保持率仍达 96%，同时建立了孔隙形貌 - 储钠性能的定量构效关系，为生物质硬碳的规模化生产提供了工艺指导。

4. 杂原子掺杂与孔道协同：兼顾离子传输与界面稳定

杂原子掺杂不仅能调控碳材料的电子态，还能与孔道结构产生协同效应，在倍率性能与首效之间实现平衡。中科院固体物理研究所通过氨基氮引导孔道构建，利用气相辅助热解诱导形成垂直排列的贯通孔道，有效缓解 “层间限域” 效应，提升钠离子传输速率；同时引入的氨基官能团引导形成梯度组成的超薄 SEI 膜，降低不可逆钠损耗，最终在高倍率与高首效之间取得了突破。针对木质素衍生硬碳的研究则采用氮硫共掺杂策略，结合超微孔限域与电子态调控，实现了 94.27% 的超高闭孔占比，在保持高容量的同时有效抑制了副反应。

三、产业化进程：多路线并行，产能与成本迎来双重拐点

2026 年被行业视为钠离子电池规模化量产元年，硬碳负极作为产业链的核心瓶颈环节，正从技术验证期加速迈向规模化供货阶段，技术路线、产能格局与成本曲线均发生深刻变化。

当前行业形成生物质基、树脂基、煤 / 沥青基三条技术路线并行的多元供给格局。生物质基硬碳占比超 60%，以椰壳、稻壳、秸秆等可再生原料为主，成本低廉，产品容量 280-320mAh/g、首效 70%-78%，适配大规模储能场景；树脂基路线主打高端性能，以酚醛 / 环氧树脂为前驱体，容量可达 320-350mAh/g、首效 85%-90%，适配高端动力与高频储能场景；煤 / 沥青基路线依托煤化工副产物，兼具高得材率、低成本与高压实密度优势，循环性能突出，成为近年产业布局的重点方向。

企业端产能扩张加速，圣泉集团建成国内首条万吨级树脂基硬碳产线，稳定供应头部电芯企业；陕煤集团三款煤基硬碳产品实现量产，已进入宁德时代供应链；宁德时代等头部电池企业则深耕系统集成，攻克了硬碳电极极致控水、电芯产气、铝箔粘接等量产难题，2026 年底将实现 GWh 级钠电储能出货。成本方面，随着规模化效应显现，硬碳价格预计 2026 年降至 3.5-4 万元 / 吨，远期目标下探至 2.5 万元 / 吨以下，将进一步放大钠离子电池的成本优势。

值得注意的是，硬碳量产仍面临批次稳定性差、灰分杂质控制难、高端高性能产品产能不足等挑战。行业普遍判断，2027 年下半年硬碳新增有效产能才有望集中释放，2028 年完整供应链才能稳定支撑百 MWh 级算力储能项目的大规模落地。从实验室的分子级孔结构设计，到工业化的吨级稳定生产，硬碳负极的工程化之路仍在持续迭代。

整体来看，硬碳负极的储钠机理认知已从宏观定性模型走向微观动态过程的精准解析，孔径调控技术也从粗放的工艺调整迈向分子级的精准设计。随着机理研究的持续深入与产业化工艺的不断成熟，硬碳材料将在容量、首效、倍率与成本之间实现更优的平衡，为钠离子电池在储能、低速动力、低温场景的全面渗透提供核心支撑。

资料来源

1. 中国科学院大连化学物理研究所。硬碳负极 “转化 - 释放” 储钠机制研究 [J]. Nature Communications, 2025.
2. 中国科学技术大学材料科学与工程系。共价桥接硬碳负极与双连续传输通道研究 [J]. Advanced Energy Materials, 2026.
3. Royal Society of Chemistry (RSC). 分子模板液相碳化制备高闭孔利用率硬碳负极 [J]. Journal of Materials Chemistry A, 2026.
4. 华南理工大学环境与能源学院。双相孔隙工程调控硬碳闭孔结构与储钠性能 [J]. Carbon, 2026.
5. 中南大学冶金与环境学院。生物质硬碳孔隙分形演化规律与量产工艺优化 [J]. 中国有色金属学报，2026.
6. 中国科学院固体物理研究所。氮掺杂贯通孔道硬碳负极倍率性能研究 [J]. 物理学报，2025.
7. 赛迪顾问. 2026 年钠离子电池硬碳负极产业发展白皮书 [R]. 2026.
8. 宁德时代新能源科技股份有限公司。钠离子电池量产技术进展与产业链布局 [R]. 2026 钠电产业峰会报告，2026.
