把水分子挡在膜外、把盐放过去：反渗透、纳滤、超滤各管什么？

导语：把海水变成饮用水，把工业废水回用到超纯水，把血液里的毒素过滤出去——这些看似“魔法”的事情，背后都靠同一类材料：分离膜。它是一种能让某些分子、离子“通过”而把另一些“挡住”的薄层结构，孔径从 1 纳米到几微米不等。膜分离是现代水处理、半导体超纯水、医药提纯、电池材料回收的核心技术，也是真正实现“双碳”与水资源循环的物理基础。

01｜膜分离是什么：选择性物理筛分

我们日常说“过滤”，想到的往往是咖啡滤纸、口罩或筛子，它们按尺寸把大于孔隙的东西挡住。膜分离也是筛分，但它的“筛子”精细到纳米级，而且不只是尺寸筛——还能靠电荷、溶解度、扩散速率区分化学性质相近的分子与离子。

按孔径与机理，主流工业膜可以分成五档：

• 微滤 MF（~0.1–10 µm）：截留悬浮颗粒、细菌；
• 超滤 UF（~1–100 nm）：截留胶体、病毒、大分子有机物；
• 纳滤 NF（~0.5–2 nm）：截留二价离子、小分子有机物，对一价盐部分透过；
• 反渗透 RO（<1 nm）：理论上能让水分子通过、几乎截留所有离子；
• 电去离子 EDI / 电渗析：靠电场驱动离子迁移，膜只允许特定极性离子通过。

它们的核心物理量是通量（flux）和选择性（selectivity）：通量表示单位时间单位面积透过的液体量，单位是 L/(m²·h)；选择性表示对目标物的截留率（rejection）和对非目标物的透过率。这两者构成膜科学的“不可能三角”，是后续几章要展开的核心张力。

图 1｜海岸与可再生能源是现代海水淡化的“入场券”

02｜三大分离机理：孔径、电荷与溶解扩散

为什么一张厚度不到 200 纳米的薄膜，能精确区分几乎等大的水分子和钠离子（直径仅差 0.04 nm）？这背后其实有三种不同物理机理在协作。

① 孔径筛分（size sieving）。最直觉的机制：膜表面或内部有纳米尺度的“自由体积孔”，大分子被弹出来，小分子穿过去。RO 与 NF 都依赖这个机理，但 RO 膜的孔径已经接近水分子直径，因此不是真正意义上的“圆柱孔”，而是聚酰胺链段之间的“瞬时自由体积”。NF 膜因为 PIP/聚酰胺链较松散，孔径可达 0.5–2 nm，能让一价离子部分通过。

② Donnan 电荷排斥（charge exclusion）。聚酰胺膜表面在水里通常带负电（羧基水解），于是阴离子（如 Cl⁻）被静电排斥，难以靠近膜面；阳离子为了保持电中性也被“拖住”。这就是为什么 NF 对 Ca²⁺、Mg²⁺、SO₄²⁻ 等二价离子的截留率（>90%）远高于 Na⁺、Cl⁻（<50%）。

③ 溶解–扩散（solution–diffusion）。在 RO 这种“无孔”膜里，水和溶质先溶解进膜相，再以分子扩散的方式穿过，最后在另一侧解吸。溶解度越高、扩散越快的组分透过率越大。水的扩散系数在聚酰胺里比 NaCl 高 5–6 个数量级，这就是 RO 能脱盐的物理化学本质。

三种机理往往并存：尺寸筛分贡献大分子的截留，电荷排斥提升离子选择性，溶解–扩散决定小分子的渗透速率。理解这一点，才能看懂后面“通量–选择性权衡”是怎么回事。

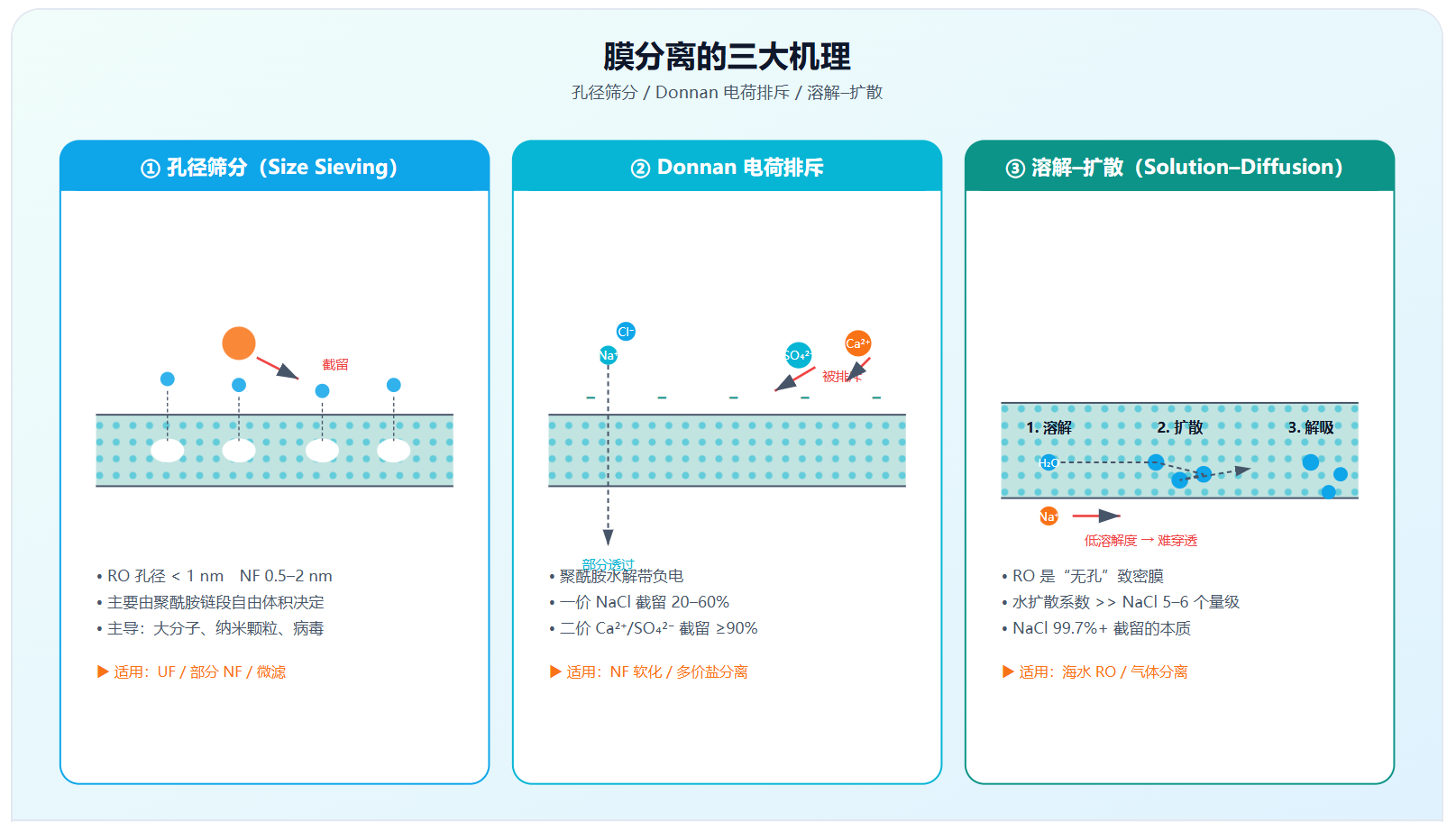

图 2｜膜分离的三大机理：孔径筛分 / Donnan 电荷排斥 / 溶解–扩散

03｜反渗透海水淡化：从 27 kWh 到 1.8 kWh 的能量奇迹

把海水变成饮用水，最早靠的是多级闪蒸（MSF）和多效蒸馏（MED）等热法，能耗高达 27 kWh/m³ 左右（以电当量计），相当于让每立方米水耗尽一个三口之家一天的电量。1970 年代 Loeb–Sourirajan 发明醋酸纤维素 RO 膜后，“用压力驱动水分子穿过膜、把盐留下”才成为可能。

RO 的工作原理是反自然渗透：正常情况下，水会从低浓度侧自发穿过半透膜跑到高浓度侧；为了得到淡水，必须在海水侧施加比渗透压（~2.5 MPa）更高的压力，把水的化学势“反向”推到淡水侧。海水 RO 通常需要 5.5–8.0 MPa 的高压泵，是整个系统最大的能耗来源。

过去 50 年，SWRO 的单位能耗从约 27 kWh/m³ → 4–6 kWh/m³（2010 年代主流）→ 2.0–3.0 kWh/m³（2020 年代最佳商用），2025 年 2 月 26 日，西班牙加那利群岛 ITC 的 DESALRO 2.0 在 Pozo Izquierdo 创造了 1.794 kWh/m³ 的吉尼斯世界纪录，相对早期热法下降约 14 倍。

这背后是三股技术合流的结果：

• 能量回收装置（ERD, 透平式 / 等压式）：把高压浓盐水的压力能回收 60–95%，回流到进水端；
• 高效高压泵：容积式柱塞泵在部分负荷下仍保持高效率；
• 新一代 TFC 膜：超薄聚酰胺层（<100 nm）让水通量翻倍，对 NaCl 截留率仍 ≥99.7%。

2024 年全球海水淡化产能约 1.2 亿 m³/天，其中 RO 已占新建项目的 70% 以上。中国在河北唐山、辽宁大连、山东青岛、海南等地有数十个 10 万吨级 RO 海水淡化示范工程。

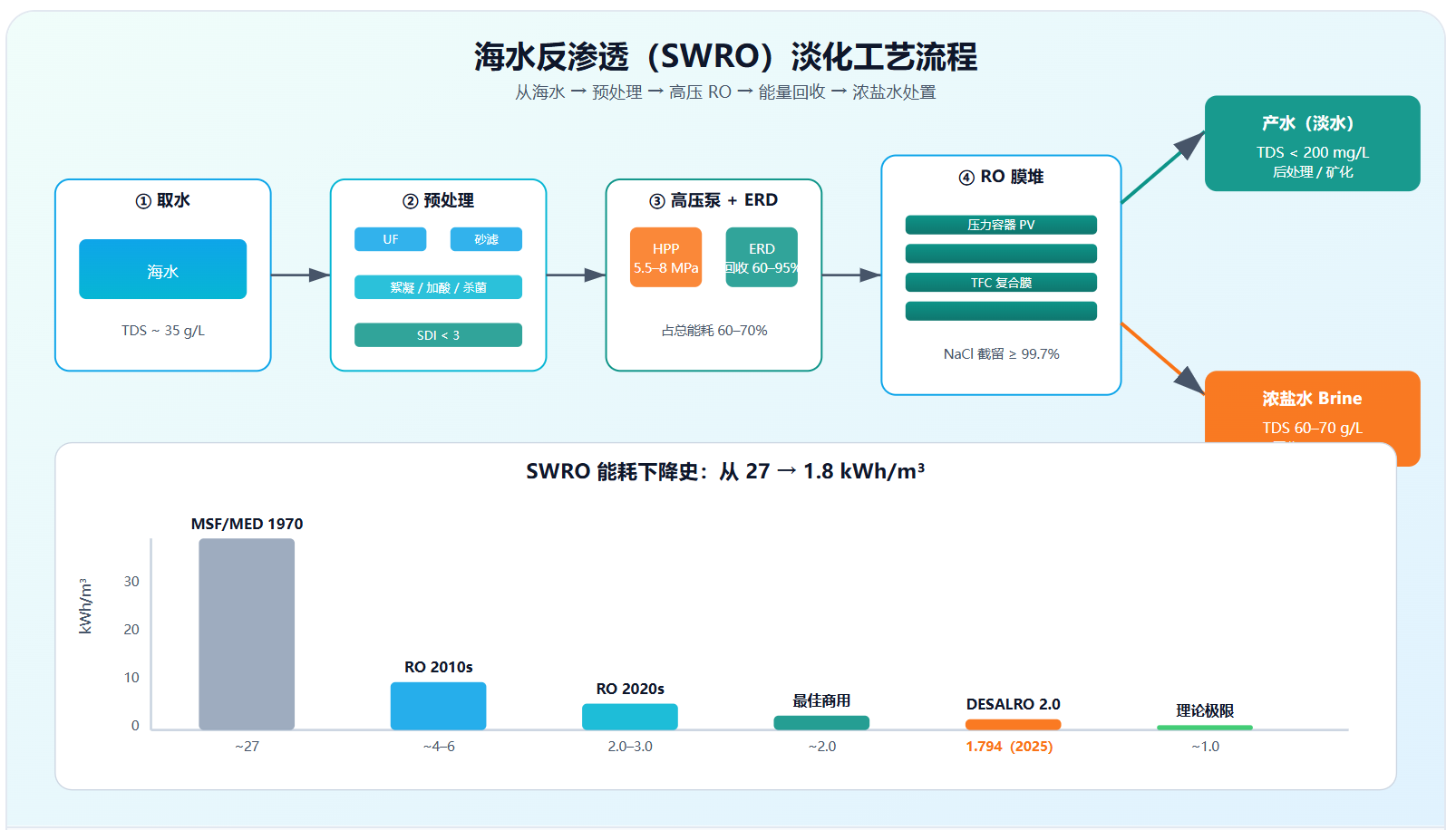

图 3｜海水反渗透（SWRO）淡化工艺流程示意

04｜通量–选择性权衡：膜科学的“不可能三角”

如果你想“通量更高 + 选择性更强”，膜科学家的回答大多是：做不到，至少不能同时大幅做到。这就是 Geise 等人 2011 年提出、随后被广泛验证的 permeability–selectivity trade-off upper bound（通量–选择性权衡上界）。

直觉上：让膜更“薄”或更“松”，水分子更容易穿过（通量↑），但盐分子也更容易漏过去（选择性↓）；让膜更“厚”或更“致密”，盐截留率↑，水通量却大幅↓。这是高分子自由体积与扩散系数的统计物理结果，不是工程缺陷。

2024 年大量研究都在尝试打破这个上界：

• 薄膜复合（TFC）超薄 PA 层：界面聚合控制使 PA 层降到 30–80 nm，水通量翻倍同时保持高截留；
• 薄膜纳米复合（TFN）：把 MOF（金属有机框架）、MXene、MoS₂、COF（共价有机框架）或聚合物胶束嵌入 PA 层，形成额外的水通道与电荷陷阱；
• 仿生 / 限域通道：模仿水通道蛋白（Aquaporin）的人工通道，有报道通量比传统 RO 膜高 1–2 个数量级；
• 二维材料膜（GO, MoS₂）：亚纳米层间距能精确区分水合离子半径相近的物种。

2024 年 MDPI Membranes、Desalination、ACS Appl. Polym. Mater. 等多篇综述报道，TFN 膜在 NF 段位（水通量 15–25 L/(m²·h·bar)，Na₂SO₄ 截留 ≥96%）已经稳定突破上一代 PA 上界，但仍受限于长期稳定性、规模化制备和结垢控制。把它推到工业 RO 级别，是未来 5–10 年的主战场。

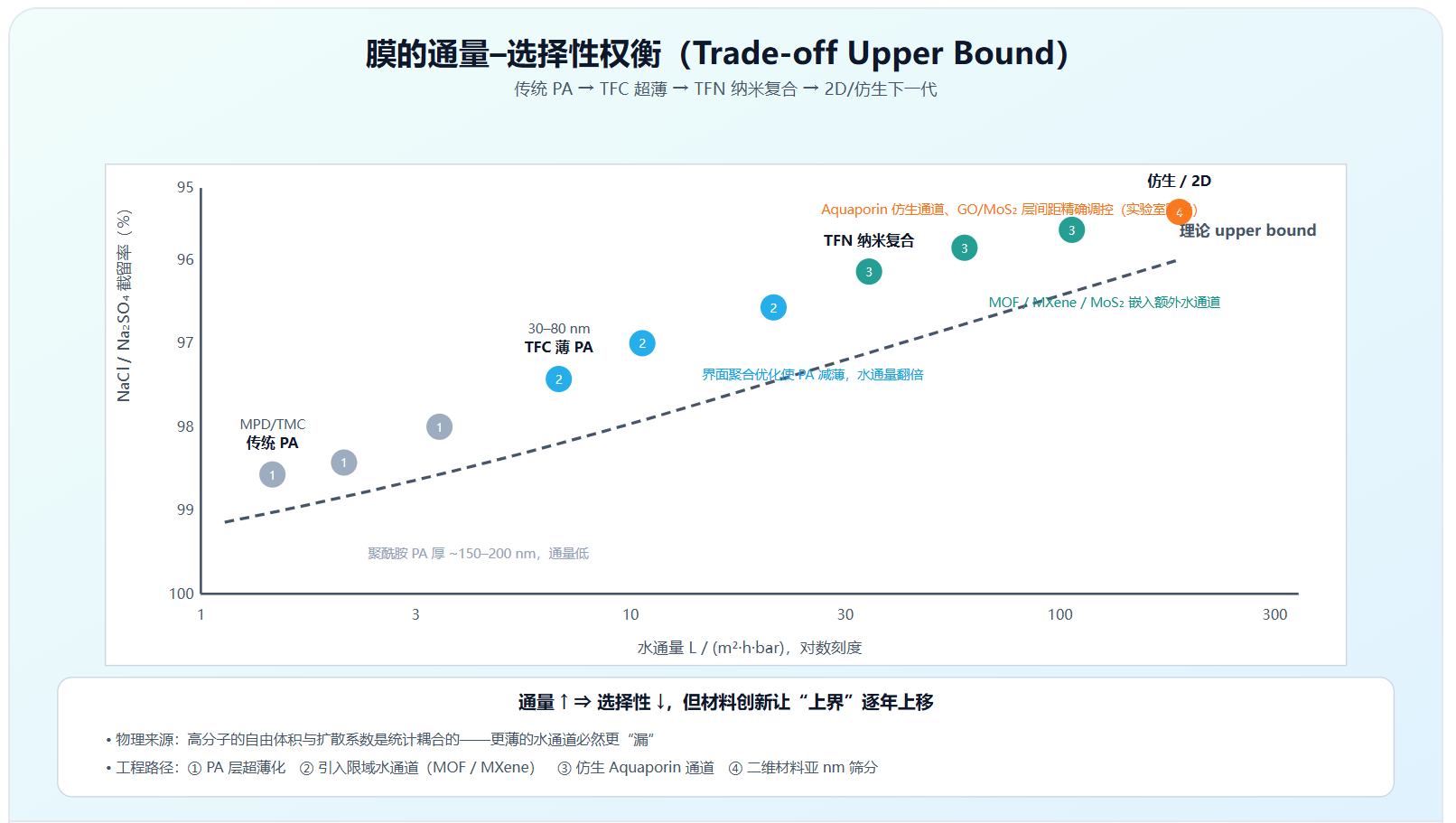

图 4｜膜的通量–选择性权衡上界：传统膜、TFN 与下一代材料

05｜工业现实：废水回用、结垢与极限

在工业里，膜分离面对的并不是实验室里的纯水，而是成分复杂、波动剧烈的真实料液：

水回用：半导体行业需要 18.2 MΩ·cm 的超纯水，制药行业要求内毒素 <0.25 EU/mL，电厂锅炉补给水要求 SiO₂ <20 ppb。这些都靠“多级膜 + 离子交换 + UV/TOC 抛光”的组合来达到。膜分离的能耗约占整个工艺的 30–50%。

结垢与污染：膜的最大敌人是污染（fouling）——胶体、有机物、微生物、结垢离子（Ca²⁺、Ba²⁺、SiO₂）会在膜面形成凝胶层或晶体，把通量降到一半甚至更低。工业上靠前处理（UF、活性炭、絮凝）、化学清洗（柠檬酸、NaOH、EDTA）、定期反洗（CIP, clean-in-place）来维持寿命。

极限在哪里？首先是浓盐水（brine）：RO 回收率通常 35–50%，剩余浓盐水盐度可达 70 g/L，处理成本甚至高于淡化本身，常见的处置是深井注入、蒸发池或与零排放结晶器联用。其次是膜寿命：商用 PA 膜一般 5–7 年，性能衰减后需要更换，旧膜回收也正在成为新课题。

最后是水-能源-碳的耦合：淡化水每立方米约 1–4 kWh 电耗，对应 0.4–1.6 kg CO₂（依电网结构而定）。把 RO 与光伏 / 海上风电直接耦合，实现“绿色淡化”，是 2024–2026 年中东、北非、加州项目的明确方向。

图 5｜工业水处理厂的圆形沉淀池与膜单元

06｜科学辟谣：关于膜分离的四个常见误区

误区 1 “RO 滤出的水是“纯水”，长期喝会缺矿物质”

事实：RO 产水 TDS 一般 5–50 mg/L，确实比矿泉水低很多。多数家用 RO 末端有矿化滤芯（calcite/Mg²⁺）重新加入适量 Ca²⁺、Mg²⁺。WHO 也未对“纯水有害”给出明确证据；主要风险是水口感与部分管材重金属溶出，而非“缺矿物质”。

误区 2 “纳滤能像反渗透一样彻底脱盐”

事实：NF 的孔径（0.5–2 nm）和电荷性质决定它对一价 NaCl 截留率仅 20–60%，主要针对硬度、有机物和二价离子。要脱盐到饮用水标准（<500 mg/L），仍需 RO 或 EDI。

误区 3 “膜的孔径越大，过滤越快就越好”

事实：通量–选择性权衡决定了“孔径越大 → 通量↑ + 选择性↓”。工业选择的是“刚好”能截留目标物的膜，而不是越大越好。

误区 4 “海水淡化能彻底解决缺水问题”

事实：海水淡化能解决沿海城市的水源，但成本（≈0.5–1.5 美元/m³）、能耗、浓盐水排放、海洋生态影响都使其难以替代节水、循环回用、农业效率提升。欧洲约 30% 南部人口仍处于长期水压力下，单靠“建更多淡化厂”并不够。

结语｜膜不是终点，而是水循环体系的“关键阀门”

膜分离的真正伟大之处，是把化学势差（渗透压）、电荷排斥、分子扩散这些看似抽象的物理化学原理，浓缩进一张厚度不到 200 纳米的薄层里。它让海水变饮用水、废水变超纯水、电池级锂从盐湖里“筛”出来——这些都是“双碳”与水资源循环的硬件底座。

但膜科学也提醒我们：没有万能的膜。通量、选择性、稳定性、成本之间永远在拉扯；任何一种新型 TFN、MXene、Aquaporin 仿生膜，都必须在长期运行、规模化制备、结垢控制与生命周期评估中证明自己。膜不是单点技术，而是水循环体系的关键阀门。只有在节水、回用、再生、海水淡化、再生水入地下水的完整链条里，膜分离的价值才能真正放大。
