双色光激活 + 聚合的体积 3D 打印原理与突破

传统 3D 打印靠"一层层叠"，Xolography 直接在体积里"画点"。当两束不同波长的光在树脂内部相交，聚合只发生在那个交点——物体像是被"光"直接长出来，而不是一层层堆出来。

导语：传统 3D 打印是一层层堆叠，慢且常有台阶纹。2022 年发表于《自然》的 Xolography 走了一条新路：用一束均匀光片先把光开关分子“激活”成可反应态，再用第二束写入光，在二者相交的平面处触发聚合，逐面生成整个三维结构。这把打印从“点扫描”升级为“面投影”，速度提升数量级。本文拆解它的双光交叉原理。

核心机制

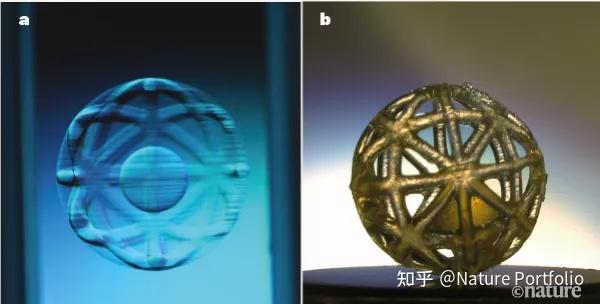

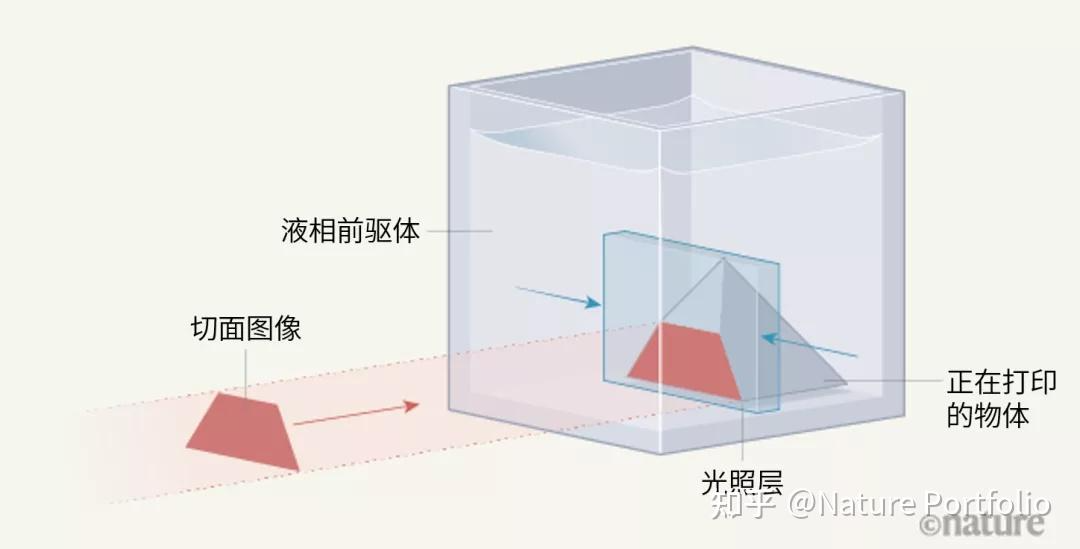

传统 3D 打印（SLA、DLP）依靠逐层固化液态光敏树脂，分辨率被层厚牢牢限制，且层与层之间总会留下界面各向异性与"阶梯效应"般的表面瑕疵。Xolography 是一种体积增材制造（VAM）分支，其妙处在于"双光束交叉"：设备把含有双色光引发剂（DCPI）的树脂装入比色皿，让一束紫外光片（约 375 nm）作为"画布"垂直穿过树脂，同时用投影仪把可见光图案（约 405 nm，携带待打印物体的截面信息）投射进去；只有当两束光在空间中相交的那一点，光引发剂才被连续激活、发生自由基聚合——也就是"仅在交点处固化"。比色皿沿打印方向连续匀速移动，整个过程没有停顿、没有逐层重涂，因此得到的是真正体积生成、无层纹、各向同性的物体。帕多瓦大学团队在《Small》（2024, doi:10.1002/smll.202402356）中指出，Xolography 无需像计算机轴向光刻（CAL）那样做反馈优化，分辨率约为 CAL 的十倍，同时能快速制造复杂结构且支持无支撑悬垂（如"笼中球"）。

01｜体积打印的野心：跳出逐层

常规光固化（如 SLA/DLP）需逐层曝光、反复升降液面；即使双光子聚合也多为逐点扫描。Xolography 的构思是：在装满树脂的整个体积里直接写——通过两束光的空间交叉，只在相交区域发生反应，从而一次性构建任意截面，免去逐层台阶与界面等待。核心就是把“加法式的层”变成“同步发生的体”。

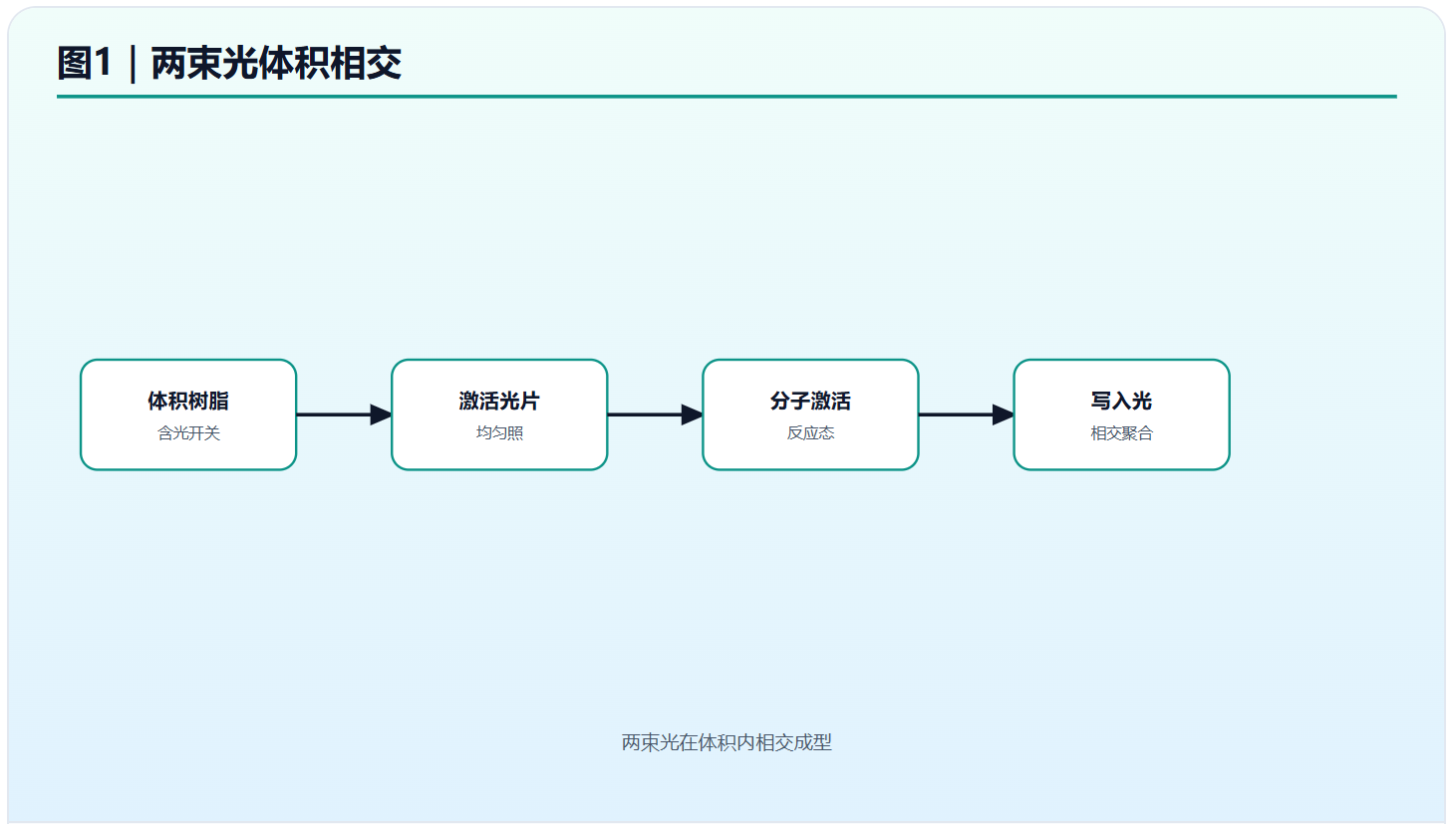

图1｜两束光在体积内“相交”成型

02｜核心机理：光开关分子 + 双色交叉

树脂中加入光开关分子（如螺吡喃类“狼人染料”）：第一束激活光（光片）将其从惰性基态转为可反应的激发态；第二束写入光仅在该激发态分子上引发聚合。关键点在于——只有“已被激活”且“被写入光照到”的重叠区才会固化，因此可在体积内部任意深度精确成型，且分辨率高、无散射累积问题。

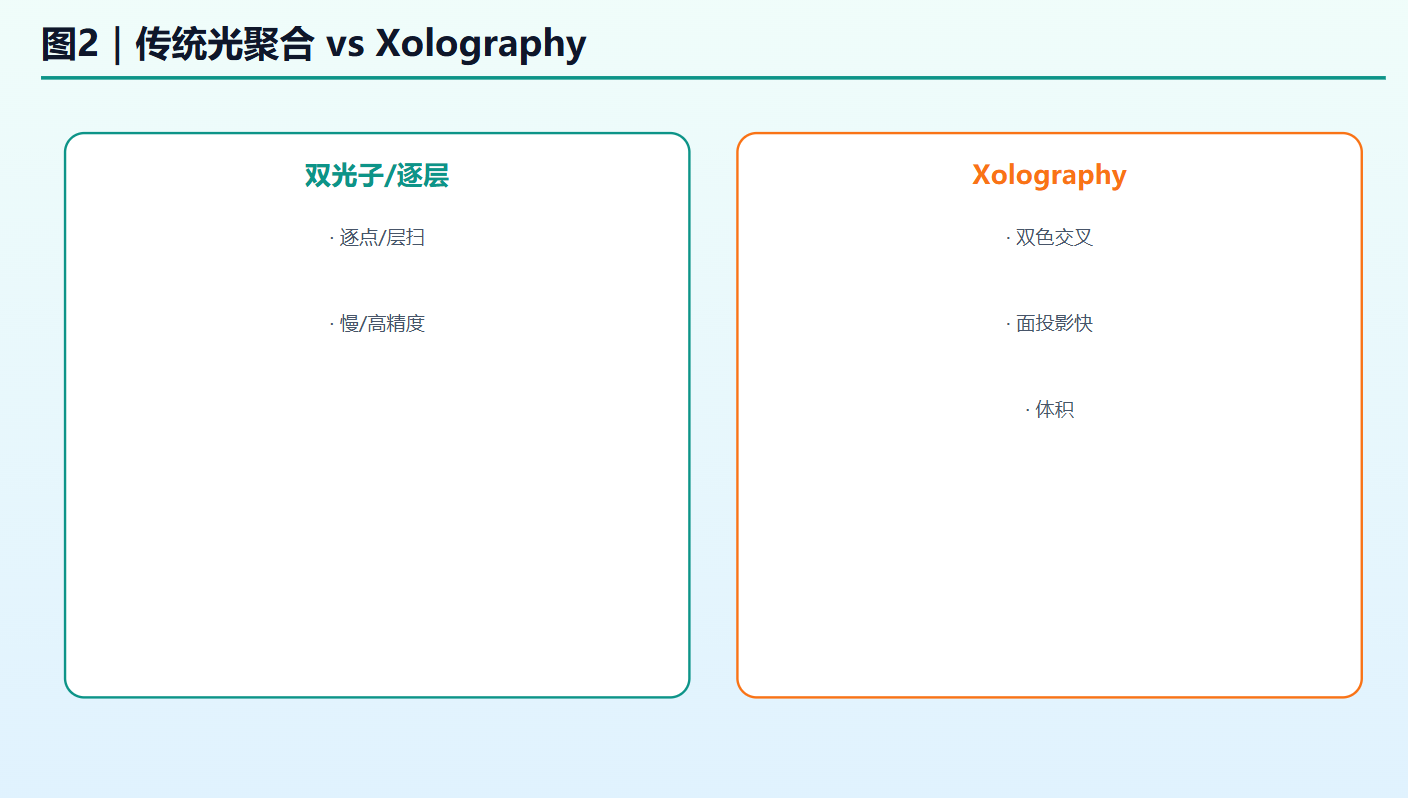

图2｜Xolography vs 传统光聚合

03｜为什么快：面投影而非点扫描

双光子聚合靠飞秒激光逐点写入，复杂构件耗时长；Xolography 的写入光以整面（2D 截面）形式投影到已被激活的体积切片上，每投影一次即固化一整层截面，配合光片扫描连续推进，整体速度可达传统方法的十倍至百倍量级，并保留亚百微米分辨率。这种“体-面”协同是其速度优势的来源。

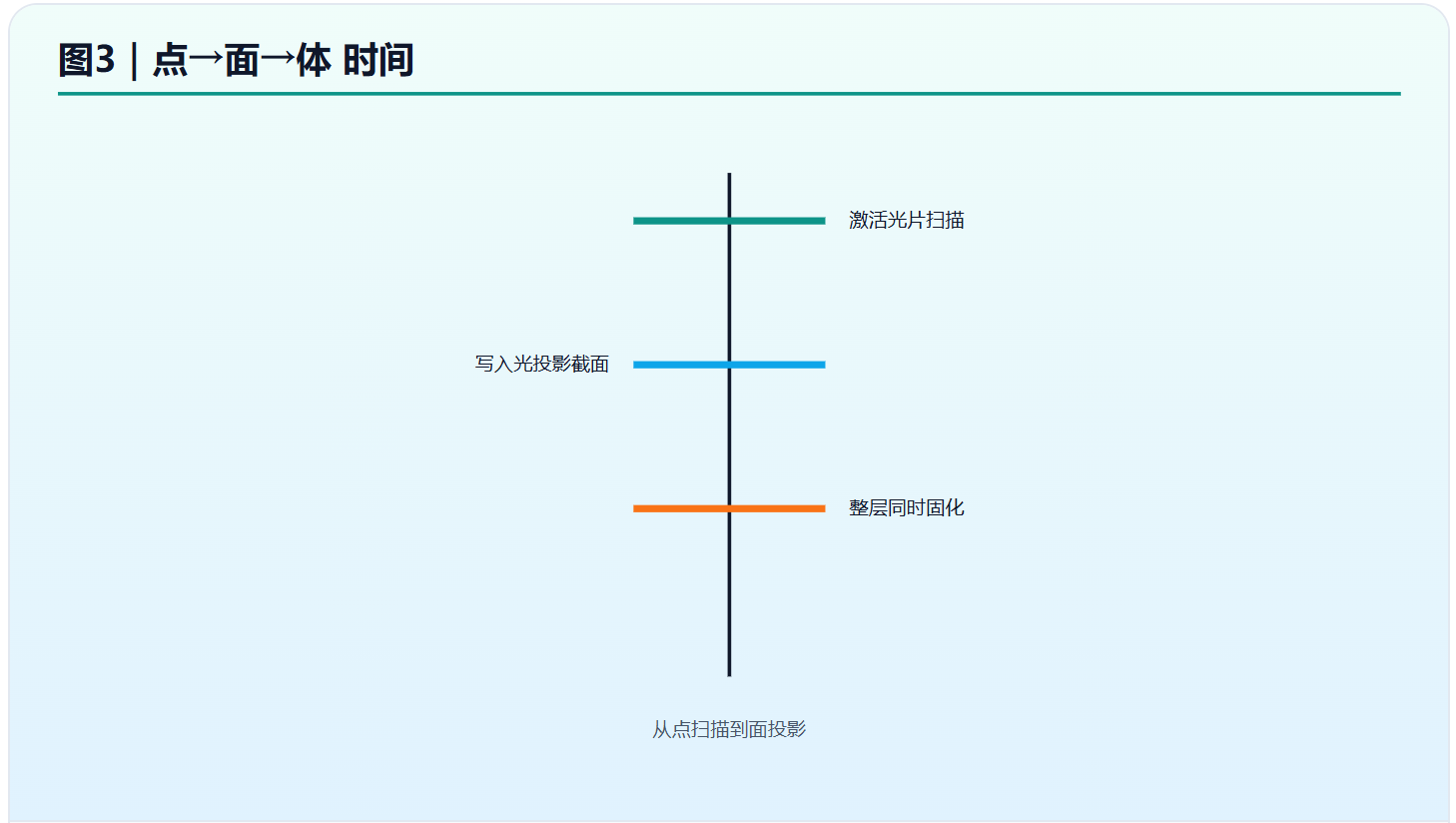

图3｜从“点”到“面/体”的时间维度

04｜科学辟谣：关于体积打印的误区

误区1Xolography 就是双光子聚合换皮。

事实：它依赖“光开关分子的两步激活+写入”而非单纯双光子吸收，机制与扫描路径都不同，故能做体积内面投影。

误区2体积打印一次成型所以无限制。

事实：仍需光开关体系兼容、氧抑制控制与后处理；大尺寸、高离散结构仍有工程约束。

误区3已能取代所有工业 3D 打印。

事实：在高速、高精度软/生物材料打印上突出，但材料体系、尺寸与成本仍限定其现阶段适用范围。

05｜真实边界：快速制造与生物打印

潜在与已展示的应用包括：高速精密原型（如隐形眼镜、微光学）、仿生微结构、生物相容材料打印（体积内温和固化利于细胞负载）、以及软体机器人构件。与之并列的体积打印路线还有计算轴向光刻（CAL）。瓶颈在光开关分子的普适性、树脂选择面与器件化成本。

06｜结语｜在体积里“写”三维

Xolography 展示了 3D 打印可以不再“一层层盖楼”，而是在整团树脂中借两束光的交叉直接生长结构。它把光化学与体积成像的思路合二为一，为高速、高分辨的体积制造打开了一扇门。

Xolography 的巧思在于“两步光控制”：先激活、再在空间交叉处写。这种设计把 3D 打印从表面逐层推进，转变为体积内逐面生成。当光在材料内部相遇，制造的速度与自由度都被重新定义。
