X射线衍射(XRD)是研究物质的物相和晶体结构的主要方法。通过对材料进行XRD测量和计算，分析其衍射图谱，可以获得材料的成分、材料内部原子或分子的结构或形态等信息。本教程教大家如何通过Materials Studio中的Reflex版块模拟材料的XRD谱。

计算步骤

以金属Cu为例

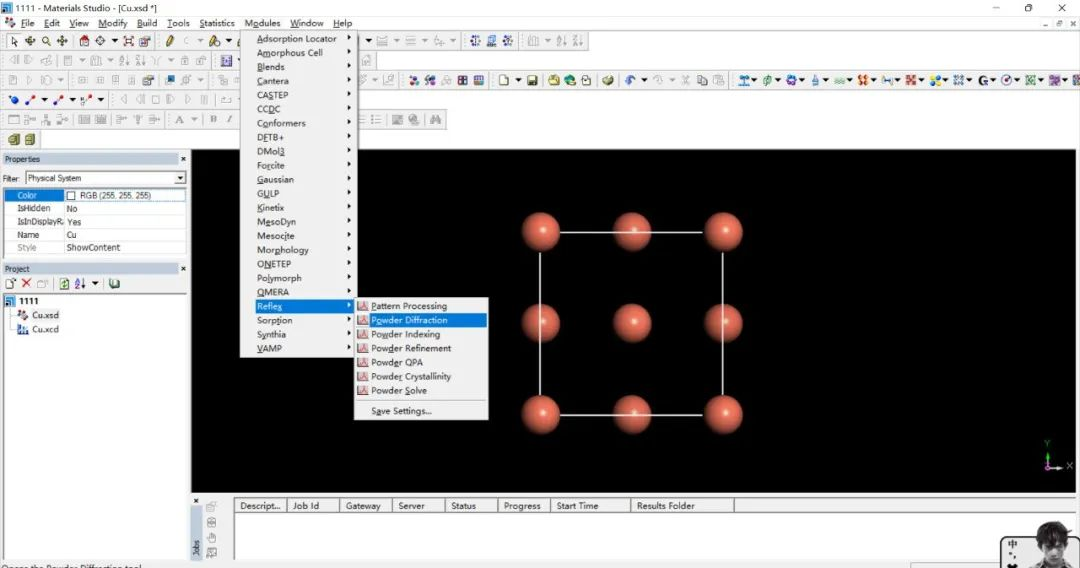

选择计算模块Reflex中的Power Diffraction选项。

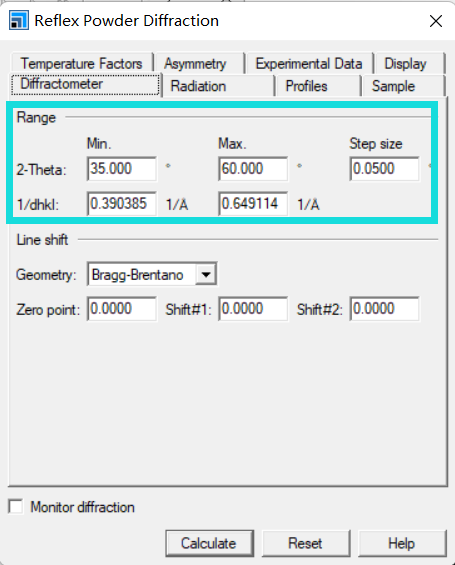

打开新对话框，选择衍射参数diffractometer选项，设置衍射范围以及步长。

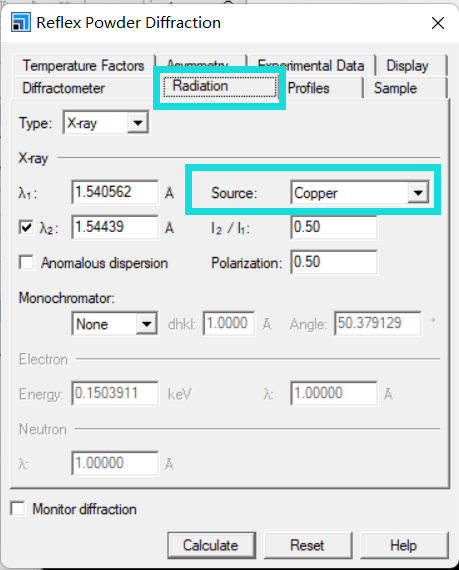

在Radiation选项中的Source栏目下选择Copper。其他选项基本选择默认值即可，点击Calculate，开始计算。

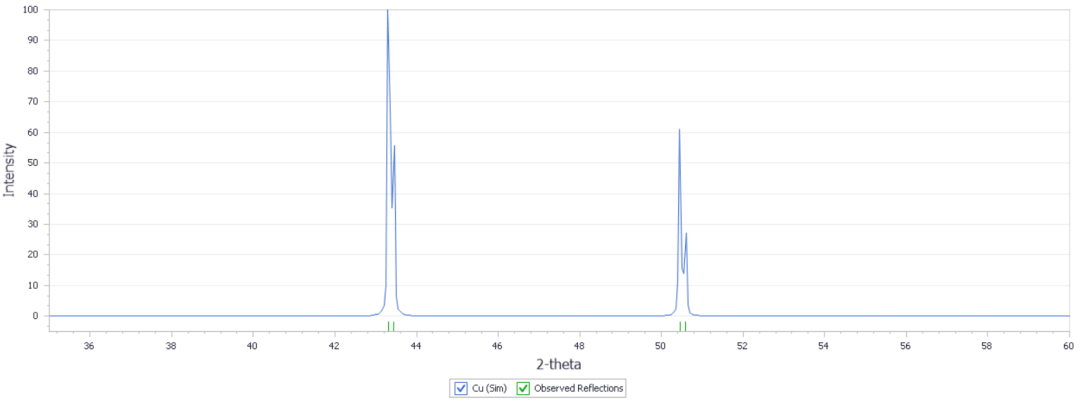

计算结束后自动显示结果图。

作图步骤

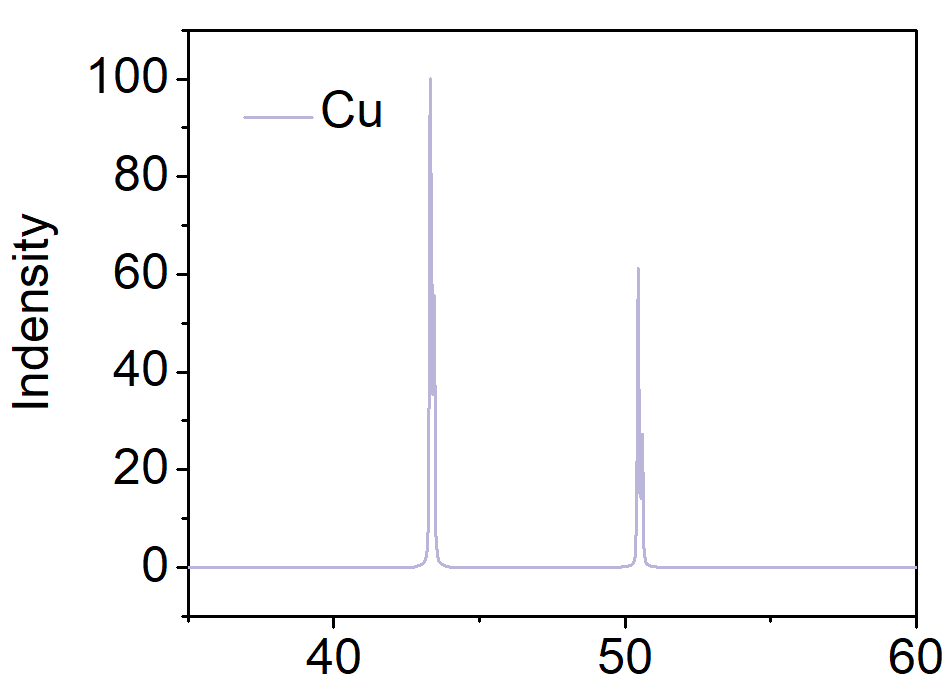

选中该图窗口，右击复制，粘贴到origin软件窗口中，作图，即可得到XRD图。

为了图片美观，改变图片比例。双击图片，打开图片选项。

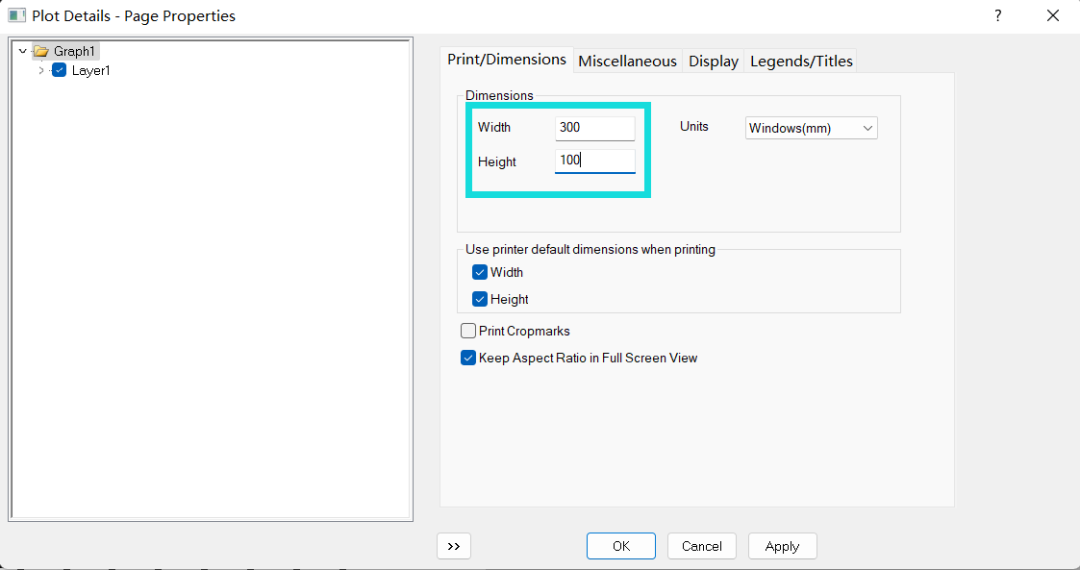

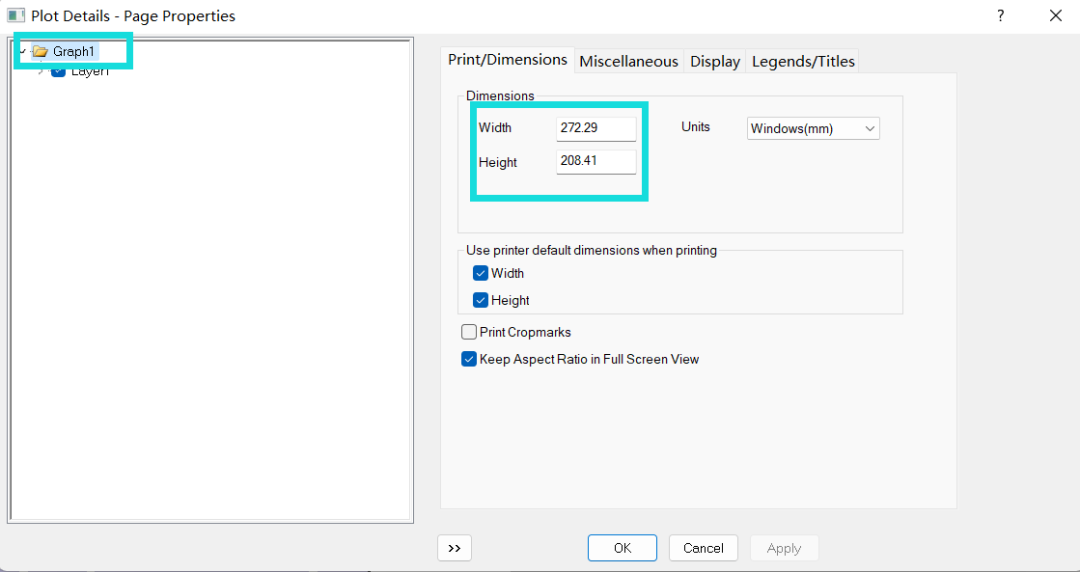

选中Graph1，修改图片比例

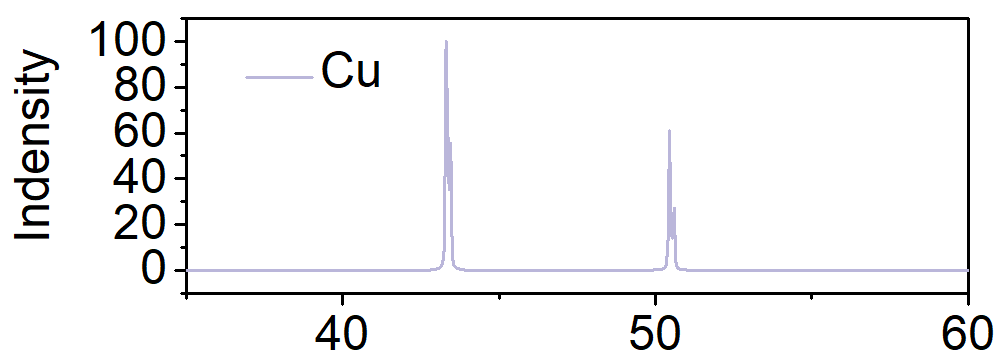

点击OK即可得到下图。

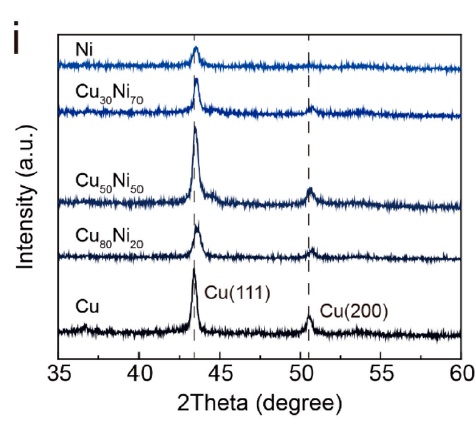

与文献中实验结果相匹配。

DOI: 10.1021/jacs.9b13347
