前面我们在《PHONOPY使用教程（上）》里介绍了如何使用Phonopy软件包，通过有限位移法和DFPT法计算声子谱，今天我们聊聊在声子谱数据处理时，可能会遇到的非解析项校正的问题。

非解析项校正用于处理由Γ点附近离子运动的极化所引起的宏观电场的长程相互作用，非解析项被添加到动态矩阵中。在q→0中，具有非解析项的动态矩阵由下式给出：

计算步骤

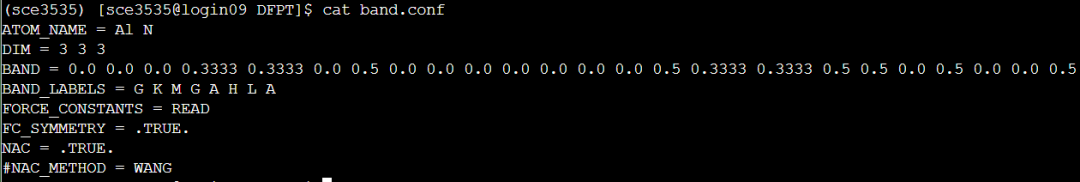

(1) 将非解析项校正的相关控制参数NAC写入band.conf文件中，如下图：

相关参数介绍可参见官网：

http://phonopy.github.io/phonopy/setting-tags.html#nac-tag

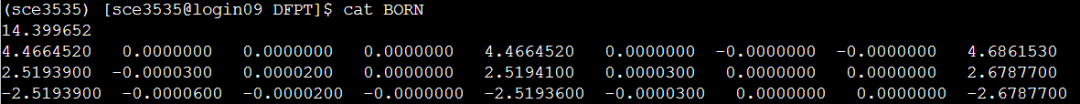

(2) 在当前目录下准备好BORN文件，文件格式如下:

第一行为单位换算系数，VASP默认单位转换系数为14.399652，QE为2，ABINIT为51.422090，相关其他换算可查看下方链接：

http://phonopy.github.io/phonopy/interfaces.html#default-unit-cell-file-name-for-calculator

第二行分别对应介电常数于xx, xy, xz, yx, yy, yz, zx, zy, zz九个张量；

第三行开始为Born有效电荷。

(3) 分别运行phonopy --fc vasprun.xml；phonopy --dim='a b c' -c POSCAR-unitcell band.conf；phonopy-bandplot --gnuplot>abc.dat三条命令，获得声子谱相关数据进行绘图。

BORN文件

有关介电张量和Born有效电荷数据的获取，官网中已有所介绍，此处介绍一种使用outcar-born脚本进行处理。其步骤如下：

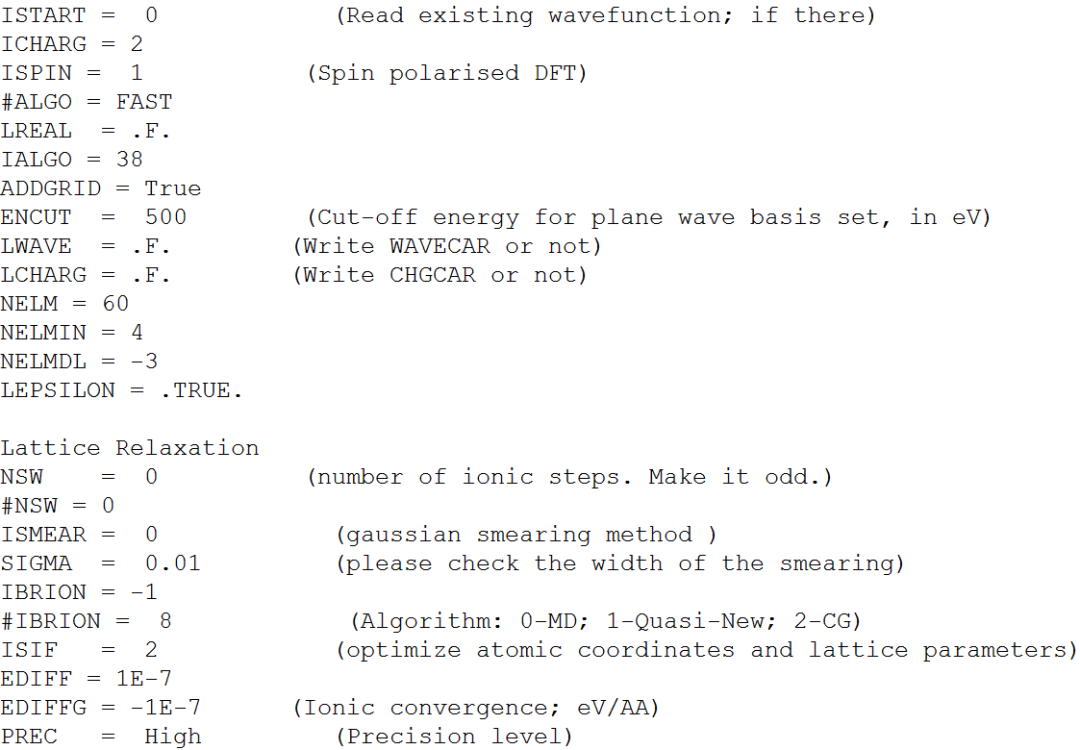

(1) 在INCAR中写入LEPSILON = .TRUE . ，对体系进行自洽计算，INCAR如下；

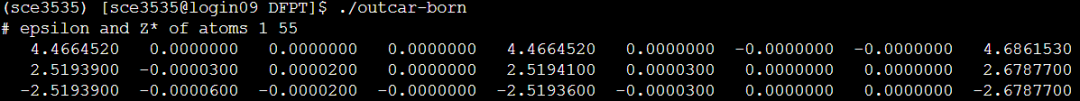

(2) 计算结束后，执行outcar-born脚本 (./outcar-born)，进而获得介电张量和Born有效电荷数据如下：

注意：在进行自洽以获取BORN相关数据时，建议拷贝为新的文件夹进行计算，以免覆盖声子谱重要信息而报错。

校正前后的结果如下图所示：

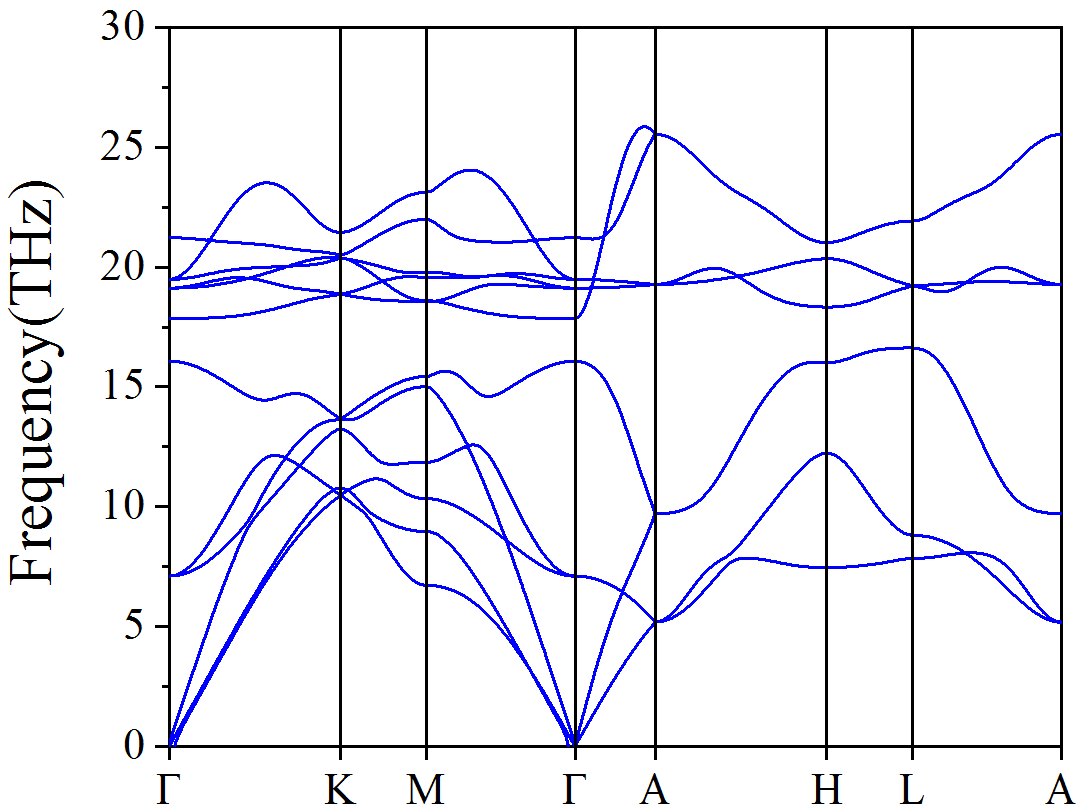

图1 修正前的声子谱

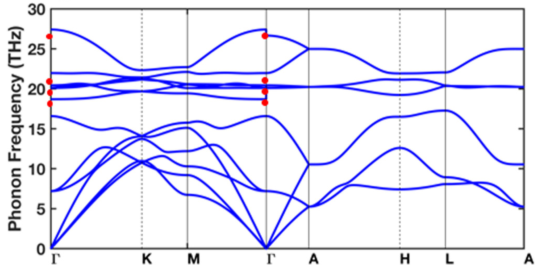

图2 修正后的声子谱（Physical Review Materials 2020, 4, 044602）

[1] R. M. Pick, M. H. Cohen, and R. M. Martin, Phys. Rev. B 1970, 1, 910.

[2] Y. Wang , J. J. Wang , W. Y. Wang , Z. G. Mei , S. L. Shang , L. Q. Chen and Z K Liu,   J. Phys.: Condens. Matter. 2010, 22, 202201.

[3] Atsushi Togo, Laurent Chaput, and Isao Tanaka, Phys. Rev. B, 2015, 91, 094306-1-31.
