管式炉与马弗炉

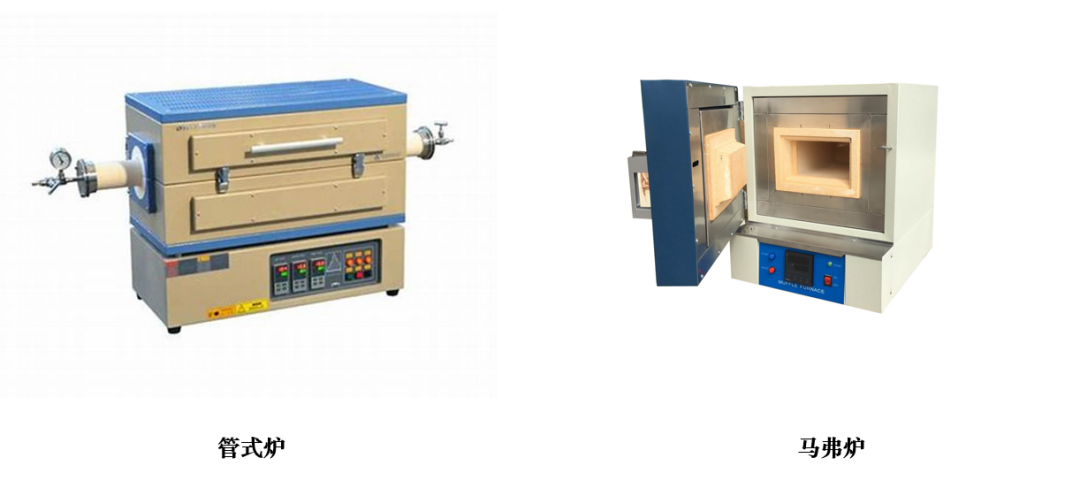

管式炉（Tube Furnace）

采用高温耐热管（石英管）作为加热腔体。通常带有气氛控制，可通入氮气、氩气、氢气等惰性或还原气氛。适用于连续加热、热处理、材料烧结、粉体实验等。加热方式一般为电阻丝、硅碳棒或硅钼棒，温度可达1200-1800°C。应用场景：材料研究（如纳米材料、氧化物陶瓷）、气氛烧结（如粉末冶金、碳化处理）、半导体工艺（如CVD、扩散）等

马弗炉（Muffle Furnace）

采用封闭式耐火腔体，内部加热元件环绕加热，保温性好。无气氛控制（大多数型号），适用于空气环境加热。主要用于静态实验，不适合气体流动或连续实验。温度范围广，通常1000-1600°C。应用场景：材料热处理（如退火、烧结、灰化）、样品灰分测定、金属或陶瓷烧结化学分析（如高温分解）等

怎么看马弗炉或管式炉的最高温度

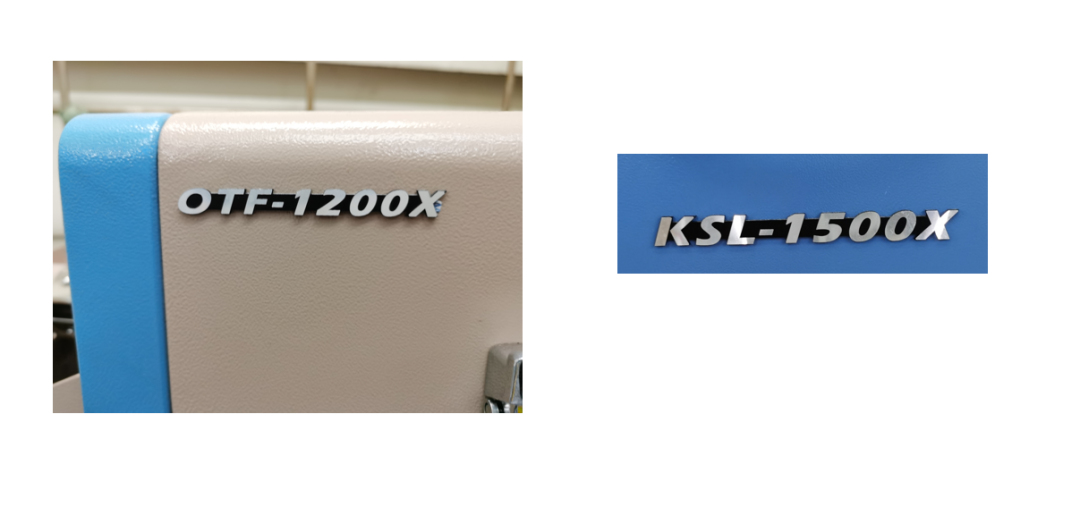

看铭牌

1200或1500代表该炉子的最高温度，使用时最好最高温度低于该温度100摄氏度以下，例如1200使用温度不高于1100、1500不高于1400。管式炉得考虑石英管材质及其耐热温度。

管式炉/马弗炉温度控制模块的使用方法

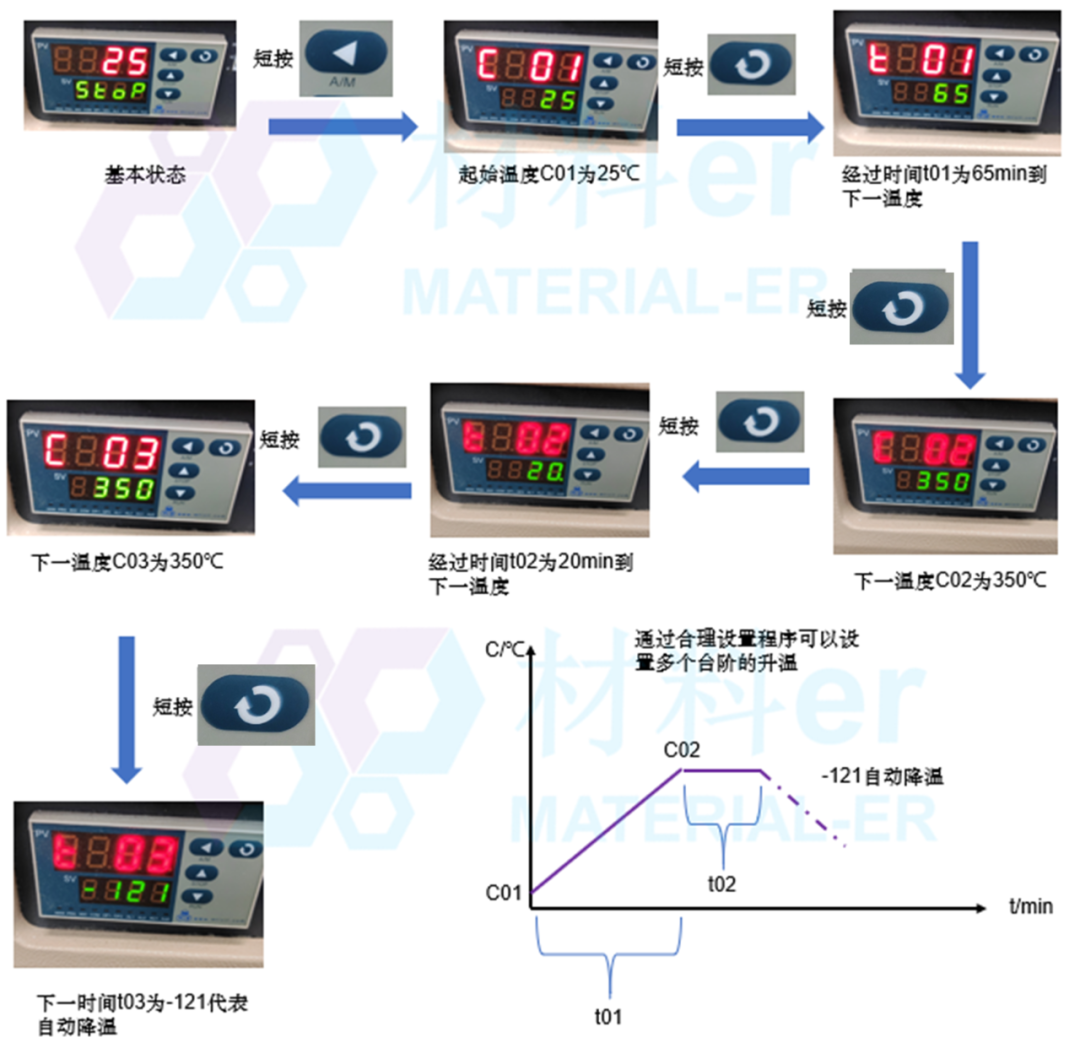

这里介绍一种通用温控模块的使用方法：

普通石英玻璃管

最高耐温：约 1100°C

长期使用温度：建议 ≤1000°C热

稳定性：温差突变不超过 300°C，否则可能因热应力破裂。

高纯度熔融石英管（如合成石英或超高纯度石英）

最高耐温：可达 1200~1300°C

长期使用温度：建议 ≤1150°C，抗热震性能更好，但仍需避免急冷急热。

氧化铝瓷舟的耐热温度

一般最高温度在1300°C左右，纯度越高耐热越高。

抗腐蚀性：对大多数酸碱有良好耐受性，但碱性环境（如NaOH、KOH）可能会侵蚀表面。

导热性：比石英管好，导热系数约 25 W/m·K（比石英玻璃高10倍）。

氧化铝瓷舟煅烧材料脏了怎么清洗

1. 物理清洁（适用于轻微污染）

适用情况：粉末残留、轻微氧化物

方法：刷洗：用尼龙刷或硬毛刷轻轻刷掉表面残留物，不建议使用金属刷，以免划伤表面。

超声波清洗：可放入超声波清洗机内，加去离子水或稀酸溶液，提高清洁效果。

高温烧净：将瓷舟空烧至800-1000°C，让残留物分解或挥发。

2. 化学清洗（适用于顽固污染）

（1）酸洗法（适用于金属氧化物、碱金属污染）

常用溶液：10%-20% 硝酸（HNO₃）、10%-20% 盐酸（HCl）（适用于部分金属残留）、王水（浓硝酸+浓盐酸，体积比1:3）（适用于顽固金属沉积）

清洗步骤：将瓷舟浸泡在酸溶液中 12-24小时。取出后用大量去离子水冲洗至中性。100-200°C 烘干，或高温炉内 800°C 烧净。

王水腐蚀性极强，建议在通风橱中操作，佩戴防护装备！对高纯度氧化铝（>99.7%）影响较小，但长期酸洗可能降低使用寿命

（2）碱洗法（适用于有机物、碳渣）

常用溶液：5%-10% 氢氧化钠（NaOH）或氢氧化钾（KOH）

溶液清洗步骤：瓷舟浸泡在碱溶液中 12-24 小时。取出后用去离子水彻底冲洗。100-200°C 烘干，或高温炉中 800°C 煅烧。

3. 高温焙烧法（适用于碳渣、难溶性污染物）

适用情况：瓷舟表面有碳化物、有机残留、难溶氧化物。

方法：将瓷舟放入高温炉。温度控制在 800-1000°C，保持 1-2 小时，让污染物氧化分解。取出后可用去离子水冲洗，必要时配合酸洗。

仅供参考。
