1.9 lattice custom命令

对于简单的晶体结构，⽐如体⼼⽴⽅bcc、⾯⼼⽴⽅fcc等，可以使⽤lattice bcc或者fcc命令建模。

对于结构稍微复杂点的晶体，可以使用lattice custom命令。

lattice custom语句格式如下：

lattice custom Length al a2 a3 basis ...

使用lattice custom建模流程如下：

（1）找出晶体中最小的重复单元，也就是原胞

（2）确定基矢a1，a2，a3.对于大部分晶体来说，基矢可以和坐标轴重合，例如正方形晶胞的基矢a1

（100）、a2（010）、a3（001）。

（3）确定原胞内各原子的坐标，这个坐标不是绝对坐标值，而是相对于基矢的相对坐标，最大值不能超过1。

下⾯以⽯墨烯为例，详解⼀下建模具体过程：

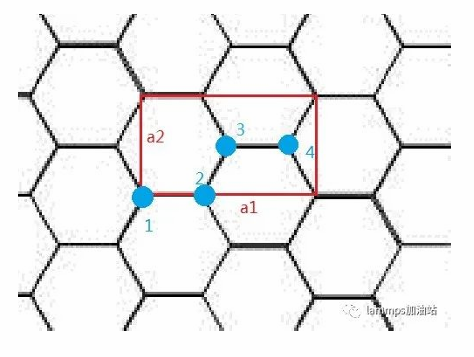

（1）找出最⼩的重复单元：如上图红框所示，最⼩的重复单元划分⽅法不唯⼀，选择⼀种即可。

（2）确定基⽮：a1沿⽔平x轴⽅向，a2沿垂直y轴⽅向。⽯墨烯是⼆维结构，a3取⼩于单层⽯墨烯厚度。

假设⽯墨烯键⻓L=1.42，则a1=3L，a2=1.732L，a3=2L（低于3.35即可）。

（3）确定各原⼦坐标（实际坐标值/基⽮各⽅向⻓度）：

原⼦1坐标：（0,0,0）

原⼦2坐标：（0,33,0,0）

原⼦3坐标：（0.5,0.5,0）

原⼦4坐标：（0.833,0.5,0）

以上数据写⼊lattice custom代码：

lattice custom 1.421 a1 3 0 0 a2 0 1.732 0 a3 0 0 2 &

basis 0 0 0 &

basis 0.33 0 0 &

basis 0.5 0.5 0 &

basis 0.833 0.5 0

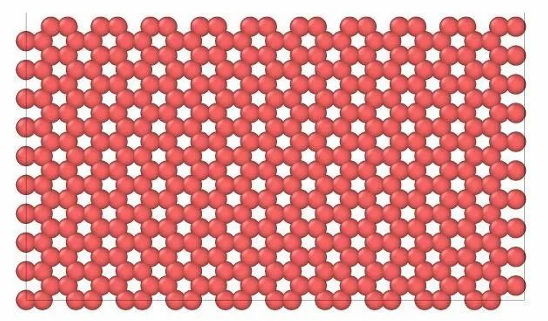

最终模型结果:
