3. 绘制二环戊二烯(Sketching dicyclopentadiene)

二环戊二烯的结构如下图所示：

图2－5 二环戊二烯的结构

它经常被用于杀虫剂或除草剂合成中的中间体(媒介物)。

在 Standard 工具栏上点击新建按钮，显示新建文档对话框，在 3D Atomistic 上双击。

现在画一个6节环。

在Sketch工具栏上点击Sketch Ring按钮，在空白的3D文档中点击一次，放置一个6节环。

接下来你将合并一个5节环到6节环上。

点击与 Sketch Ring 按钮相关联的选项箭头，从下拉列表中选择 5 Member，在6节环的一个键上移动光标，当变成亮蓝色时点击，将5节环合并到这个键上。

5 节环合并到了6节环上，现在需要添加桥碳原子，可以使用Sketch Atom工具来完成。

点击Sketch Atom 按钮，检查C是否为用于绘图的元素，若不是，点击选项箭头，从下拉列表中选择Carbon。

如图2－6所示，移动光标到原子1的上方，当原子颜色变成亮蓝色时点击，移动光标到环的中部，再次点击，放置桥原子，移动光标到原子 2，当原子的颜色变成橙色时最后点击一次。

图2－6 添加桥碳原子

现在已经在6节环中两个碳原子之间建立了一个桥碳原子。

如果在某一点上出现操作错误，可以通过点击Undo 按钮恢复，还可以从菜单栏中选择Edit | Undo或者在键盘上按CTRL + Z来恢复。

在Standard 工具栏中点击Undo按钮，恢复最后一个动作。

与Undo 按钮相关联的选项箭头提供了使用恢复下拉列表的功能，允许你最多一次恢复先前的20个动作。

如果恢复了过多的步骤，可以使用 Redo 按钮重做，还可以从菜单栏中选择Edit | Redo 或者在键盘上按CTRL +Y来重做。

重做最后一步，点击Redo按钮。

类似的，与Rndo按钮相关联的下拉列表允许你最多一次重做先前的20个恢复动作。

为了完成这个结构，必须使用Modify Bond Type工具向两个环添加双键。第一步是选择想要修改的两个键。

图2－7 修改键类型

在3D Viewer 工具栏中点击 3D Viewer Selection Mode 按钮，选择如上图所示的键3。

在键中间会出现一个黄色的正方形，表明它已经被选择了，可以现时选择两个键作为键序列以节省时间。

按住SHIFT键，移动鼠标到键4的上方，点击键的中部。

在第二个键的中间出现一个黄色的正方形，表明它也已经被选择了，现在可以改变键序列的类型。

在Sketch 工具栏上点击与Modify Bond Type 按钮相关联的选项箭头，从下拉列表中选择Double Bond。

在结构中被选择的键转换成了双键。

现在在3D Atomistic document.xsd中通过点击任意位置取消选择键，下一步的操作将影响到所有原子。

最后一步是添加氢原子并整理结构。

在Sketch工具栏上点击Adjust Hydrogen按钮。点击Clean按钮最终的结构看起来如图2－8所示。

最后保存结构。

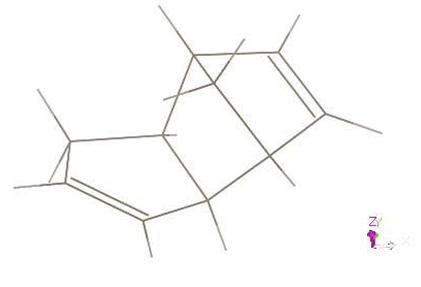

图2－8二环戊二烯的3D结构

在Standard 工具栏上点击Save按钮。

这将以默认的文件名保存结构。如果建立的项目中包括多个结构，应使用Save As...命令，因为这将允许你指定在Project Explorer 中出现的模型的名字。
