氨，地球上最重要的化工产品之一，年消耗量超过1.5亿吨。但你每天用的化肥、塑料、药品，背后都站着一个“耗能巨兽”——哈伯-博世法。350–500°C、15–30 MPa，每年吞掉全球1.5% 的能源，排放1.3% 的二氧化碳。

与此同时，另一头——硝酸盐污染——也在疯狂敲打地球。工业废水、农业径流、生活污水，让地下水里的硝酸盐浓度动辄超出WHO安全标准（50 mg/L）好几个数量级。

一边是氨的刚需，一边是硝酸盐的公害。

电催化硝酸盐还原制氨（NITRR） ，这个想法听起来完美——用电把污染物“变废为宝” 。但几十年来，科学家们卡在了一个要命的瓶颈上：表面氢迁移太慢了。

水在电极上分解产生活性氢（H），但这个H就像在早高峰地铁里赶路——挤不动、走不快。H若不能及时赶到硝酸盐身边去加氢，要么跟别的H牵手生成H₂浪费掉，要么原地摆烂。

直到今天，南京航空航天大学朱印龙教授团队与香港理工大学戴洁教授团队联手，做了一件很酷的事：

他们在钙钛矿表面挖了一堆“纳米坑” ，坑壁上长满羟基（–OH），这些羟基手拉手搭成了一条“氢高速公路” ——*H在上面跑，几乎零阻力。

怎么挖的坑？

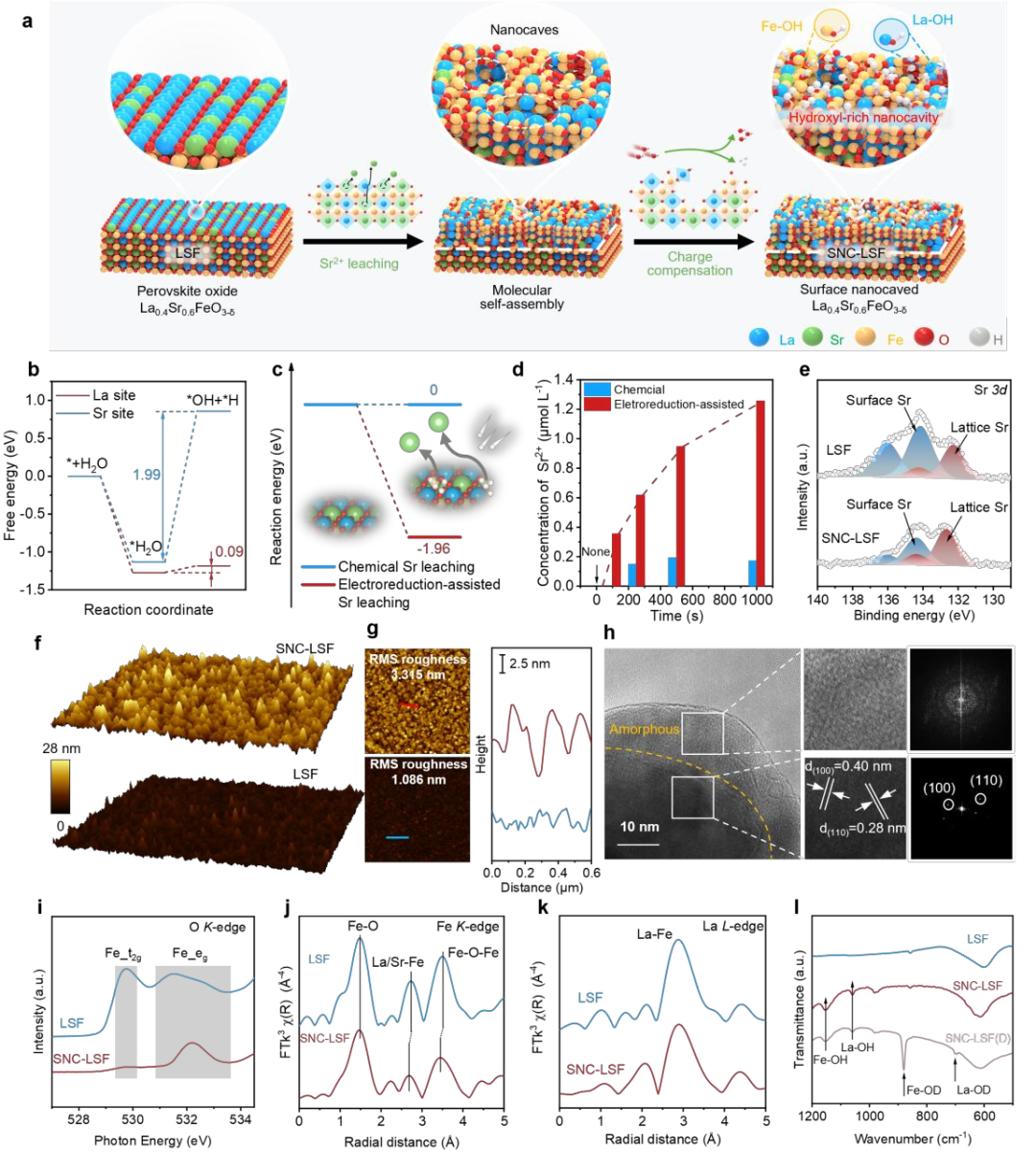

团队在La₀.₄Sr₀.₆FeO₃₋δ钙钛矿上，用电化学还原辅助选择性溶出——加个还原电位，把A位的Sr²⁺“拽”出来。DFT计算表明，有*H助力，Sr溶出能量跌至–1.96 eV。实测印证：不加电位Sr几乎不溶，一加电位迅速溶出，且只溶Sr，La和Fe纹丝不动。

Sr跑了，留下纳米空腔。AFM显示粗糙度从1.086 nm飙至3.315 nm，HRTEM确认表面形成约10 nm非晶层，坑壁长满羟基——FTIR和¹H MAS–NMR双双实锤。

为什么这个“坑”如此能打？

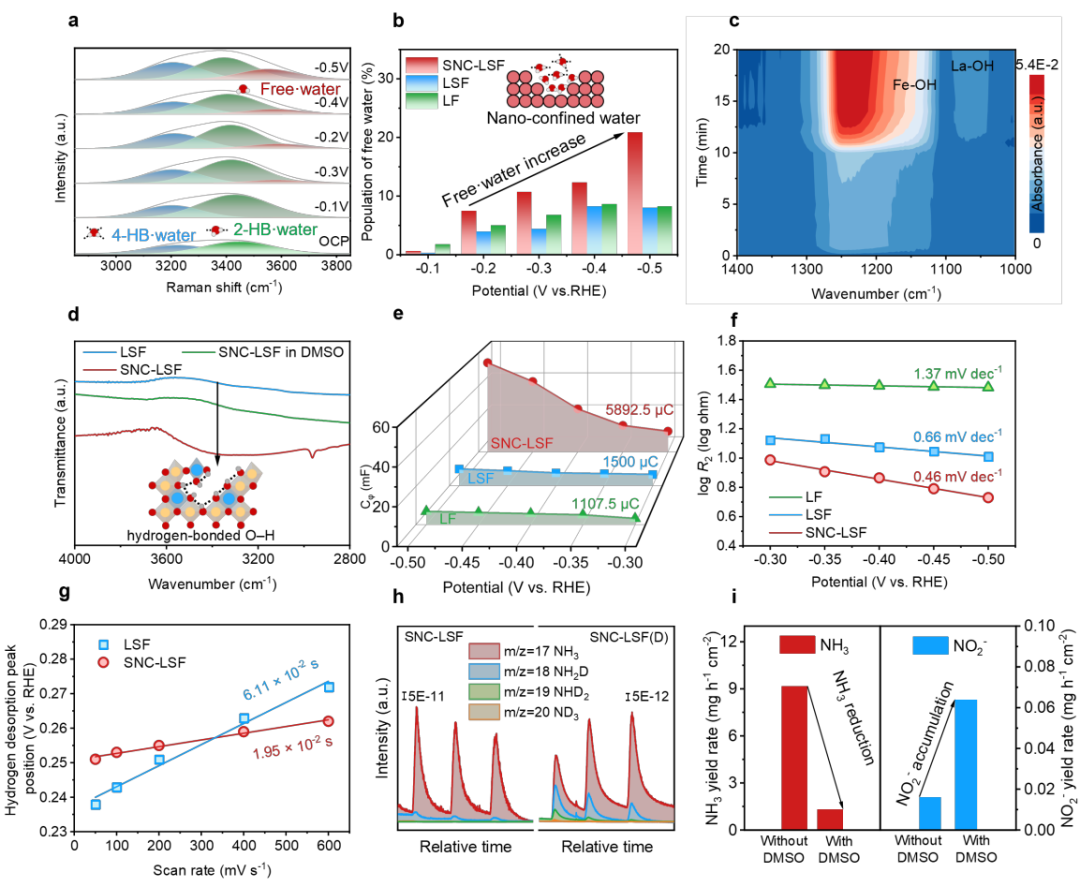

第一，坑里“挤”出更多活性水。 原位拉曼显示，纳米空腔中自由水比例飙升最猛——自由水是H的原料，越多则H产量越大。

第二，羟基搭起“氢高速公路”。 坑壁羟基彼此靠近，形成分子内氢键网络，*H沿此跳跃传输，DFT计算能垒仅0.10 eV——几乎零阻力（传统Grotthuss机制在体相水中为0.40 eV）。同位素标记实验实锤：在D₂O中预羟基化的催化剂，产物中检出NH₂D、NHD₂、ND₃——氘真的从坑壁跳进了氨分子。

第三，暴露更多“干活”的铁位点。 EXAFS显示Fe–O配位数明显下降，不饱和Fe位点抓硝酸根更牢。KSCN毒化实验确认：Fe就是真正的活性中心。

数据有多猛？

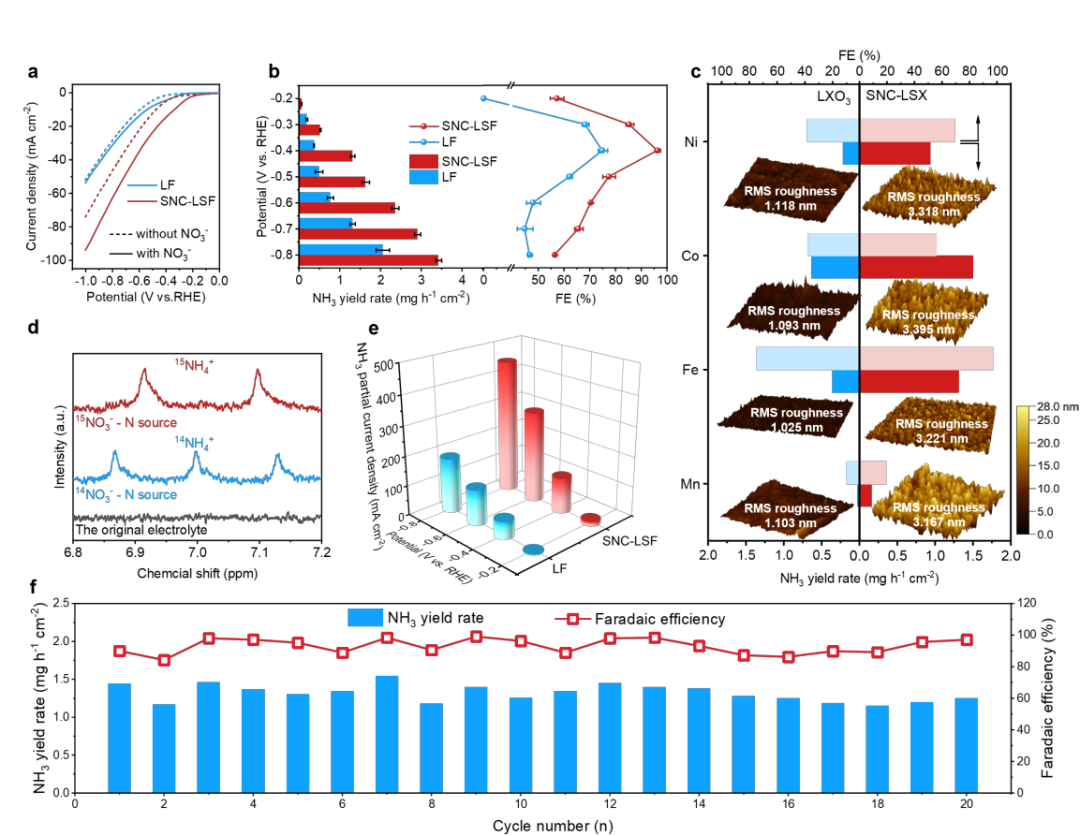

法拉第效率97.81% ，氨产率51.37 mg h⁻¹ cm⁻²（–0.8 V vs. RHE）——碾压无空腔对照样，跻身顶级催化剂行列。硝酸盐浓度从8 mM到1000 mM，法拉第效率均维持在90%以上。

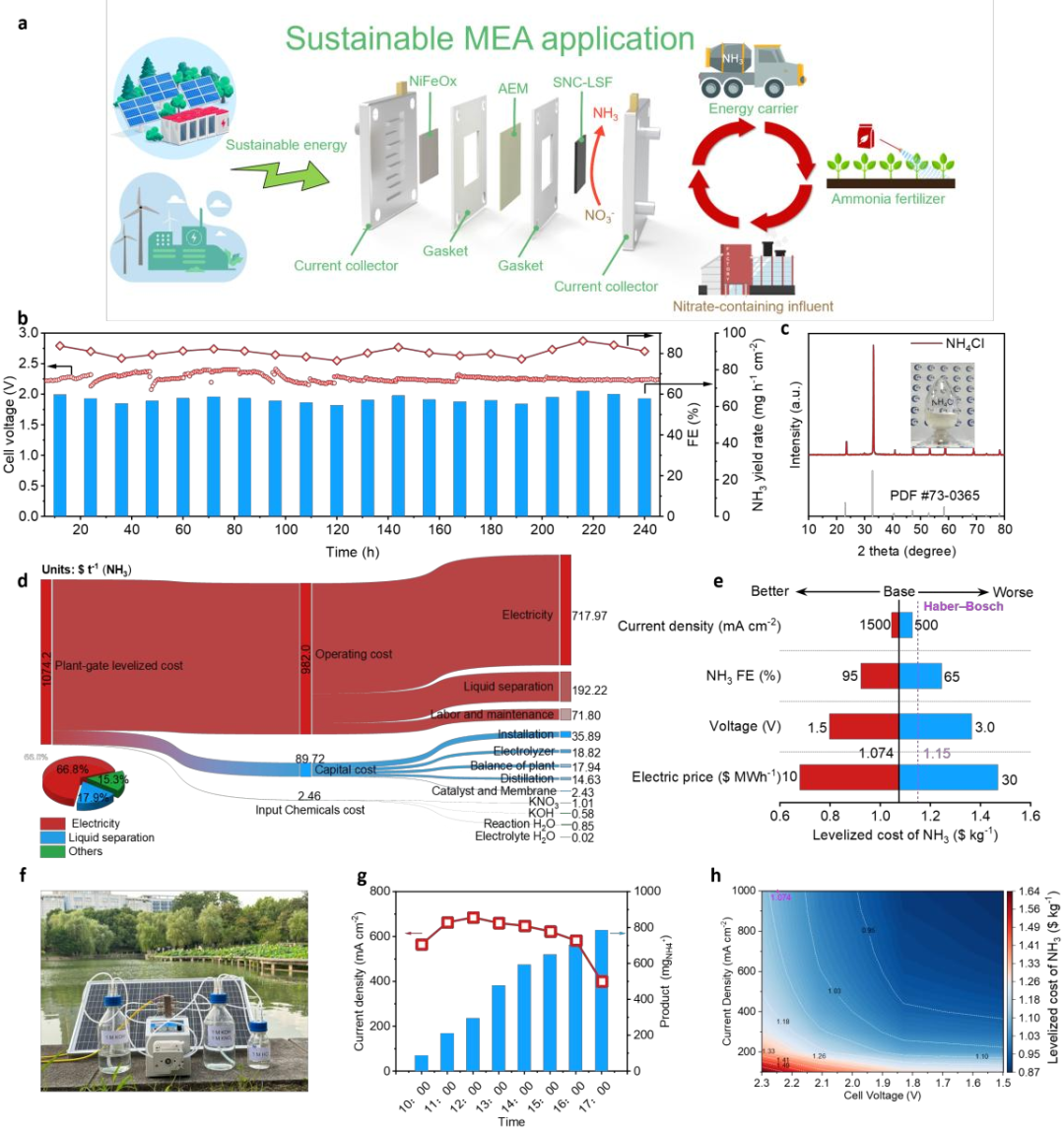

组装成膜电极电解器，2.23 V超低电压下实现安培级电流密度，240小时稳定运行。技术经济分析：成本约1.074美元/公斤氨——已低于哈伯–博世法的1.15美元/公斤。若电价降至0.1美元/度，可压至0.68美元/公斤。

这套策略还具普适性：Sr换Ca或Ba，B位换Co、Ni、Mn——照样奏效。

哈伯–博世法统治氨合成已逾百年。电催化硝酸盐制氨喊了许多年，始终差一口气——差在“氢”的传输上。这项工作的本质，是在催化剂表面铺了一条氢的“高速公路” 。无需贵金属、无需高温高压——挖个坑、长点羟基，*H就能近零阻力地奔赴硝酸盐身旁。

从“挖坑”到“铺路”——硝酸盐变氨这条路，算是打通了。

论文信息：Hydroxyl-rich nanocavities on perovskite enable nearly barrierless intramolecular hydrogen transfer for nitrate electroreduction to ammonia，Nat. Commun.，2026，

DOI: 10.1038/s41467-026-74405-1
