你见过这么“彪悍”的凝胶吗？一根宽2毫米、厚0.2毫米、重仅95毫克的凝胶条，能轻松吊起1公斤的砝码。更夸张的是，用这种凝胶编成的组件，不仅能悬挂一个约55公斤的成年人，还能拖动一辆重达1.5吨的汽车行进超过10米，且自身完好无损。

这并非科幻场景，而是天津大学龚俊波教授、余亚东副研究员团队在《先进材料》（Advanced Materials）上报告的真实成果。

高性能凝胶在柔性传感、软体机器人等领域前景广阔，但传统凝胶有一个“阿喀琉斯之踵”：强度与韧性难以两全。现有低共熔凝胶的拉伸强度通常低于10兆帕（MPa），韧性低于20兆焦耳/立方米（MJ/m³），这严重限制了它们在苛刻场景下的应用。

天津大学团队想出了一个巧妙的解法：给聚合物网络“打铆钉”。他们提出了一种“无机离子聚合锚定聚合物网络”（IIP-APN）策略，成功制备出兼具超高强度和韧性的“全能型”低共熔凝胶。其韧性高达696.4 MJ/m³，拉伸强度达58.02 MPa，远超绝大多数已报道的同类材料。

思路：先“种”下纳米锚点，再“长”成铆钉

这项技术的精妙之处在于原位生长。研究人员先合成了尺寸仅约1.1纳米的磷酸钙寡聚体（CPO） 作为“种子”，将其均匀分散在聚乙烯醇（PVA）分子链网络中。随着溶剂挥发，这些CPO纳米点发生无机离子聚合，逐步转化为羟基磷灰石（HAP） 纳米棒——就像在聚合物网络的每个节点上，都长出了一颗坚硬的“纳米铆钉”。

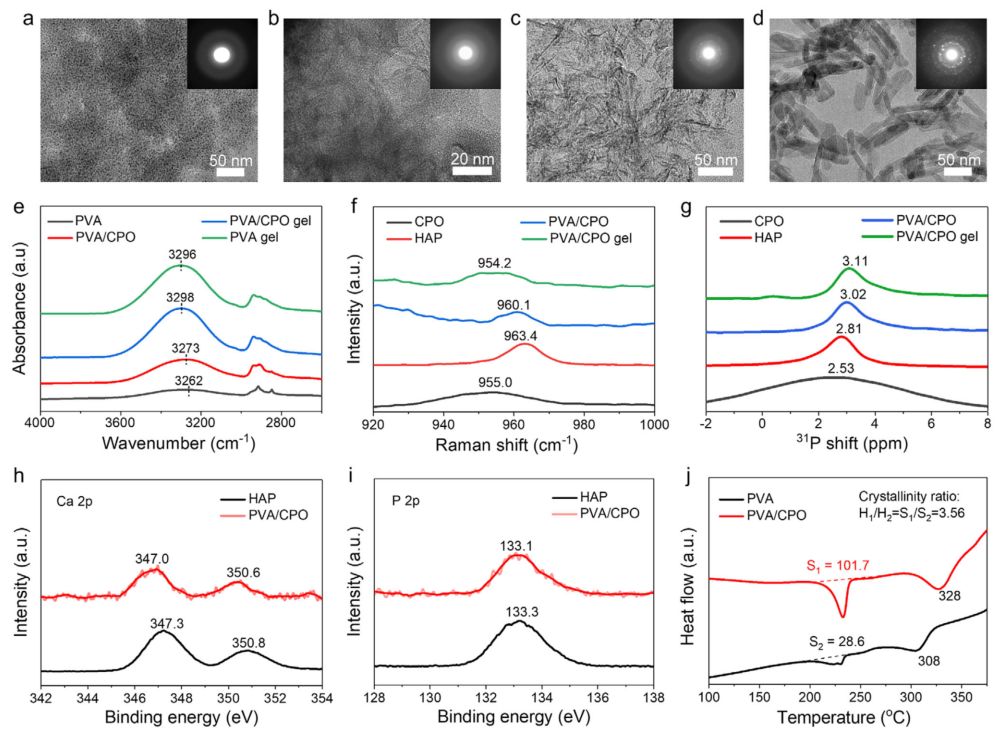

(a-d) TEM图像记录CPO从均匀分散到聚合成纳米线、最终演变为HAP纳米棒的完整过程（5分钟至6小时）。插图为对应的SAED图案，证实从无定形到结晶态的转变。(e-i) ATR-FTIR、拉曼光谱、固态³¹P NMR及XPS等谱学证据，共同证实了HAP纳米铆钉的成功转化及其与PVA/DES网络间的强氢键相互作用。

最终，这些直径约15纳米、长度约93纳米的HAP纳米棒，与PVA链形成了密集的氢键网络，构建了一个从离子-分子尺度到纳米尺度的多层次有机-无机一体化复合网络。

数据：远超同类，性能“断层式”领先

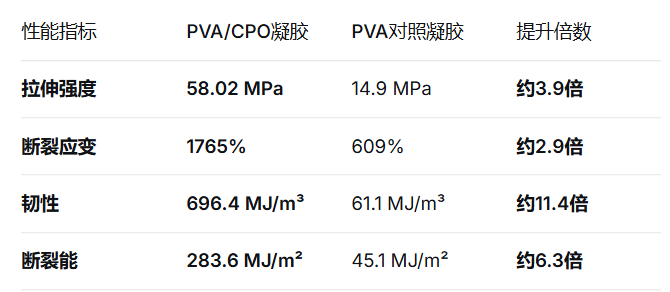

这种“打铆钉”策略的效果立竿见影。与不加CPO的对照样相比，PVA/CPO低共熔凝胶的：

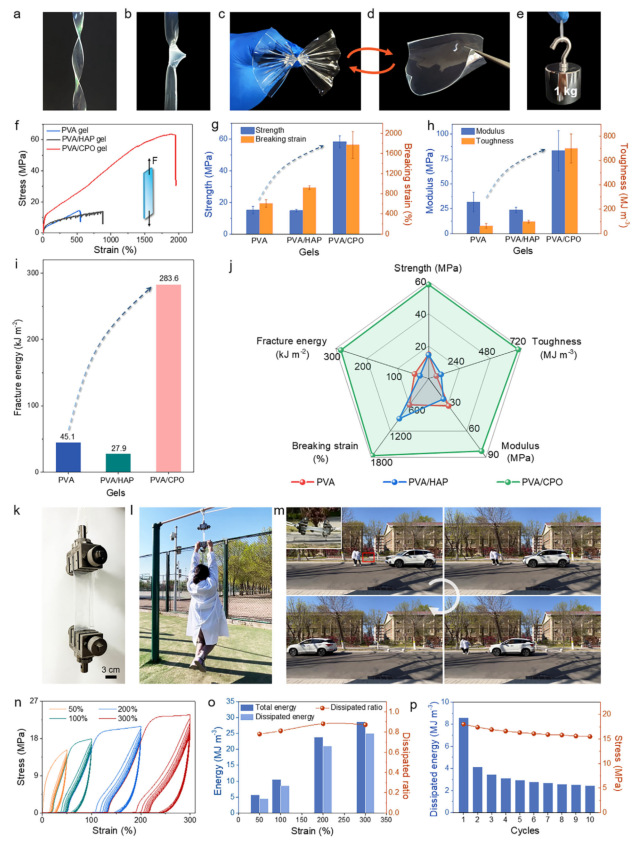

 | (a-d) 凝胶可扭曲、打结、折叠，展示其惊人的柔韧性。(e) 仅95毫克的凝胶条悬挂1公斤砝码。(f-i) 拉伸应力-应变曲线及关键性能参数对比（强度、应变、韧性、模量、断裂能）。(k-m) 凝胶组件悬挂成人（约55公斤）并拖动1.5吨汽车的真实场景照片。

机理：从分子到宏观的“接力”增韧

为什么能这么强？研究团队通过系统的结构表征，揭示了其多尺度协同增韧机制。在拉伸过程中：

• 纳米尺度：HAP纳米铆钉与PVA链、DES之间的多重氢键不断断裂与重构，持续耗散能量。
• 微观尺度：均匀的复合网络实现了应力均匀传递，避免了局部应力集中；微米级和纳米级孔道通过变形、取向来吸收能量。
• 宏观尺度：PVA分子链伸展取向形成更致密的晶区，而刚性的HAP纳米铆钉则有效限制了分子链的过度滑移，延迟了材料的最终破坏。

这种从分子到宏观的“接力”耗能，是实现超高韧性的关键。

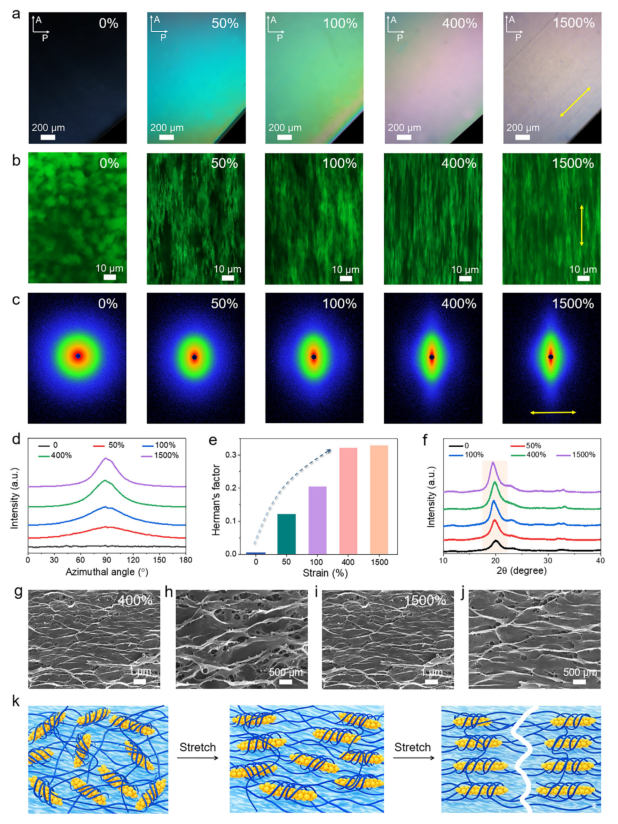

(a-c) 偏光显微镜（POM）、共聚焦显微镜（CLSM）和SAXS图案，共同显示拉伸诱导了HAP纳米铆钉和PVA分子链的取向排列。(d-f) 赫尔曼取向因子和XRD结果量化了这种应变诱导的有序化。(g-j) SEM图像揭示了不同应变下微观结构的演化。(k) 总结性的多尺度协同增韧机制示意图。

除了力学性能，这种凝胶还展现出优异的能量吸收和抗疲劳性能（8000次循环拉伸后性能稳定），甚至具有可修复性——用前驱体浆料作为“胶水”修复后，其拉伸强度、断裂应变和韧性的恢复率均超过75%。

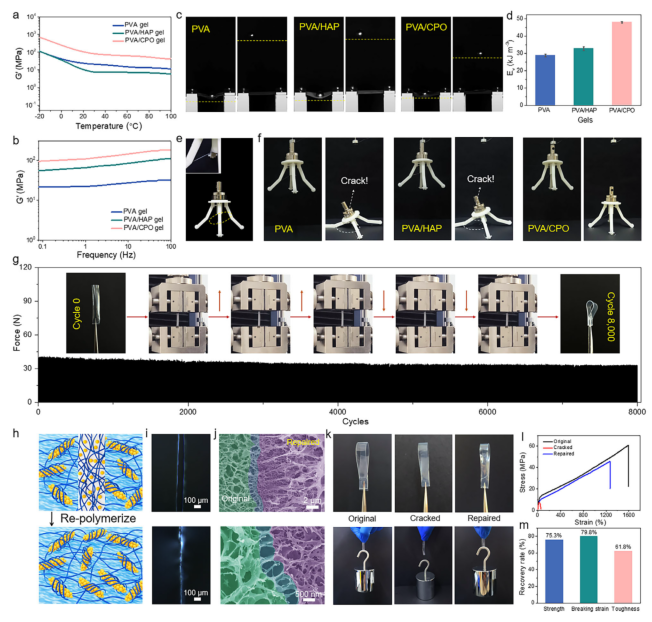

(a-d) 动态力学分析（DMA）和落球冲击测试，证实了材料优异的宽温域能量吸收能力。(e-g) 高空空投模拟和循环拉伸测试，展示了其作为着陆器缓冲材料的潜力和抗疲劳性。(h-m) 裂纹修复过程、微观形貌及修复后力学性能恢复率（超过75%）的定量展示。

这项研究不仅为高性能凝胶材料的设计提供了全新思路，也展示了一种通过离子-分子尺度精确集成有机-无机组分来开发先进复合材料的通用策略。凭借其创纪录的综合性能，这种“凝胶黑科技”在个人防护装备、重载缓冲、软体机器人等众多领域展现出了巨大的应用潜力。

论文信息：Inorganic Ionic Polymerization-Anchored Polymer Networks for Ultrastrong and Ultratough Eutectogels，Advanced Materials，2026，DOI: 10.1002/adma.202474002
