金属有机框架（MOF）——被誉为下一代气体分离膜的“梦幻材料”。它的孔道规整、结构可调，理论上能像分子筛一样精准筛分气体。然而，MOF膜有个“阿喀琉斯之踵”：晶界缺陷。

在制备过程中，MOF颗粒之间总是存在缝隙，这些缝隙会让气体“抄近道”溜过去，严重削弱分离效果。为了堵住这些缝隙，传统方法是在MOF里掺入大量聚合物，但聚合物的加入又堵塞了MOF本身的孔道，导致渗透性大幅下降。

河北科技大学陈爱兵教授、天津工业大学乔志华研究员与昆士兰大学侯经纬教授等团队合作，想到了一个巧妙的解法：不给MOF“穿棉袄”，只在颗粒缝隙处“打胶”。

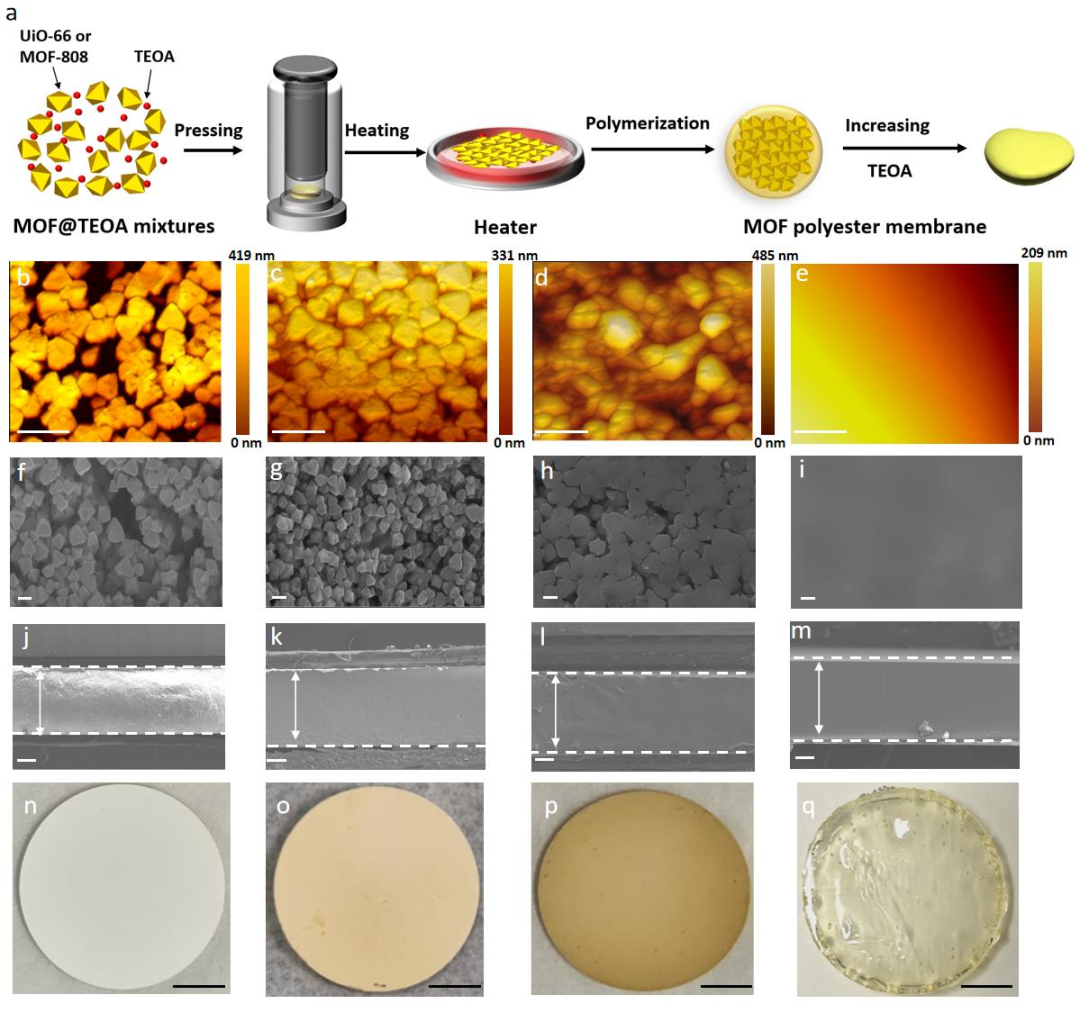

他们以三乙醇胺（TEOA）为“胶水”，在MOF颗粒的接触点发生原位聚酯化反应，像焊接一样将相邻的MOF颗粒通过共价键“粘合”在一起，精准封堵了晶界缺陷。成果于2026年7月23日发表于《自然·通讯》。

由此制备的UiO-66聚酯膜，MOF含量高达92.7 wt%，CO₂渗透率达1310 GPU，CO₂/N₂选择性达38，超越了该气体分离的性能上限。

在“缝隙”处打胶

想像一下用沙子堆城堡——沙子（MOF颗粒）本身是好材料，但颗粒间的缝隙会让它“漏风”。解决思路是只在沙子接触点用微量胶水粘合，而不是用大量水泥（聚合物）把整个城堡糊住。这就是TEOA的策略：它能在MOF颗粒接触点原位发生聚酯化反应，生成聚酯物种将颗粒“焊接”在一起，却不堵塞主体孔道。

突破上限，耐水耐湿

基于此策略得到的UiO-66聚酯膜性能优异：

• 高含量：MOF负载量高达92.7 wt%。
• 高渗透性：CO₂渗透率高达1310 GPU。
• 高选择性：CO₂/N₂选择性达38，超越了2008年Robeson上限。
• 稳定性：在120小时连续运行和潮湿环境下，性能保持稳定，证明了共价键合的界面在抑制湿气诱导的界面退化方面具有优势。

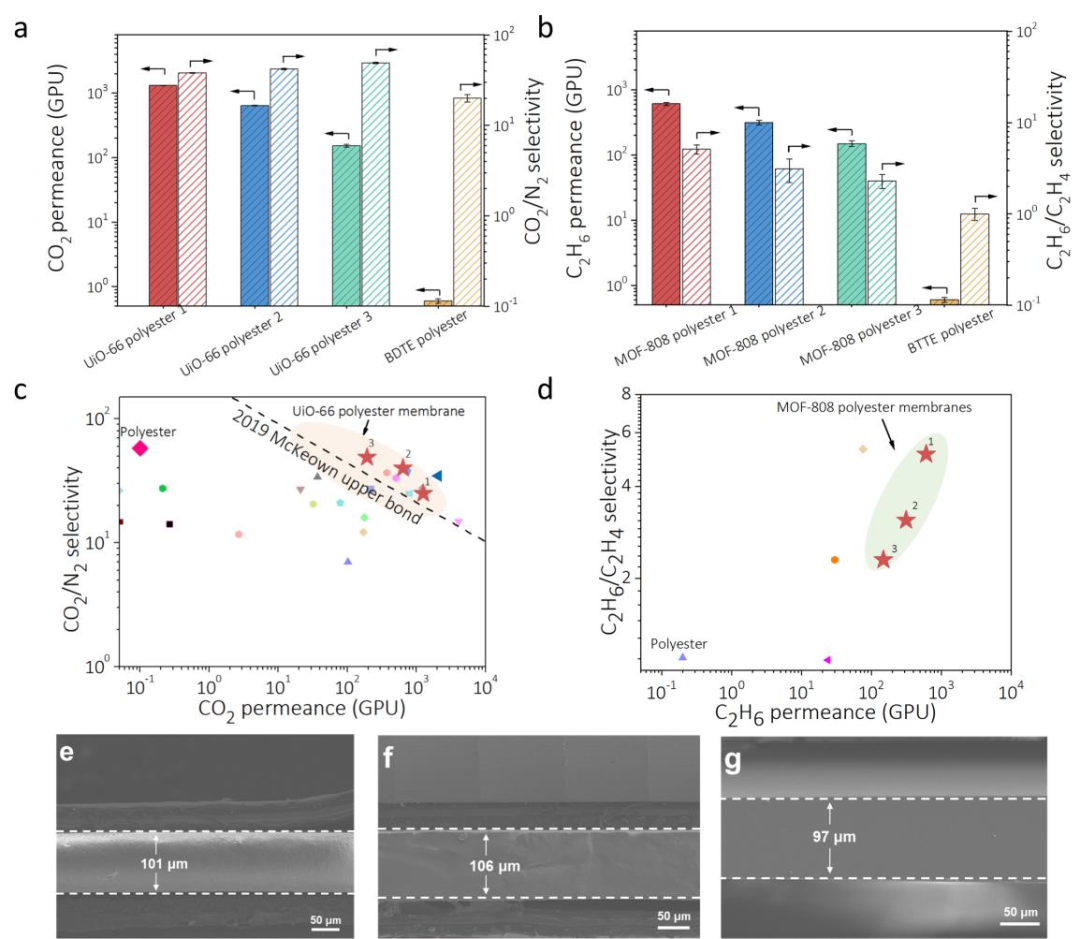

Figure 5（气体分离性能与结构）

适用于多种羧酸MOF

该策略的普适性得到了验证，在MOF-808、UiO-67和MIL-101等羧酸基MOF体系中也成功实现，但对非羧酸体系的ZIF-8无效，证明了其依赖于羧酸配体与可交换配位位点的反应机制。

Figure 4（膜形貌与组装机制）

论文信息：Polyesterification-assisted interface engineering of carboxylate metal-organic frameworks membranes for selective gas separation，Nature Communications，2026，DOI: 10.1038/s41467-026-75937-2

总结：

TEOA诱导MOF晶界处原位聚酯化→像“焊接”一样封堵晶界缺陷→MOF负载92.7 wt%→CO₂渗透率1310 GPU、CO₂/N₂选择性38突破上限→策略普适多种羧酸MOF。
