太阳能光催化分解水制氢，是人类梦寐以求的“终极能源路线”。然而，二维聚合物光催化剂长期受困于一个“先天缺陷”——光生载流子被牢牢锁在共轭平面内，无法穿越层间的范德华间隙，导致严重的体相复合。福州大学王心晨教授团队与信州大学Kazunari Domen教授团队合作，在《自然》杂志报道了一种打破“二维牢笼”的策略。

他们以聚三嗪酰亚胺（PTI）单晶为模型，通过晶面选择性表面工程构建内建电场，首次激活了穿越范德华层的面外载流子输运。在横向电场和垂直电场驱动下，全解水表观量子效率分别提升至53.4%和82.1%，刷新了聚合物光催化剂的世界纪录，其中垂直电场策略实现了29.6倍的电荷分离增强。

本征缺陷：载流子被“锁”在二维平面

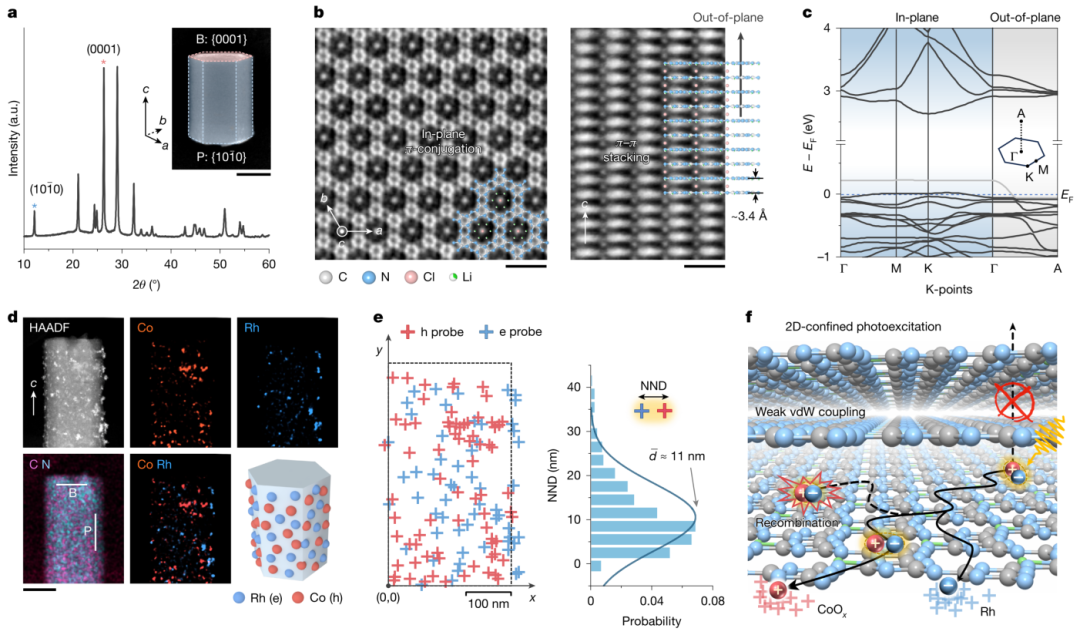

理解材料的本征激发态行为是定向设计的基础。研究团队首先合成了高品质的PTI单晶，其共轭三嗪环在ab面内延伸形成完全共轭的二维平面，层间通过弱范德华力堆叠，层间距约3.4 Å。密度泛函理论（DFT）计算表明，该体系在面内方向具有显著的能带色散关系，而沿面外方向的能带则相对平坦——这从电子结构层面证实了其准二维载流子输运的本征特征：激发态被约束在共轭平面内，难以穿越层间势垒。

为了直接追踪载流子的实际迁移路径，团队采用了光沉积探针技术，分别以Rh和CoOₓ纳米颗粒作为光生电子和空穴的原位标记物。高分辨EDS能谱分析揭示了一个惊人的事实：超过98%的光生载流子终止于六个侧面（P面），而在基面（B面）上的沉积概率不足2%，且电子和空穴探针在约11 nm范围内高度空间关联。这一结果直观地证实了光生激发态被限制在π共轭层内，导致严重的电荷复合——这正是二维聚合物光催化剂长期效率不高的根本症结。

Figure 1（本征光载流子输运性质）

横向电场：让空穴“绕路”穿越层间

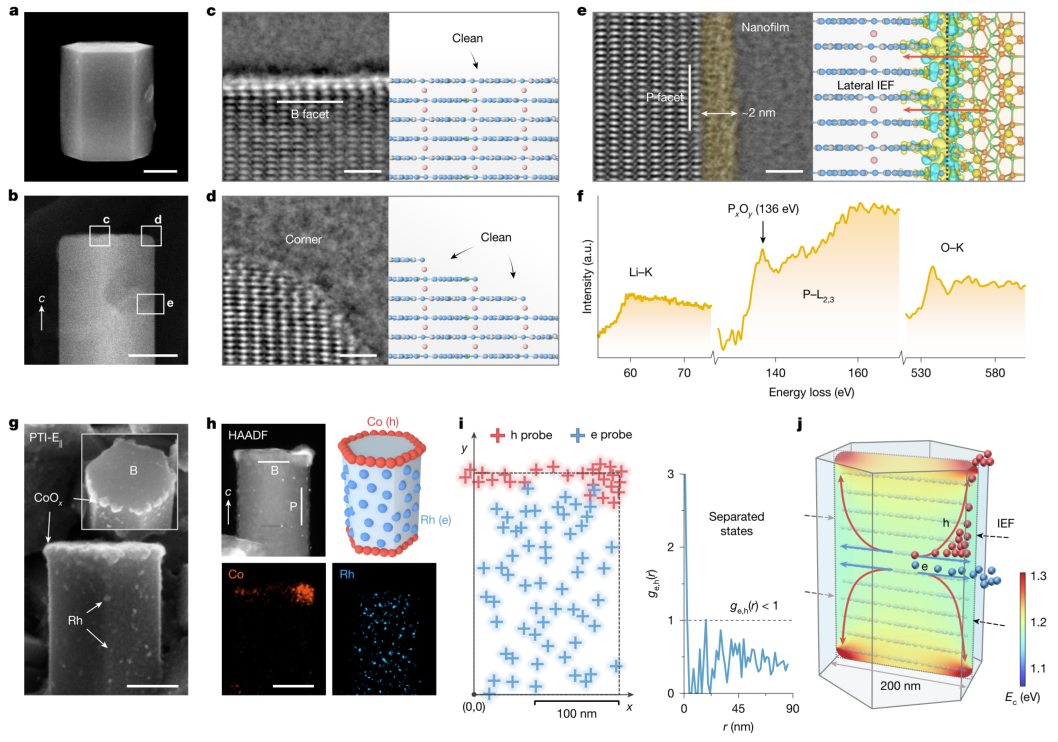

既然载流子无法自然穿越范德华层，研究团队转而尝试通过外部电场驱动其横向迁移。他们在P面选择性包覆了约2 nm厚的非晶Li₄P₂O₇纳米薄膜（PTI-E∥），界面处的电荷重新分布形成了从P面向内延伸的横向内建电场。

在该电场的驱动下，光沉积的空穴（CoOₓ）探针以“帽状”聚集于晶角，而电子（Rh）探针则主要分布于P面。统计显示约96%的Rh信号位于P面，而78%的Co信号位于晶角处，表明空穴被迫穿过数个层流向未包覆的晶角区域迁移。有限元模拟进一步证实，该横向电场有效重塑了载流子迁移路径，使电荷分离能力提升了5.3倍。

Figure 2（横向内建电场构建）

垂直电场：直接把空穴“抽”出基面

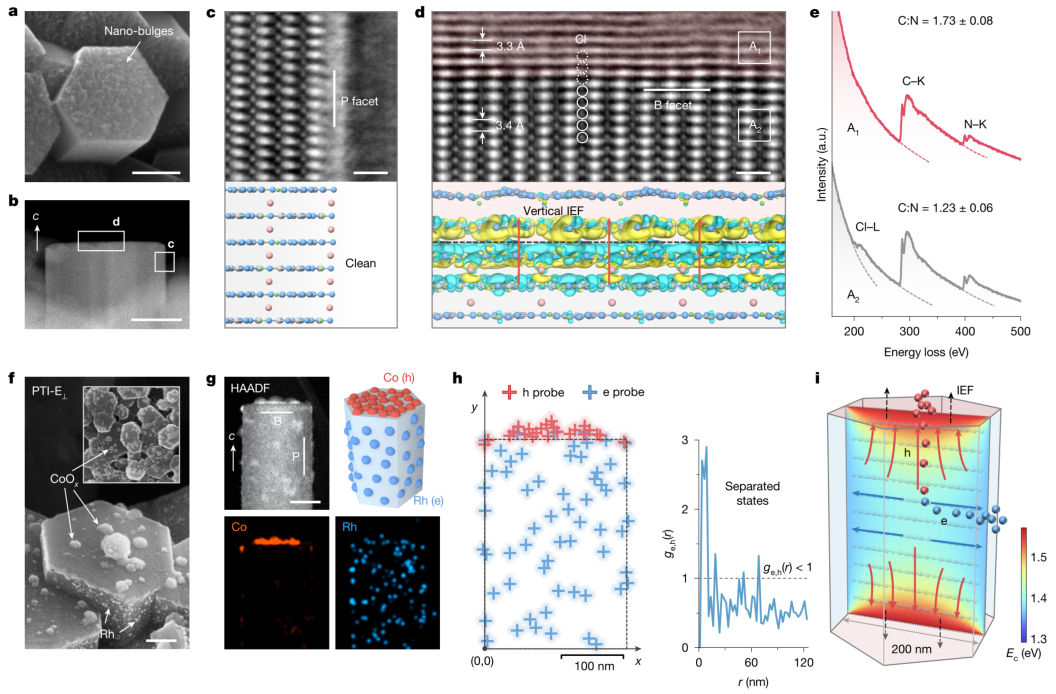

横向电场虽有效，但载流子仍需“绕路”穿越层间。团队更进一步，通过在共晶点以上过热聚合物/盐体系，实现了对B面的选择性表面浸出（PTI-E⊥），形成了纳米凸起状的缺陷异质层。原子分辨iDPC成像显示，该纳米薄膜选择性地紧密附着于B面。DFT计算表明，界面处电荷重新分布形成了指向晶体外部的“头对头”垂直内建电场。

这种垂直电场的效率令人惊叹——光沉积探针实验中，近90%的Rh和CoOₓ颗粒分别分离到P面和B面，统计分析显示光生电子和空穴几乎完全空间解耦。模拟表明，空穴通过垂直内建电场被有效提取穿过范德华层，而电子仅沿π共轭通道流向P面。电荷分离能力大幅提升了29.6倍，体相复合被抑制到原始PTI的约七分之一。

Figure 3（垂直内建电场构建）

数据：量子效率82.1%创纪录

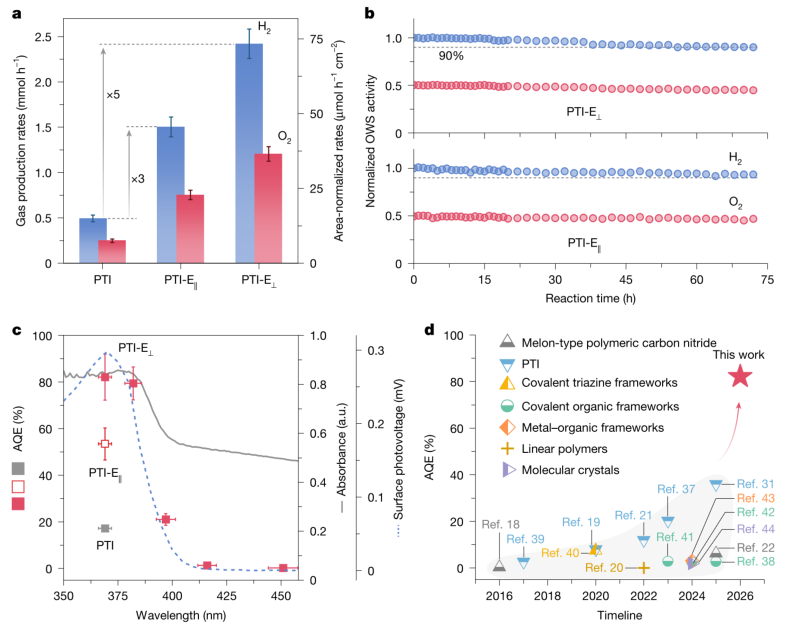

在光催化全解水性能评估中，原始PTI在369 nm处的表观量子效率（AQE）为17.2%。横向电场工程将这一数值提升至53.4%，而垂直电场工程更是达到82.1%（化学光量计测量值达87.2%），这是目前已报道聚合物光催化剂中的最高值。太阳能到氢能的转换效率亦从原始PTI的0.19%提升至1.06%。在稳定性方面，两种改性的PTI样品在72小时连续光照后均保持约90%的初始活性，展现出良好的实际应用潜力。

Figure 4（光催化全解水性能）

论文信息：Photocatalytic water splitting by 2D polymer with out-of-plane carrier flow，Nature，2026，

DOI：10.1038/s41586-026-10866-0

总结：

光沉积探针证实载流子二维限域→P面包覆纳米薄膜构建横向电场（AQE 53.4%）→B面缺陷工程构建垂直电场（AQE 82.1%）→激活面外载流子输运→为聚合物光催化效率最大化开辟新路径。
