二维黑磷，光催化的“潜力股”。

它的载流子迁移率高、带隙可调——理论上非常适合分解水制氢。但黑磷有一个致命弱点：光生电子在平面内“乱窜”，无法定向迁移到表面活性位点，导致大部分电子还没来得及反应就复合了。

东莞理工学院王鑫教授、西安交通大学张斌教授、中科院大连化物所章福祥教授团队提出了一个精妙的解法——给黑磷装上“电子高速公路”。他们通过构建紫磷/黑磷相结，并在黑磷边缘选择性沉积铑（Rh）纳米颗粒，形成了一套“双电场”系统：相结处的相位电场（PEF） 把电子从紫磷“推”向黑磷，黑磷/Rh界面的边缘局域肖特基电场（FEF） 再把电子从黑磷“拉”到Rh活性位点——两个电场接力，电子一路畅通直达反应中心。

成果于2026年8月6日发表于《自然-通讯》。

优化后的VP/BP-Rh催化剂在气相光催化产氢速率达5218.7 μmol g⁻¹ h⁻¹，是传统液固体系的2.4倍，相比纯紫磷提升约15倍。420 nm处表观量子产率从液固体系的0.76%提升至气固体系的3.31%。

双电场“接力”导流电子

研究团队在理论计算指导下设计并合成了Rh边缘修饰的VP/BP异质结构。其“集成双电场（DEF）”由两部分协同构成：

1. 相位电场（PEF）：紫磷（VP）和黑磷（BP）的功函数不同，接触后电子自发从BP流向VP，界面处形成由BP指向VP的内建电场。光照下，该电场驱使紫磷导带中的光生电子向黑磷迁移，空穴则留在紫磷——实现体相电荷分离。
2. 边缘局域肖特基电场（FEF）：DFT计算显示，Rh原子在BP边缘的吸附能（-8.21 eV）远低于表面位点（-5.80 eV），因此Rh纳米颗粒选择性地锚定在黑磷边缘。黑磷与Rh的功函数差异形成由Rh指向BP的肖特基电场，将电子从黑磷“抽”向Rh边缘位点——实现从体相到表面的定向输送。

两个电场前后衔接，形成一条从材料内部直达反应中心的“电子高速公路”。

材料设计：原子尺度的“精准施工”

DFT计算表明，Rh原子在BP边缘的吸附能（-8.21 eV）远低于表面位点（-5.80 eV），证实了边缘锚定的热力学偏好。HRTEM清晰地显示了VP/BP异质结的相干界面（VP的0.45 nm晶面与BP的0.13 nm晶面），以及BP边缘锚定的Rh纳米颗粒（0.21 nm和0.23 nm晶面）。HAADF-STEM和EDS元素面分布显示Rh信号沿VP/BP边缘均匀分布，确认了边缘选择性修饰的成功。

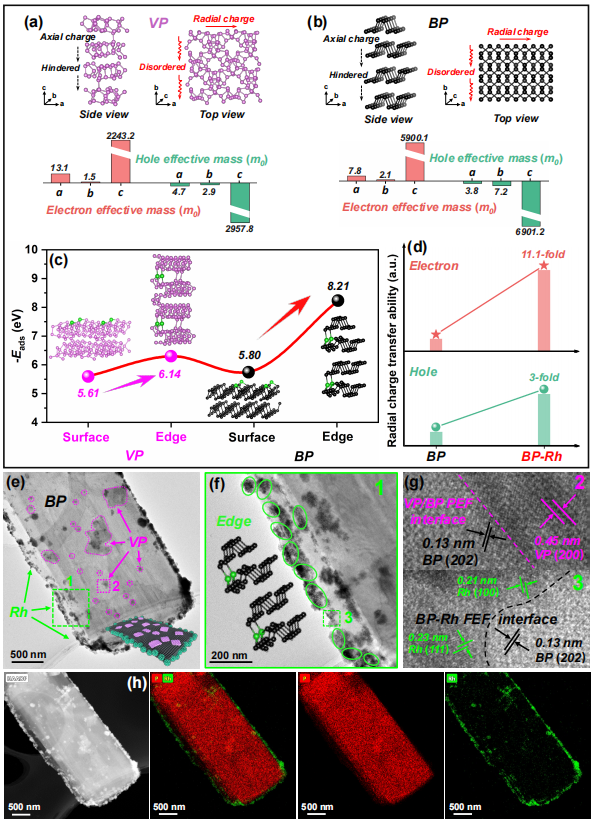

Figure 1（材料设计与形貌表征）

双电场的“实锤”证据

XPS显示Rh 3d谱中Rh³⁺/Rh⁰比值高达5.23，远高于纯Rh纳米颗粒的0.45，证实了Rh-P界面物种的存在。VP/BP-Rh中P 2p和Rh 3d峰的化学位移证实了强界面电子相互作用。

原位开尔文探针力显微镜（KPFM） 直接观测了电荷转移方向：表面电位在光照下从暗态的46 mV上升至71.8 mV（VP/BP-Rh），高于VP/BP（46 mV）和纯VP（38 mV），说明VP/BP-Rh具有最强的电荷分离驱动力。结合zeta电位计算的内建电场强度显示，VP/BP-Rh的BIEF是纯VP的3.2倍（图3i）。

原位XPS捕捉到光生电子的去向：光照下P 2p峰正移（P失电子），Rh 3d峰负移（Rh得电子）——直接证明光生电子从VP/BP流向Rh（图3j-k）。

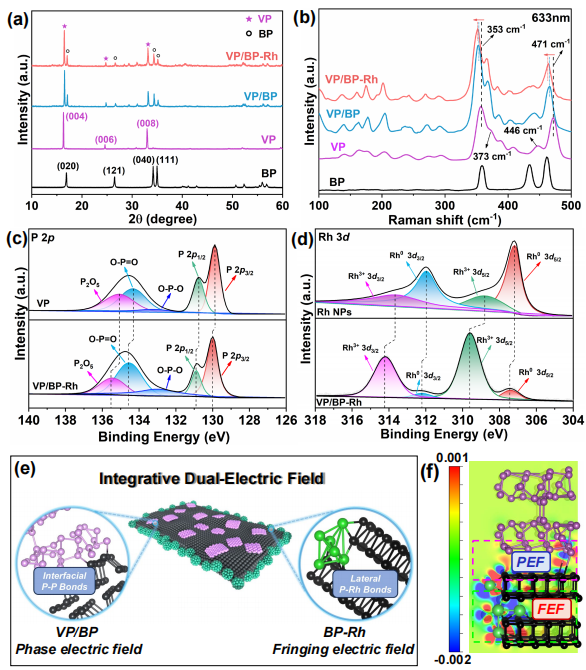

Figure 2（材料表征与双电场证据）

性能：气相反应释放双电场全部潜力

在气相光催化水蒸气分解中，VP/BP-Rh的产氢速率达5218.7 μmol g⁻¹ h⁻¹，是传统液固体系的2.4倍，是纯VP的约15倍。活性对比显示，边缘锚定Rh的样品（5218.7 μmol g⁻¹ h⁻¹）远高于表面随机负载Rh的样品（2306.6 μmol g⁻¹ h⁻¹），证实了边缘局域电场的不可替代性。Pt、Ag、Au替代Rh同样实现了显著增强，证明了策略的普适性。10小时连续测试中产氢速率保持稳定。420 nm处表观量子产率（AQY）在气固体系中达3.31%，是液固体系（0.76%）的4.4倍。

DFT计算揭示气相微环境的优势：Rh边缘位点对H₂O的吸附能为-0.92 eV（远低于表面位点的-0.38 eV），气相H₂O解离活化能（1.02 eV）远低于液相（1.30 eV）。

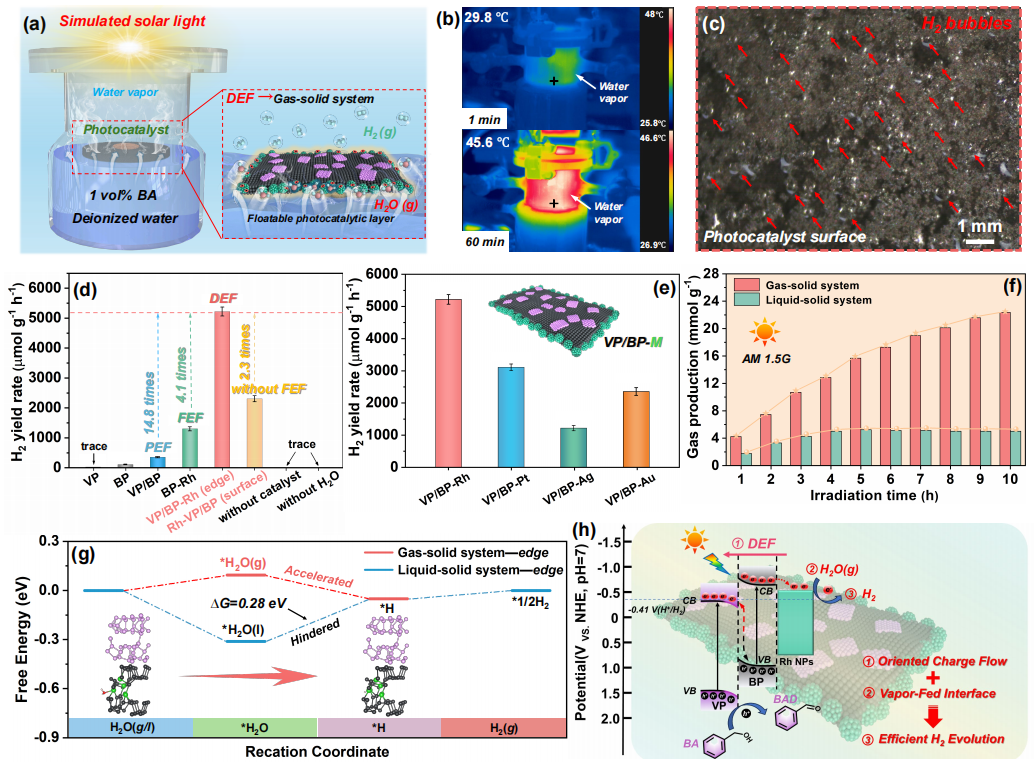

Figure 4（光催化性能与机理）

电子结构与反应机理：双电场接力导流

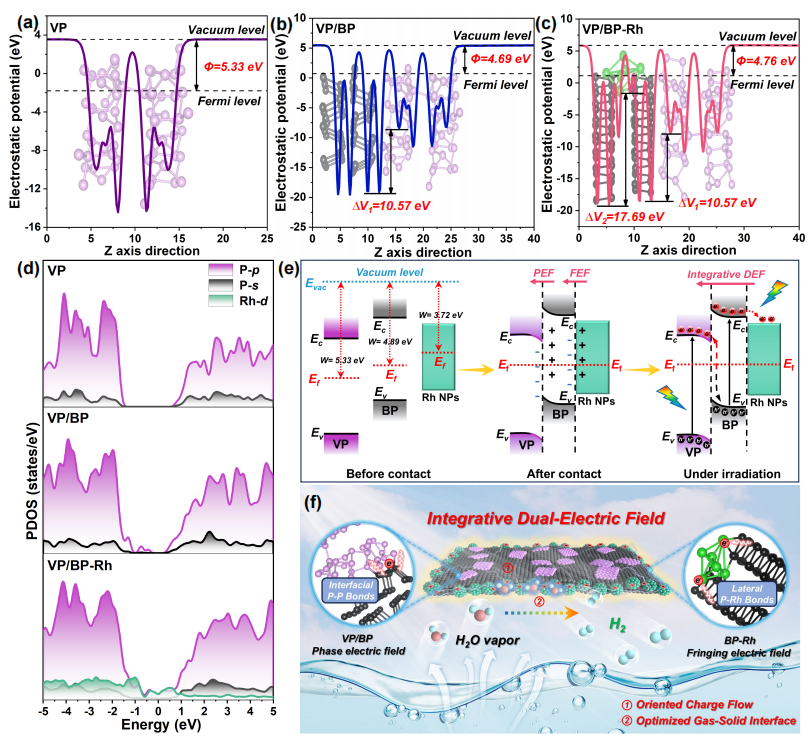

DFT计算的静电势曲线显示，VP/BP界面处存在10.57 eV的电位降，Rh与BP边缘之间存在17.69 eV的电位降（图5b-c）。PDOS显示Rh d轨道与P p轨道在费米能级附近强杂化，形成金属性导电通道，促进电子从半导体向金属位点转移。

Figure 5（电子结构与双电场机理）

论文信息：Phosphorene dominated integrative dual-electric field guiding charge flow for vapor-fed photocatalytic hydrogen evolution，Nature Communications，2026，

DOI: 10.1038/s41467-026-76421-7

总结：

紫磷/黑磷相结PEF（VP→BP）+边缘Rh肖特基FEF（BP→Rh）→双电场接力导流电子→气相微环境释放电场最大潜力→产氢5218.7 μmol g⁻¹ h⁻¹（液固2.4倍/纯VP 15倍）→AQY 3.31%（液固0.76%）→为二维材料光催化电荷管理提供新范式。
