天玑智研_学术论坛_突破天花板！西安交通大学最新Science！

被"封印"二十年的性能天花板

压电材料能实现机械能与电能的相互转换，是医疗超声成像、精密驱动器、深海通讯、无损检测等领域的核心元件。以钛酸铅（PT）为基础的铁电陶瓷，因拥有最高的压电电荷系数（d₃₃）和机电耦合系数（k₃₃），长期占据压电器件的"C位"。

然而，现代应用对分辨率、功率和精度的追求永无止境，呼唤着更高性能的压电材料。织构压电陶瓷——即让晶粒沿特定方向定向排列的陶瓷——被视为一条极具前景的路径。它能利用晶体各向异性突破传统随机取向陶瓷的性能限制，同时具备成本低、可制成大尺寸和异形元件等工程优势。

但问题在于：经过二十多年的努力，PT基织构陶瓷的压电性能始终远未达到其理论潜力。在经典的PMN-PT体系中，织构陶瓷的最高d₃₃仅约为单晶值的50-60%。

这一持续存在的差距源于织构陶瓷固有的微观结构特征：低压电活性的晶界、不完整的晶粒取向以及晶界对畴尺寸的限制。传统的试错法难以高效筛选广阔的组分空间，成为制约发展的瓶颈。

机器学习：从289组数据中找到"最优解"

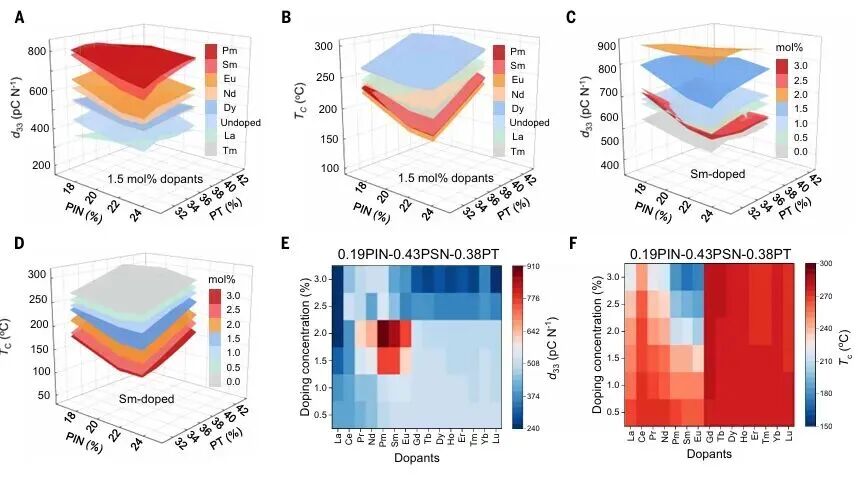

面对广阔的组分空间，研究团队没有走传统试错法的老路，而是引入了机器学习策略。他们构建了一个包含289组d₃₃和T_C数据的机器学习模型，以结构、电子和晶核性质为输入，对PIN-PSN-PT体系的组分和掺杂剂进行了高效筛选。

模型预测了七种稀土元素（Nd, Pm, Sm, Eu, Gd, Dy, Ho）在不同浓度下对陶瓷性能的影响。结果清晰地揭示了一个规律：

稀土离子	倾向占位	对 d₃₃ 影响	对 TC 影响
Sm³⁺（离子半径较大）	A位	显著增强	有所降低
Gd³⁺ / Dy³⁺ / Ho³⁺（离子半径较小）	B位	提升有限	影响小

综合比较d₃₃和T_C后，机器学习明确指出：Sm是提升压电性能最有效的元素，最佳掺杂浓度为1.5-2 mol%。基于此，研究团队选定Sm掺杂的0.19PIN-0.43PSN-0.38PT组分进行深入研究。

关键突破：超越单晶的织构陶瓷

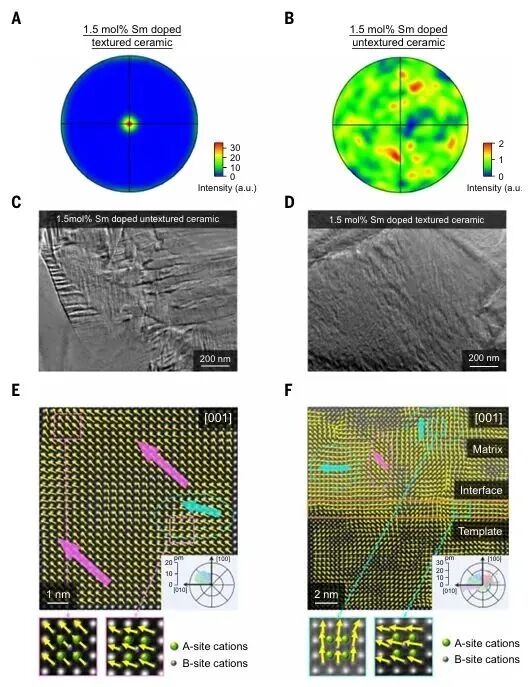

采用模板诱导晶粒生长（TGG）法，研究团队制备了具有<001>取向的高质量织构陶瓷。其Lotgering因子（F₀₀₁）高达99%以上，相对密度超过95%。

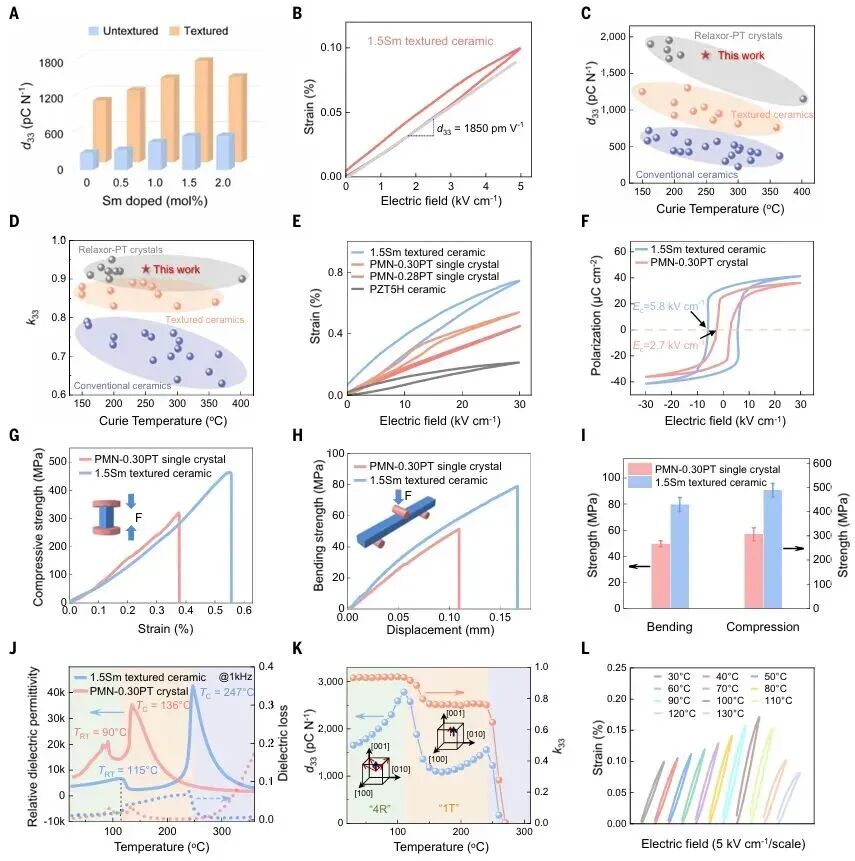

该Sm掺杂织构陶瓷的机电性能令人瞩目。通过Berlincourt法、电场致应变法和阻抗法测得的d₃₃值一致，均为1720 pC/N左右。这一数值不仅在同类T_C（>200°C）陶瓷中处于领先地位，甚至可与T_C相似的PT基单晶相媲美。

图1：织构陶瓷 vs 单晶 vs PZT — 压电系数与居里温度综合对比

尤为重要的是，其电场致应变高达0.75%（30 kV/cm下），是商用PZT陶瓷的三倍多，比PMN-PT单晶还高出约40%。同时，织构陶瓷的矫顽场（E_C）高达5.8 kV/cm，远高于PMN-PT单晶的2.7 kV/cm，使其更适用于高功率、高电压应用。

图2：电场致应变与矫顽场对比

机械鲁棒性：比单晶强30-50%

除了卓越的压电性能，该新型织构陶瓷还展现出远超单晶的机械鲁棒性。其压缩强度（489 ± 28 MPa）和弯曲强度（80 ± 5 MPa）分别比PMN-PT单晶高出30-50%，这归因于晶界对裂纹扩展的阻碍作用。

图3：机械强度对比 — 织构陶瓷显著优于单晶

在温度稳定性方面，该陶瓷的菱方-四方相变温度（T_RT）和居里温度（T_C）分别约为115°C和250°C。其d₃₃随温度升高而增加直至T_RT，电场致应变从室温到100°C保持增长趋势，显示出良好的温度稳定性。

机理揭秘：本征晶格畸变主导

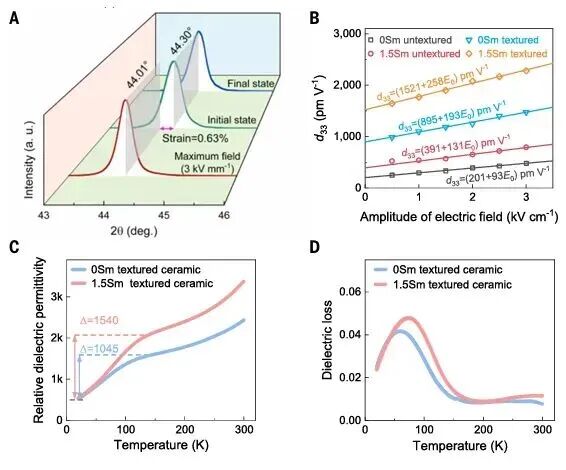

为揭示其高压电性的起源，研究团队进行了系统性分析。原位XRD实验表明，在30 kV/cm电场下，晶格应变占总应变的约84%，证明了压电响应主要源于本征晶格畸变。

Rayleigh分析进一步确认，在织构陶瓷中，来源于不可逆畴壁运动的外禀贡献仅占13-17%，远低于未织构陶瓷（25-32%）。低温介电测试表明，Sm掺杂显著增强了局域结构异质性，这有助于平坦化自由能势垒，从而促进本征晶格变形。

图4：压电响应贡献分解 — 本征 vs 外禀

因此，该材料的高性能是"Sm掺杂引入局域异质性以提升本征响应"与"高质量织构确保本征贡献沿<001>方向充分释放"两种机制协同作用的结果。

器件验证：灵敏度超单晶50%

为验证其实用价值，研究者将新型织构陶瓷制成悬臂梁式矢量加速度计，并与单晶和PZT陶瓷加速度计进行对比测试。

性能指标	织构陶瓷	PMN-PT单晶	PZT陶瓷
加速度计灵敏度	最高	中等	最低
大加速度下稳定性	稳定	明显衰减	稳定
疲劳测试（数十万次）	无退化	持续退化	稳定

测试结果表明，织构陶瓷加速度计的灵敏度比单晶器件高出约50%，比PZT器件高出约130%。更重要的是，在大加速度激励下（>10g），单晶加速度计的灵敏度出现明显衰减，而织构陶瓷保持稳定。在长达数十万次的疲劳测试中，单晶加速度计性能持续退化，而织构陶瓷加速度计未显示出任何明显的灵敏度下降。

这些结果有力地证明了该材料兼具单晶的高灵敏度与陶瓷的优异稳定性和可靠性。

展望：机器学习驱动的材料设计新范式

本研究通过结合机器学习的高效筛选与TGG工艺，成功开发出在压电性和居里温度上均可比拟甚至超越高性能单晶的Sm掺杂PIN-PSN-PT织构陶瓷，一举突破了织构压电陶瓷领域长达数十年的性能瓶颈。

其卓越的压电性能、机械鲁棒性和成本效益的组合，使其成为先进机电应用的理想候选材料，尤其是对性能、可靠性和成本均有严苛要求的3C（计算机、通信、消费电子）领域压电器件。

研究团队指出，这种机器学习加速的材料设计策略具备很强的普适性，可以轻松拓展至其他复杂的陶瓷体系，有望在未来探索出性能更为卓越的新型织构压电材料。

DOI: 10.1126/science.aei0475

突破天花板！西安交通大学最新Science！
