第一作者：李梦琳 薛丁川

通讯作者：唐永福 张宿林 黄建宇

通讯单位：燕山大学 宾夕法尼亚州立大学 湘潭大学

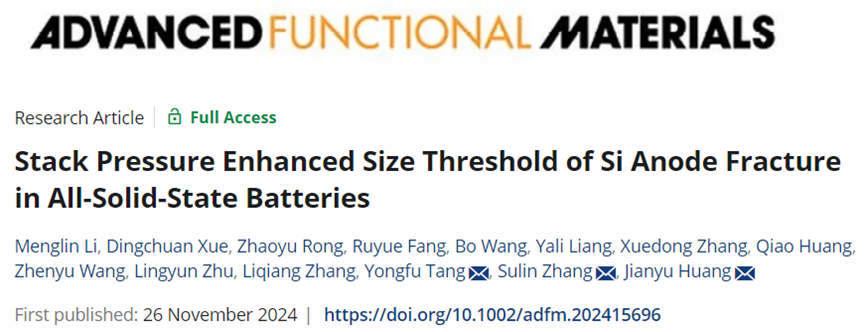

原文链接：https://doi.org/10.1002/adfm.202415696

全文速览

该论文着重归纳总结了黄建宇教授团队基于硅负极在全固态电池领域尺寸效应的新发现。这一研究不仅突破了硅负极在液态锂电池中固有临界尺寸（150
nm）的局限性，还填补了硅负极在固态电池领域是否具有尺寸效应这一重要基础科学问题的研究空白。这一发现对于将微米级硅负极经济高效地集成到硫化物全固态电池中具有深远的意义。

背景介绍

硅(Si) 长期以来被认为是负极的最佳候选材料，因为它具有极高的比容量，是商用锂离子电池中常用的石墨的十倍。然而，由于硅负极在循环过程中体积波动很大，导致硅负极断裂和电池过早失效，因此硅负极的商业化一直难以实现。约150 nm的临界尺寸阈值已成为将硅负极集成到基于液体电解质的LIBs (LELIBs) 中的基准，为该领域的应用奠定了基石。与LELIBs相比，硅负极有望在全固态电池(ASSBs) 中提供更好的稳定性和安全性，从而延长循环寿命并提高能量密度。然而，硅在ASSBs中是否具有尺寸效应以及是否具有固定的临界尺寸阈值一直是该领域的空白。我们在这项工作中的发现填补了这一重要基础科学问题的空白。我们证明Si负极的尺寸效应不仅存在于ASSBs中，而且ASSBs中Si的尺寸阈值取决于堆压，即堆压越高，临界尺寸阈值越大。超过尺寸阈值Si颗粒会破裂和粉碎；低于该尺寸阈值，Si颗粒保持完整。值得注意的是，在通常施加的堆压下，尺寸阈值从LELIBs中观察到的纳米级转变为ASSBs中的微米级。在ASSBs中部署Si负极的主要挑战是克服化学机械降解。我们的研究为防止这种降解提供了坚实的科学基础。这项研究也将成为Si负极在全固态电池中应用的基石。

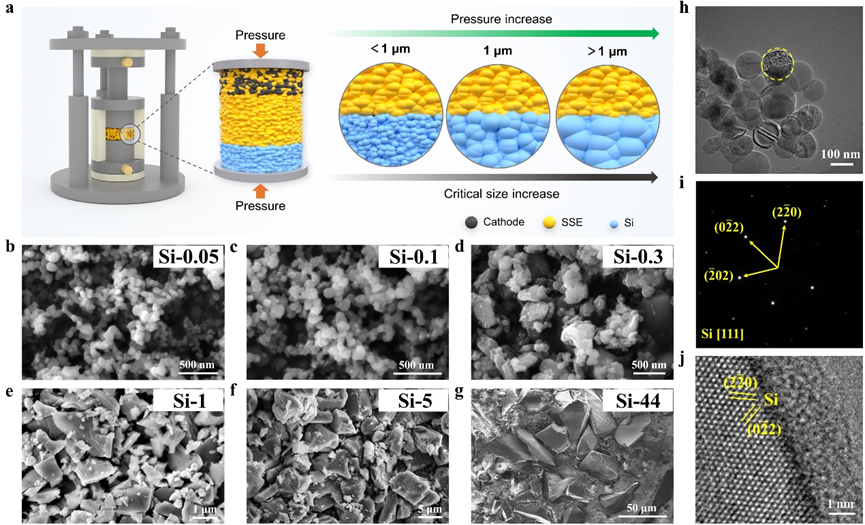

图 1：电池组装示意图和原始样品的形态特征。

研究出发点

我们在固态模具内组装了一系列LiNi_0.8Mn_0.1Co_0.1O₂(NMC811)/Li₁₀Si_0.3PS_6.7Cl_1.8(LSPSCl)/Si-X ASSBs并进行电化学测试（其中 X 表示不同尺寸大小的Si 颗粒）。在负极侧，我们采用尺寸从纳米到微米不等的纯Si粉末作为负极材料。粒径分别为50 nm、100 nm、300 nm、1μm、5μm和 44 μm 的Si 粉末均购买自商用产品，分别命名为Si-0.05、Si-0.1、Si-0.3、Si-1、Si-5、Si-44。值得注意的是，Si负极中没有添加LSPSCl，这使我们能够消除电解质和导电碳材料等因素对结果的影响。

所有电池除了负极以外均保持一致条件，在460MPa的堆压下以1 C倍率进行长循环测试。结果显示，1 μm及以下尺寸的ASSBs均保持正常运行，整体库仑效率接近100%。相反，当Si的粒径超过1 μm（例如5 μm和 44 μm）时，初始正常运行后，经过一定次数的循环，库仑效率会下降。随着循环次数的增加，这种下降趋势会持续，导致电池无法正常运行。经分析，库仑效率的下降是由锂枝晶渗透到固态电解质中引起的。为了进一步说明这种强大的尺寸效应，我们对Si-5样品进行球磨，得到了粒径减小的样品（Si-5BM）。随后，我们组装了相同条件的ASSBs，电池正常运行，库仑效率接近100%。这一结果进一步证实了Si负极在ASSBs中存在着强烈的尺寸效应，尺寸的大小在电化学性能方面起着至关重要的作用。

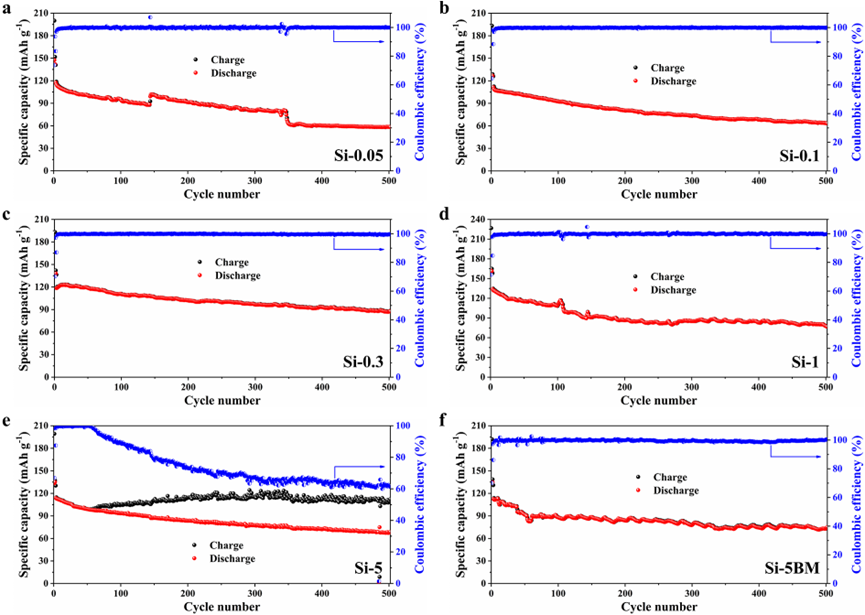

图2：NCM811/LSPSCl/Si-XASSBs的长循环测试。

我们选取了出现故障的Si-5ASSBs 和正常运行的Si-1 ASSBs进行了负极侧表征分析。结果显示在长时间循环后处于脱锂状态的5μmSi负极经历了严重的破裂和粉碎（图 3a）。相比之下，1μmSi负极在长期循环后没有出现颗粒破裂和粉碎，与在5 μm Si负极中观察到的现象形成鲜明对比（图3b）。值得注意的是，由于Si的结构损坏，尺寸效应会影响液态电池中的电池性能。这里展示的SEM结果表明，不同的尺寸也会影响固态电池中的Si结构。Si的破裂和粉碎导致Si颗粒之间以及Si负极和硫化物电解质界面之间的接触恶化。裂纹阻碍了锂离子的输送并促进了锂枝晶的生长，从而导致容量和库仑效率的衰减。因此，在Si-5负极横截面（锂化阶段）的SEM图像中，发现了锂枝晶（图3c）。相对应的，Si-1负极侧没有锂枝晶的生长（图 3h）。

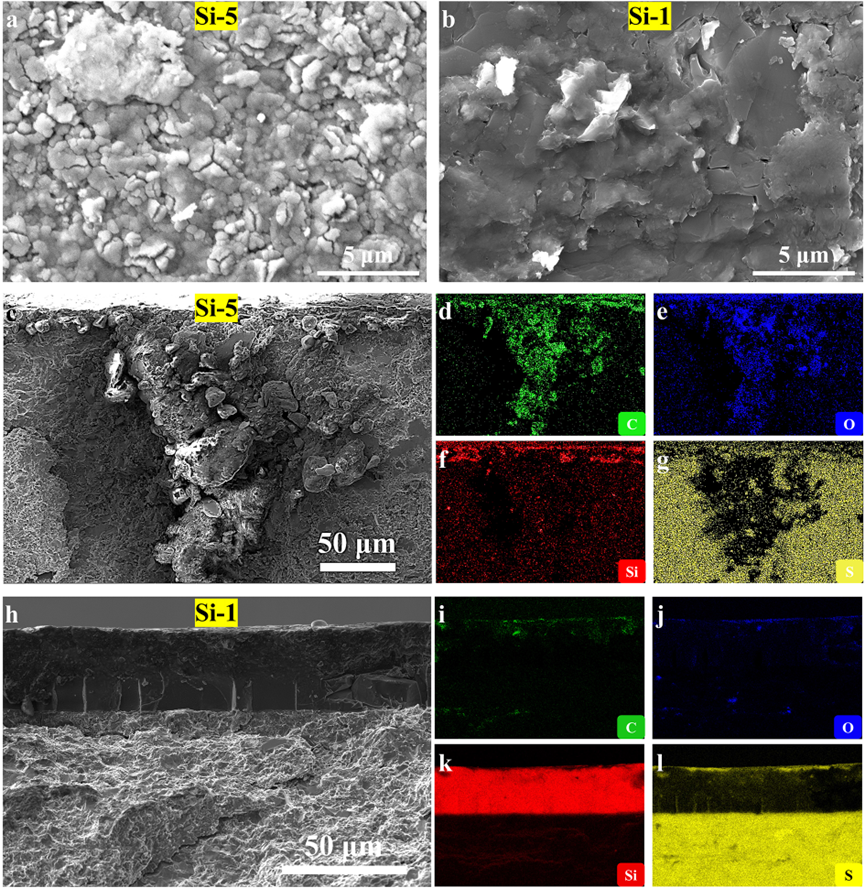

图3：对反应后5μm和1μmSi负极表面和截面的SEM表征。

为了进一步阐明实验数据背后的潜在机制，我们开发了一个相场模型，以深入研究ASSBs中堆叠压力和Si颗粒尺寸相关断裂之间的复杂相互作用。锂化过程中，体积膨胀失配会在壳内产生拉伸环向应力。随着锂化/非锂化界面的扫过，这种环向应力从压缩演变为拉伸，这与我们之前的研究结果一致。我们的结果表明，随着施加的压力的增加，断裂的驱动力（J积分）会减小。这种有趣的现象可以归因于这样一个事实，即受到显著压缩的粒子本质上更能抵抗开裂，因为施加的堆压抵消了锂化过程中产生的开裂拉伸应力。在图4f中，每条曲线绘制了不同粒径和规定堆压下的锂化临界分数（Si颗粒断裂的临界分数）。随着堆压的增加，临界曲线向右上象限移动，这表明升高施加压力可能会增加ASSBs中的临界尺寸阈值。

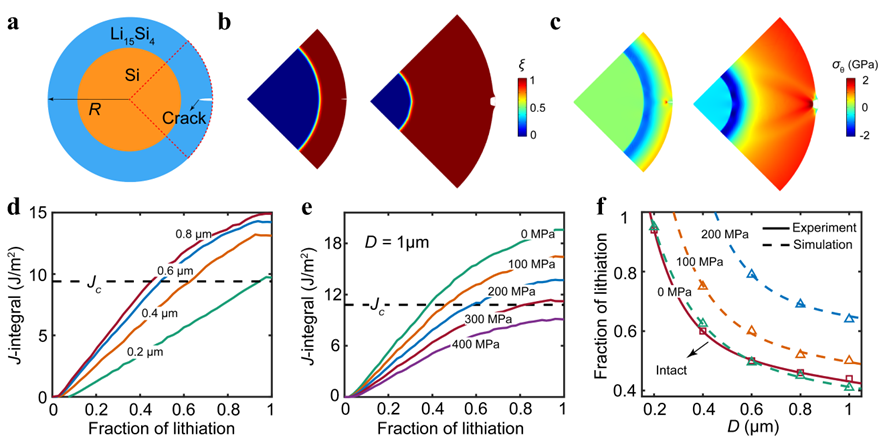

图4：压力对ASSBs中Si颗粒尺寸相关断裂影响的模拟结果。

尺寸效应也通过理论建模得到验证：通过数值模拟，我们预测了Si颗粒的临界尺寸与施加的堆叠压力之间的幂律关系。在图5中，在460
MPa下，临界尺寸达到约 2 μm，低于该尺寸时Si颗粒保持完整（例如1 μm），高于该尺寸时Si颗粒在循环后会破裂（例如5 μm）。模拟的这一预测与我们的实验结果非常吻合（图2d、e 和图 3a、b）。我们的数值模拟也符合断裂的基本物理原理：断裂是由拉应力引起的，而压应力会抑制断裂；施加的堆叠压力使Si颗粒更具压缩性，因此相同尺寸的颗粒在施加的堆叠压力下不易断裂。为了进一步评估我们预测的有效性，我们在200
MPa的恒定堆叠压力下使用尺寸为300 nm和1μm的Si进行了额外的实验。实验的结果与在460
MPa下1 μm和5μmSi的结果一致。这些额外的结果强化了我们关于ASSBs中Si尺寸效应的最初结论，并暗示了Si颗粒断裂与电化学性能之间的联系。这一发现有助于追求在适应更大粒径的同时保持优异性能的电池设计，突破了LELIBs中纳米尺寸选择的局限性。

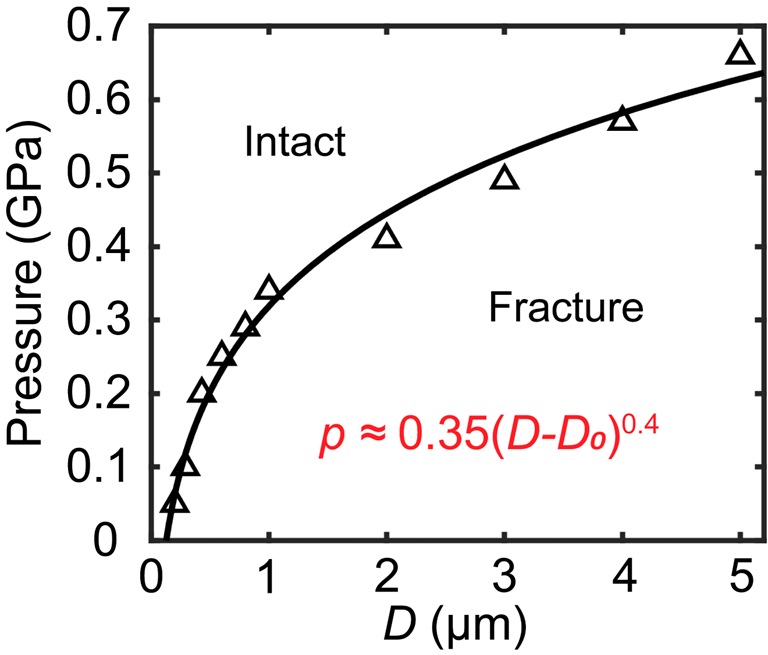

图5：ASSBs中Si负极断裂的压力相关尺寸阈值。

总结与展望

总之，我们的研究强调了Si颗粒在硫化物ASSBs中表现出显著的尺寸效应。外部施加的堆叠压力对于增强ASSBs中的界面接触和电荷转移至关重要，它将Si颗粒的临界尺寸阈值从LELIBs中的 150 nm提升到ASSBs中的微米级。这一发现对于将微米级Si负极无缝、经济高效地集成到硫化物基ASSBs中具有深远的意义。这种集成可实现持续的循环性能和耐用性，这些成就仍然超出了传统LELIBs的范围。从本质上讲，我们的发现为性能显着增强的下一代Si基ASSBs铺平了道路。
