顶刊电池 顶刊详情

郑州大学周震教授/南开大学谢召军副教授AM:迈向实用化的光辅助Li-O₂电池:Ru掺杂 β-MnO₂实现的四电子反应路径

王国凡19
密度泛函理论第一性原理能带结构计算反应能垒计算电荷密度差分光辅助锂氧电池四电子反应氧还原反应氧析出反应电催化光电催化β-MnO2Ru掺杂氧空位晶格膨胀原位表征锂空气电池储能材料

第一作者:王国凡

通讯作者:谢召军副教授、周震教授

通讯单位:南开大学材料科学与工程学院、郑州大学化学化工学院

原文链接:https://doi.org/10.1002/adma.202507891



全文速览

光辅助Li-O2电池能够利用太阳能显著提升电池的能量效率,目前已受到了广泛关注。然而,诸如氧化还原动力学缓慢、光生载流子可用性有限、副产物生成过多以及氧气析出受限等挑战依然存在。本研究结合计算和实验方法,证明在β-MnO2间隙位置掺杂Ru可诱导晶格膨胀,引入额外的反应位点,增强光吸收并加速氧化还原反应动力学。在模拟条件下(相对湿度为57%),该电池实现了高达98.4%的循环效率、优异的高倍率性能以及超过720小时的卓越循环稳定性,并实现了可逆的四电子转化为LiOH。此外,在真实大气条件下的稳定运行标志着基于四电子过程的光辅助锂-氧电池的首次演示。这些发现为推进锂-氧电池在高效储能应用中的实际应用提供了新的见解。



背景介绍

随着全球不可再生能源日益枯竭,电能正逐步成为电子设备、电动交通和无人系统等领域的重要能源形式,对电池性能提出更高要求。作为前沿储能技术之一,非水系可充电锂氧(Li-O2)电池因其高达约3500 Wh·kg-1的理论能量密度受到广泛关注。然而,其应用受限于多个难题:反应中产生的超氧中间体和Li2O2具有高活性,易引发副反应、造成电解液和碳载体分解,严重影响循环稳定性。此外,Li2O2的绝缘性和低溶解性也导致高过电位需求,进一步限制电池效率。光辅助Li-O2电池作为新兴方向,通过引入光能驱动氧还原(ORR)和氧析出(OER)反应,可有效降低阻抗、促进电子转移、增加活性位点,从而改善极化和反应速率。尽管已有探索,但现有催化剂普遍存在光吸收范围有限、反应动力学迟缓等问题,导致能效低、倍率性能差、循环寿命短。此外,研究发现引入水蒸气可诱导四电子反应路径,生成LiOH产物,不仅提高能量密度,还能缓解副反应,显著改善电池稳定性。Ru和MnO2等具有光电和电催化潜力的材料,若结合结构调控和能带工程,有望进一步推进光辅助Li-O2电池的实用化。



研究出发点

1)传统Li-O2电池存在严重的副反应和过氧化锂(L2O2)沉积问题,导致电池效率低、寿命短。本研究通过引入水蒸气环境,转变放电路径为四电子反应(O2 → LiOH),提升能量密度和可逆性,减少副反应,是推动其实用化的重要策略。

2)尽管已有多种光辅助Li-O2电池设计,但其光吸收能力有限,反应动力学迟缓,限制了光电转化效率和电池性能。本研究以β-MnO2为基体,引入Ru进行间隙掺杂,有效拓展其光吸收范围、增强载流子分离能力,从而加速氧还原和析氧反应,提高整体性能。

3)本研究结合实验与理论计算,验证了Ru掺杂后材料晶格膨胀、电子重新分布、氧空位增加等微观结构变化对光电性能的增强作用,并首次在57%湿度模拟空气中实现稳定4e LiOH路径。通过多种原位表征手段全面解析反应机制,为后续实用化研究提供理论基础与技术路径。



图文解析

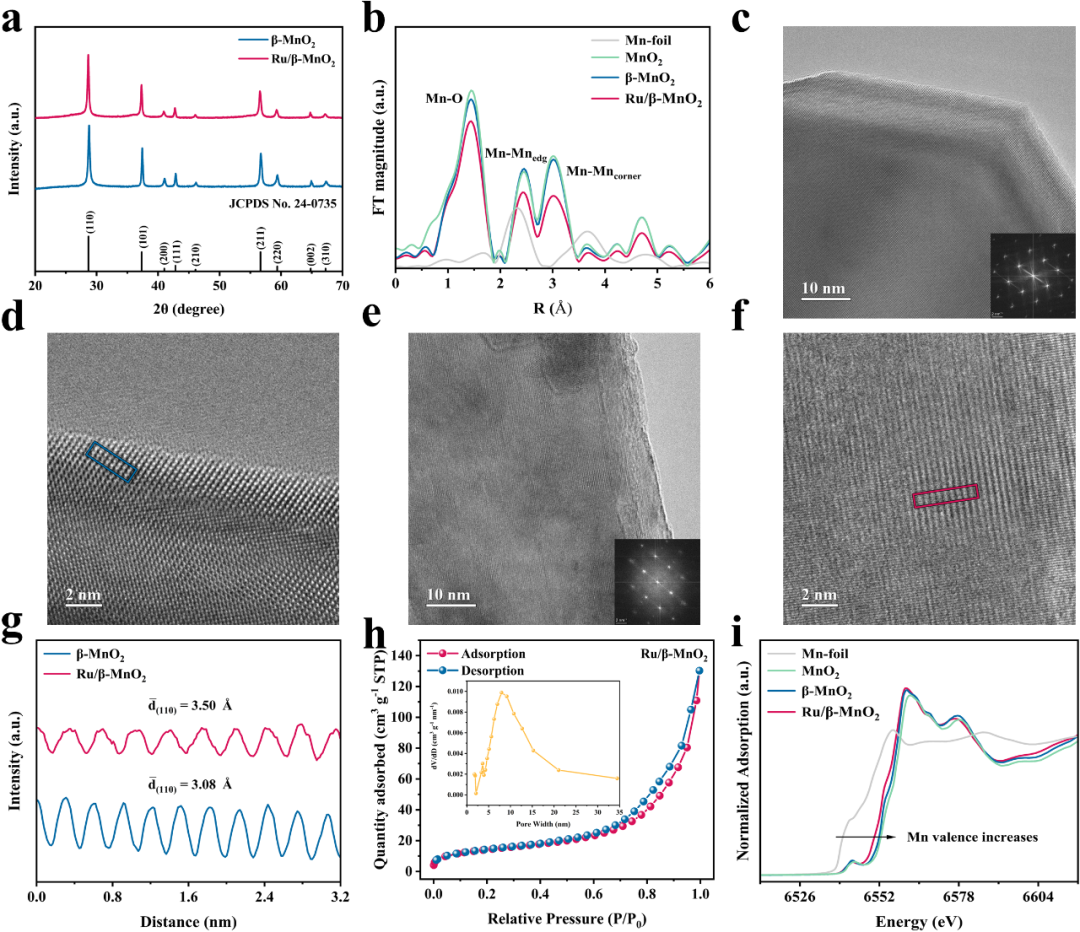

通过 XRD 测定了 β-MnO2及 Ru/β-MnO2的晶体结构。结果显示,Ru 掺杂后衍射峰整体向低 2θ 角方向偏移,表明 β-MnO2晶格间距发生扩张。FT-EXAFS 谱图进一步揭示,Ru更可能以间隙方式嵌入 β-MnO2的晶体隧道结构中。HR-TEM 表征结果显示,(110) 晶面的晶格间距在掺杂后明显增大,与 EXAFS 分析结论相吻合。BET 测试表明,Ru 掺杂所引起的晶格膨胀显著提升了材料的比表面积,进而提供了更多可用于ORR和OER的反应活性位点,为电化学性能的提升奠定了结构基础。

图1. β-MnO2和Ru/β-MnO2的合成和结构表征

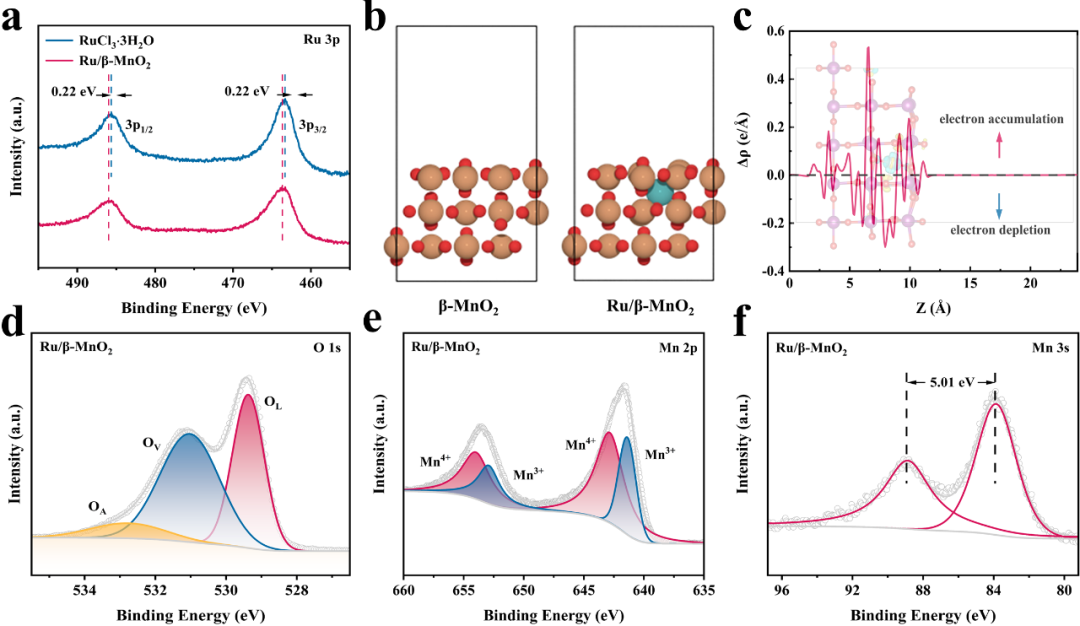

通过实验与理论计算系统揭示了 Ru 掺杂对 β-MnO₂中化学态和电子结构的调控机制。XPS 和电荷密度差分图表明,Ru 与周围 Mn 和 O 原子发生电子重分布,提升了 Ru 的化学价态。O 1s XPS 结果显示 Ru 掺杂引入大量氧空位,降低了晶格氧比例,导致 Mn 配位数下降和氧化态降低。Mn 2p 和 Mn 3s XPS 进一步证实 Mn³⁺含量上升,平均氧化态从 3.84 降至 3.62。这些变化有助于提升电催化活性与电池反应动力学。

图2. Ru/β-MnO2的价态变化

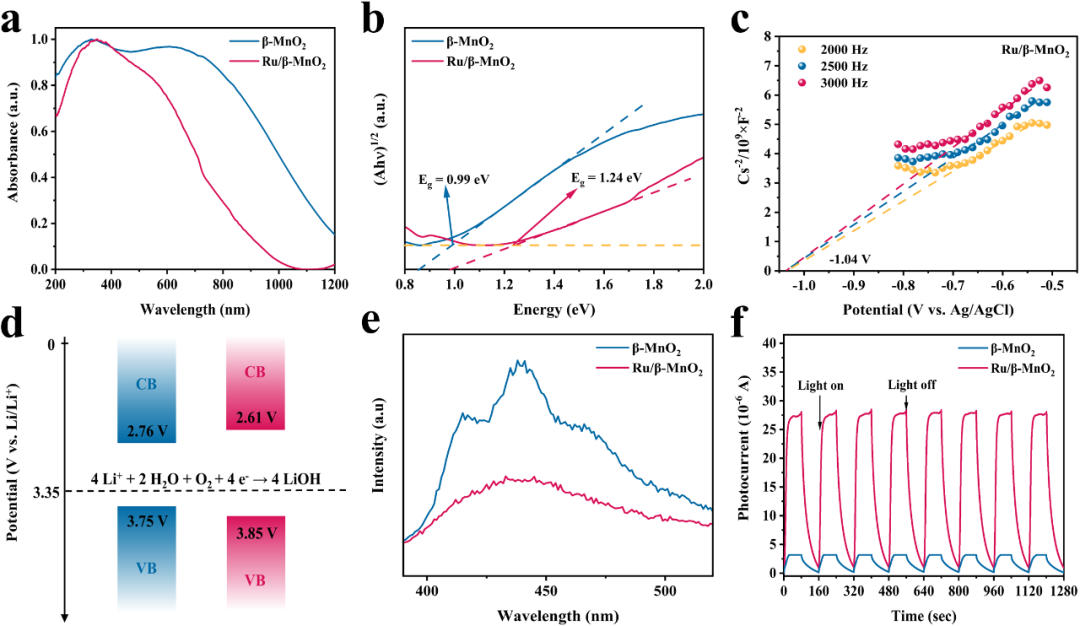

Ru 掺杂对 β-MnO2光电性能的显著增强作用。通过UV-vis光谱可见,Ru/β-MnO2的吸收边扩展至约 1050 nm,展现出优异的宽光谱吸收能力。能带结构分析显示,其导带和价带位置与 O2/LiOH反应电位相匹配,有利于光生载流子参与电池反应。PL和瞬态光电流测试进一步表明,Ru 掺杂显著降低了电子-空穴复合率,提升了光生载流子的分离与传输效率,其光电流密度为未掺杂样品的 8.7 倍。Ru 掺杂显著改善了 β-MnO2的光催化能力,为光辅助锂氧电池的性能提升提供了关键材料基础。

图3.β-MnO2和Ru/β-MnO2的光电性能

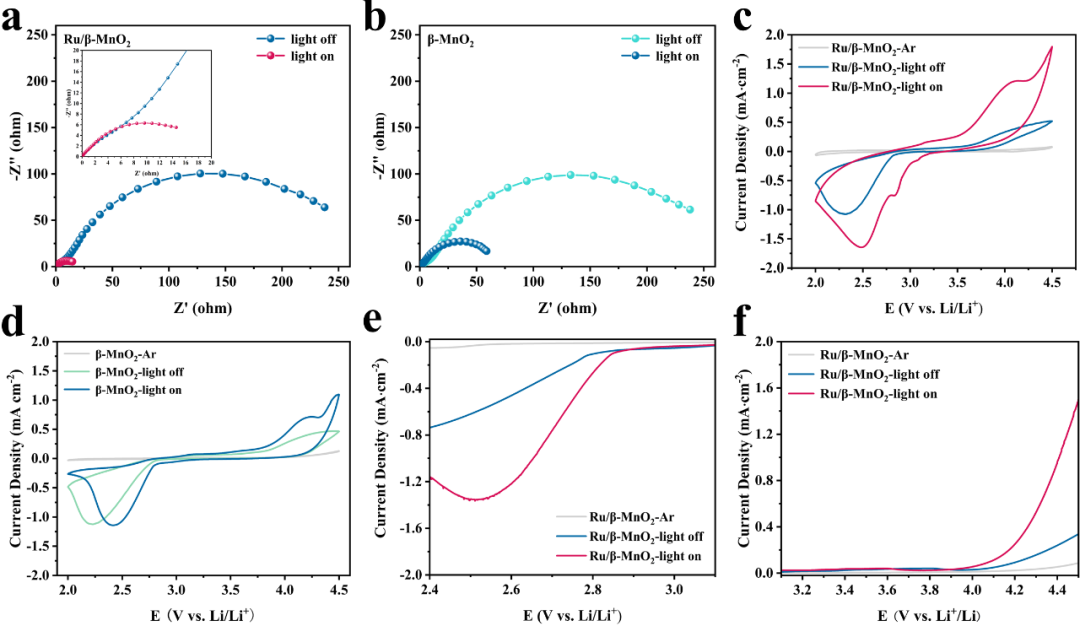

在光照条件下,Ru/β-MnO2的电荷转移电阻显著降低,仅为无光条条件下的十分之一,展现出优异的电荷传输能力。其循环伏安测试显示更高的还原起始电位、更低的氧化起始电位和更大的电流密度,表明其在光照下具备更优异的催化活性与反应动力学,有助于提升电池性能。

图4. β-MnO2和Ru/β-MnO2的电化学性能

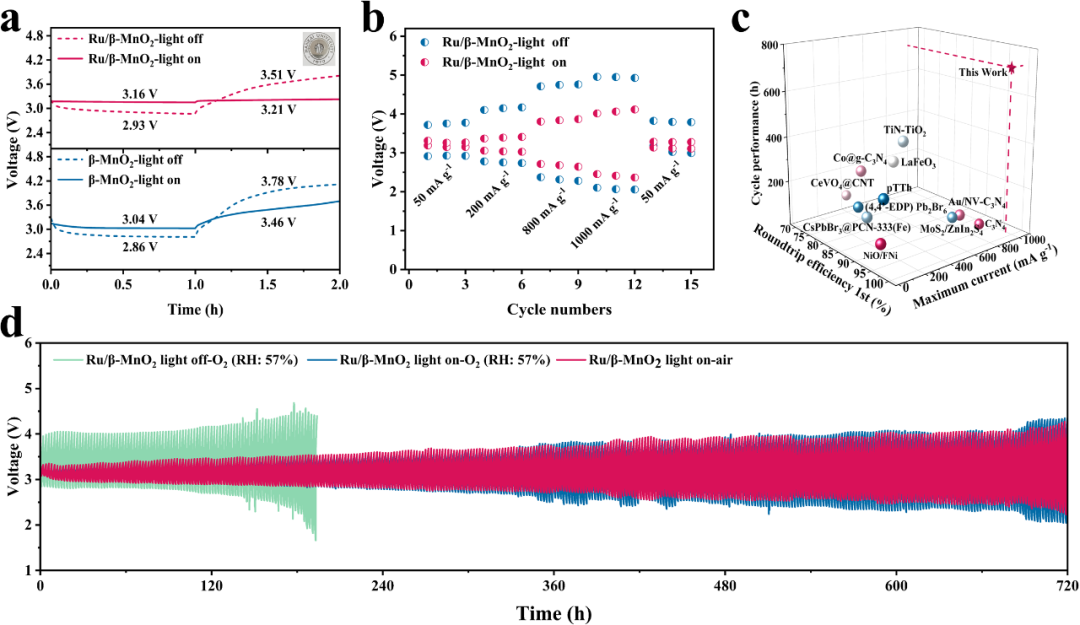

Ru/β-MnO2光阴极在湿氧环境下表现出优异的放电/充电性能和循环稳定性。光照下,其循环效率高达 98.4%,远优于暗态的 83.5%。在高电流密度下(最高达 1000 mA g-1)仍保持低极化,容量可达约 9300 mAh g-1,展现出出色的倍率性能与长循环寿命(720 小时)。Ru 掺杂有效提升了载流子分离与传输能力,优化了反应动力学,为光辅助Li-O2电池的实际应用奠定了基础。

图5. β-MnO2和Ru/β-MnO2的电池性能

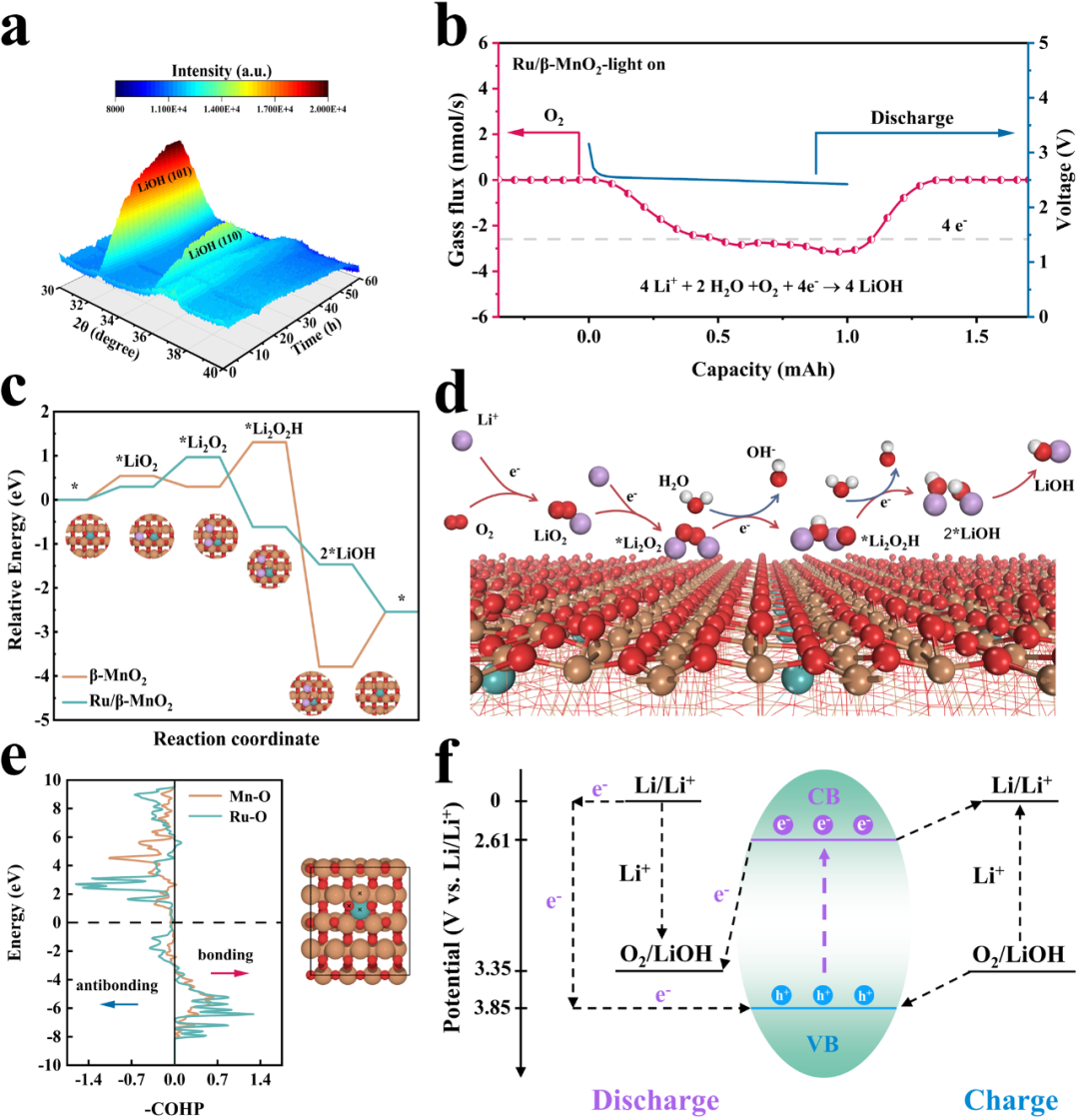

通过原位XRD、原位DEMS和FTIR等多种表征手段证实,Ru/β-MnO2在光照和湿氧条件下可实现高度可逆的4e O2/LiOH反应,且无副产物生成,展现出优异的OER动力学。理论计算结果显示,Ru 掺杂可有效降低生成与分解LiOH的能垒,显著优于未掺杂体系,揭示了光催化增强反应活性的内在机制。上述结果全面佐证了Ru/β-MnO2体系在实现高效、可逆4e反应中的关键作用。

图6.Ru/β-MnO2的反应机理



总结与展望

本研究采用间隙掺杂Ru的β-MnO2作为光阴极,构建了在湿氧(RH:57%)条件下运行的光辅助锂空气电池,成功实现了四电子向LiOH的可逆转化过程,表现出优异的电化学性能。Ru的引入不仅扩大了晶格间距,增加了比表面积和活性位点,还提升了光生载流子的生成数量并抑制其复合,有效加速了ORR和OER反应动力学,显著降低了极化电压,实现了高倍率能力和出色的循环稳定性。通过原位XRD、DEMS等实验技术结合理论计算,明确验证了该体系中四电子LiOH反应路径的存在及其可逆性。与传统Li2O2路径不同,LiOH产物更稳定,副反应更少,能量效率更高。这一成果表明,该体系可稳定运行于近似大气湿度条件下,推动了光辅助锂空气电池从实验走向实际应用。本研究为提升光辅助储能系统的性能提供了新思路,也为锂空气电池实用化提供了重要理论依据和材料策略,具有广阔的应用前景。



课题组介绍

周震教授课题组主页:https://nfmlab.nankai.edu.cn/,https://www7.zzu.edu.cn/irc4se2/index.htm



原文信息

G. Wang, X. Hu, J. Wang, Y. Wang, Y. Dou, M. Guo, Q. Zhang, J. Han, Z. Xie, Z. Zhou, Toward Practical Photo-Assisted Li-O2 Batteries: a Four-Electron Pathway Enabled by Ru-Doped β-MnO2. Adv. Mater. 2025, 2507891.

评论

0/1000发布评论
全部评论

天玑智研

关注
TA的主页

顶刊推荐
