扬州大学庞欢教授Adv. Mater.:锰基金属有机配合物用于水系锌离子电池:具有优异机械适应性,并利用机器学习辅助性能解码
第一作者:李倩
通讯作者:庞欢教授
通讯单位:扬州大学化学化工学院
原文链接:https://doi.org/10.1002/adma.202507951
全文速览
本研究通过设计含不同取代位点(1,2-/1,4-/1,5-)和官能团(-OH/-NH2)的蒽醌类配体(DHAQ/DAAQ),与Mn2+配位构建出六种锰基金属有机配位体(MnMOCs),用于水系锌离子电池(AZIBs)。其中,Mn-1,4-DHAQ由于其对称的1,4-羟基结构和拓展的π共轭体系,展现出优异的电化学性能。通过原位/非原位表征和理论计算,揭示了其独特的双活性位点储能机制。此外,本研究引入机器学习模型,系统预测了电解液浓度、电极厚度与比容量的关系,为能量材料优化提供方法学支持。Mn-1,4-DHAQ还被成功应用于软包电池、凝胶电解质器件与丝网印刷柔性设备中,表现出优异的机械适应性和实际应用潜力,为高性能、柔性储能器件的发展提供了新策略。
背景介绍
AZIBs因高安全性、低成本和环境友好性被视为下一代储能体系的重要候选。然而,AZIBs的发展受到传统无机正极材料的限制:如普鲁士蓝类似物容量低、锰基氧化物循环寿命差、钒基化合物存在毒性风险等。相比之下,有机材料由于其结构多样性、可持续性和可设计性成为替代方案。但小分子有机正极在水系电解液中易溶解、容量衰减快、循环寿命短,因此亟需构建兼具丰富活性与结构稳定性的新型有机正极材料体系。为解决上述问题,本文通过将蒽醌类配体与金属离子(Mn2+)配位形成稳定结构。构建的MOC具有出色的结构稳定性,为开发高性能、正极材料提供新路径。该研究旨在构建稳定且高性能的MOC正极材料,并结合机器学习与理论计算手段,系统提升AZIBs的性能与应用前景。
研究出发点
1)明确了取代位点和官能团对MOC材料电化学性能的关键影响。
2)推动了MOC类材料在柔性可穿戴储能器件中的实际应用发展。
图文解析

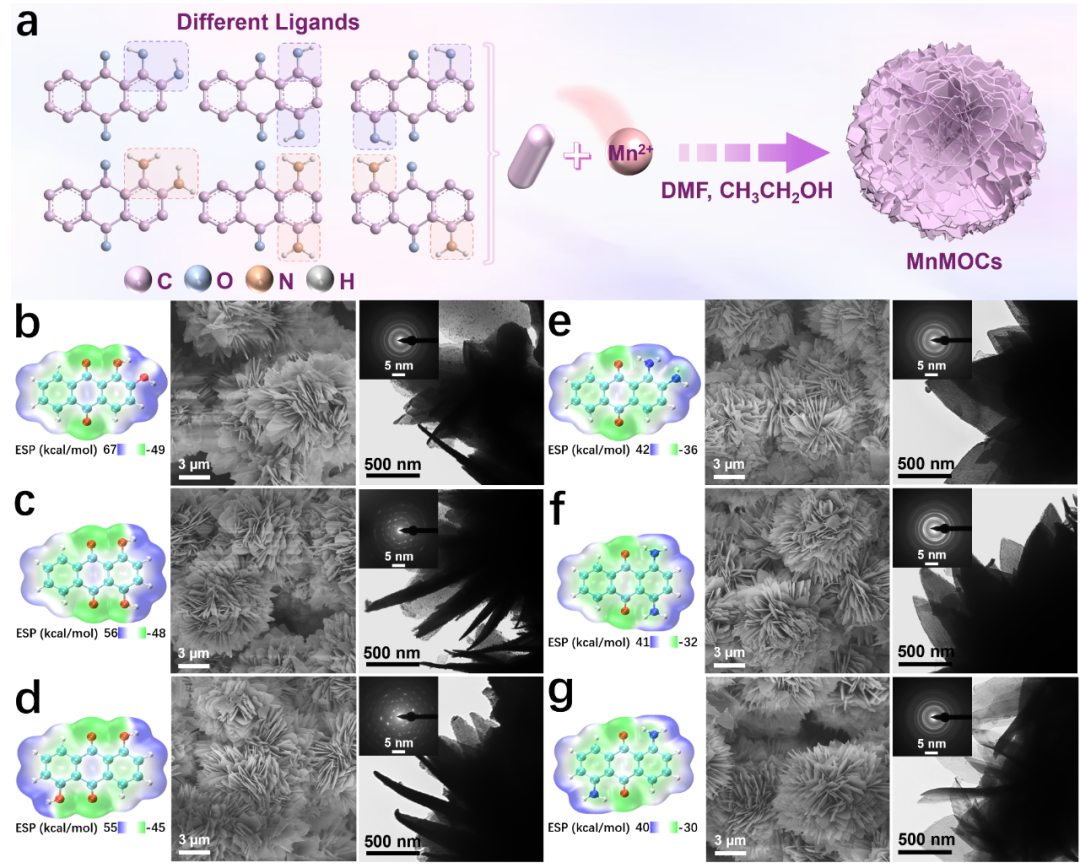

使用1,X-DHAQ/DAAQ(X = 2、4、5)为配体,系统合成了六种MnMOCs,并通过溶剂热法成功制备。分子表面静电势分析表明,所有蒽醌类配体在苯环骨架上具有较高负电势,-OH基团周围的电子密度高于-NH2,这有利于与Mn2+配位并增强金属与配体之间的协同作用,从而提高材料的结构稳定性。扫描电镜和透射电镜结果显示,MnMOCs具有三维层状花状结构,有助于增大比表面积并加快Zn2+的传输。
图1. MnMOCs的合成路线以及电镜图片

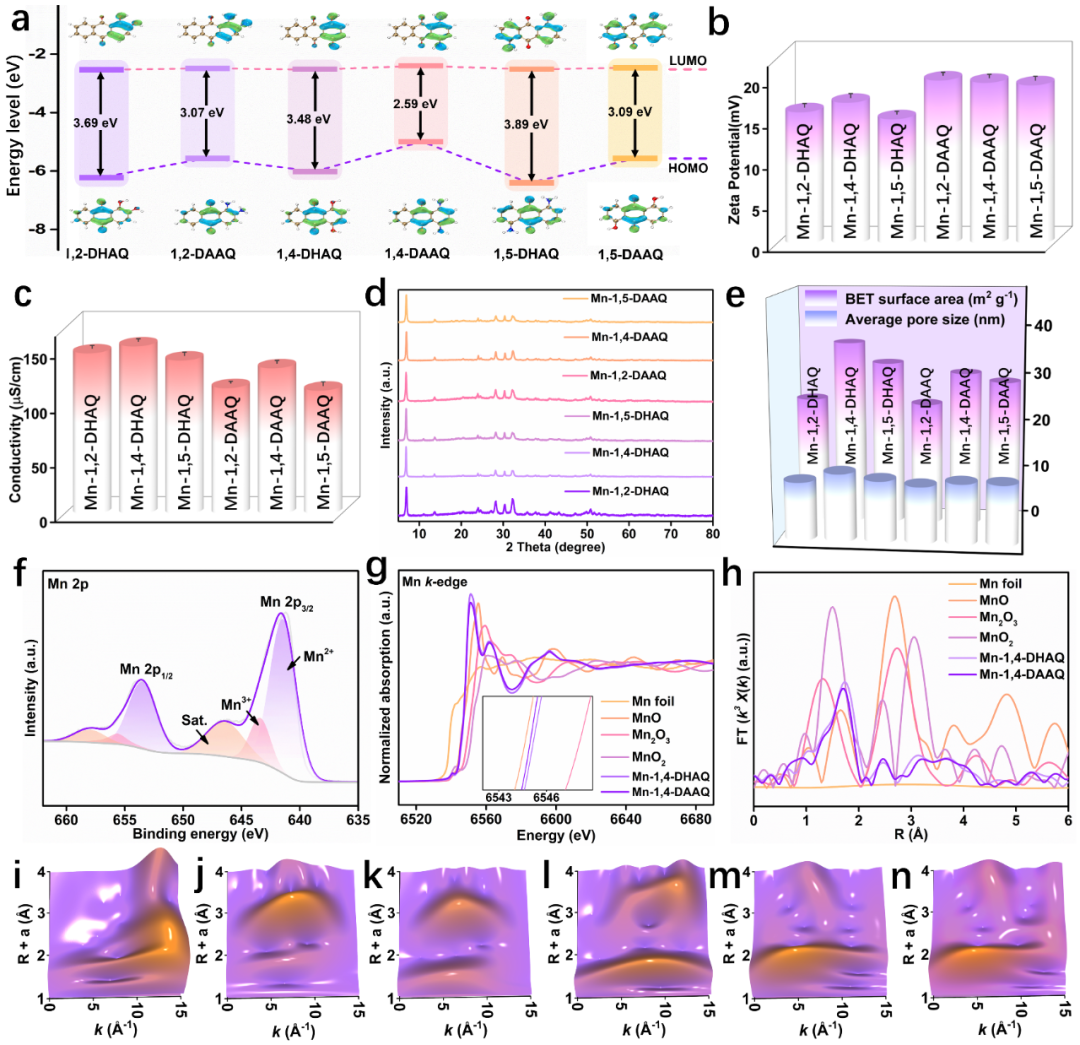

通过密度泛函理论计算发现,DHAQ配体尤其是1,4DHAQ拥有最低的LUMO能级和最窄的带隙;实验表征表明,-OH配体的MnMOCs在水中具有更低的Zeta电位和更高的电导率,促进了对Zn2+电子的快速传输;氮吸附测试显示Mn-1,4-DHAQ具有大的比表面积与孔体积;XPS、XANES与EXAFS分析一致表明Mn主要以+2价态存在。
图2. MnMOCs的结构表征

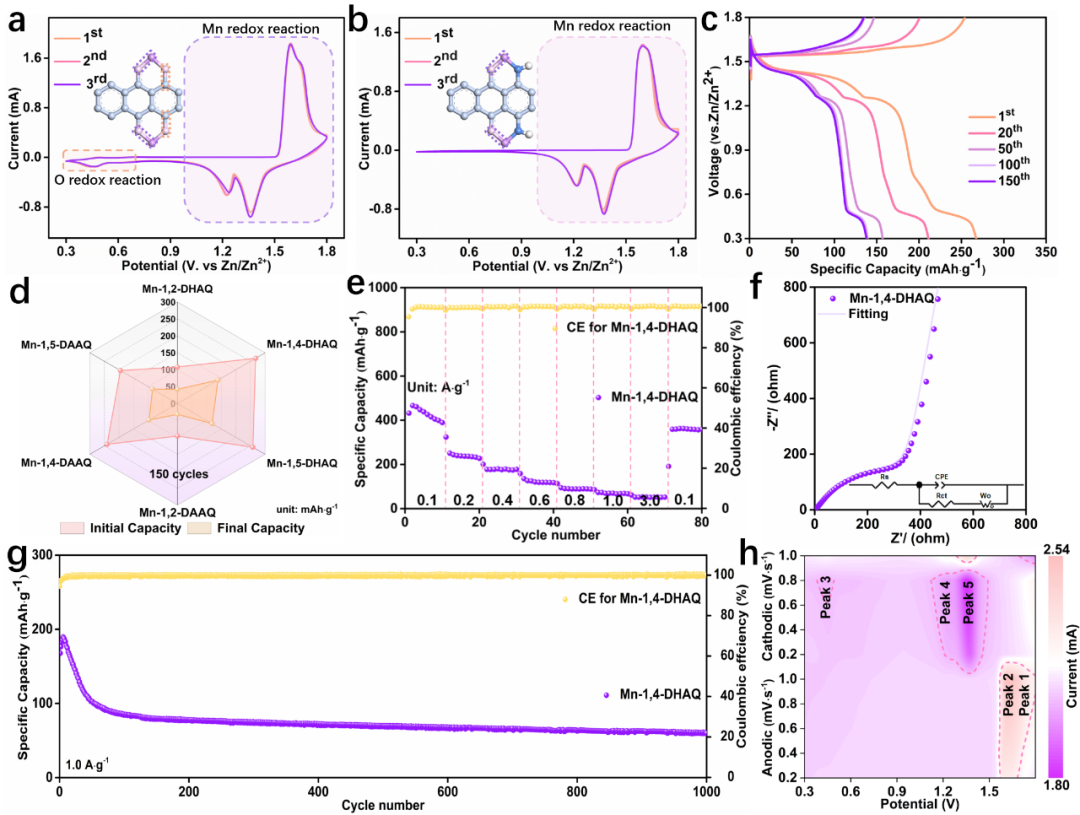

在系统测试了六种MnMOCs的电化学性能,循环伏安曲线(0.8–1.8 V)均出现了Mn活性中心的氧化还原峰,而含DHAQ配体的材料在0.3–0.8 V区间还额外的化还原峰,表明-OH基团与Mn双活性位点协同提升了性能;DAAQ材料在同电位区间无此信号。其中,Mn-1,4-DHAQ表现出极佳的循环性能和倍率性能。
图3. MnMOCs的电化学性能研究

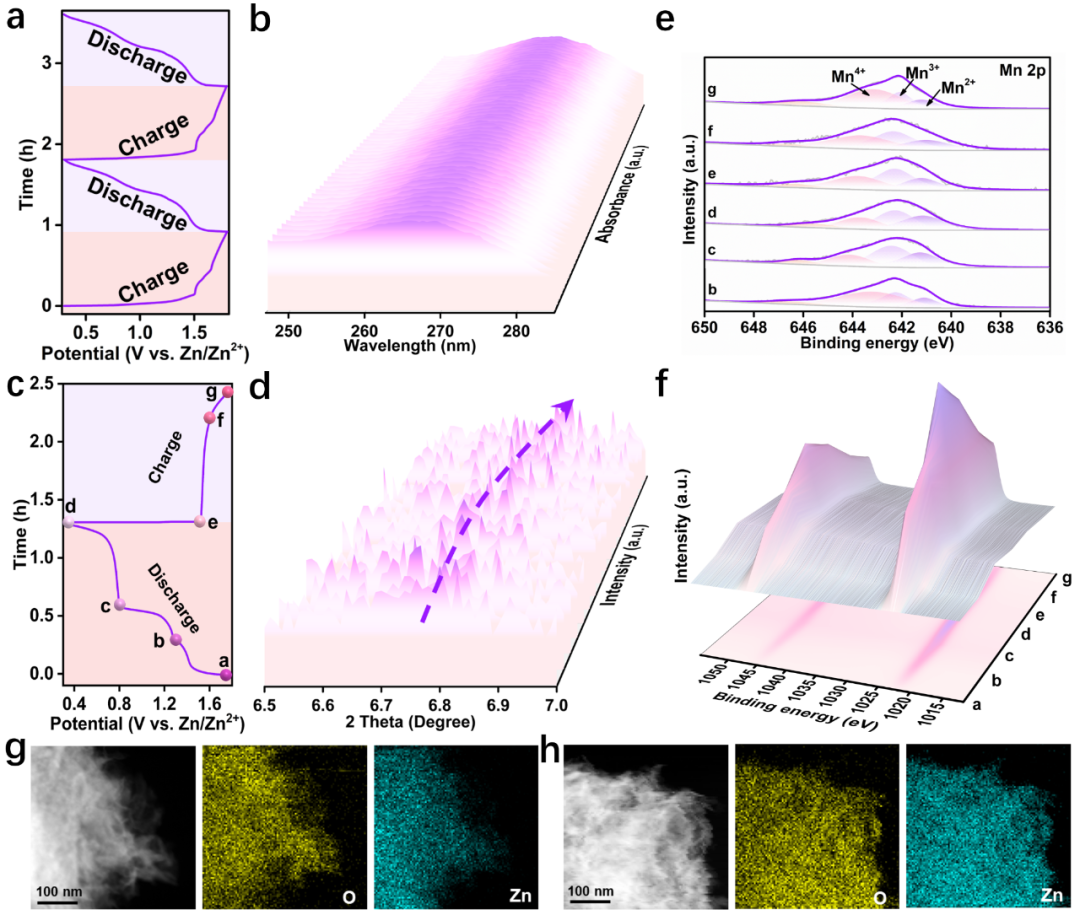

通过原位UV–vis和XRD监测Mn-1,4-DHAQ在充放电过程中的结构变化,发现267 nm吸收峰强度恒定、6.8°XRD峰位可逆移动,表明其蒽醌骨架未发生分解且可实现Zn2+可逆嵌入/脱出;多维表征揭示了Mn1,4DHAQ的“双活性位点”储能机理:0.3–0.8 V区间以O元素为主的氧化还原,0.8–1.8 V区间以Mn为主的氧化还原。
图4. MnMOCs的电化学性能机理研究

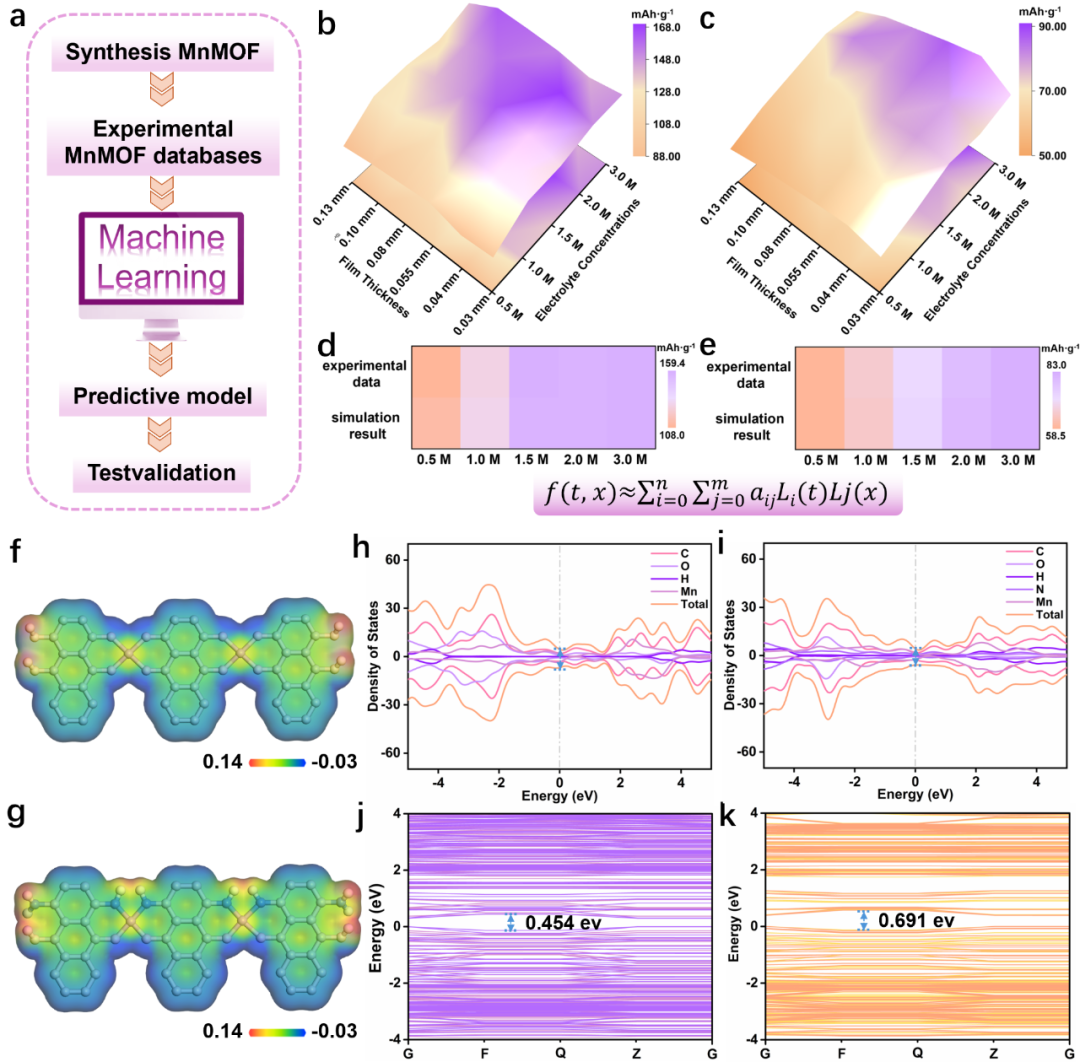

利用正交展开法建立了针对电解液浓度、涂层厚度和电流密度的比容量预测模型,结果表明在0.3 A·g-1和1.0 A·g-1两种工况下,适中涂层厚度配合2 M ZnSO4·7H2O电解液可兼顾极化抑制与离子扩散,从而获得较高比容量;模型拟合与实验数据高度吻合,Spearman相关分析进一步验证了两种电流下容量的显著统计关联(P = 3.52×10-8)。随后,DFT计算揭示了Mn-1,4-DHAQ优于Mn-1,4-DAAQ的原因:其O原子附近负电势区为Zn2+吸附提供优先位点,费米面附近的电子态密度更高且带隙更小(0.454 eV vs. 0.691 eV),共同解释了其卓越的电化学导电性和储能性能。
图5. 机器学习探究以及理论计算分析

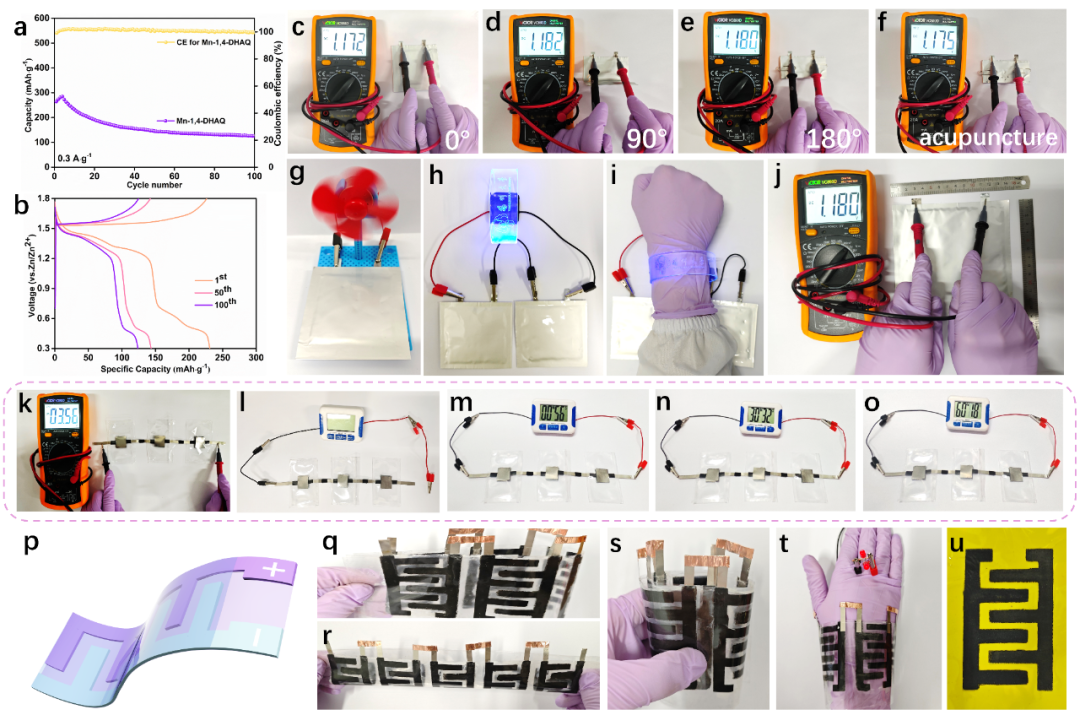

随着柔性可穿戴电子技术的发展,本研究将Mn-1,4-DHAQ应用于多种柔性储能器件,验证其优异的机械与电化学性能。将其组装成软包电池后,在弯曲或针刺情况下依然能输出稳定电压,并能驱动小风扇和智能手环。即使扩展为14 cm×14 cm大面积电池,电压也未受影响。采用凝胶电解质时,串联后的柔性器件可持续为定时器供电60 分钟;利用丝网印刷技术将Mn-1,4-DHAQ制备在PET或PI上,制成可穿戴柔性电极,弯折后仍可点亮LED。上述结果表明,凭借层状花簇结构、π共轭框架和多重活性位点,Mn-1,4-DHAQ在柔性可穿戴储能器件领域具有广阔应用前景。
图6. MnMOCs应用在实际应用
总结与展望
本研究通过设计并合成六种不同取代位点(1,2-/1,4-/1,5-)与官能团(-OH/-NH2)组合的蒽醌类配体制备为MnMOCs,系统揭示了配体结构对材料电子性质、孔隙特征和电化学行为的关键影响。DFT与一系列原位/非原位表征表明,1,4-DHAQ配体凭借最低的LUMO能级、最窄带隙以及多重活性位点,实现了高效的电子/离子传输与双活性位点储能机制。电化学测试中,Mn-1,4-DHAQ比同类材料显著提升;其优异的倍率性能、超长循环寿命和机械稳定性通过软包电池、凝胶电解质和丝网印刷柔性器件的应用得以验证。此外,研究首次引入机器学习正交展开模型,高精度预测了电解液浓度、电极厚度与比容量的关系,为优化实验条件提供了新思路。该工作不仅深化了有机配体设计与金属配位结构之间的结构–性能关联,也为高性能、柔性可穿戴储能器件的发展开辟了新路径。
团队招聘
全职博士后招聘
1. 应聘条件:
(1)纳米化学、配位化学、电化学和生物材料等研究方向,近2年取得或即将取得博士学位;
(2)有较好的研究基础和英语基础,原则上需以第一作者在SCI期刊上发表研究论文2篇或IF〉5.0或一区研究论文1篇;
(3)具有独立科研能力和严谨的学风,富有高度的责任心和团队协作精神。
(4)品学兼优,身心健康。
2. 岗位待遇:
(1)年薪25-30万元(税前)在站期间按照有关规定参加社会保险,缴存住房公积金、新房补帖;
(2)可按规定租住学校教职工宿舍,也可领取住房补助;
(3)提供必要的科研条件,博士后可作为负责人申请国家自然科学基金、中国博士后科学基金及江苏省博士后科研资助等项目;
(4)在站期间,根据研究项目需要,可以申请到国(境)外参加国际学术会议或进行短期学术交流、科研合作;
(5)可申报研究系列专业技术职务;
(6)优秀推荐申请江苏省卓越博士后计划项目,30万(叠加工资)。
3. 工作任务:在站工作期限一般为24个月,如特别优秀的经本人书面申请、导师同意、校博士后管理办公室审核后可适当延长在站时间,延长时间最长不超过1年,延长期内正常发放工资。在站期间需完成下列工作任务:
(1)在站期间至少在学院及以上范围公开进行2次学术报告;
(2)获国家或江苏省博士后科研资助项目1项,或作为主要研究人员参与合作导师主持的国家级科研项目1项;
(3)在SCI来源期刊上发表2篇学术论文或1篇一区以上学术论文(以Online为准),论文需以博士后为第一作者,扬州大学为第一署名单位。
4. 联系方式:请发送个人简历、主要研究成果等相关资料到:panghuan@yzu.edu.cn;huanpangchem@hotmail.com
庞欢课题组介绍:https://www.x-mol.com/groups/panghuan
原文信息
Li, Q., Zhang, Y., Feng, W., Huang, J., Wei, S., Chen, G., Liu, Y., Du, M., Yin, C., Yang, Z., Sun, Y., Cao, S., Pei, C., Chen, H., & Pang, H. Manganese-Based Metal-Organic Coordination for Aqueous Zinc–Ion Batteries With Varying Mechanical Adaptability and Machine Learning–Assisted Performance Decoding. Adv. Mater. 2025, 2507951.
评论
天玑智研

顶刊推荐

固态电池丨北理工黄佳琦教授、袁洪教授最新Adv Mater:本质安全不燃的固态金属锂电池
杨世杰
411 7

26.52%效率!重庆大学孙宽/关西大学郭昊轩Advanced Materials:多功能相变盐用于反式钙钛矿太阳能电池
陈沛冬
110 4

中山大学刘川/刘佰全&浙江大学狄大卫Advanced Materials:钙钛矿opto-DRAM开启屏内光学传感显示新篇章
刘佰全
246 6

电催化丨王得丽教授/刘旭坡、陈野副教授Angew:配体诱导晶格羟基活化实现高效电合成2,5-呋喃二甲酸
刘旭坡
372 6

AI丨麦吉尔大学Ding Lab课题组 Nat Commun: 通过基于深度生成模型和主动学习的半测序方法推进大规模单细胞研究
王靖韬
311 2
